نظرة عن قرب على Z490 Aorus Ultra

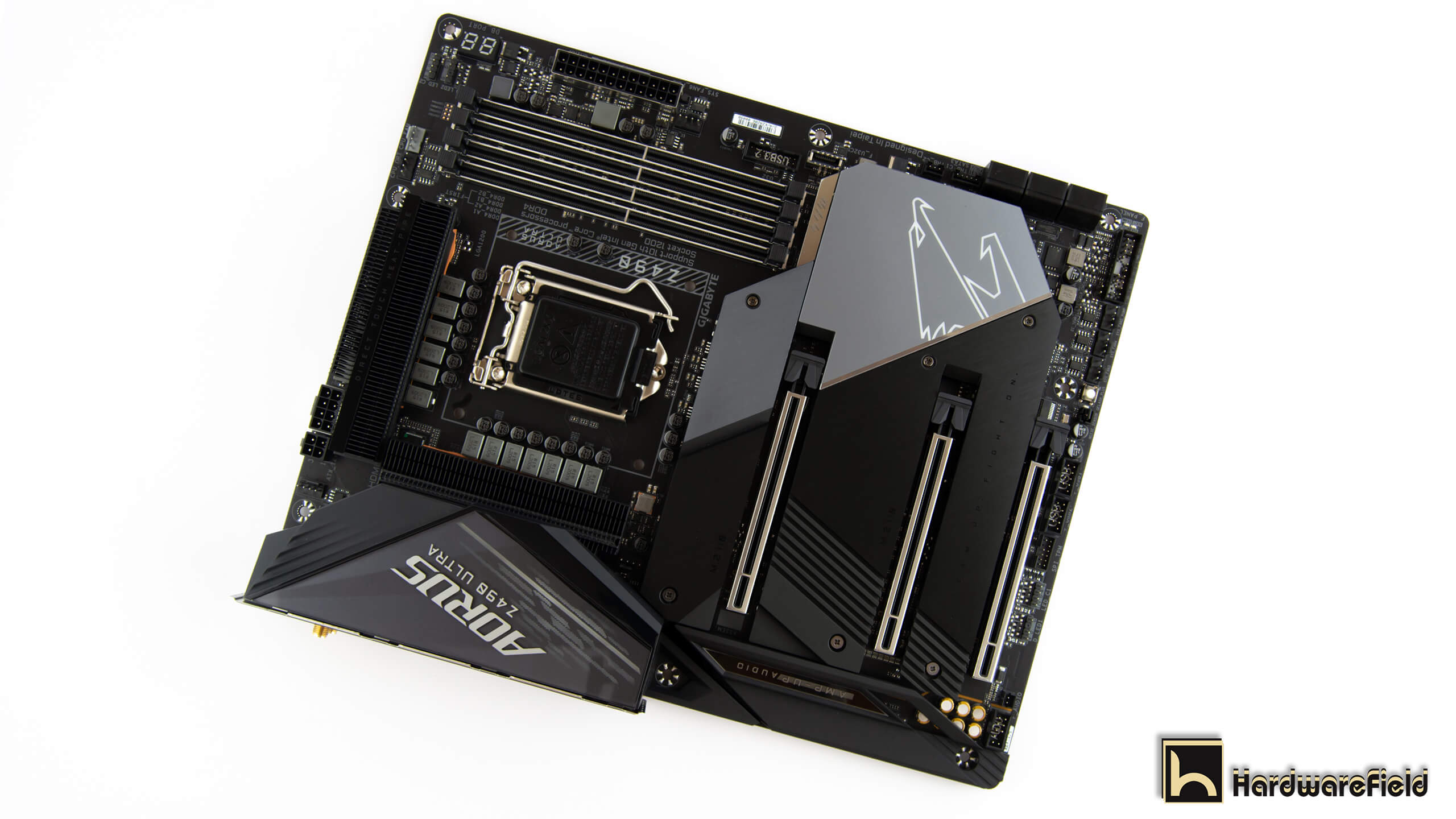

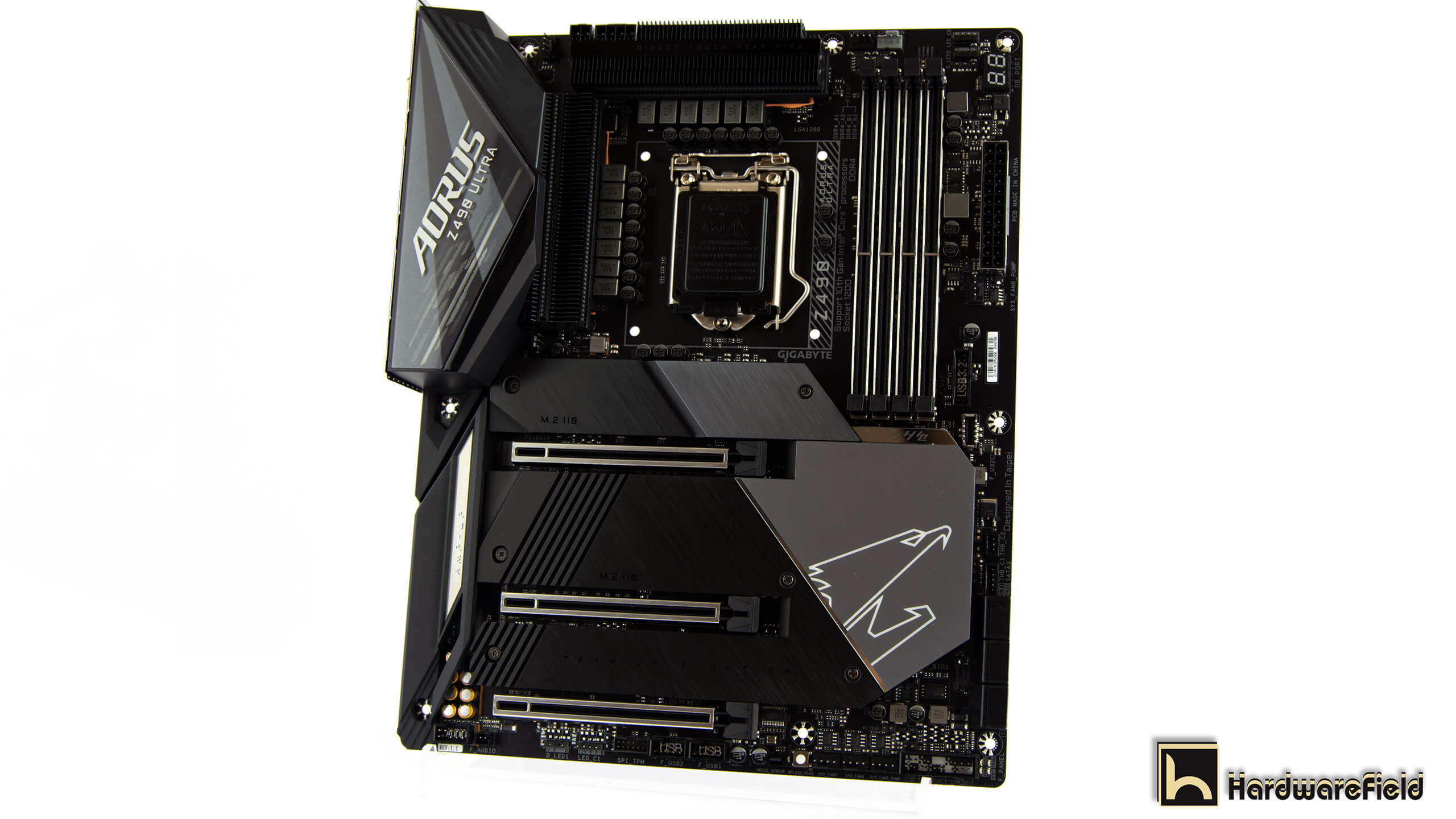

اللوحة الرئيسية Z490 Aorus Ultra هى أمتداد لسلسلة Ultra من Gigabyte بعد تغيير اسمها من Gaming 5 و هذه المرة الأولى التى نقدم مراجعة لوحة رئيسية من هذه الفئة و تأتى Ultra بتصميم جديد متطور أكثر عن طريق تقديم نظام تبريد متطور لدوائر الطاقة و منافذ محركات التشغيل M.2 من خلال استخدام التبريد الثورى Fins Array على دوائر الطاقة و السبائك الألومنيوم على منافذ M.2 و قد أثبت نجاح كبير هذا التبريد فى لوحات Master و قد قامت Gigabyte باستخدامه أيضا مع اللوحة Ultra بالاضافة الى الأعتماد على مكونات دائرة طاقة 12+1 مرحلة من أمدادات الطاقة بقدرة 55 امبير لكل مرحلة Smrat Power Stage مصحوبة بمكثفات Tantalum Polymer. تسمح هذه المكثفات بضجيج إشارة أقل بفضل المقاومة المنخفضة لبوليمر التنتالوم و لجمالية التصميم اضافت Aorus لوحة اضاءة RGB بشكل رائع عند تغطية شريحة المنافذ الخلفية

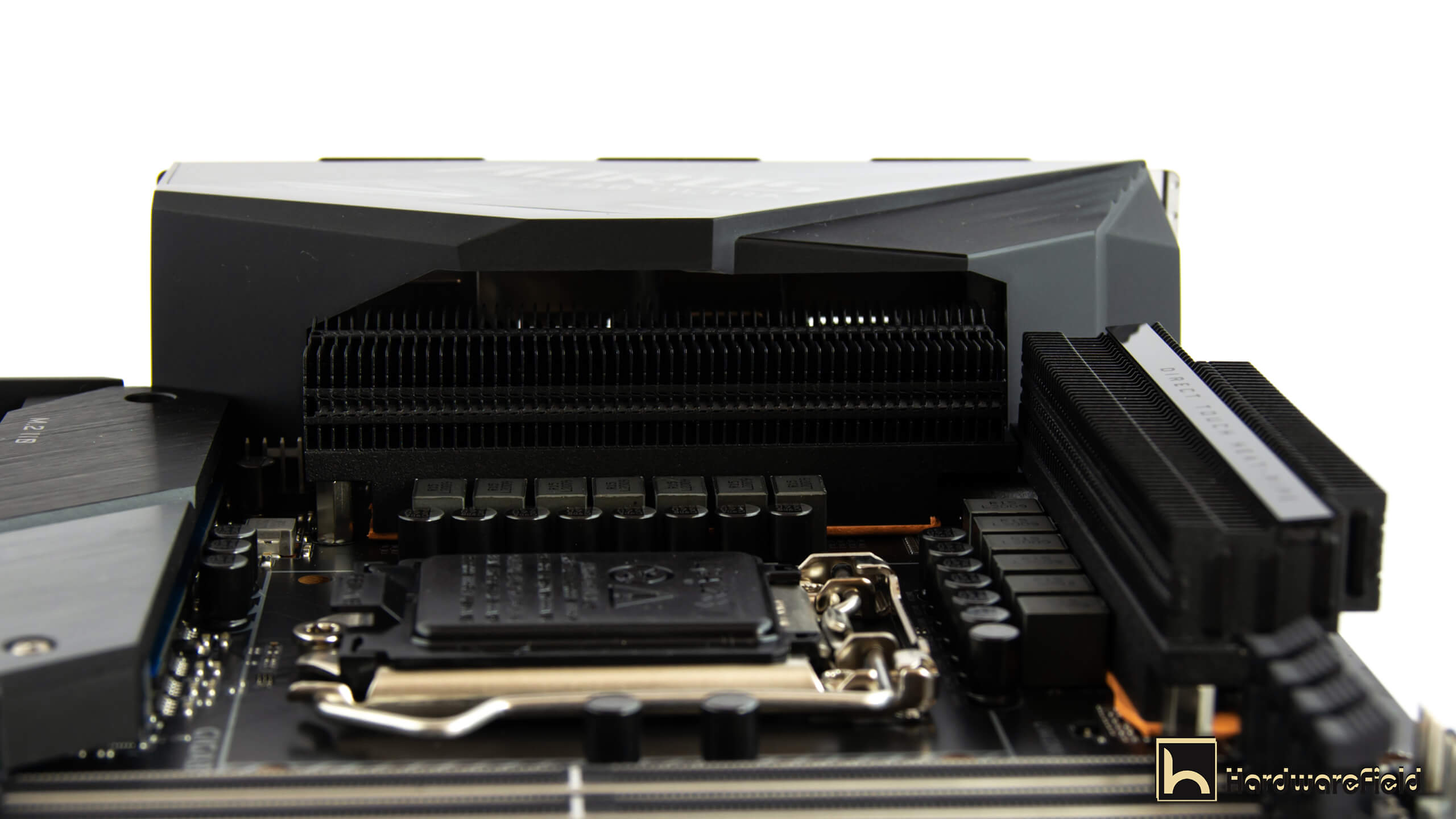

نبدأ من هنا و الأجزاء الأكثر أهمية فى اللوحة الرئيسية Gigabyte Z490 Aorus Ultra و دائرة الطاقة الرقمية المكونة من 12+1 مرحلة مع 55A Power Power Stage + Tantalum Polymer Array هذه كمية جيدة من الطاقة لذلك ادمجو نظام تبريد جيد

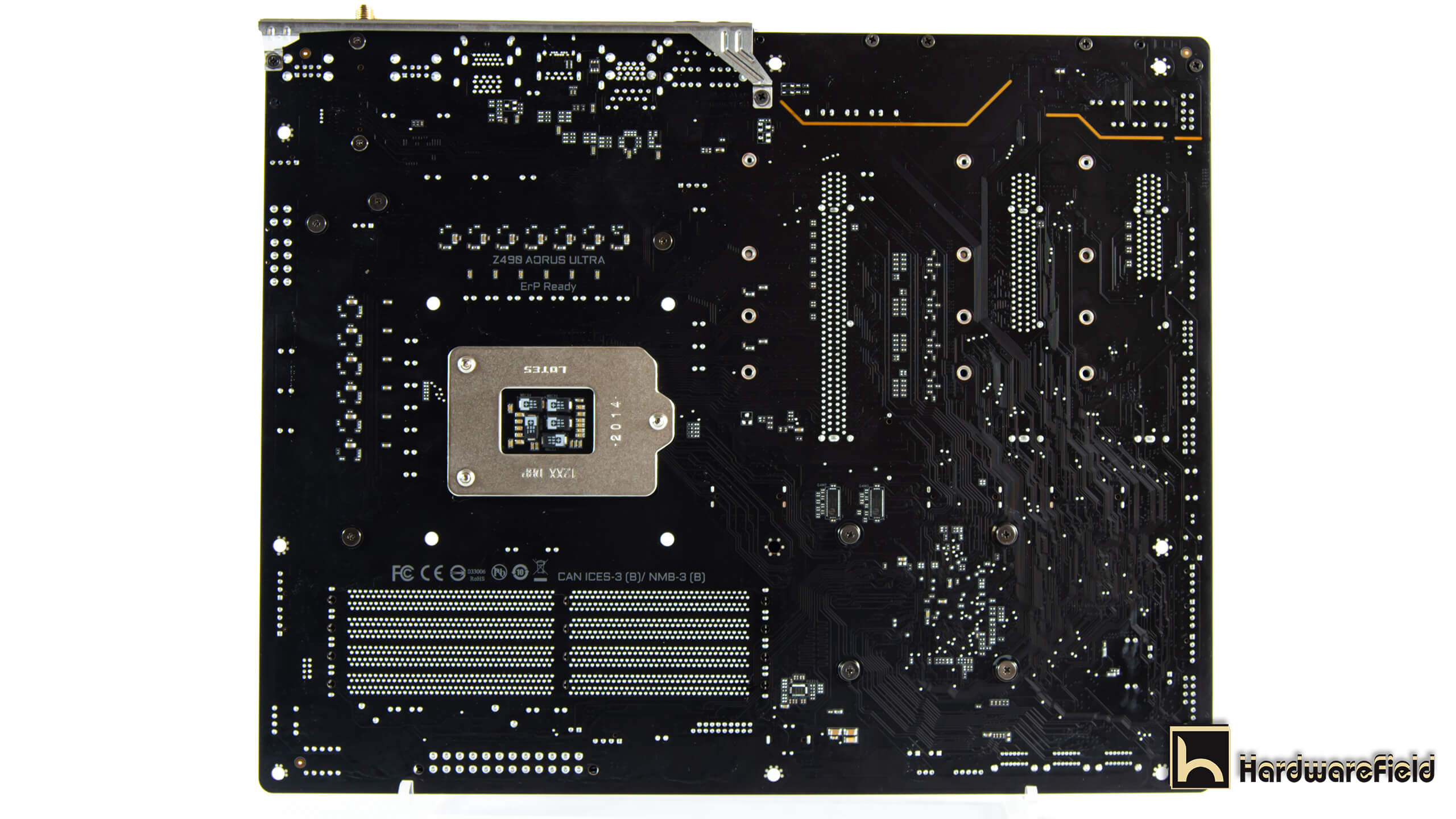

تعتمد Gigabyte على مكثفات Tantalum Polymer واضحة فى الجزء الخلفى لمقبس المعالج لضمان استقرار الطاقة مع العمل على تطبيقات بمستويات طاقة مختلفة مثل تشغيل المتصفح و هذه حالة يكون استهلاك الطاقة بها منخفض و فى نفس الوقت تقوم بتشغيل لعبة فعند الاتقال من مستوى طاقة منخفض الى مستوى طاقة مرتفع سيحدث زيادة فى قوة سحب الطاقة و عدم استقرار و تقوم المكثفات الجديدة على استقرار امداد الطاقة

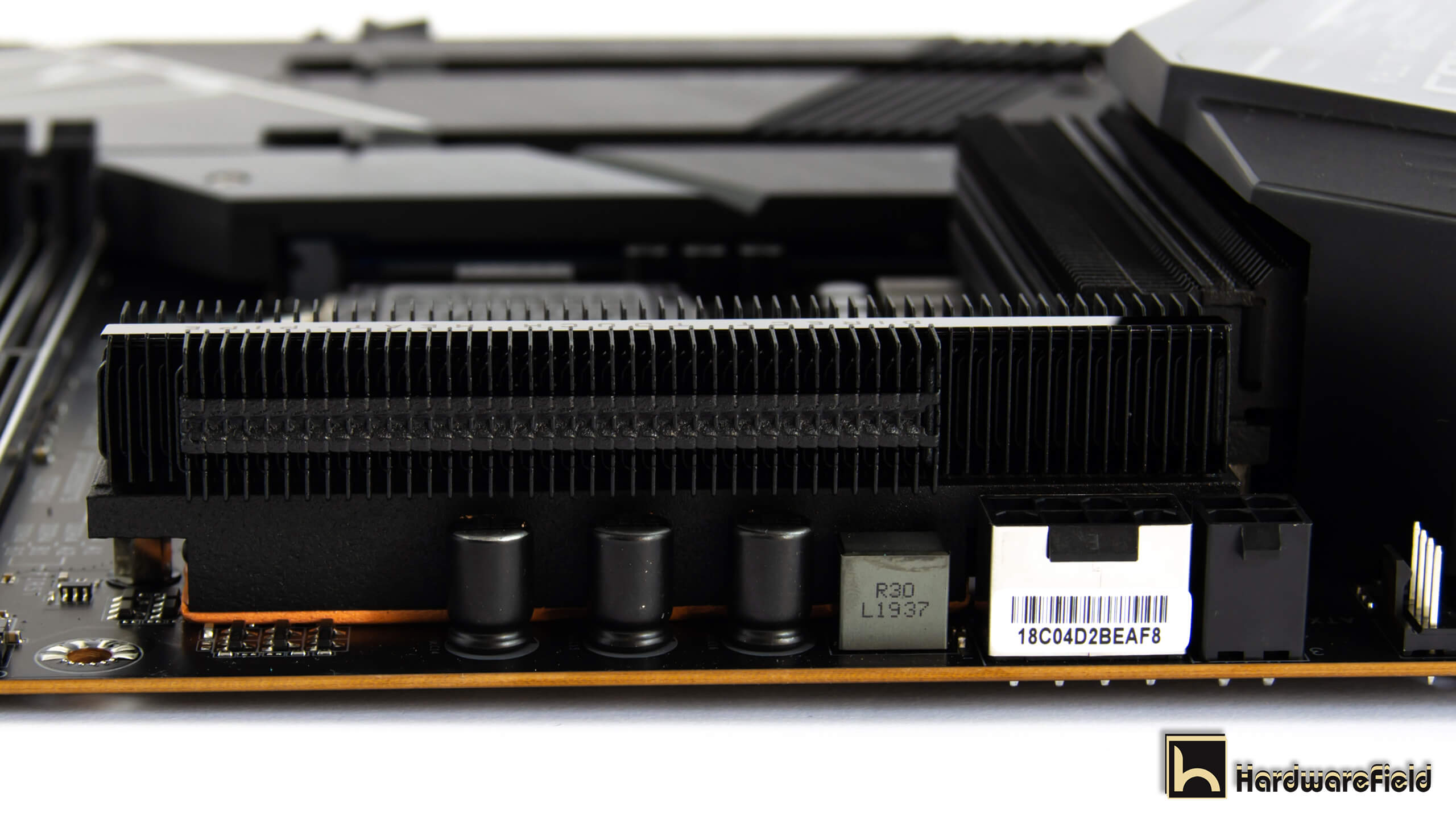

تستخدم نظام تبريد Fins-Array II لدوائر الطاقة و هى تقنية الزعانف المكدسة الجديدة التي تستخدم عادة فقط في المعدات الصناعية التي تحتاج إلى مبادلات حرارية صغيرة الحجم. لديها هيكل زعانف ثانوي خاص يعزز أداء نقل الحرارة.
و يدخل تدفق الهواء الذي يمر عبر الزعانف من الحافة الأمامية للفتحة ثم يتم توجيهه بواسطة فتحات أو زعانف أخرى. هذا التدفق الموجه للفتحة يمكن أن يحسن أداء نقل الحرارة بشكل كبير

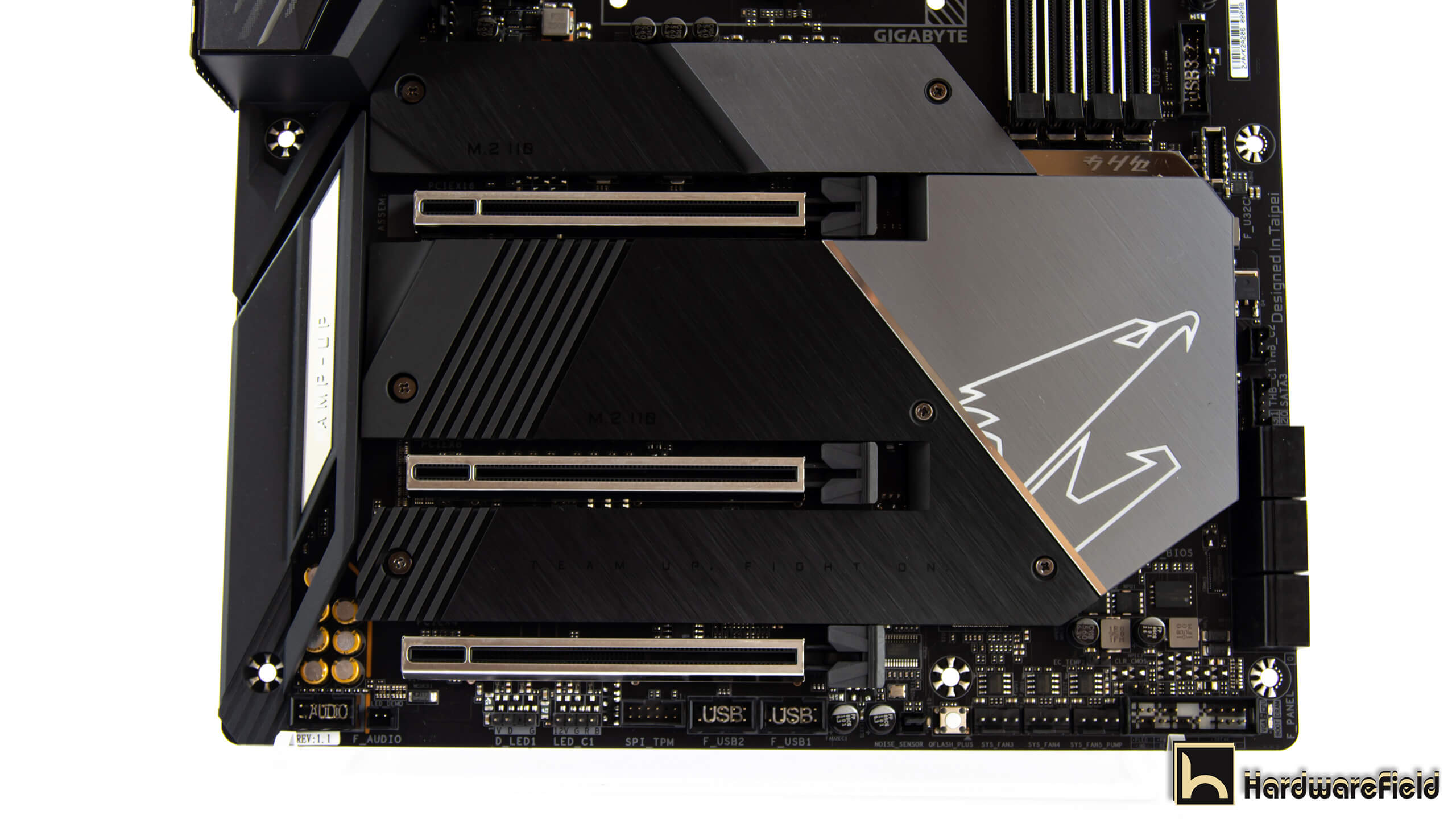

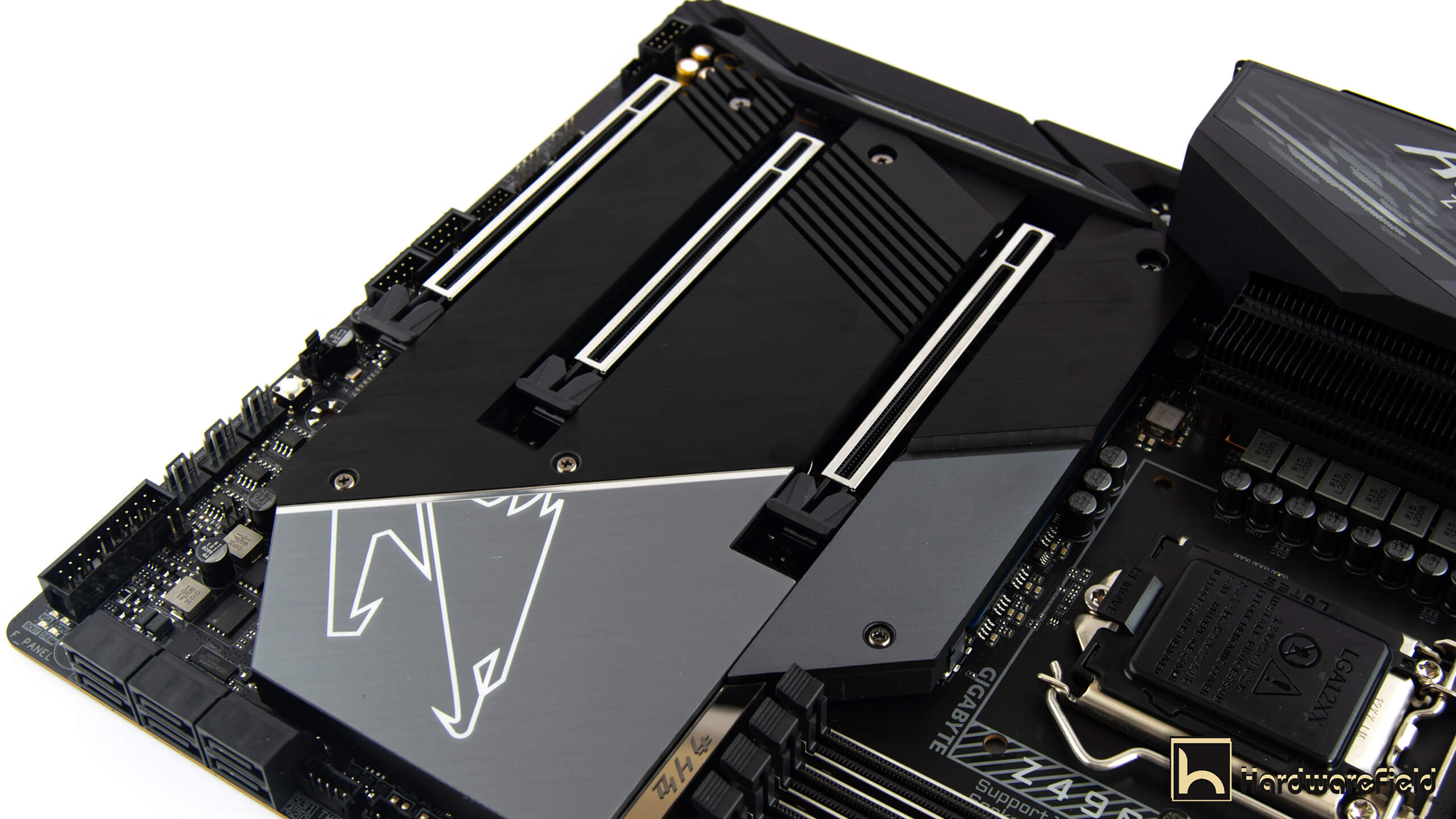

اللوحة الرئيسية Gigabyte Z490 Aorus Ultra مغطاه بغطاء معدنى فى الجزء الأسفل بشكل رائع يتخلله فتحات لمنافذ ترطيب البطاقات الرسومية و تلاحظ وجود مسامير لفك اجزاء من هذا الغطاء الذى يغطى ثلاثة منافذ M.2 SSD

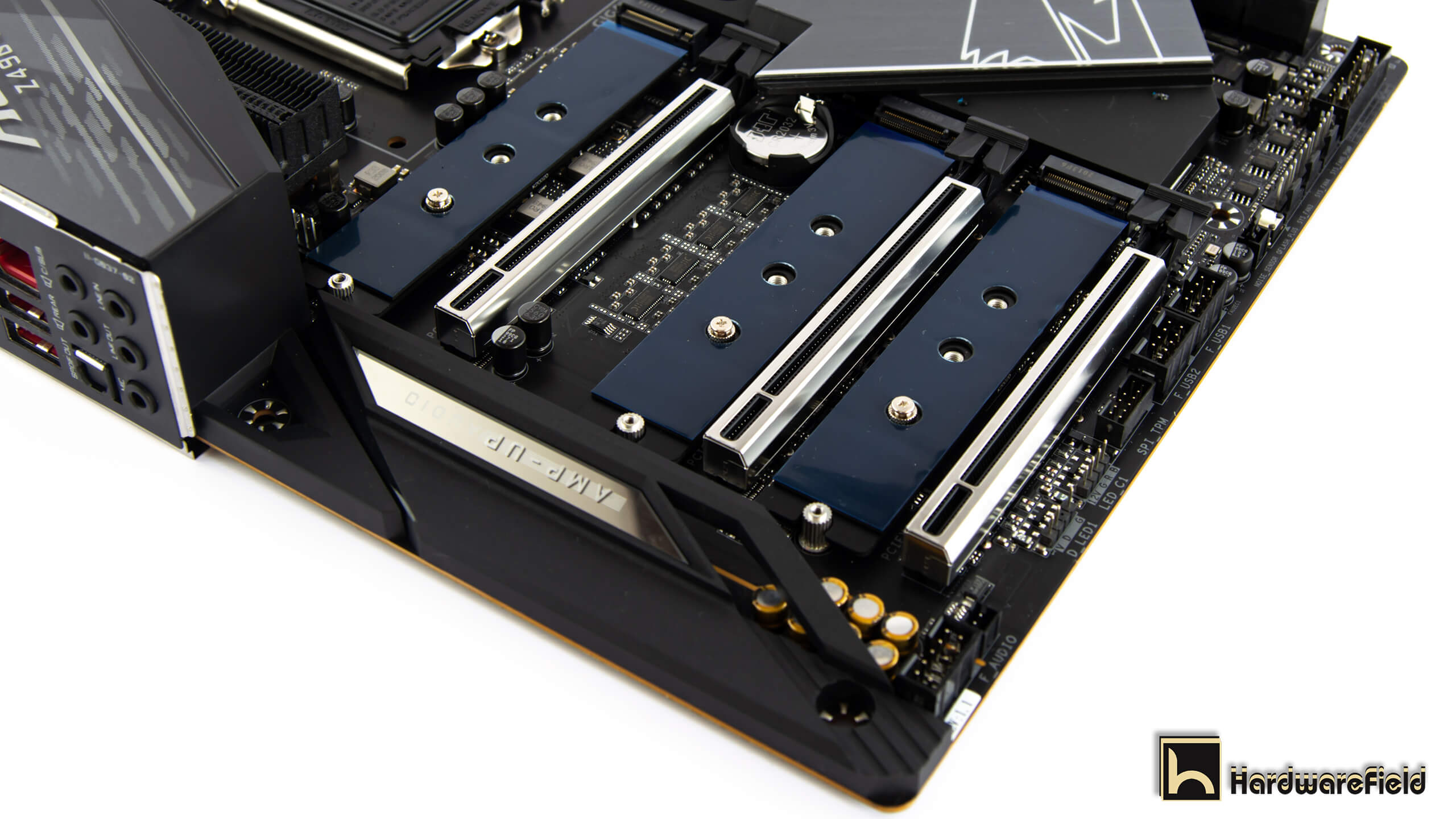

محركات التشغيل M.2 غالبا ما يتم تبريدها من الأعلى لكن فى اللوحة Z490 Ultra يتم تبريد محركات التشغيل من الاسفل و من الاعلى و تدعم اللوحة مركات التشغيل فائقة السرعة و تدعم الاصدار الجديد GEN 4.0

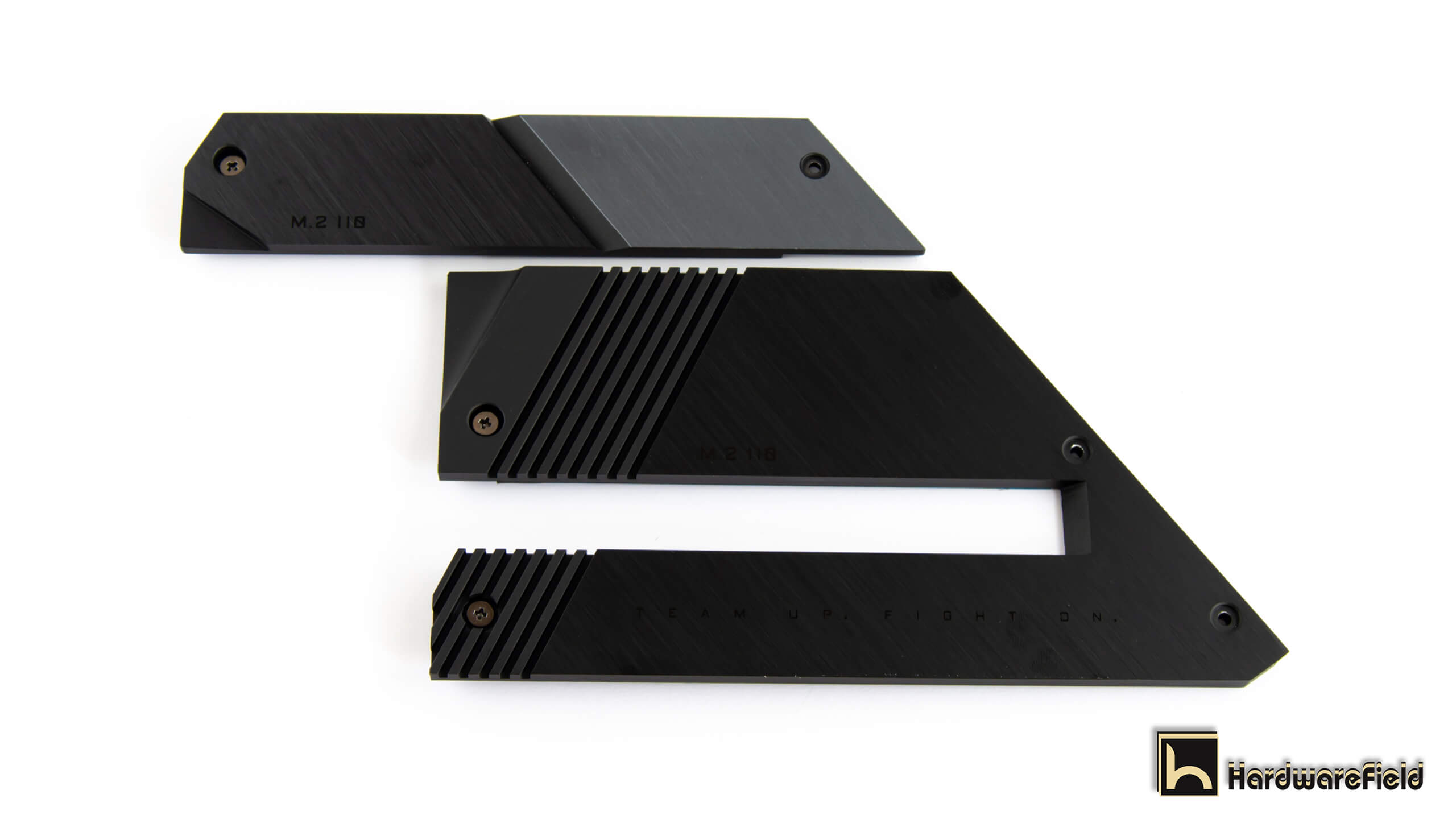

الألواح المعدنية هى فى الأساس خافضات حرارة لمحركات التشغيل من نوع NVMe M.2 لكن من الأعلى و هكذا يصبح تبريد أقراص التشغيل من الاعلى و الأسفل

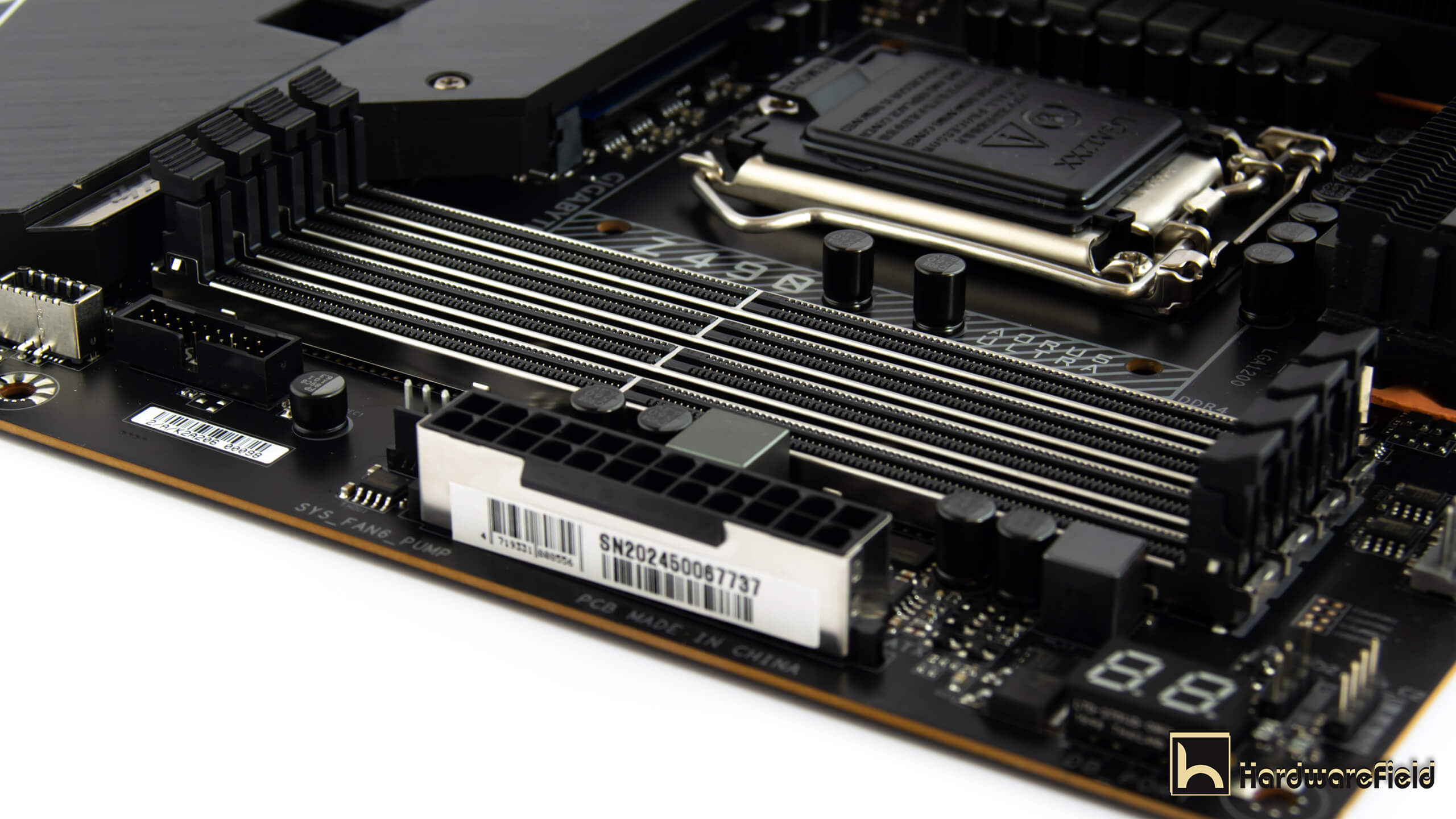

تدعم اللوحة الرئيسية شرائح الذاكرة DDR4 بسرعات تصل الى 5000 MHz من خلال نظام اساسى ثبت انه يضمن التوافق مع ملفات التعريف XMP ليصل التردد الى 5000 ميجاهرتز
تأتى اللوحة الرئيسية Gigabyte Z490 Aorus Ultra بثلاثة منافذ للبطاقات الرسومية و كما هو المعتاد على شريحة انتل فأن المنفذ الأول جهة يعمل بالكامل على معيار X16 بشكل منفرد أو X8 X8 للمنفذين الأول و الثانى فى حالة استخدام بطاقتين رسوميتين و المنفذ الاخير يعمل بمعيار X4
و نظرا لأن معدل نقل البيانات العالى اصبح مطلب لدى جميع المستخدمين فقد تم استخدام نظام محول يتيح للوحة الرئيسية الاستفادة من الاصدار Gen 4.0 لمسارات PCIe ليرفع معدل نقل البيانات للبطاقات الرئيسية و محركات أقراص التشغيل لضمان سرعة قراءة وكتابة أسرع توفر الوقت وتحسن الكفاءة و لكن تم تأجيل الاستفادة من هذه الميزة الى الجيل الحادى عشر و هو مدعوم على نفس الشريحة Z490

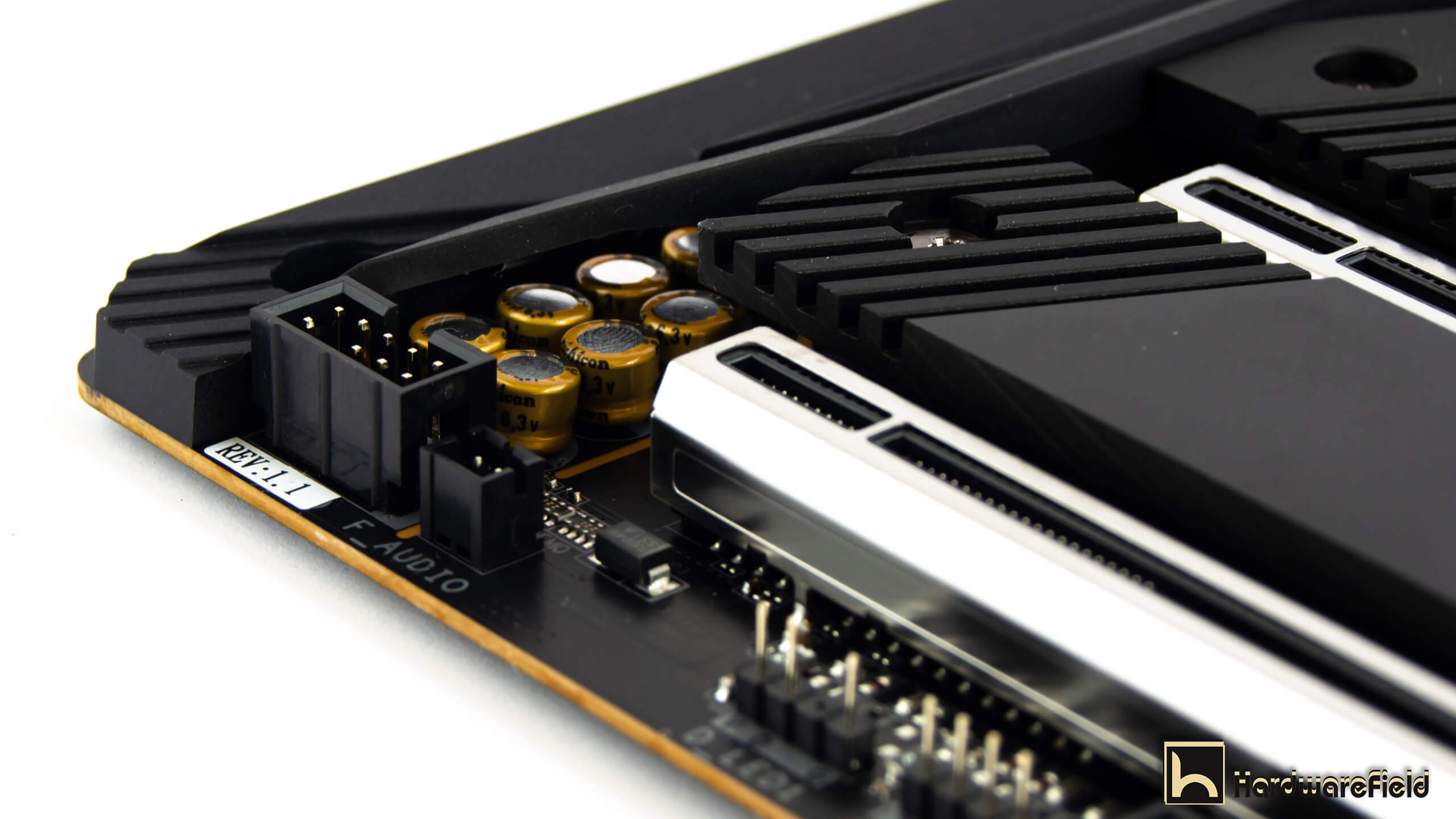

التقنيات الصوتية فى اللوحة الرئيسية عديدة فهى تحمل رقاقة Realtek ALC1220 التى توفر صوت عالى الوضوح 7.1 و قد تم تعزيزها مع بعض الكثفات عالية الجودة من شركة WIMA و مكثفات صوتية Fine Gold من شركة Nichicon لضمان الاستمتاع بجودة صوت تضاهى استديوهات الصوت المتخصصة مع مكبر صوت ذكى يقوم تلقائياً برصد مقاومة سماعات الرأس التى تستخدمها و ذلك لتقديم أفضل الآليات الصوتية المناسبة و هو ما يمنع العديد من المشاكل مثل انخفاض الصوت و تشتته فكل هذه التقنيات تجعل تجربة الصوت على اللوحة الرئيسية تجربة رائعة و جودة صوت معتمدة من Hi-Res Audio ، مما يعني أن اللوحة قادرة على إعادة إنتاج ترددات تصل إلى 40 كيلو هرتز أو أعلى مما يضمن للمستخدم أفضل جودة صوت في جميع الأوقات.
اما DTS codecs يعيد إنشاء تجربة صوت ثلاثية الأبعاد أصلية ودقيقة من حيث المساحة للألعاب عبر أي سماعات رأس أو مكبرات صوت. يدعم الصوت القائم على القناة والصوت القائم على الكائن. يوفر معايرة شاملة لمجموعة من سماعات الرأس ومكبرات الصوت. يوفر تحسينات ما بعد المعالجة وضبط مستوى الجهاز

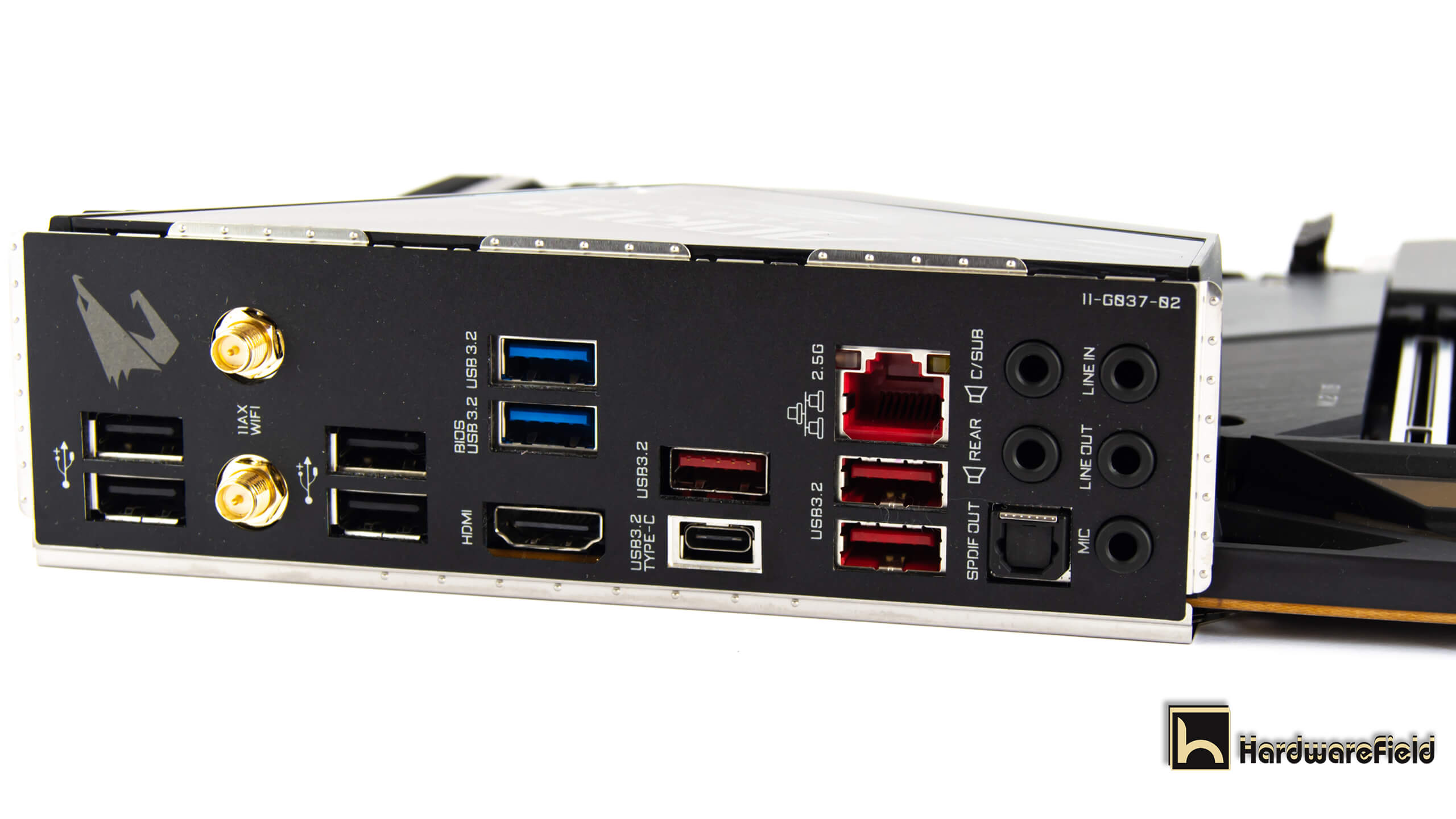

أما بالنسبة للوحة الإدخال / الإخراج الخلفية ، فهي تأتي مع درع إدخال / إخراج خلفي مثبت مسبقًا من أجل الراحة و ستجد موصل SMA لهوائي AORUS ، 1 منفذ HDMI ، 4 منافذ USB 2.0 / 1.1 ، منفذين xUSB 3.2 Gen1 ، 3 منافذ USB 3.2 Gen2 ، 1 منفذ USB من النوع C ، 1 x منفذ Intel 2.5 GbE LAN ، 1 x S / PDIF out ومآخذ صوت

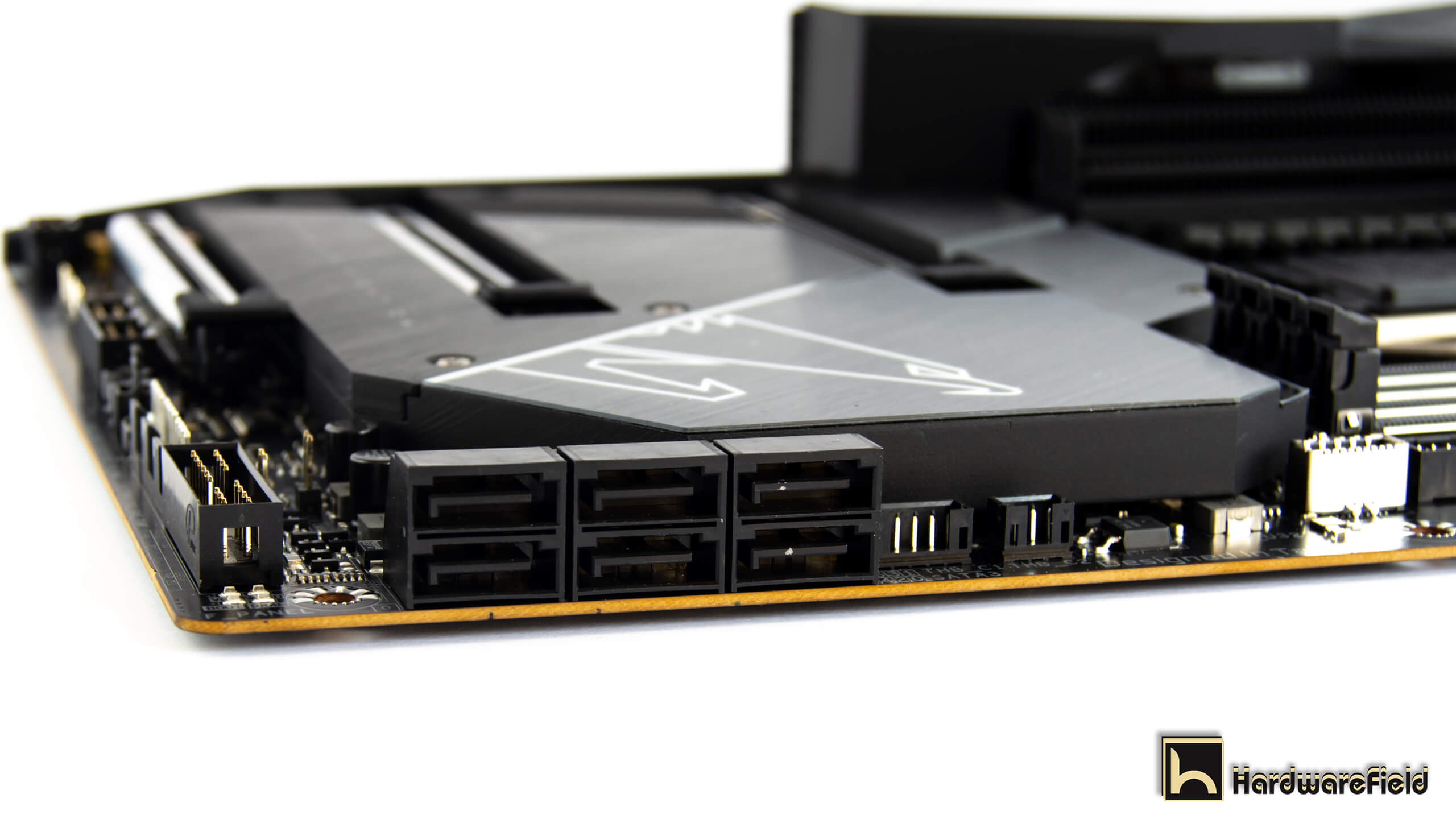

أما على مستوى منافذ وحدات التخزين فتوفر Z490 Aorus Ultra ستة منافذ SATA لوحدات التخزين الداخلية

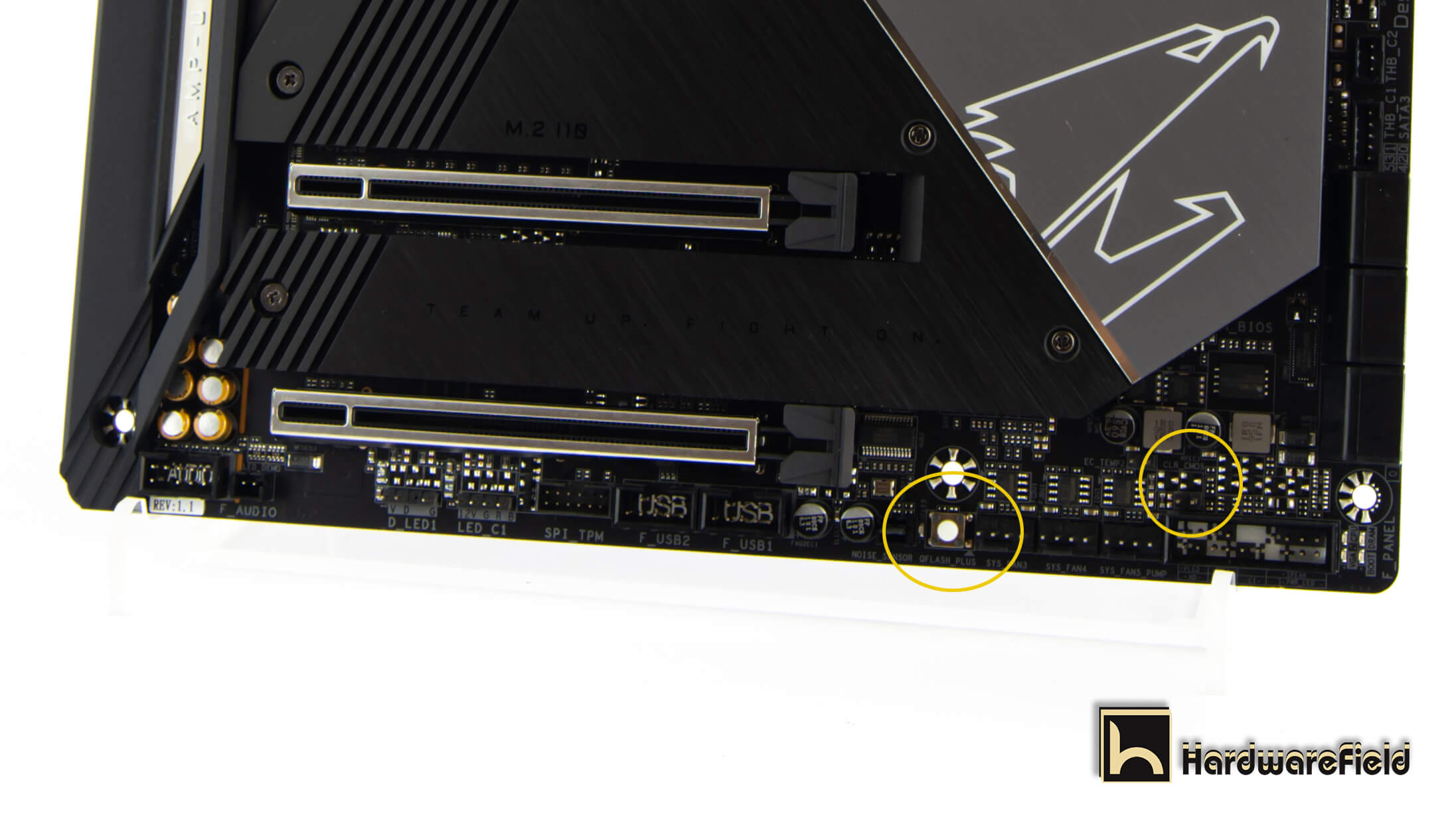

لم تضع Gigabyte مجموعة مفاتيح الوظائف على اللوحة Ultra التى تمكنك من استعادة الاعدادات الافتراضية لواجهة بايوس أو مفتاح تشغيل و أعادة تشغيل أو حتى مفتاح Bios Flash Back على وحدة I/O مثل الموجودين فى لوحة Master لكن عوضا عن ذلك و حتى لا تفقد اللوحة Ultra جزء من قيمتها قامت Gigabyte بوضع مفتاح QFlash Plus الذى يتيح لك تحديث البايوس بخطوات سريعة و أيضا استعادة الأعدادات الأفتراضية لواجهة البايوس فى حالة فشل الاقلاع عند كسر السرعة مثلا يمكنك استعادة الأعدادات عن طريق تلامس طرفى سنون Clear Bios أو وضع Jumber بالطريقة القديمة
حتى الأن أرى ان تصميم اللوحة جيد و مقبول لى شخصيا رغم الأختلافات البسيطة بينها و بين Master و التى سوف أتحدث عنها فى نهاية المراجعة و لم يتبقى الأن سوى الحديث عن الأختبارات و قدرة اللوحة فى كسر السرعة
