مراجعة لوحة Gigabyte B550 Aorus Pro AC مع Ryzen 7 5800X

Gigabyte B550 Aorus Pro AC motherboard review with ryzen 7 5800x

مراجعة اللوحة الرئيسية Gigabyte B550 Aorus Pro AC مع معالج AMD Ryzen 7 5800X و هى ثانى لوحة رئيسية تأتى لنا للمراجعة بعد B550 Aorus Master الرائعة و تقدم شريحة B550 تحسينات رائعة لكن لا تظهر تلك التحسينات الا عند استخدام أحدث معالجات Ryzen 5000 و تحتوى لوحة Gigabyte B550 Aorus Pro AC على 14مرحلة موزعين الى 12 مرحلة لجهد المعالج و مرحلتين طاقة SOC و تستخدم Gigabyte مراحل الطاقة Vishay SIC651 لجميع المراحل الـ 14 تدعم كل مرحلة من مراحل الطاقة هذه بحد أقصى 50 أمبير من التيار بالاضافة الى مرحلتين لشرائح الذاكرة و هو أمر يزيد من قدرة اللوحة على كسر سرعة المعالجات و شرائح الذاكرة مع وجود تبريد جيد زو الزعانف المصفوفة Fins Array مما يساعد فى جعل حرارة مراحل الطاقة منخفضة حتى فى كسر السرعة و تستمد طاقتها عبر منفذ طاقة للمعالج 8 بن و تعتمد على تصميم داكن يشبه الأصدار السابق على شريحة B450 مع بعض الاختلافات سوف نتحدث عنها فى مراجعتنا هذه

Gigabyte B550 Aorus Pro AC

تحتوى Gigabyte B550 Aorus Pro AC على رأسين توصيل أقراص الحالة الصلبة السريعة M.2 SSD واحد منهم ياتى بدعم Gen 4 و تأتى منافذ M.2 مخفية بشرائح تبريد معدنية و تدعم ايضا B550 Aorus Pro AC أتصال شبكات السريع Realtake 2.5 GB Ethernet و الاتصال اللاسلكى WIFI 802.11 و البلوتوث و يجب الانتباه ان اللوحة الا تدعم WIFI6 فهو مدعوم على نفس اللوحة لكن الاصدار AX و عندما يتعلق الامر بالصوتيات فسوف يتم الاعتماد على شريحة ALC 1220 Codec من Realtek و بالأسفل تجد باقى المواصفات و المزايا التقنية للوحة B550 Aorus Pro AC

المواصفات الفنية للوحة الرئيسية Gigabyte B550 Aorus Pro AC

1. AMD Socket AM4, support for : AMD Ryzen™ 5000 Series / 3rd Generation AMD Ryzen™ processors / 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors

CPU

(Please refer “CPU Support List” for more information.)

1. AMD B550

Chipset

1. 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory

Memory

2. AMD Ryzen™ 5000 series Processors:
Support for DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
3. 3rd Gen AMD Ryzen™ Processors:
Support for DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
4. 3rd Gen AMD Ryzen™ with Radeon™ Graphics processors:
Support for DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
5. Dual channel memory architecture
6. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
7. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
8. Support for Extreme Memory Profile (XMP) memory modules

Integrated in the 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors:

Onboard Graphics

1. 1 x HDMI port, supporting a maximum resolution of 4096×[email protected] Hz
* Support for HDMI 2.1 version, HDCP 2.3, and HDR.
Maximum shared memory of 16 GB

1. Realtek® ALC1220-VB codec

Audio

* The back panel line out jack supports DSD audio.
2. High Definition Audio
3. 2/4/5.1/7.1-channel
4. Support for S/PDIF Out

1. Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)

LAN

Intel® Wi-Fi 3168

Wireless Communication module

1. WIFI 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
2. BLUETOOTH 4.2
3. Support for 11ac wireless standard and up to 433 Mbps data rate

1‎ x PCI Express x16 slot (PCIEX16), integrated in the CPU:

Expansion Slots

1. 3rd Generation AMD Ryzen™ processors support PCIe 4.0 x16 mode
2. 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support PCIe 3.0 x16 mode
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
1 x PCI Express x16 slot (PCIEX4), integrated in the Chipset:
1. Supporting PCIe 3.0 x4 mode
* The M2B_SB connector shares bandwidth with the PCIEX4 slot. The PCIEX4 slot will become unavailable when an SSD is installed in the M2B_SB connectors.
1 x PCI Express x16 slot (PCIEX2), integrated in the Chipset:
1. Supporting PCIe 3.0 x2 mode
* The PCIEX2 slot shares bandwidth with the SATA3 4, 5 connectors. The PCIEX2 slot will become unavailable when a device is installed in the SATA3 4 or SATA3 5 connector.
2 x PCI Express x1 slots

1‎ x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:

Storage Interface

1. 3rd Generation AMD Ryzen™ processors support SATA and PCIe 4.0 x4/x2 SSDs
2. 3rd Generation AMD Ryzen™ with Radeon™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs:
1. support PCIe 3.0 x4/x2 SSDs
6 x SATA 6Gb/s connectors, integrated in the Chipset:
1. Support for RAID 0, RAID 1, and RAID 10

CPU:

USB

1. 3 x USB 3.2 Gen 1 ports on the back panel
2. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
Chipset:
1. 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support
2. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
3. 2 x USB 3.2 Gen 1 ports available through the internal USB header
4. 2 x USB 2.0/1.1 ports on the back panel
Chipset+2 USB 2.0 Hubs:
1. 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

1. 1 x 24-pin ATX main power connector

Internal I/O Connectors

2. 1 x 8-pin ATX 12V power connector
3. 2 x M.2 Socket 3 connectors
4. 6 x SATA 6Gb/s connectors
5. 1 x CPU fan header
6. 1 x water cooling CPU fan header
7. 4 x system fan headers
8. 2 x system fan/water cooling pump headers
9. 1 x CPU cooler LED strip/RGB LED strip header
10. 2 x addressable LED strip headers
11. 2 x RGB LED strip headers
12. 1 x front panel header
13. 1 x front panel audio header
14. 1 x USB 3.2 Gen 1 header
15. 2 x USB 2.0/1.1 headers
16. 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
17. 2 x temperature sensor headers
18. 1 x Clear CMOS jumper
19. 1 x Thunderbolt header

1. 1 x HDMI port

Back Panel Connectors

2. 2 x SMA antenna connectors (1T1R)
3. 3 x USB 3.2 Gen 1 ports
4. 1 x USB Type-C™ port, with USB 3.2 Gen 2 support
5. 2 x USB 3.2 Gen 2 Type-A ports (red)
6. 6 x USB 2.0/1.1 ports
7. 1 x Q-Flash Plus button
8. 1 x RJ-45 port
9. 1 x optical S/PDIF Out connector
10. 5 x audio jacks

1. iTE® I/O Controller Chip

I/O Controller

1. Voltage detection

H/W Monitoring

2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Overheating warning
6. Fan fail warning
7. Fan speed control

1. 1 x 256 Mbit flash

BIOS

2. Use of licensed AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



شريحة B550

شريحة B550 هى شريحة محسنة عن شريحة X470 و تقترب من X570 لكنها لم تصل لنفس المستوى نظرا لاطلاق ترقية اخرى من شرائح X و تزعم AMD ان شريحة B550 مزودة بمنفذين USB 3.2 Gen 2 بمعدل نقل بيانات 10 Gbit/s و ستة منافذ USB 2.0 و منفذين USB 3.1 Gen 1 و عندما يتعلق الأمر بالتخزين فيمكن لشريحة B550 توفير ما يصل الى ثمانية منافذ SATA III و هو اقل بأربعة فقط من ما تجده فى X570 المتطورة و مع ذلك توفر B550 سعة تخزين أكبر من X470 و التى كانت تقتصر على ستة منافذ SATA III فقط و تدعم شريحة B550 المصفوفات RAID 0 و 1 و 10 و ستدعم تعدد البطاقات الرسومية و كسر سرعة المعالجات و الرامات

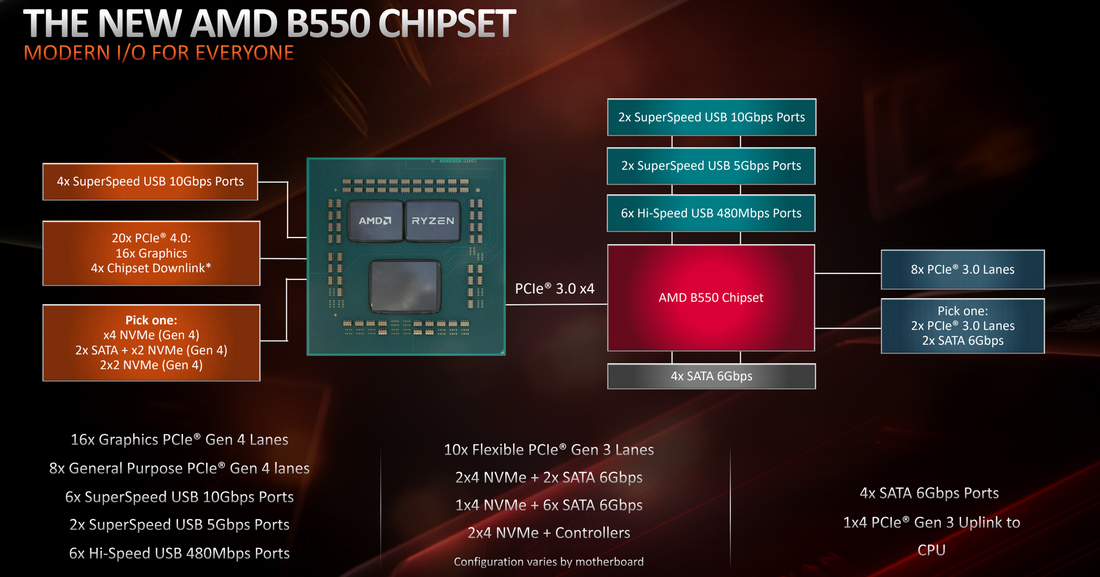

B550 Chipset

تستخدم شريحة X570 أربعة مسارات PCIe 4.0 عالية السرعة للربط بين الشريحة و المعالج و على عكس ذلك فأن شريحة B550 ستبقى بنفس تكوين الشرائح الأقدم و هى أربعة ماسارات PCIe 3.0 للربط مع المعالج و تقدم شريحة B550 بعض التحسينات عن X470 و لكن للتوضيح سوف نبدأ بشريحة X570 التى توفر ما يصل الى 16 مسار PCIe 4.0 للأغراض العامة على اللوحات الرئيسية يتم توزيعها على الملحقات المتصلة باللوحة الرئيسية لكن شريحة B550 توفر اربعة مسارات PCIe 3.0 و ثمانية مسارات PCIe 2.0 لنفس الغرض السابق و يعد هذا أمر هام جدا نظرا لأن شرائح AMD السابقة X470 و X370 تحتوى على ثمانية مسارات PCIe 2.0 للأغراض السابقة و بينما تقتصر شرائح B450 و B350 على ستة مسارات فقط PCIe 2.0 و هذا ما يتم توافره من خلال الشريحة للشركات المصنعة للوحات الرئيسية لتوزيعها على الملحقات على لوحاتها الرئيسية

سوف يتم تقسيم المراجعة كعادتنا فى مراجعة اللوحات الرئيسية الى عدة صفحات و يمكنك التوجه للصفحات التالية من خلال الارقام اسفل الصفحة
