مراجعة اللوحة الرئيسية Z490 Aorus PRO AX

z490 AORUS pro ax REVIEW

نظرة عن قرب

تأتى اللوحة Z490 Aorus PRO AX بحجم ATX و تقريبا تأتى أغلب اللوحات الرئيسية من Gigabyte باللون الاسود مع أضافات بسيطة مثل اللون الفضى على بعض شرائح التبريد لكن هنا تأتى اللوحة بالكامل باللون الأسود بحيث تظهر الأضاءة RGB بشكل أفضل و تظهر فقط شقوق الذاكرة و PCIe باللون الفضى بسبب نظام الحماية المتتبع لحمايتها من الانكسار .

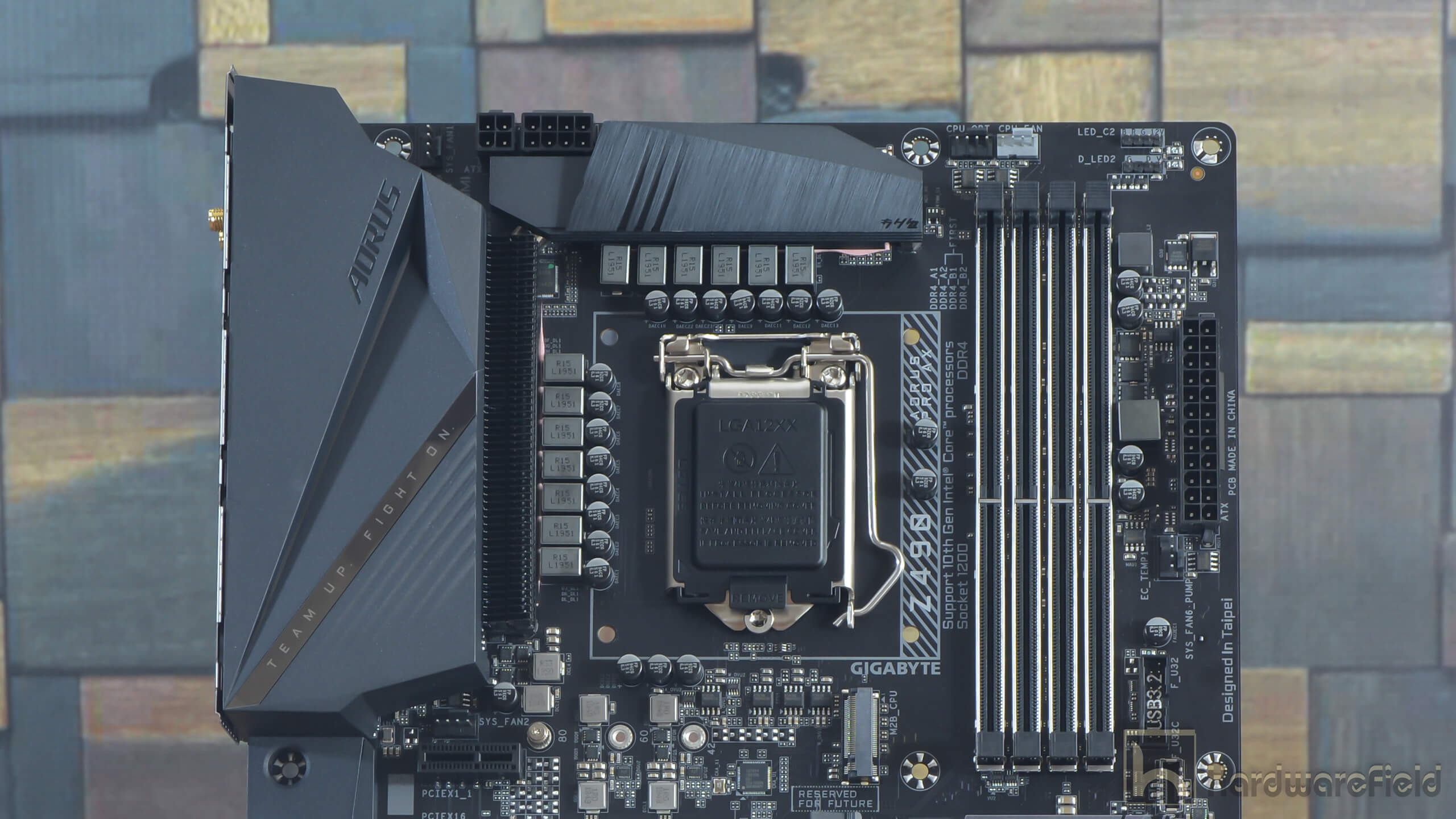

فى الجزء العلوى على يسار المعالج تم تغطية مجموعة منافذ IO بغطاء من البلاستيك مطبوع بشعار Aorus بالبلاستيك لابقائه خاليا من البصمات الاصابع و تم تزيينه بشريط لامع مع عبارة TEAM UP FIGHT UP و بخلاف ذلك تظهر الاضاءة RGB من خلال خطوط مائلة فى هذه الجزئية لكن ما يهمنا هو درجات حرارة دوائر الطاقة المغطاه فى هذه المنطقة

تعتمد اللوحة الرئيسية Z490 Aorus PRO AX على 12+1 مرحلة طاقة 50A Smrat Power Stage  مصحوبة بمكثفات Tantalum Polymer. تسمح هذه المكثفات بضجيج إشارة أقل بفضل المقاومة المنخفضة لبوليمر التنتالوم و بدون استخدام المضاعفات و تعتمد فى تبريدها على هجين من التبريد فى الجزء جهة اليسار تستخدم تبريد Fins Array الذى اثبت نجاح كبير فى اللوحات السابقة لكن هذه المرة تم زيادة الفاعلية بشكل كبير و فى الجزء العلوى تعتمد على البلوك المعدنى من قطعة واحدة و يتخللهم انبوب من النحاس مع شرائح التبريد بالاسفل كل هذا يعمل على تبريد دوائر الطاقة بشكل جيد.

تأتى الطاقة الكهربية للمعالج من خلال موصل 8 سنون فى الاعلى مع 4 سنون اضافية أختيارية لمزيد من استقرار الجهد و تأتى الرؤوس مع درع معدنى للحماية

تقدم Z490 Aorus PRO AX ثلاثة فتحات PCIe لتركيب البطاقات الرسومية و طبقا لمحدودية المسارات من Intel نفسها فهى تعتمد على 16 مسار من المعالج فأن كنت تستخدم بطاقة رسومية واحدة فيفضل أن تكون على الفتحة الأولى اسفل المعالج و ستعمل البطاقة على 16 مسار أما فى حالة بطاقتين فسوف تعمل كل بطاقة على 8 مسارات و نرى ايضا منفذين PCIe X1 و ثلاثة رؤوس توصيل أقراص الحالة الصلبة السريعة M.2

رغم ان المواصفات الفنية تذكر أن اللوحة تحتوى على منفذين M.2 لكن لدينا هنا ثلاثة رؤوس توصيل محركات الحالة الصلبة SSD من نوع M.2  و يتم تبريد المنفذين الثانى و الثالث بشرائح تبريد جيدة تضمن درجات حرارة ممتازة لمحركات الحالة الصلبة و لا يتم تبريد المنفذ الأول ربما لدى Gigabyte وجهة نظر فى أستخدام محركات التشغيل التى تأتى مجهزة بمبرد مسبق لا يمكن تثبيت شىء فوقه مثل Aorus NVMe أو XPG S50 مستقبلا

تدعم اللوحة الرئيسية شرائح الذاكرة DDR4 بسرعات تصل الى 5000 MHz مع كسر السرعة و تأتى شقوق تركيب شرائح الذاكرة مدعمة بحماية معدنية لزيادة قوة تحمل اللوحة للضغط عند تثبيت الذواكر.

اهتمام Gigabyte مؤخرا بتقديم تجربة صوتية جيدة فقد قامت بدعم PRO AX مع شريحة صوتية Realtek ALC1120-VB و مكثفات WIMA الصوتية و مكثفات Nichicon الذهبية الدقيقة لضمان الاستمتاع بجودة صوت تضاهى استديوهات الصوت المتخصصة بالإضافة إلى ذلك ، يتم توجيه الصوت على طبقة PCB منفصلة عن مستوى الطاقة و هو ما يمنع العديد من المشاكل مثل انخفاض الصوت و تشتته فكل هذه التقنيات تجعل تجربة الصوت على اللوحة الرئيسية تجربة رائعة

اما DTS codecs يعيد إنشاء تجربة صوت ثلاثية الأبعاد أصلية ودقيقة من حيث المساحة للألعاب عبر أي سماعات رأس أو مكبرات صوت. يدعم الصوت القائم على القناة والصوت القائم على الكائن. يوفر معايرة شاملة لمجموعة من سماعات الرأس ومكبرات الصوت. يوفر تحسينات ما بعد المعالجة وضبط مستوى الجهاز

أما بالنسبة للوحة الإدخال / الإخراج الخلفية ، فهي تأتي مع درع إدخال / إخراج خلفي مثبت مسبقًا من أجل الراحة. إلى جانب ذلك ، ستجد موصل SMA لهوائي AORUS ، 1 منفذ HDMI ، 4 منافذ USB 2.0 / 1.1 ، منفذين xUSB 3.2 Gen1 ، 3 منافذ USB 3.2 Gen2 ، 1 منفذ USB من النوع C ، 1 x منفذ Intel 2.5 GbE LAN ، 1 x S / PDIF out ومآخذ الصوت

تدعم اللوحة موصلات الاجهزة الخارجية و الملحقات و مكونات التبريد مثل المراوح بعدد كبير من رؤوس توصيل المراوح موزعة على أطراف اللوحة نفسها و منافذ USB و منافذ صوت لواجهة الكيسة الأمامية بالاضافة الى رؤوس توصيل الملحقات التى توفر الأضاءة RGB

الجزء الخلى من اللوحة الرئيسية Z490 Aorus PRO AX باللون الأسود و لا يوجد درع حماية للوحة

منصة الأختبار و نتائج الأختبارات فى الصفحات التالية
