تحتوى اللوحة على ثلاث ممرات PCIe الاصدار 3.0 و جميعم بسرعة X16
تستطيع اللوحة الام الاستفادة من قدرة شريحة المعالج فى ممرات PCIe في دعم تعدد البطاقات الرسومية و التى توفر 20 ممر مما يساعد فى توصيل ثلاث بطاقات معا من NVIDIA بتقنية SLI او من AMD بتقنية Cross Fire و يعمل الممر الاول و الثانى بسرعة X8 و بناء على ما تم ذكره فأن الممر الثالث سيعمل بسرعة X4 وتحتوى اللوحة على ثلاث ممرات PCIe 2.0 x1 لدعم زيادة تركيب اى بطاقات اخرى
الجزء العلوى من اللوحة الام Gigabyte Z170-Designare يحتوى على مقبس المعالج LGA 1151 المطلى بماء الذهب للحماية من التلف و زيادة العمر الافتراضى و عدم تعرضه للثنى و يعلوه دوائر الطاقة

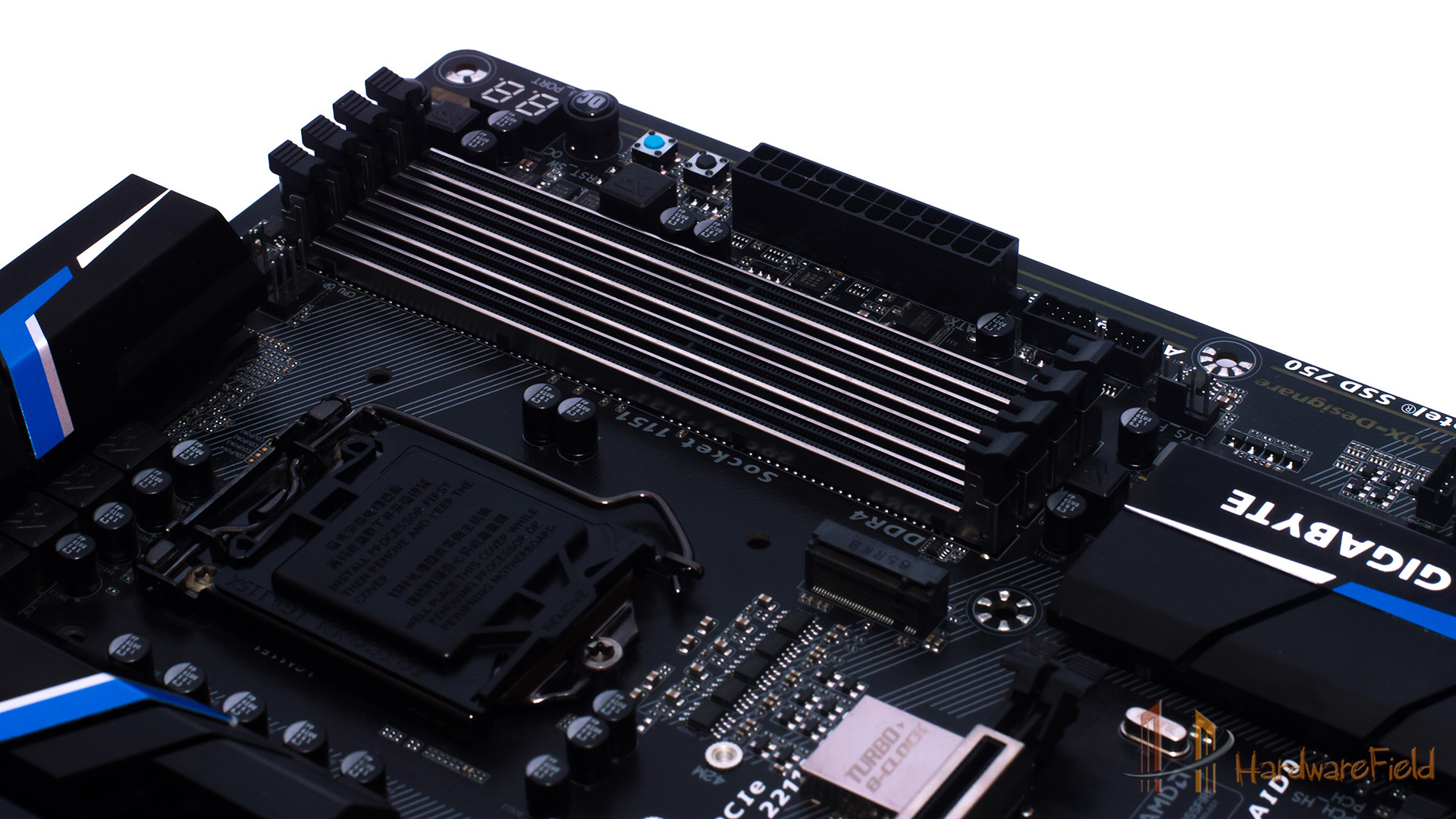

متحكم شرائح الذاكرة جزء من المعالج و ليس الشريحة و التى يحدد ماهى تقنية شرائح الذاكرة و ما هو العدد الاكبر الذى يمكن ان يستخدم على اللوحة الام , متحكم الذاكرة المدمج على المعالج يدعم تركيب ذواكر من نوع DDR4 بسرعة تبدأ من 2133 MHz و وفقا للوحة الام Gigabyte Z170-Designare فهى تدعم ذاكرة بسرعة حتى 4000MHz مكسورة السرعة و اللوحة تحتوى على اربعة شقوق تركيب شرائح ذاكرة بسعة 64 جيجا ومن اجل تفعيل خاصية القنوات المذدوجة يجب تركيب شريحتين او اربعة من شرائح الذاكرة على هذه اللوحة الام فى الشقوق الاول و الثالث او الثانى و الرابع .
منافذ اللوحة الام الخلفية تحت الدرع المعدنى الاسود فمن اليسار نجدواجهات توصيل PS/2 للفأرة و لوحة المفاتيح و يعلوها منفذين USB 2.0 و بجوارها منفذ Mini Display Port و منفذ توصيل Thunderbult ثم اماكن توصيل البطاقات الرسومية على المعالج الرسومى المدمج بمنافذ DP و HDMI منافذ اتصال الشبكات الاسلكية و راديو البلوتوث ثم 4 منافذ USB 3.0 ثم منفذين الاتصال بالشبكات من Intel gigabit و اخيرا نجد موصلات الاجهزة الصوتية و السمعية
فى منتصف اللوحة نجد منفذ M.2 الجديد من Intel الذى رأيناه من قبل على لوحات X99 وZ97 و الداعم لبروتوكل NVMe و معدل نقل البيانات على هذا المنفذ يصل الى 32 GB/s المدعوم باربعة ممرات PCI-E من المعالج نفسه و كل ممر منهم معدل نقل البيانات به يصل الى 8 GB/S .
تاتى اللوحة الام بمنفذين SATA 6Gb/s و منفذين SATA Express 10Gb/S

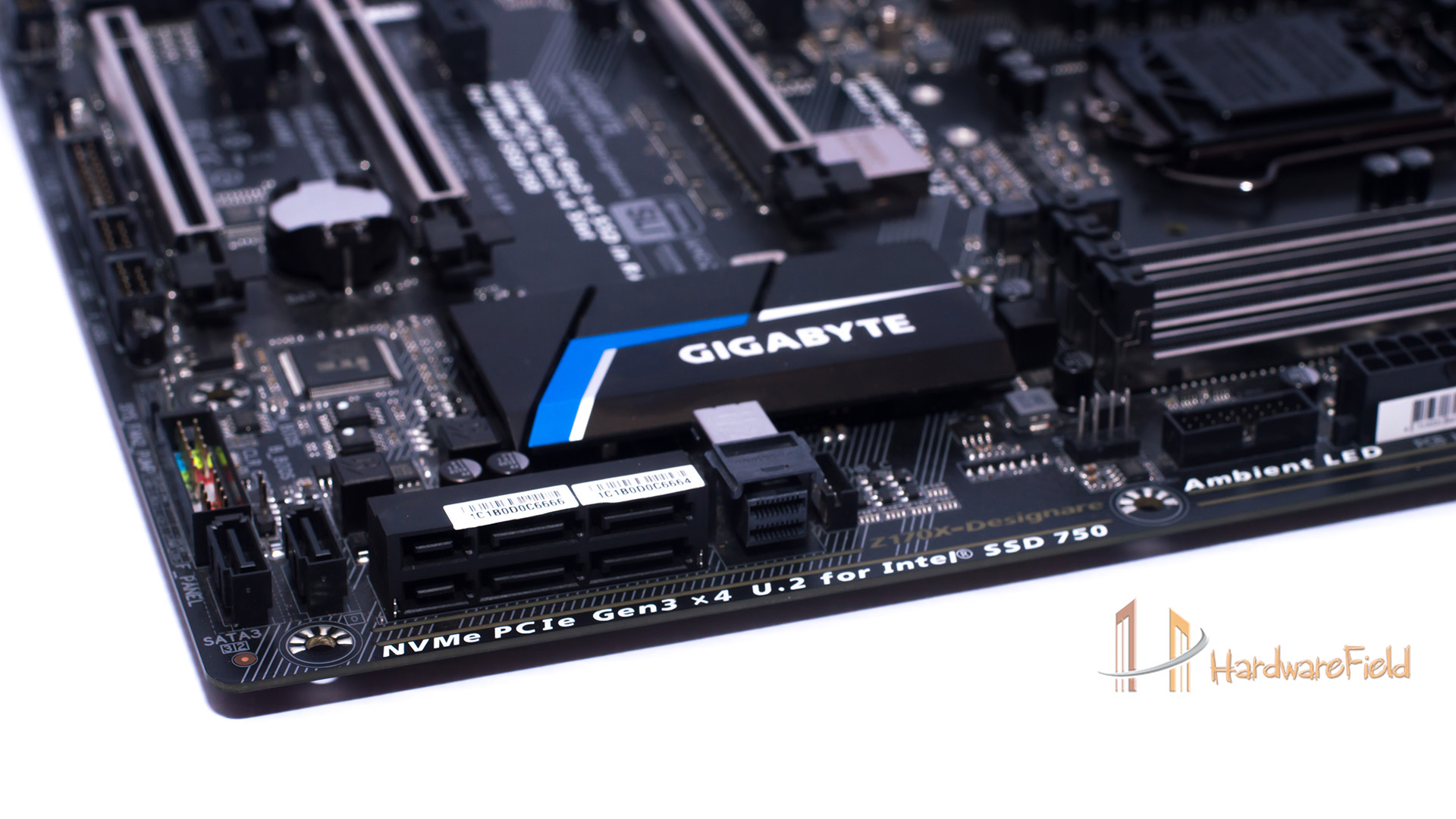

يبدو ان عصر منافذ SATA قد اوشك على الانتهاء بعد ان قدمت جيجابايت واحدا من المنافذ الجديدة U.2 بعد ان رأينا من قبل منفذ M.2 الذى يستفيد من ممرات PCI-E ايضا منفذ U.2 يستفيد من تلك الممرات و تم اضافته للوحة لزيادة قدرة اللوحة على استيعاب اكبر عدد من الاقراص الصلبة السريعة التى تعمل بمعدل نقل بيانات عالى و يمكن دمجمهم معا من خلال تقنية RAID
