عرض المكونات الداخليلة

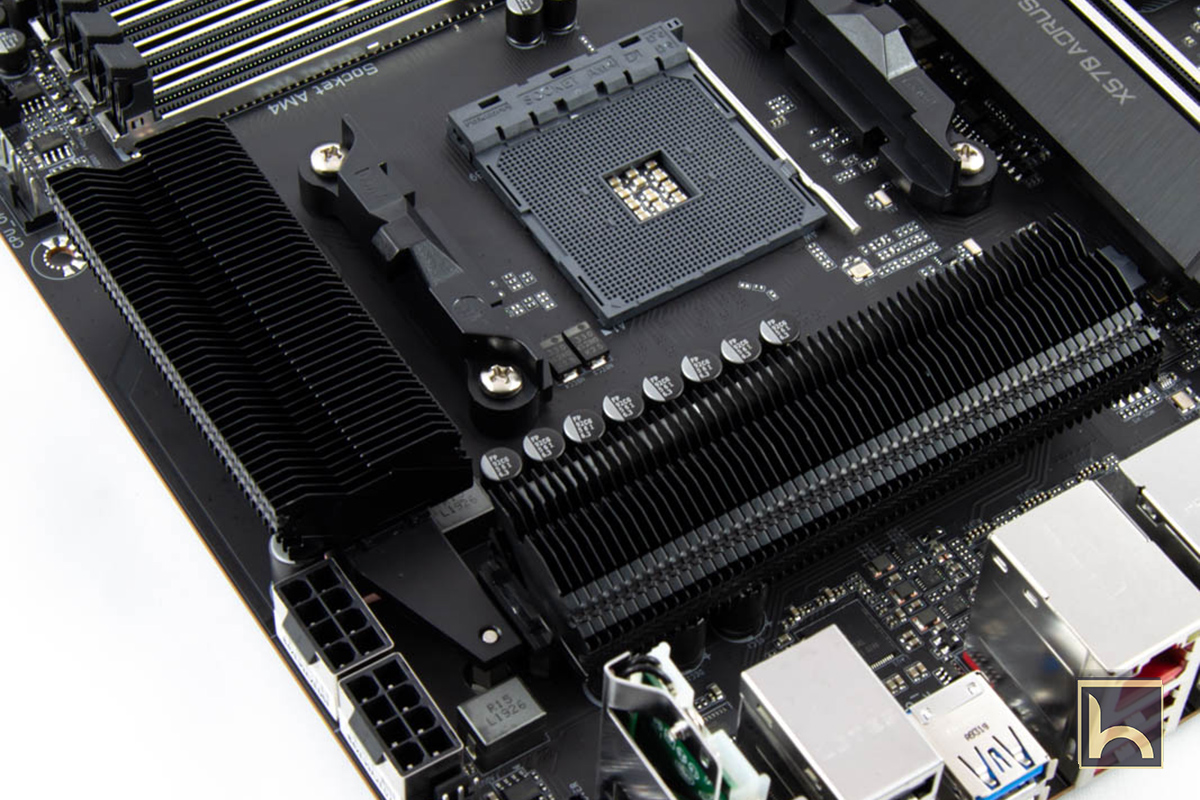

تبريد دوائر الطاقة مصمم بطريقة الشرائح المتراصة Fins Array و هو عبارة عن مجموعة من شرائح الألومنيوم متراصة بجوار بعضها و متصلة بقاعدة من النحاس يتخللها انبوب نحاسى يقول بنقل الحرارة الى الشرائح التى تقوم بتبديدها و يفصل بين نظام التبريد و مكونات دوائر الطاقة شرائح التبريد Thermal pad .

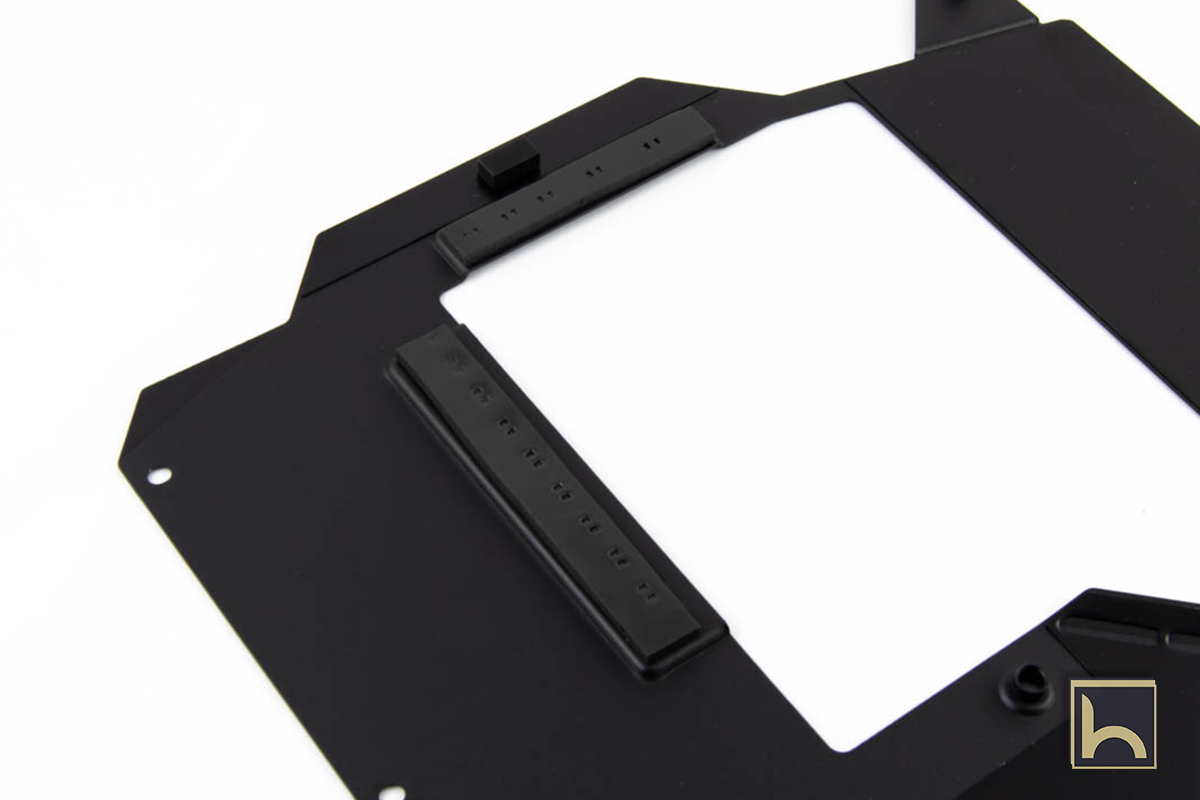

تبريد دوائر الطاقة ليس مسؤولية المشتت الأمامى فقط لكن اللوح المعدنى فى الخلف له دور أيضا فى التبريد و نرى وجود شرائح التبريد Thermal pad بين اللوحة المعدنى و للوحة X570 Aorus Master مباشرة على دوائر الطاقة لتبريدها من الخلف لفاعلية تبريد مضاعفة.

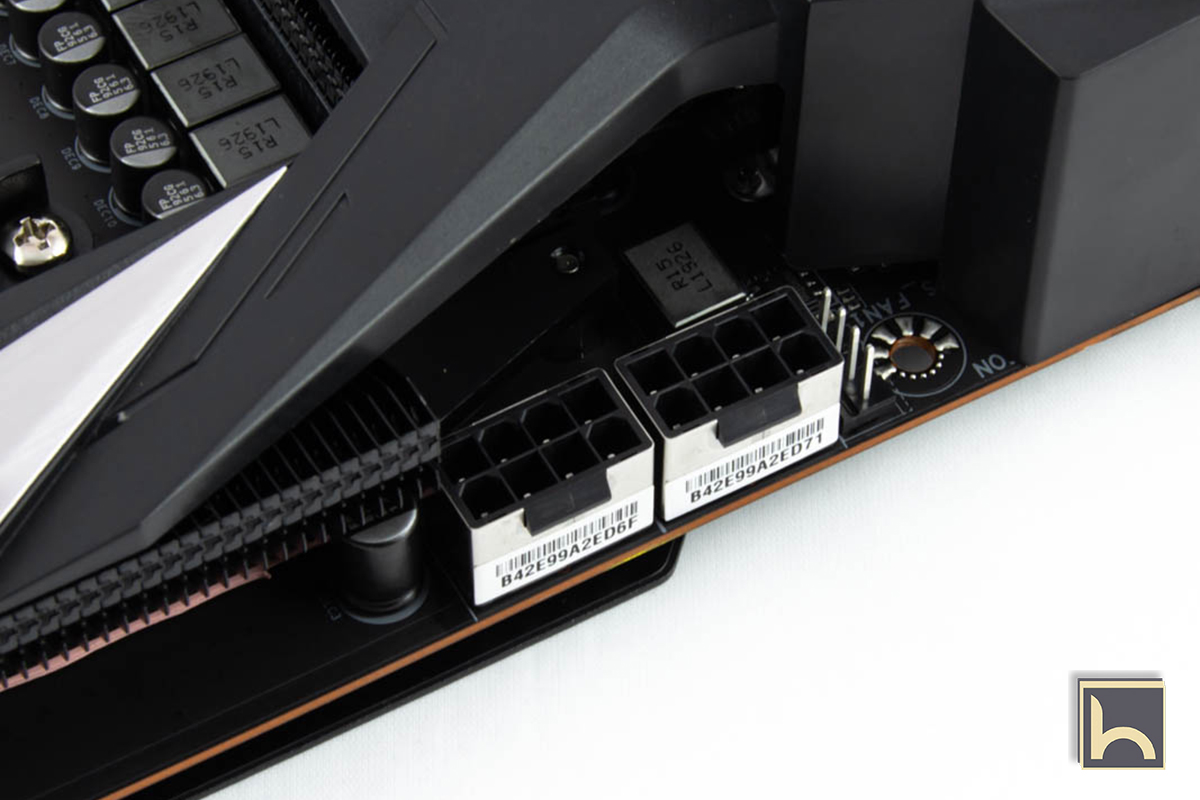

رغم ان توصيل طاقة المعالج تكون كافية عن استخدام كابل 8 بن الا انا جيجابايت اضافت منفذين طاقة كل منهم 8 بن فهل تحتاج معالجات Ryzen امداد طاقة بقدر كبير

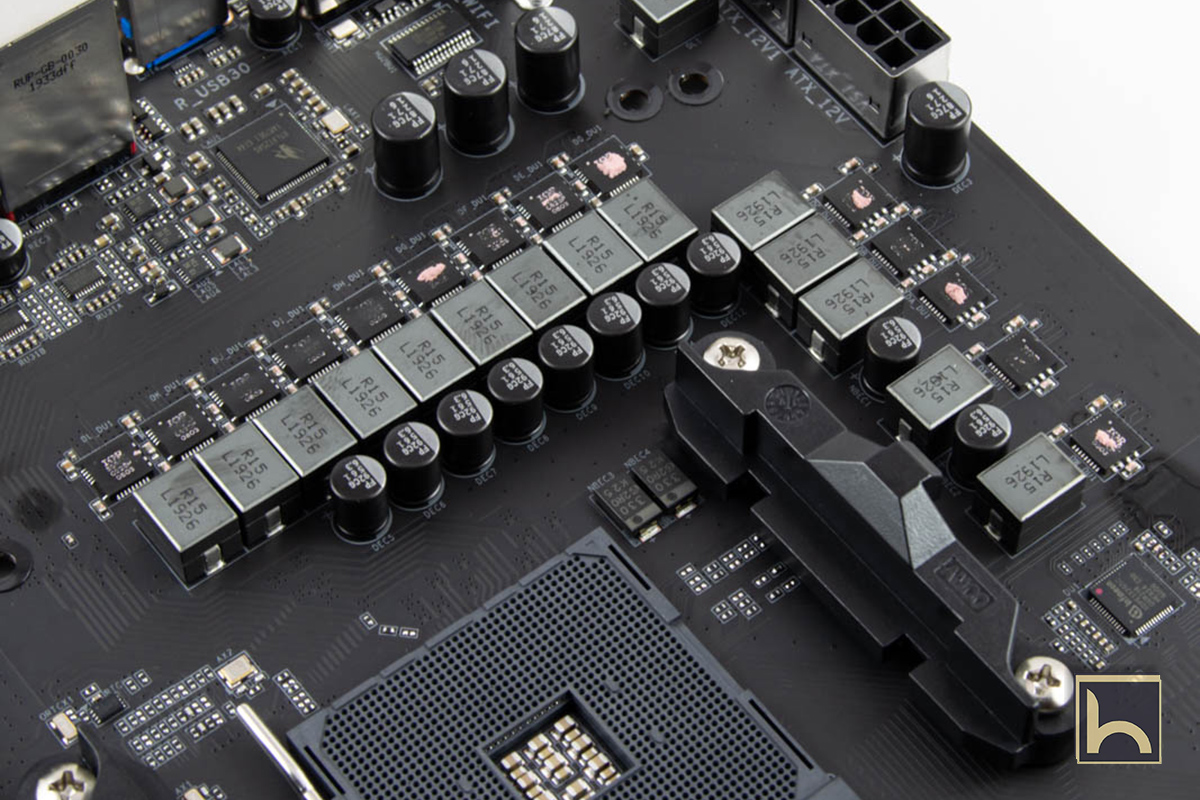

وحدة امداد الطاقة VRM مكونة من 12+2 مرحلة طاقة حقيقية من دون استخدام المضاعفات و تدعم وحدة التحكم Infineon الرقمية PWM الجديدة ما يصل إلى 16 مرحلة حقيقية و قد ذكرت Gigabyte انها تستخدم 12 مرحلة طاقة VRM حقيقية مقارنة بأخرى لا تستخدم المراحل الحقيقية و بذلك فهى تحقق كفاءة أعلى بنسبة 4% و قد ترى انها نسبة بسيطة لكن الأمر نفسه يبدو كالفرق بين إمدادات الطاقة 80 Plus Silver و 80 Plus Platinum لذلك فهى نقطة مميزة

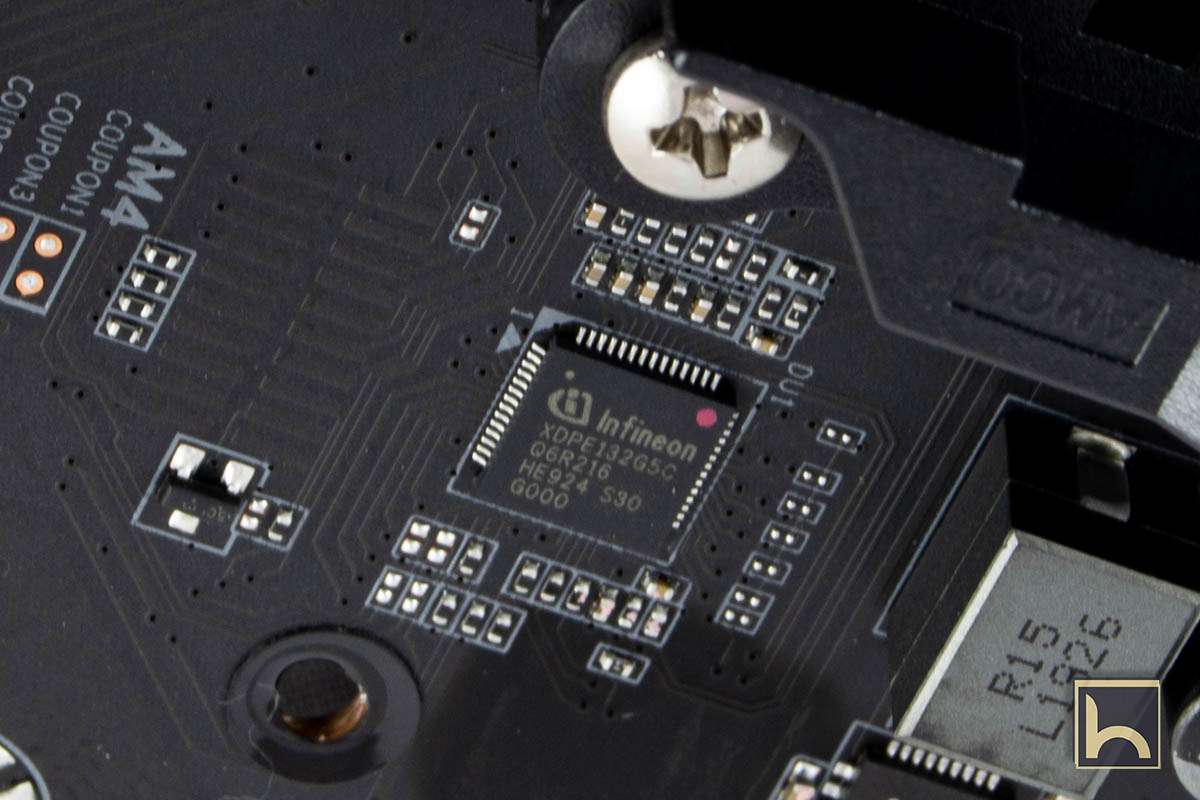

و يستخدم كل من CPU VCC و SoC VRMs International Rectifier 50A IR3556 PowIRstages ، ويتم التحكم فيه بواسطة وحدة التحكم PWM الرقمية من Infineon XDPE132G5C.
اللوحة X570 Aorus Master مدعومة ببطاقتين لاتصال الشبكات الاولى i211AT Intel NIC و هى من النوع القياسى الذى يستخدم فى أغلب اللوحات الرئيسية

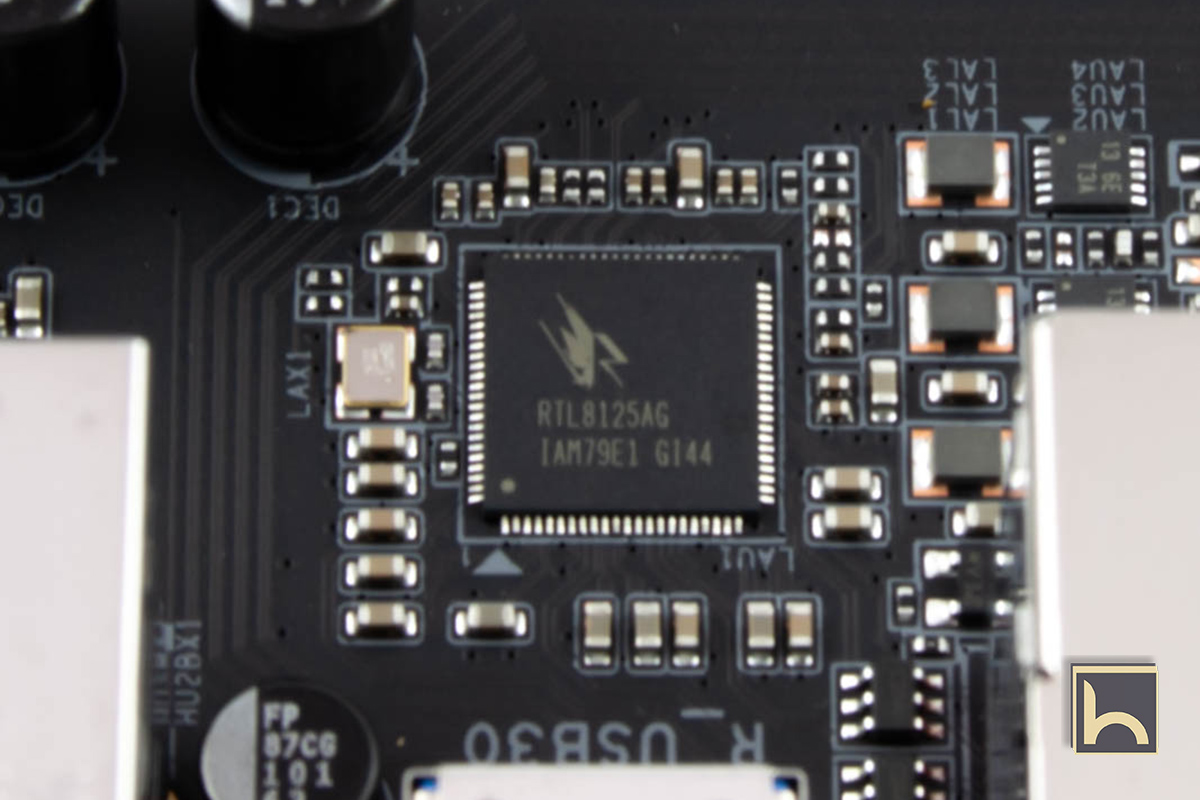

اما بطاقة الشبكة الأضافية فهى من Realtek RTL8125AG التى توفر ما يصل الى 2.5Gbit من سرعة الأتصال و هى تعتبر من البطاقات الاحترافية التى توفر اتصال ثابت أثناء جلسات الألعاب الأونلاين

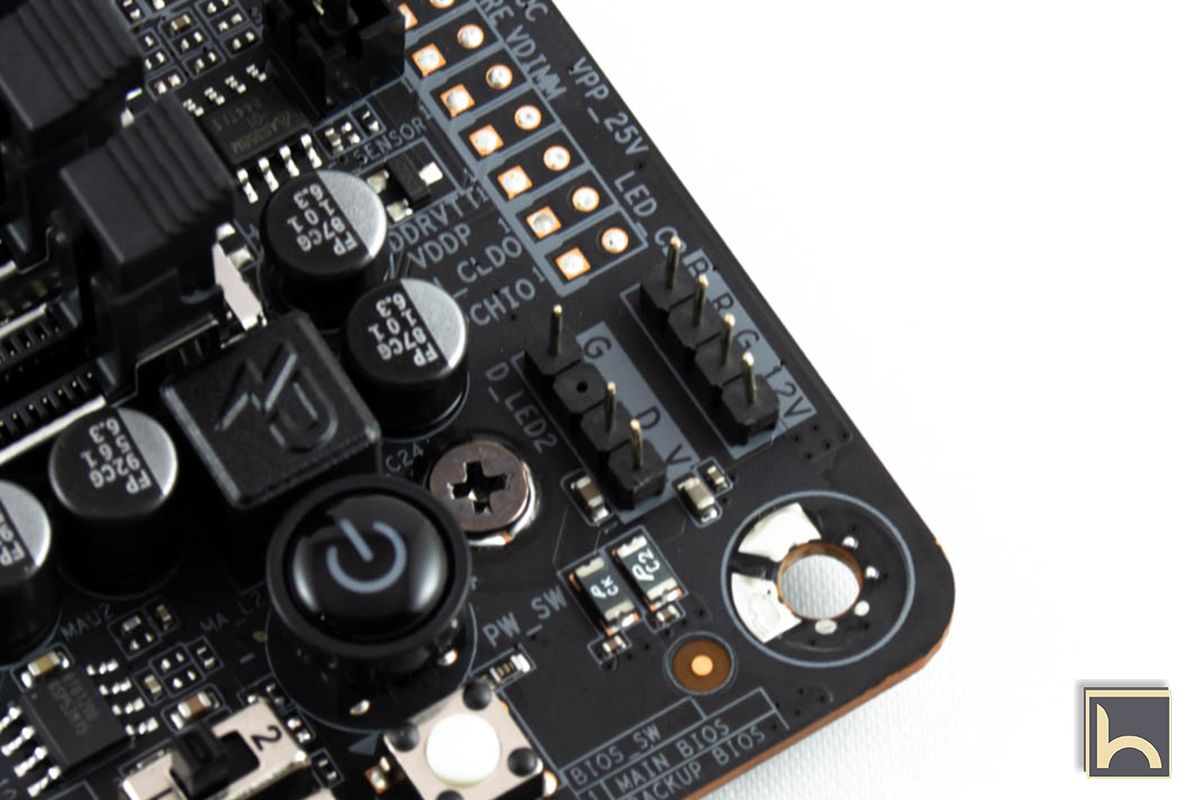

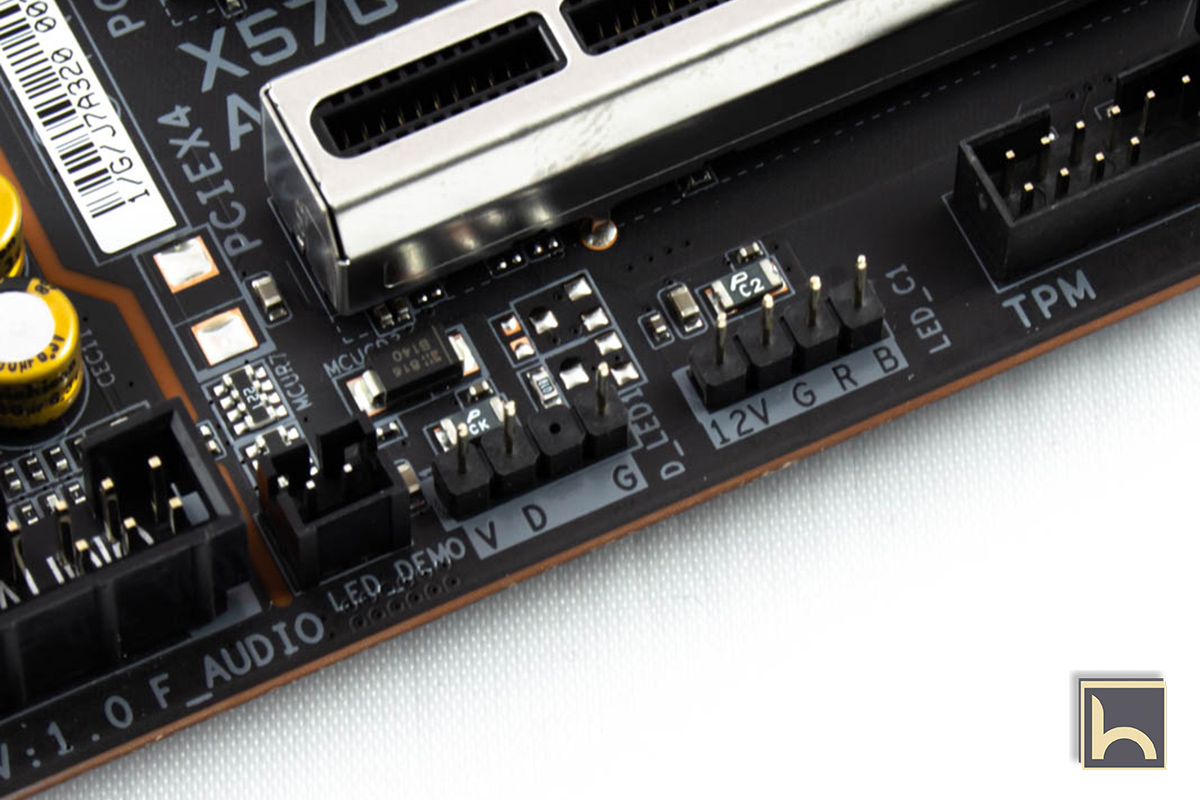

تحتوى اللوحة على رؤوس توصيل RGB و ARGB لتوصيل الملحقات الخارجية مثل المراوح و الكيسات و المشتتات و يتم مزامنتها بشكل جيد مع اللوحة و تخصيص الانماط الخاصة بك عن طريق تطبيق RGB Fusion 2.0

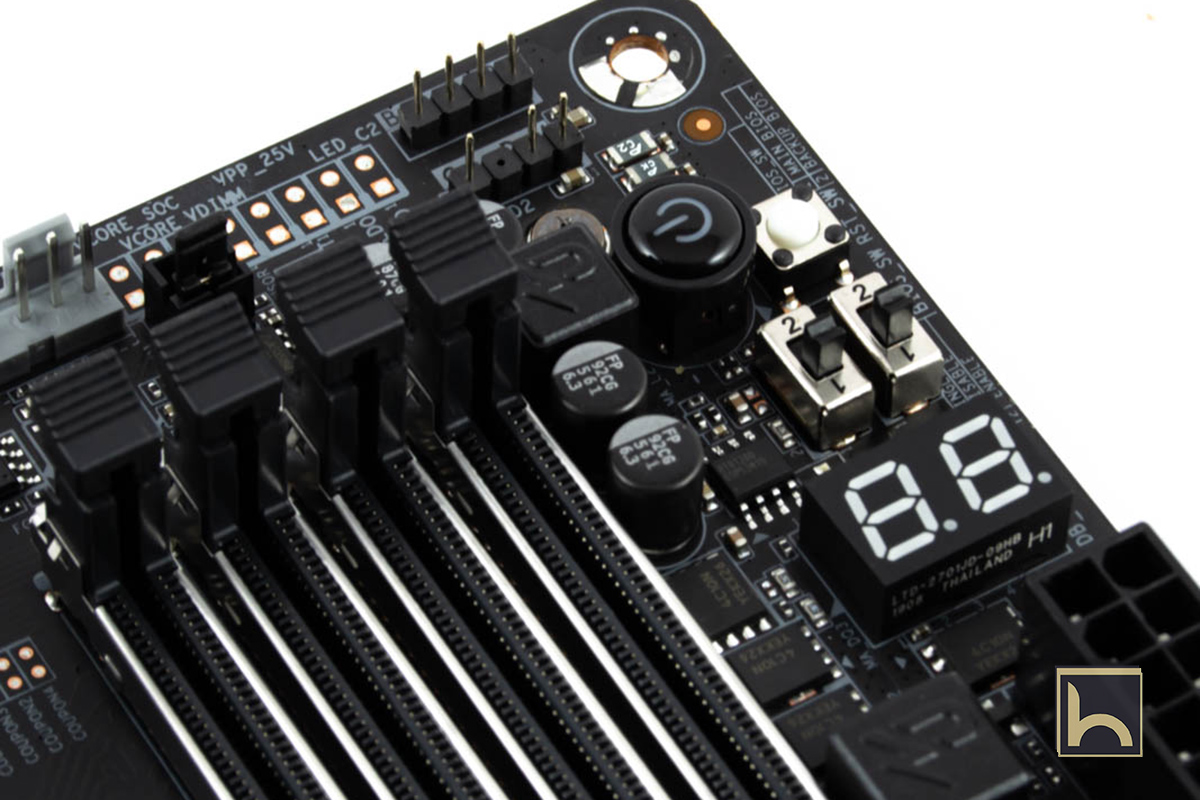

فى الجزء العلوى من الطرف الأيمن يوجد مجمعة من الأزرار و هى خاصة بعمليات التشغيل و أعادة التشغيل و هناك مفتاحين الأول من جهة اليمين هو للتبديل بين واجهتين BIOS و الأخر لألغاء خاصية Dual BIOS او تفعيلها.
و بالاسفل تجد الشاشة الرقيمة التى تعطى أرقام الدالة على الأعطالو على عمليات التحقق قبل التشغيل

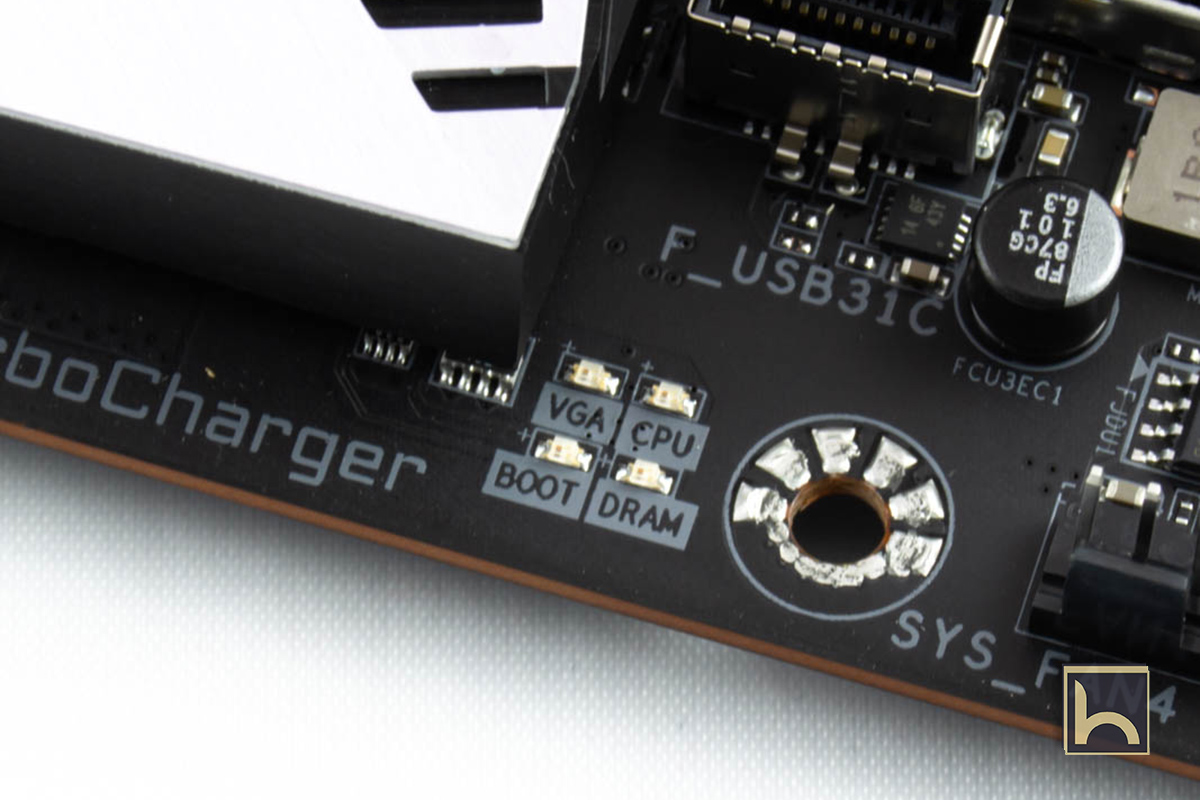

الجزء الأخير الأن و هو خاص بعملية الأقلاع عند تشغيل اللوحة الرئيسية X570 Aorus Master هناك عملية أخرى للتحقق من الاخطاء و تضىء أحدى المصابيح الصغيرة على جسم اللوحة عند حدوث أحد الأخطاء المذكورة و خطأ فى عملية الأقلاع
أختيار اللوحات الرئيسية فى المستوى الأول يحتاج الى التدقيق فى كل تفصيلة لذلك تم توضيح النقاط الأساسية الهامة التى تخص تلك اللوحة و فى الصفحات القادمة نستعرض برامج التشغيل و نتائج الأختبارات
