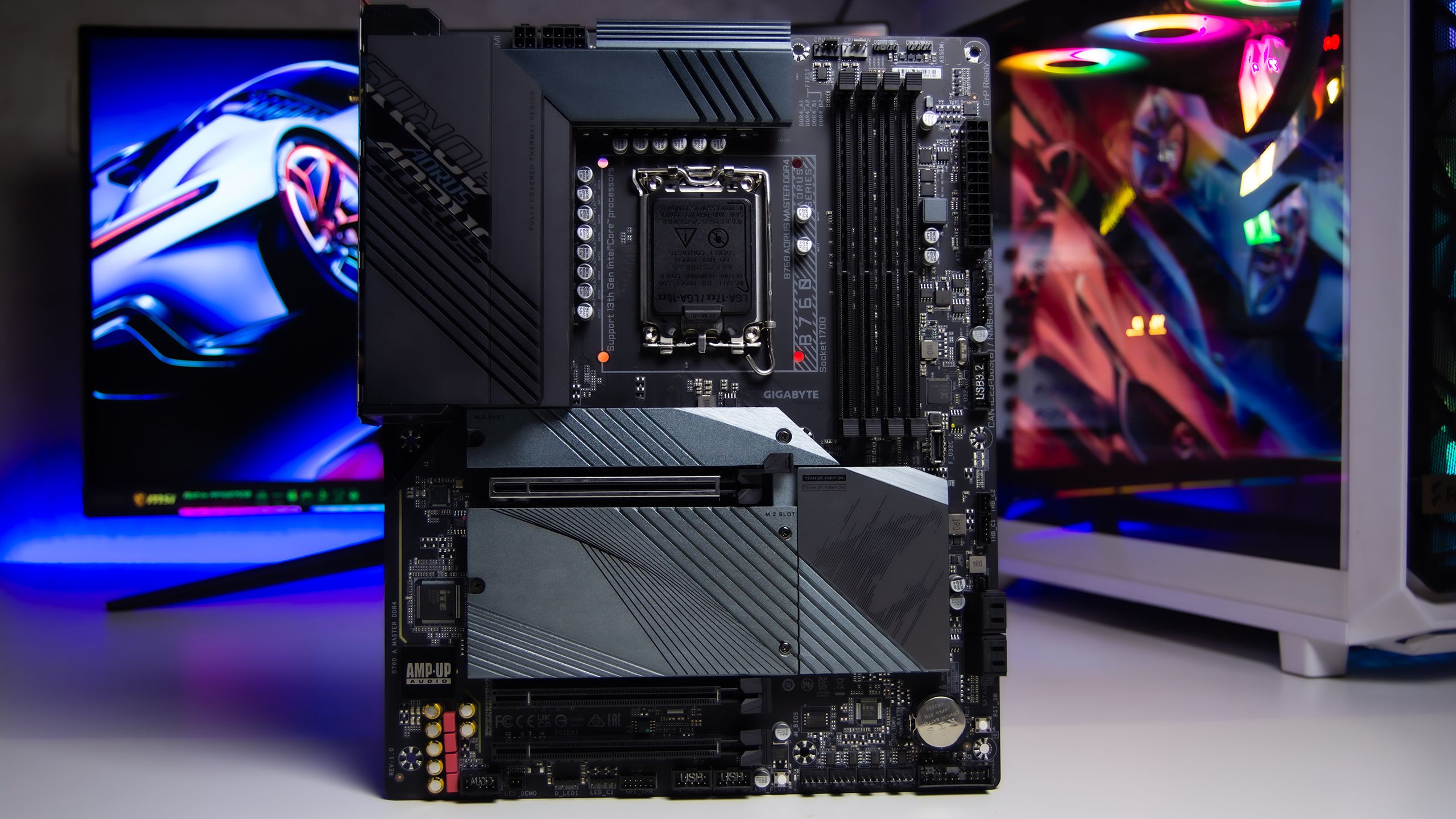

لوحة B760 Aorus Master هى لوحة القمة فى شريحة B760 لدى Gigabyte لذلك نجد أنها تتمتع بطابع علامة AORUS القوية من حيث التصميم و المظهر و نرى شعارهم متواجد فى أكثر من مكان على اللوحة و تعتبر اللوحة من اللوحات القياسية فى الحجم ATX Form Factor; 30.5cm x 24.4cm و التصميم القياسى يعتمد اربعة شقوق للذاكرة و ثلاثة فتحات لمحركات التشغيل M.2 و نظام تبريد من الألومنيوم لدوائر الطاقة و تعتمد اللون الأسود و الفضى لخافضات الحرارة فى تصميمها و توفر ستة رؤوس لتوصيل مراوح التبريد و اربعة رؤوس لتوصيل كابلات المصابيح المضيئة.

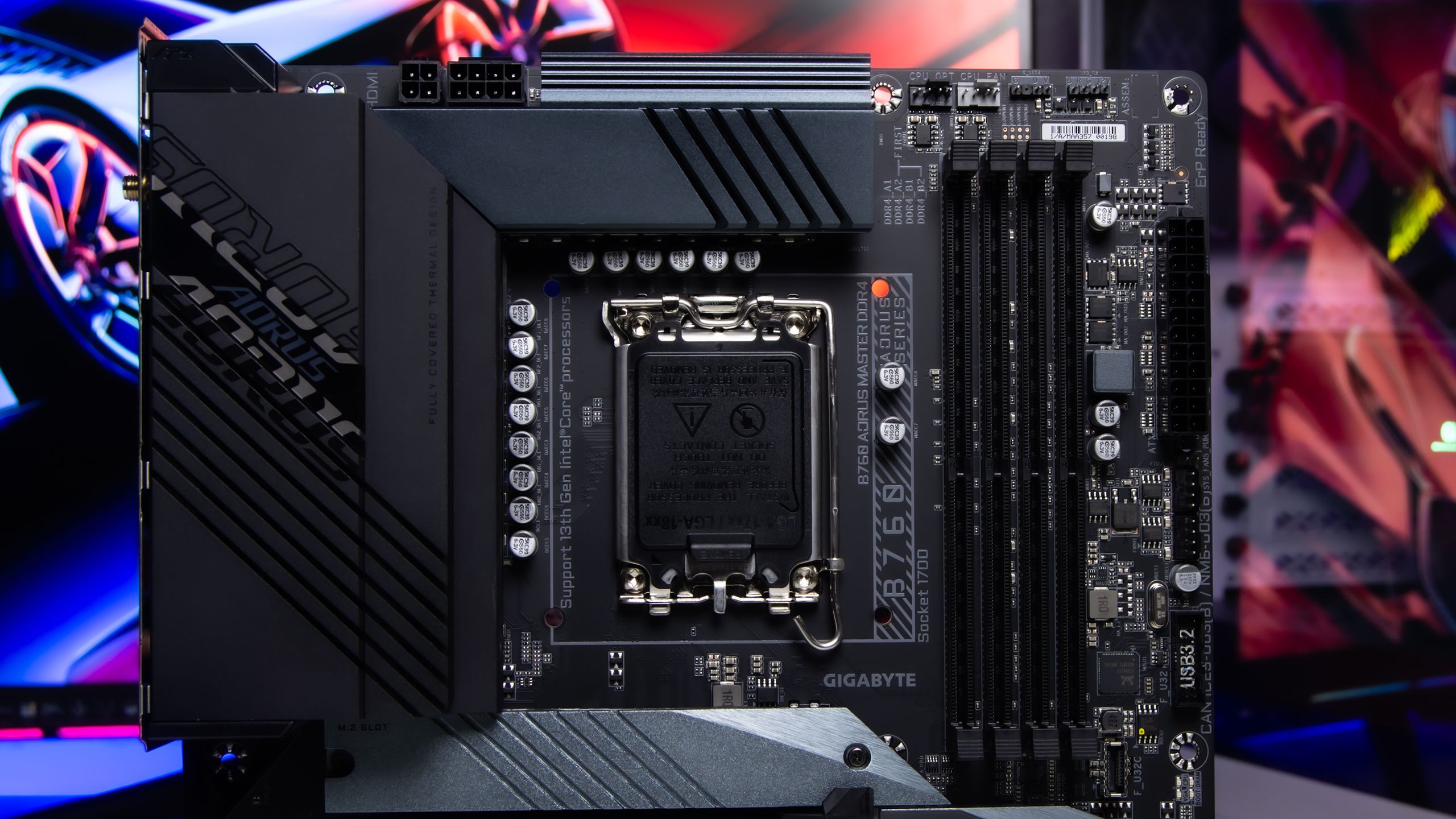

لوحة B760 Aorus Master مدعومة بالواح تبريد من الألومنيوم مطلية باللون الاسود مع منطقة المعالج التى حافظت Gigabyte على ابعاد المكثفات قدر المستطاع عن مناطق تثبيت المبردات و تعتمد لوحة B760 Aorus Master على 16 مرحلة Vcore + مرحلة واحدة VccGT + مرحلة واحدة VccAUX بأستخدام وحدة التحكم OnSemi NCP81080 و تعتمد 16 مرحلة على خوانق OnSemi NCP302155 بسعة 60 امبير الى جانب مرحلتين تعتمد على خوانق DrMOS طراز Intersil 99390 و لا تعتمد Gigabyte على المضاعف فى دائرة الطاقة و لكنها تعمل بطريقة متوازية أى أن كل أثنان من لخوانق يستقبلان أشارة واحدة و تعتمد هنا على الاتصال المباشر بين الخوانق و وحدة التحكم و يتم تبريد وحدة الطاقة بقطعة من الألومنيوم يقريبا نصف كيلو جرام مقسمة الى جزئين و هى كافية جدا لأقوى معالجات Intel Core I9 13900K نظرا لأنها لا تدعم كسر سرعة المعالجات

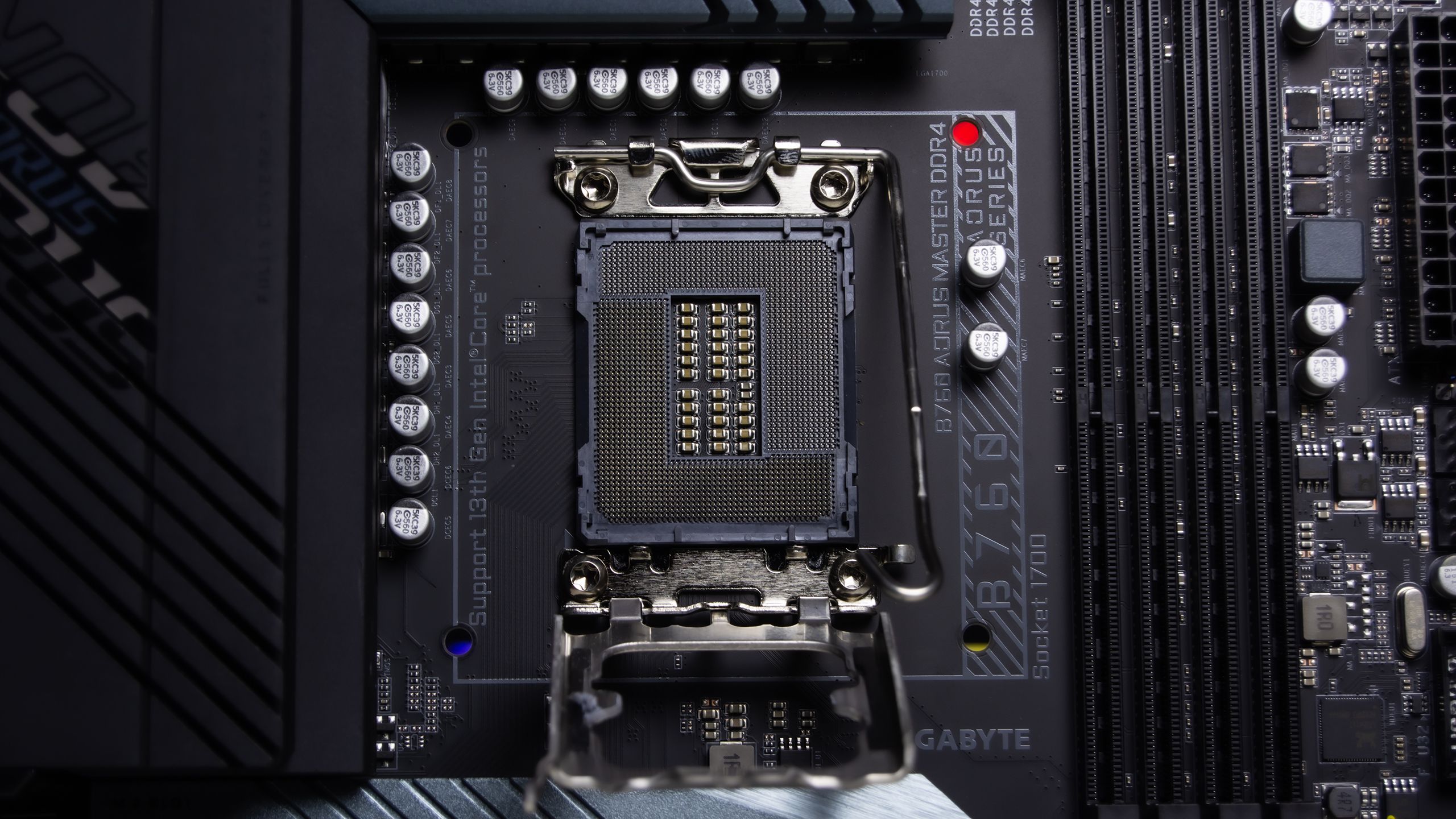

تدعم لوحة B760 Aorus Master مقبس LGA 1700 الجديد الذى يأتى بتصميم جديد مشابه لمقبس LGA 2066 و يتوافق مع معالجات الجيل الثانى عشر Alder Lake و أيضا الجيل الثالث عشر Raptoe Lake

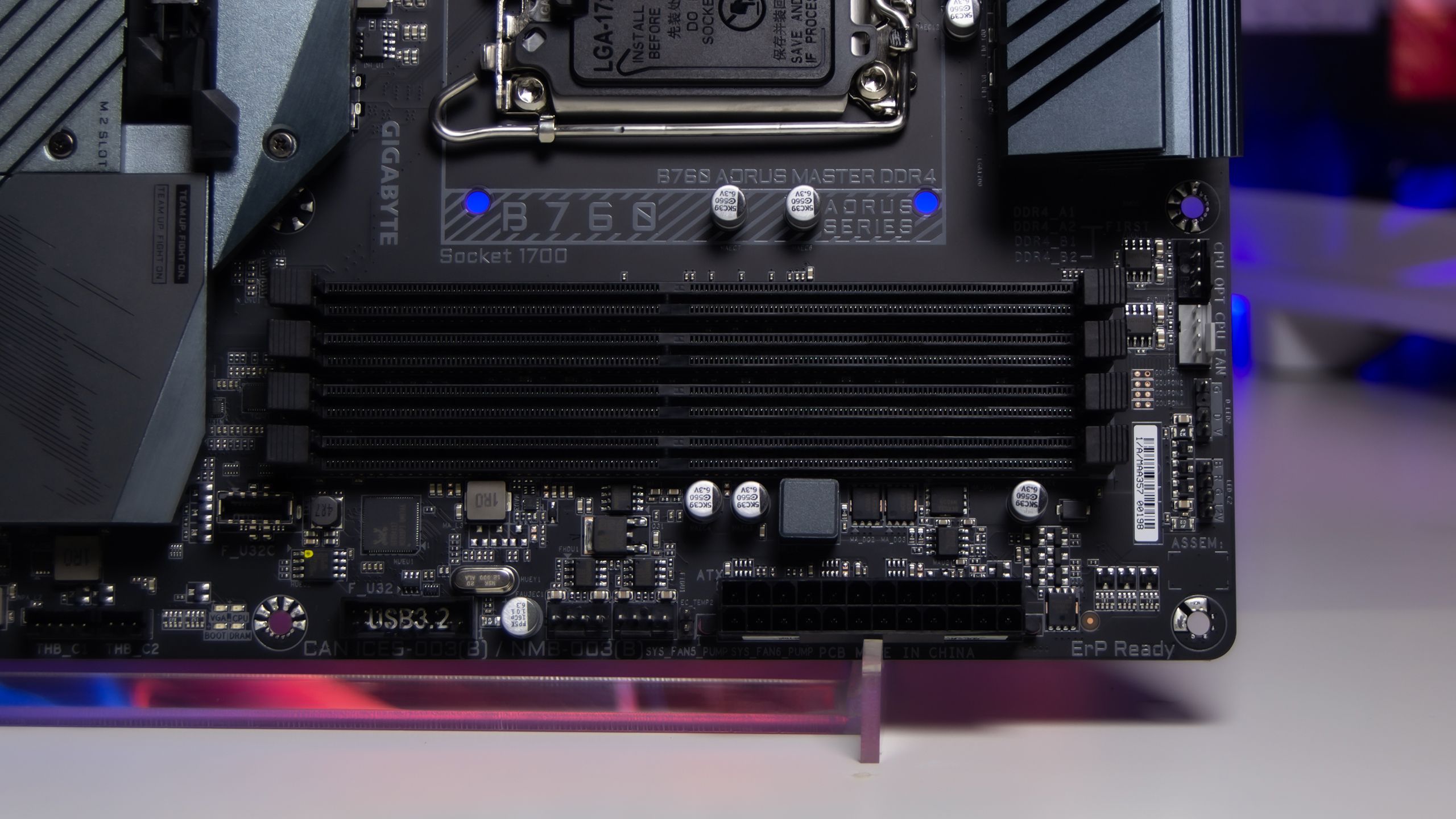

تدعم لوحة Gigabyte B760 Aorus Master دعم أصلى لذاكرة DDR4 بسعة تصل الى 128 جيجابايت بواقع اربعة شرائح و لكنها ليست مصفحة بغلاف فولازى و تدعم سرعات تصل الى 5333 ميجاهرتز مع دعم تقنية XMP من Intel مع خيارات كسر السرعة

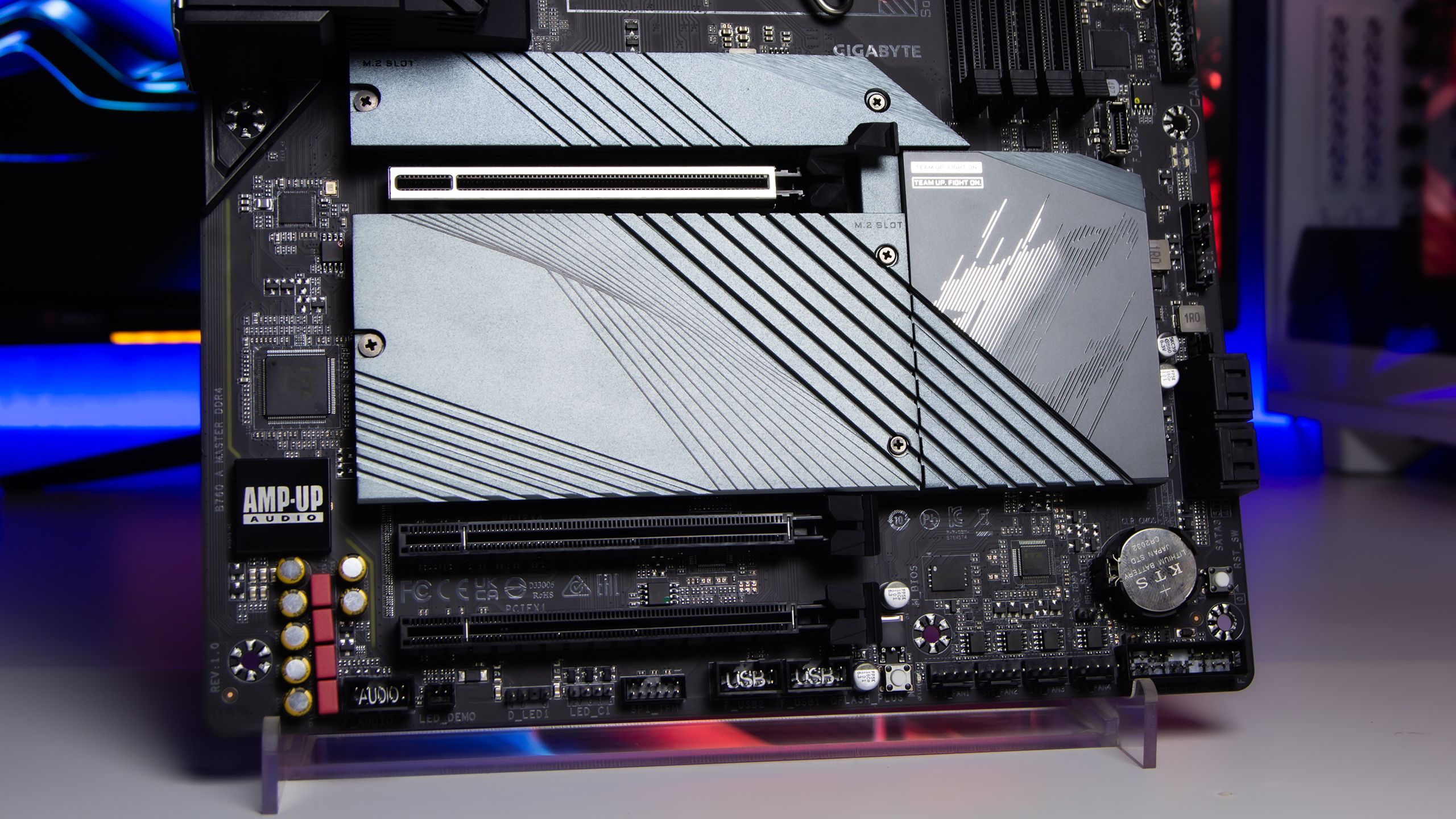

توجد فى الجزء السفلى ثلاثة فتحات PCI-Express x16 على اللوحة B760 Aorus Master الفتحة العلوية متوافقة مع معيار PCIe 4.0 و تستمد مسارتها من المعالج و هى مصفحة بالمعدن و الفتحتان بالأسفل هم فتحات PCI-Express x16 غير مصفحتان بالمعدن و تعمل على معيار PCIe 3.0 و يتم تغذيتهم بالمسارات من مجموعة شرائح B760 بحيث ينتهى بهما الأمر كونهم فتحة واحدة PCIE X4 و أخرى PCIE X1 متوافقة مع المعيار PCIe 3.0

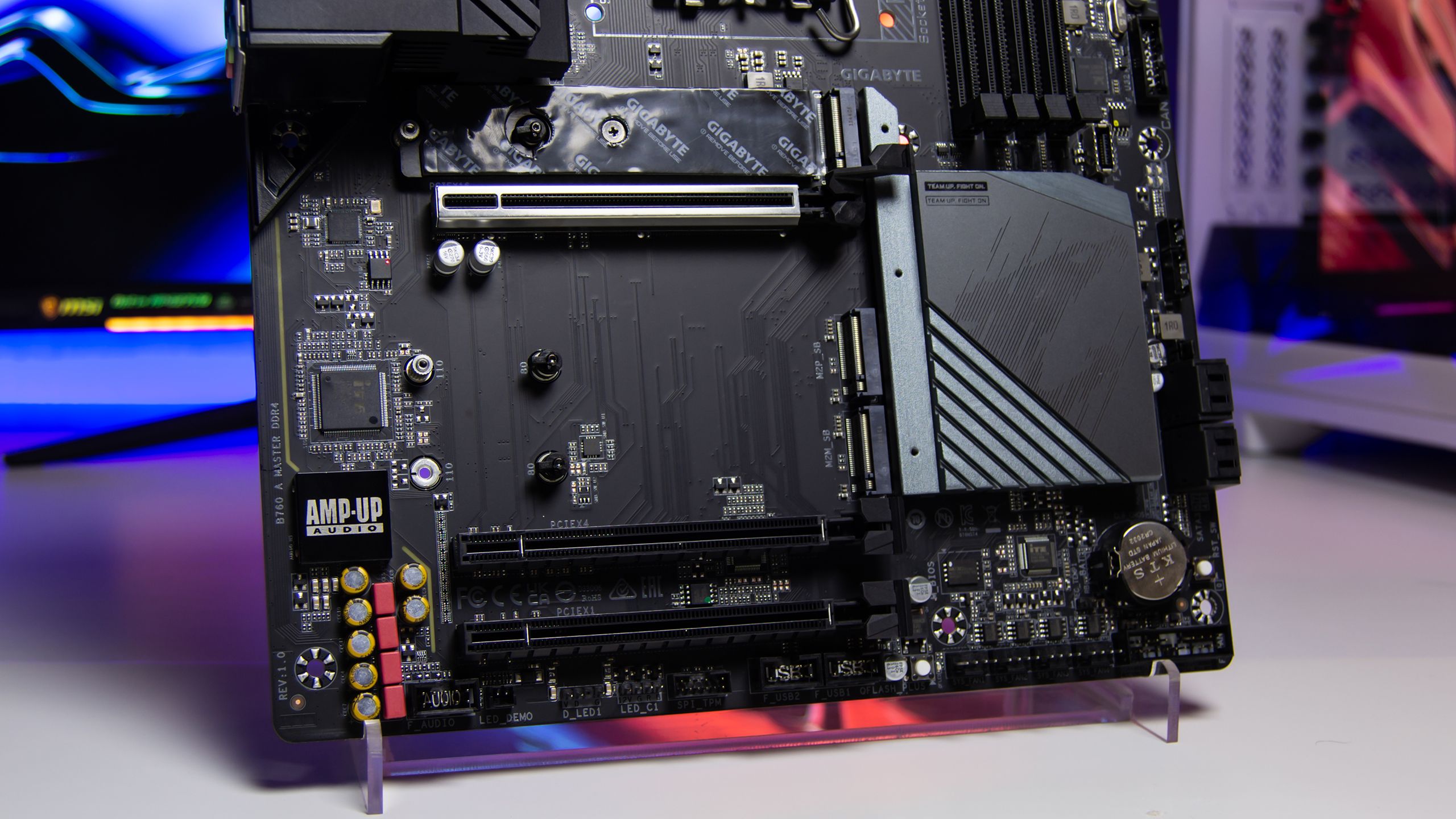

لننتقل الى الأجزاء المغطاه أسفل المببدات الحرارية فى لوحة B760 Aorus Master لنجد ثلاثة فتحات M.2 أثنان منهم متوافقان مع معيار PCIe Gen 4.0 أما الفتحة الثالثة بالأسفل فهى متوافقة مع معيار PCIe Gen 3.0 و تستمد الفتحة الأولى أسفل المعالج المصفحة بالفولاذ مساراتها من المعالج أما الثلاثة فتحات بالاسفل فتستمد مساراتها من شريحة B760 و لا تأتى مصفحة بالمعدن و كلا الفتحات متوافقة مع الأبعاد القياسية لمحركات التشغيل M.2 و تدعم الثلاثة فتحات M.2 PCIe SSD

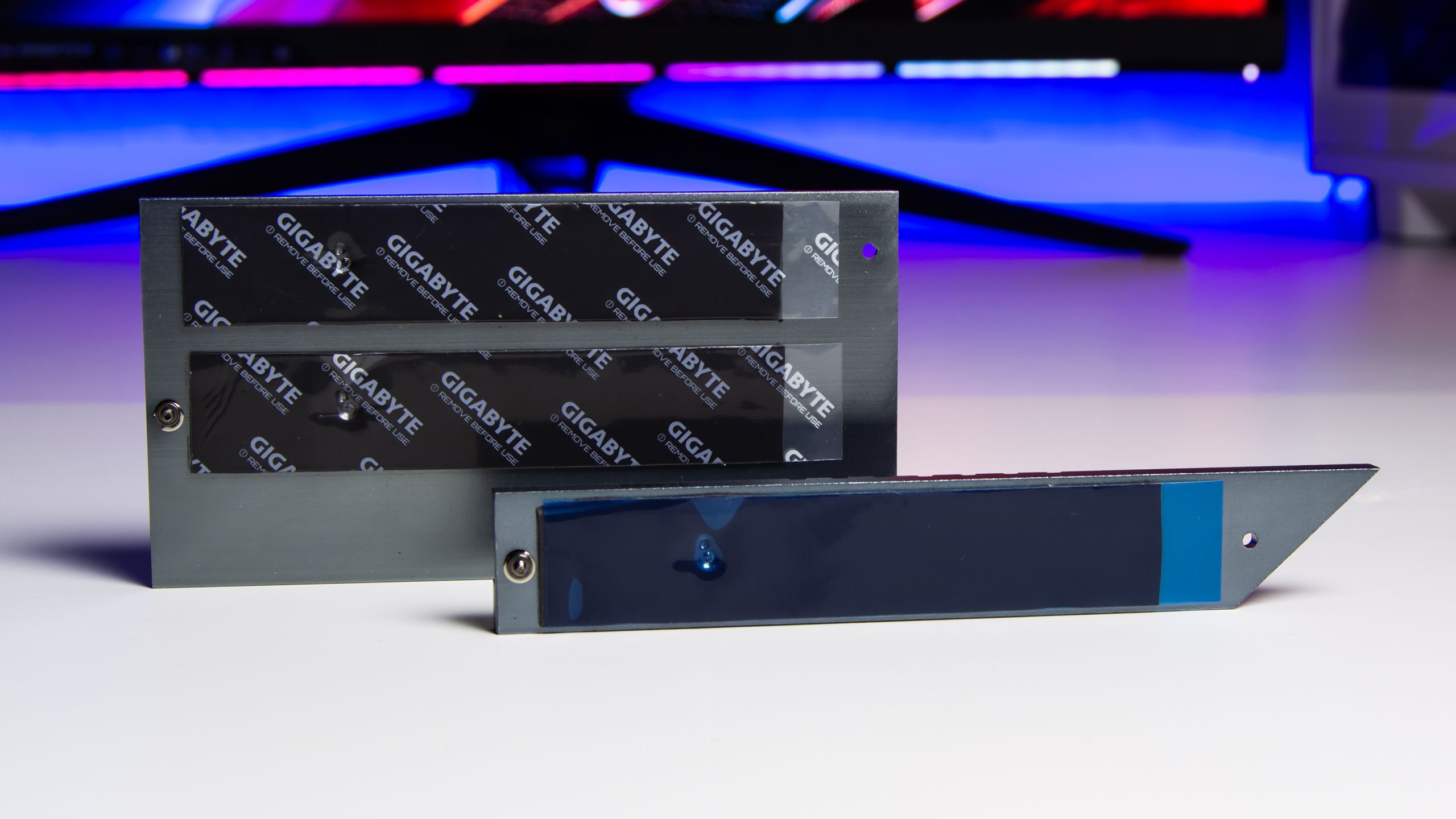

منفذ M.2 الأول يأتى بخافض حرارة منفصل خاص به أما الأثنان فى الأسفل فهى تتشارك فى خافض حرارة واحد و خافضات الحرارة مصنوعة من الألومنيوم و مصقولة بشكل جيد و يمكنها التخلص من حرارة محركات التشغيل بسبب سماكتها الزائدة و ايضا تأتى مدعمة بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى

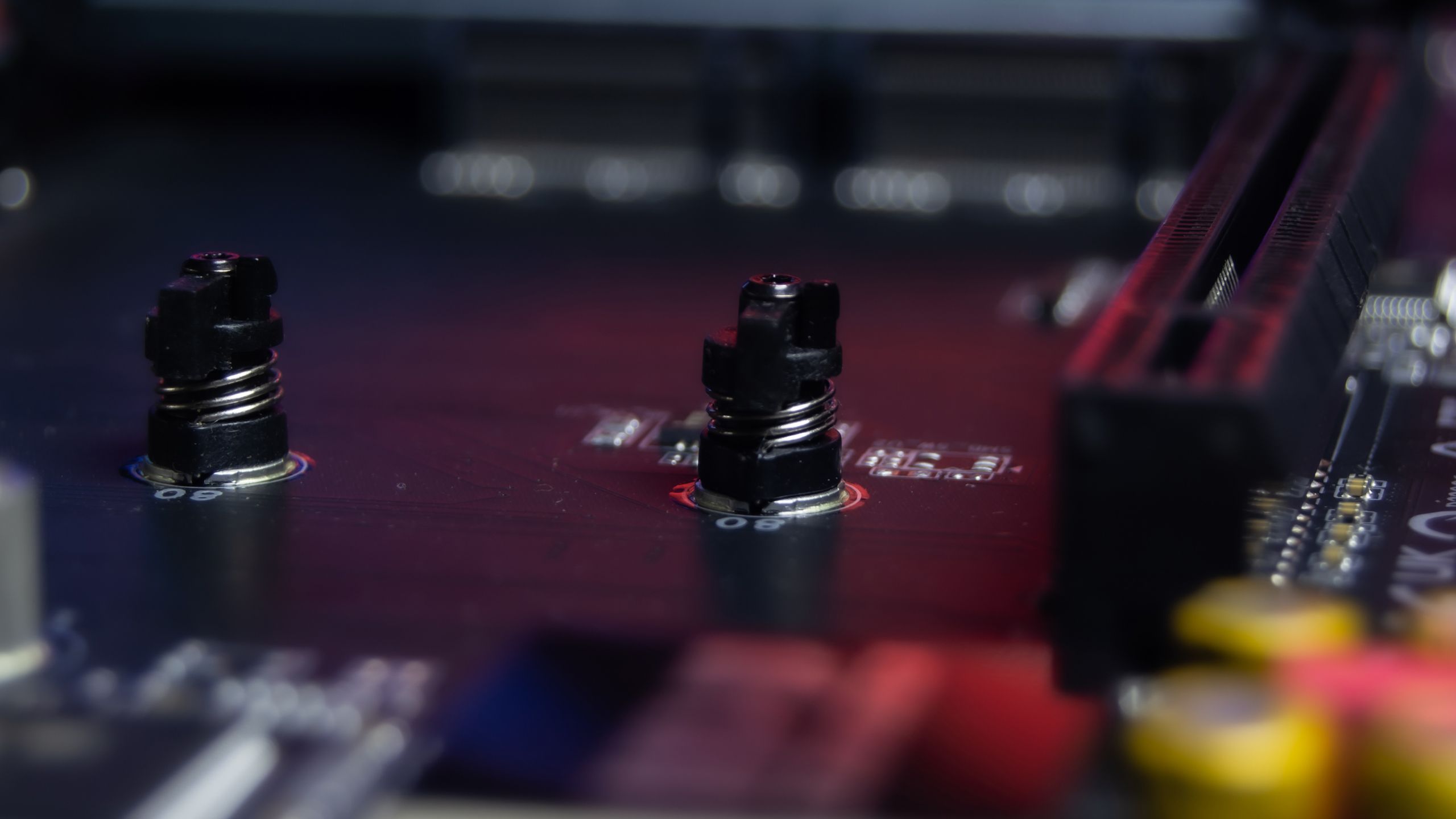

تغيير جديد على طريقة تثبيت محركات التشغيل من نوع M.2 SSD فبدلا من استخدام المسامير فى التثبيت على اللوحة الرئيسية فقد أضافت Gigabyte طريقة أخرى و هى تشبه مفتاح يتم ادارته نصف دائرة ثم وضع مرك التشغيل و ترك المفتاح ليقوم بتثبيت القرص فى مكانه

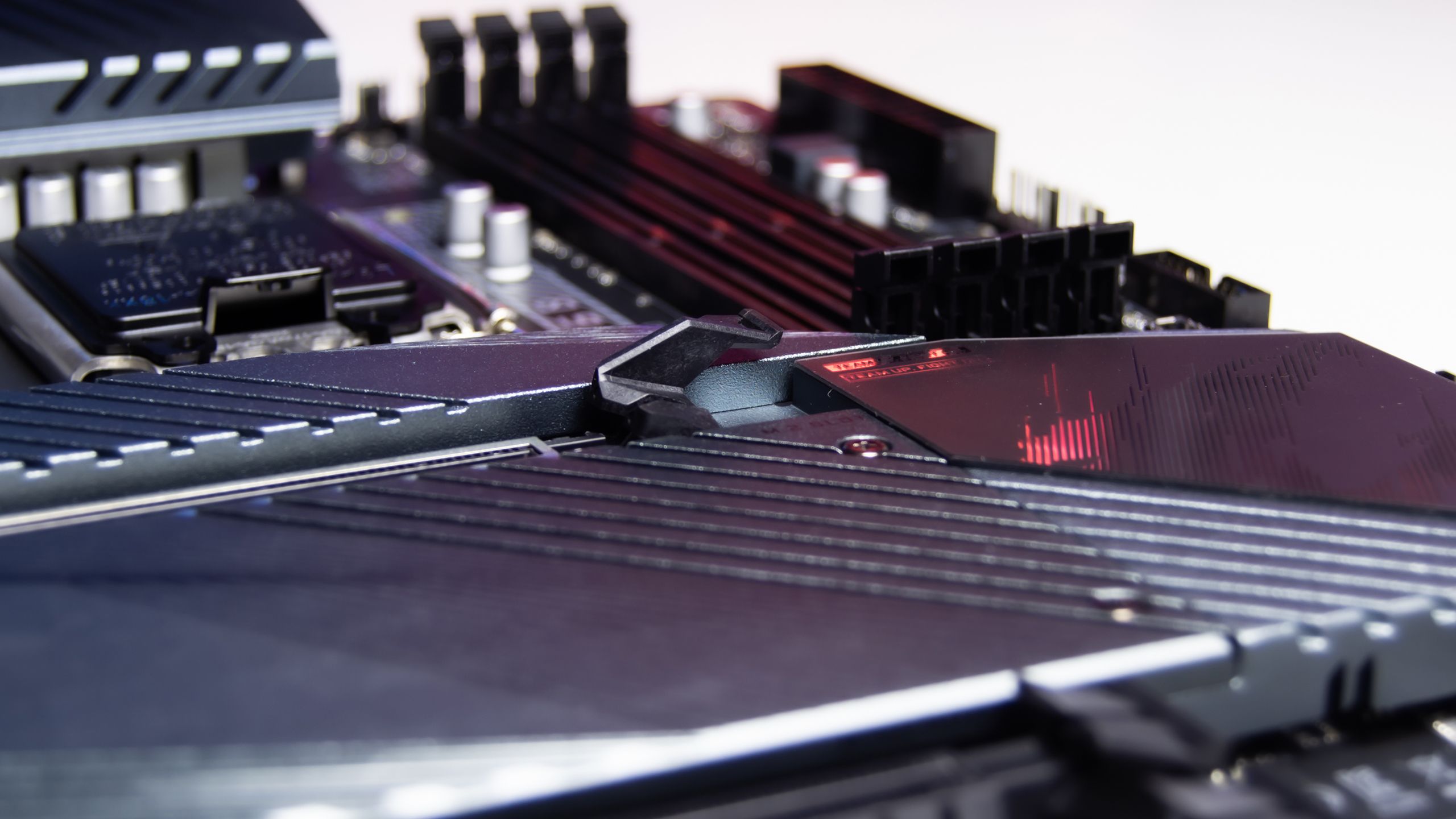

تعتمد أيضا لوحة B760 Aorus Master على الطرقة الجديدة التى أبتكرتها Gigabyte لازالة البطاقة الرسومية من منفذ PCIe على اللوحة و نرى ذراع تم اضافته عند الضغط عليه يتم ازالة البطاقة الرسومية

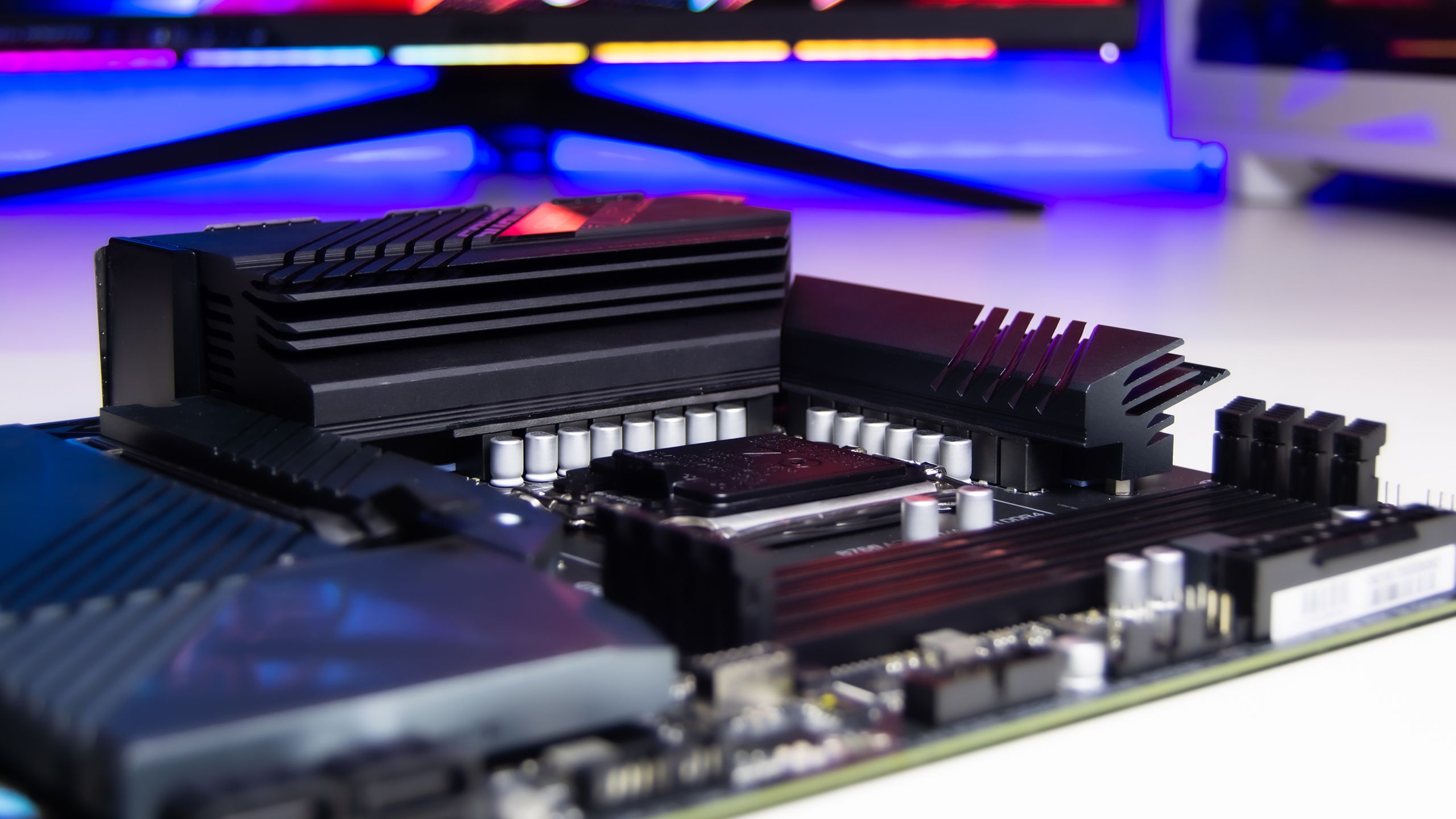

بالرغم من ان لوحة B760 Aorus Master لا تدعم كسر سرعة المعالجات الى ان تبريد دوائر الطاقة ضخم جدا و تستخدم Gigabyte كتلتين من الألومنيوم احداهما تأى بأرتفاع ضخم لضمان عملية تبريد ناجحة لدوائر الطاقة حتى تستطيع اللوحة توفير الطاقة المستقرة لطرازات المعالجات المتطورة Core I9

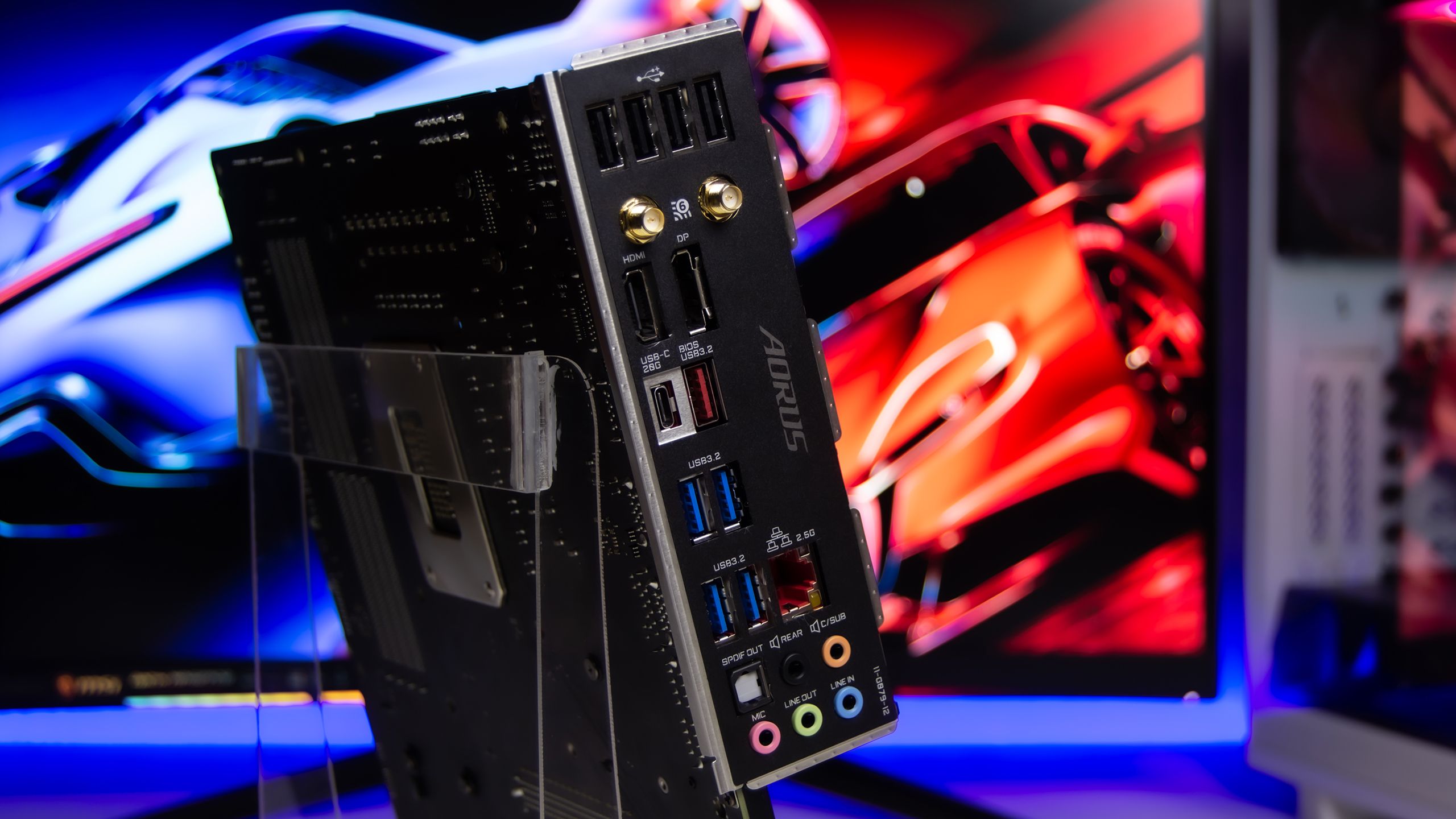

لنمر بشكل سريع على الموصلات الخارجية و الداخلية على اللوحة الرئيسية B760 Aorus Master و نبدأ بلوحة المدخلات و المخرجات الخلفية و التى تأتى مدمجة فى اللوحة نفسها و هى تحتوى على أربعة منافذ USB 3.2 Gen1 Type-A و مخرجات 2x 2T2R لهوائي Wi-Fi و أربعة منافذ USB 2.0 ومنفذ USB 3.2 Gen2x2 Type-C و لاتصال الشبكات RJ-45 بسرعة 2.5 جيجابت في الثانية ثم منفذ DisplayPort 1.2 و منفذ HDMI 2.0 و خمسة موصلات صوت فقط 3.5 مم و منفذ S / PDIF البصري للصوت الرقمي

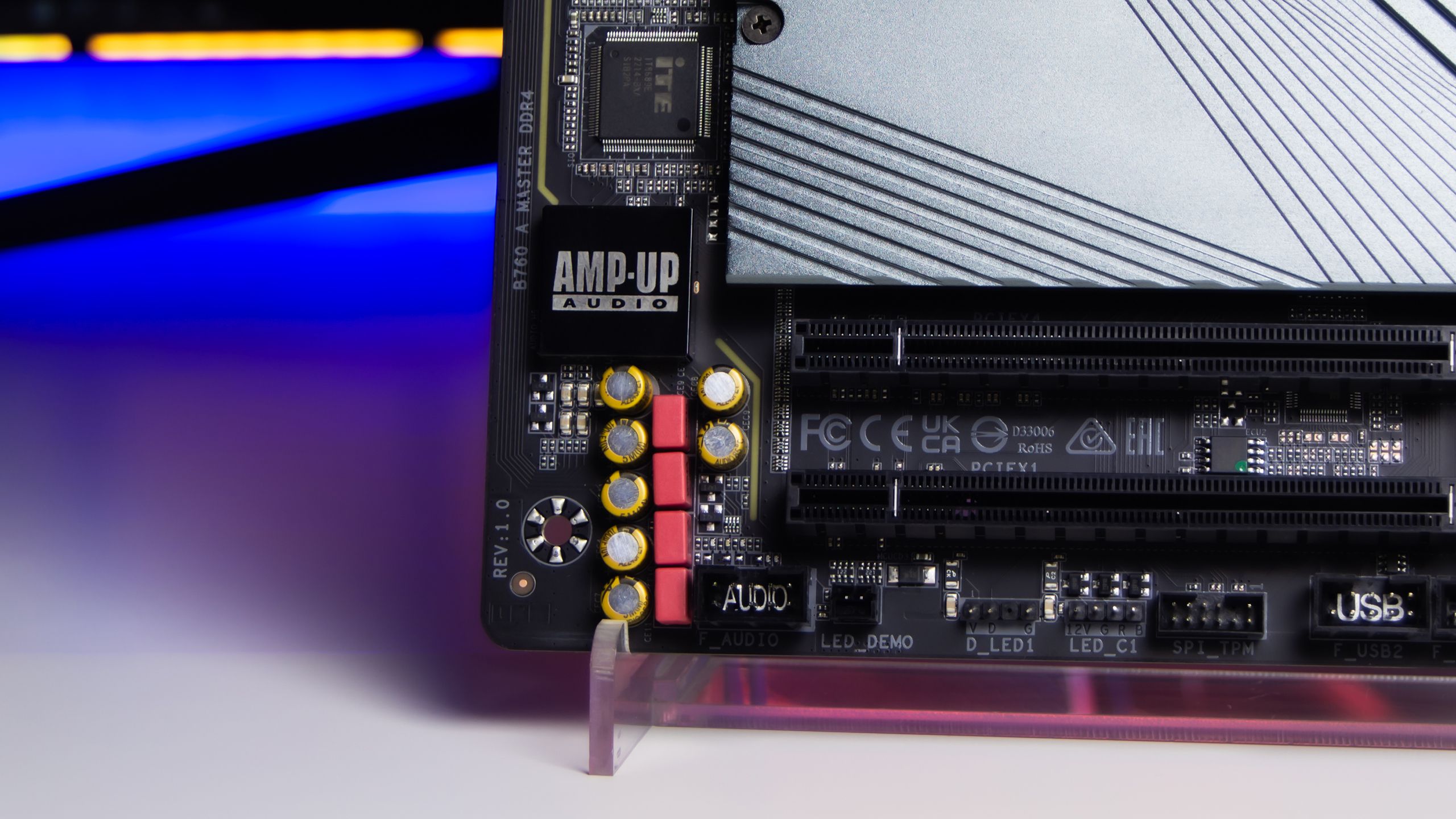

بسبب ان شريحة الصوت مغطاه بدرع معدنى بشعار AMP-UP الذى يمنع تحديديها بالعين و لكن مع الفحص الدقيق نكتشف ان هذه اللوحة تأتى مع بطاقة الصوت ALC1220 مدمجة و هى بطاقة رائعة دائما ما نراها فى اللوحات المتقدمة و يرافقها مكثفات Chemicon و WIMA المتميزة التي يجب أن تساعد في تحسين تجربة الصوت مع هذه اللوحة

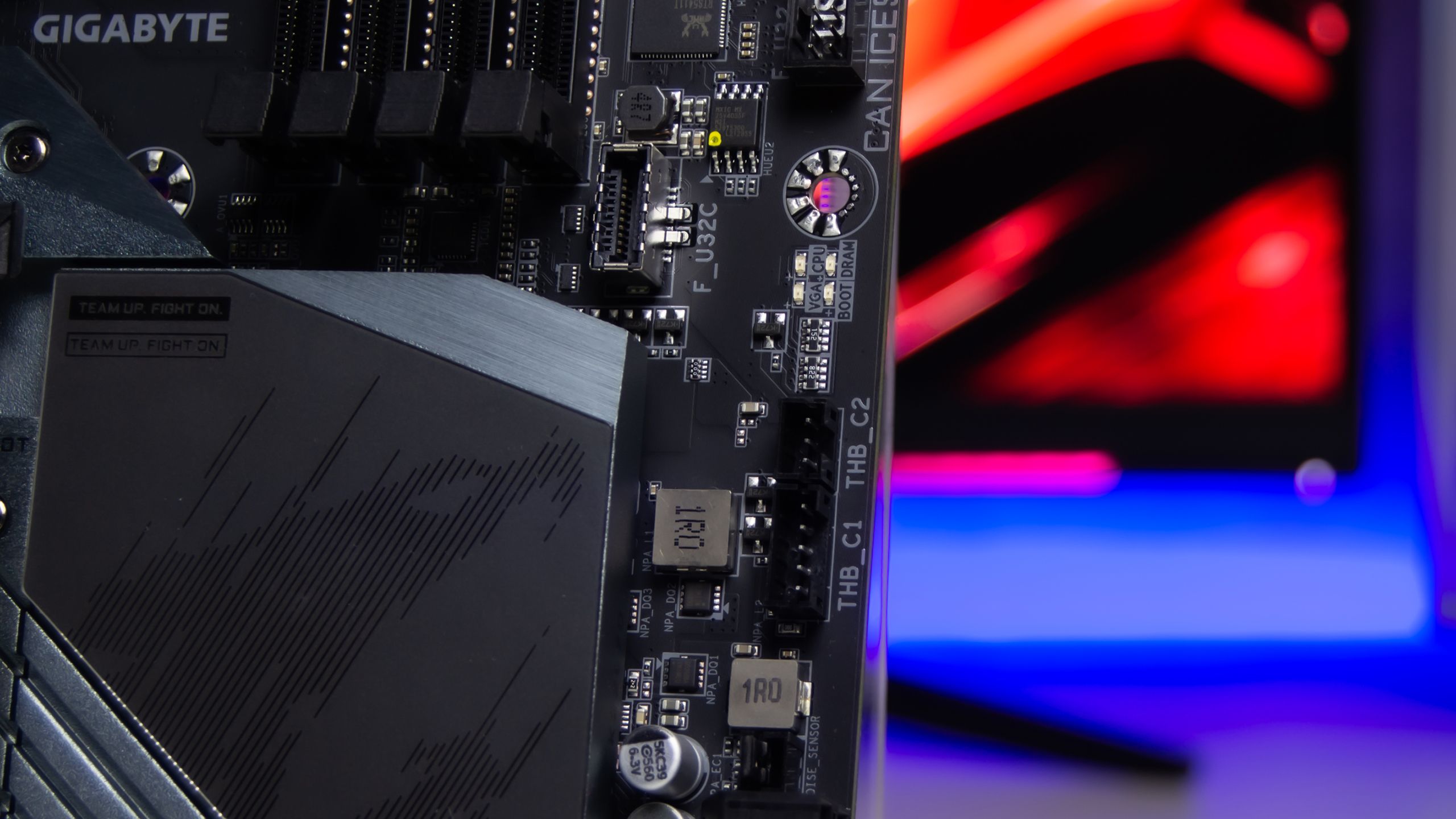

تدعم لوحة B760 Aorus Master موصل USB 3.2 Gen2x2 Type-C لمقصورة الكيسة الأمامية بالاضافة الى منفذين لاضافة GIGABYTE Thunderbolt add-in card
انتهينا من أستعراض اللوحة الرئيسية Gigabyte B760 Aorus Master المليئة بالكثير من الميزات و ننتقل الى مرحلة الأختبارات و الحديث عن أداء لوحتنا
