الشرائح و دوائر الطاقة
بعد ان وضحنا تفاصليل و مميزات اللوحة Gigabyte Aorus B360 Gaming 3 WIFI ظاهريا الان نقترب اكثر من مكونات اللوحة الداخلية و التى توضح جودة تصنيع اللوحة

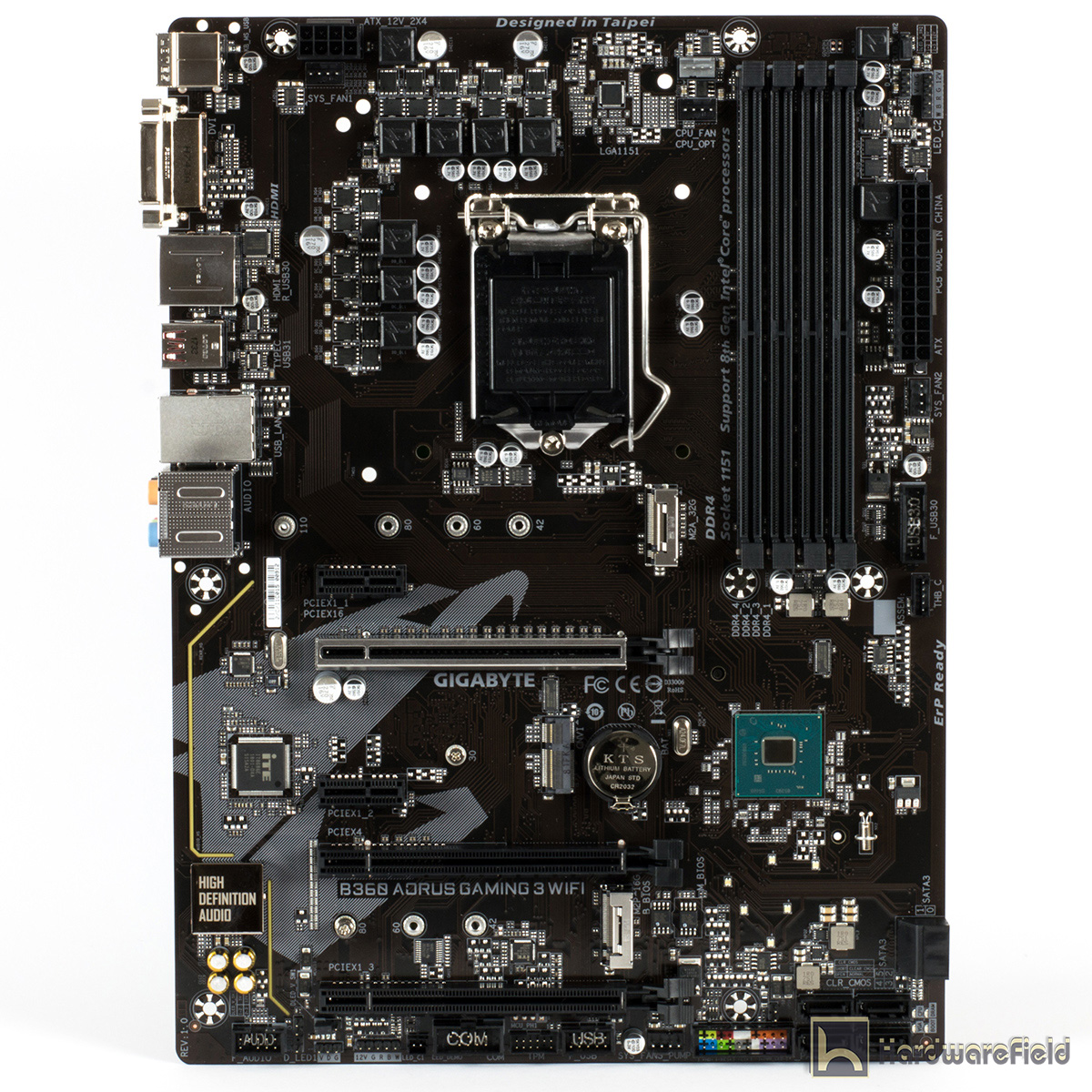

و هنا تظهر امامنا اللوحة بدون الاغطية و المشتتات و يظهر بها عدد منافذ توصيل المراوح و اماكنها و ايضا اماكن توصيل كابلات الاضاءة الخارجية RGB لكن يستوجب الامر الاقتراب أكثر من ذلك لمعرفة تفاصيل أكثر عن اللوحة الرئيسة

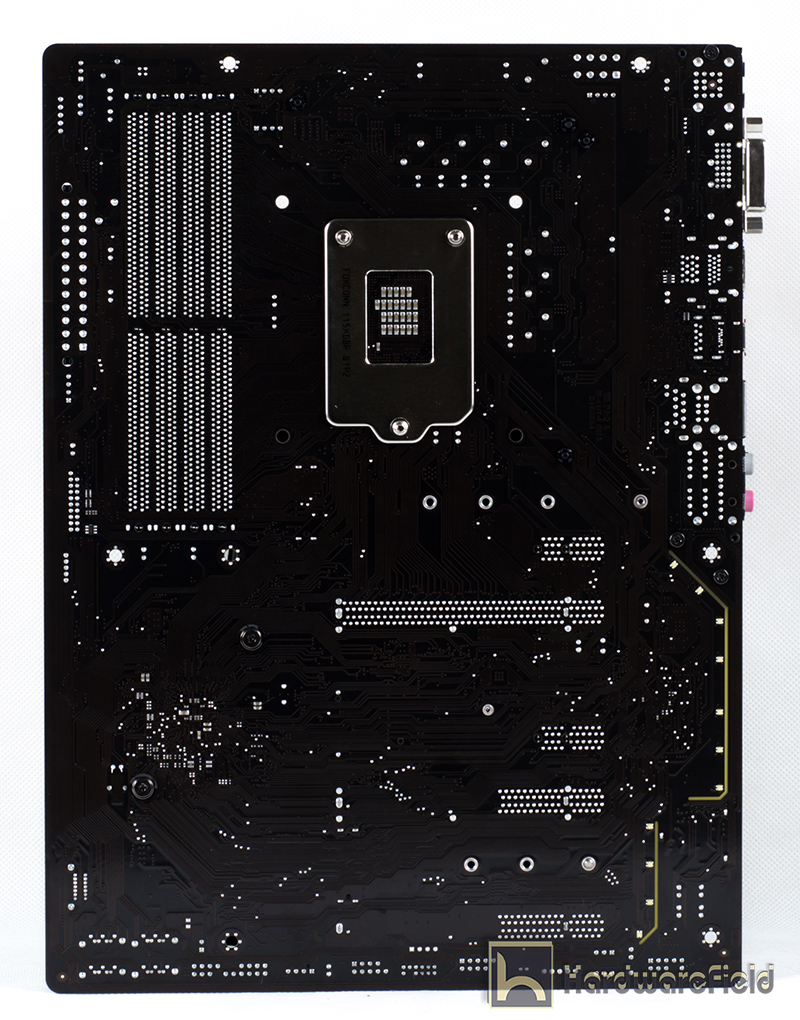

من الخلف باللون الاسود و يظهر بها الكثير من نقاط لحام مكونات اللوحة و ايضا الخط العازل لطبقات الصوت عن طبقات اللوحة الرئيسية

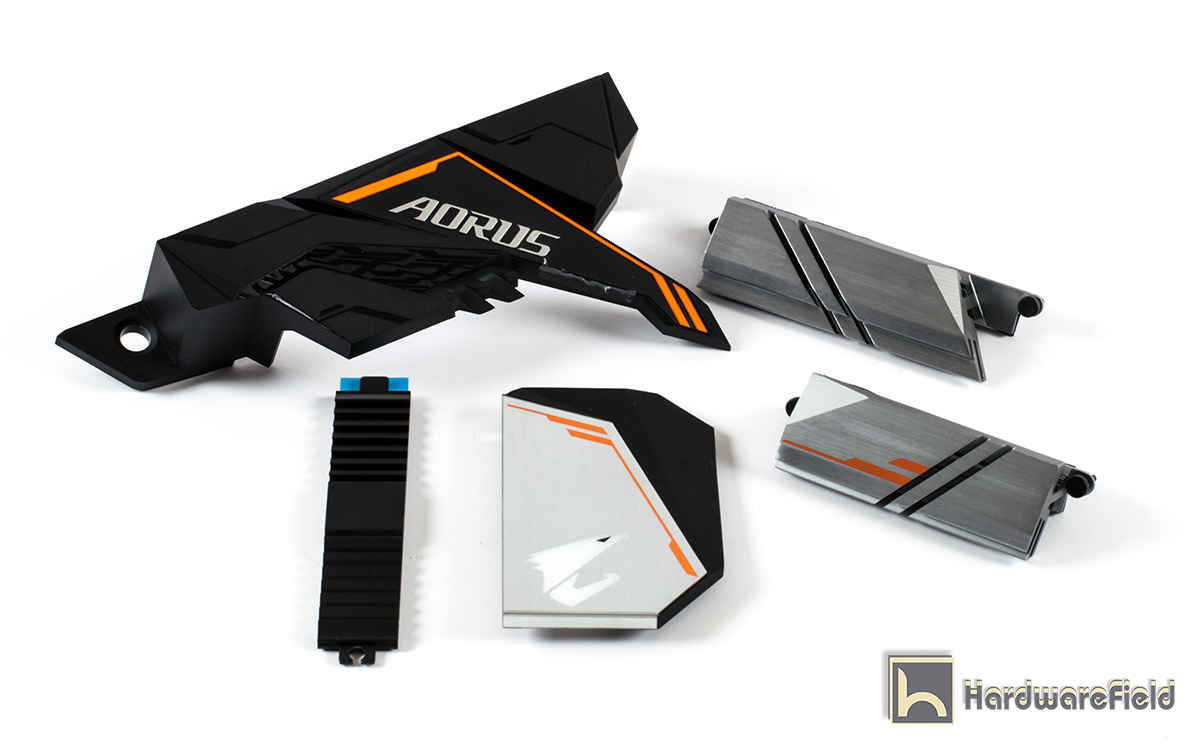

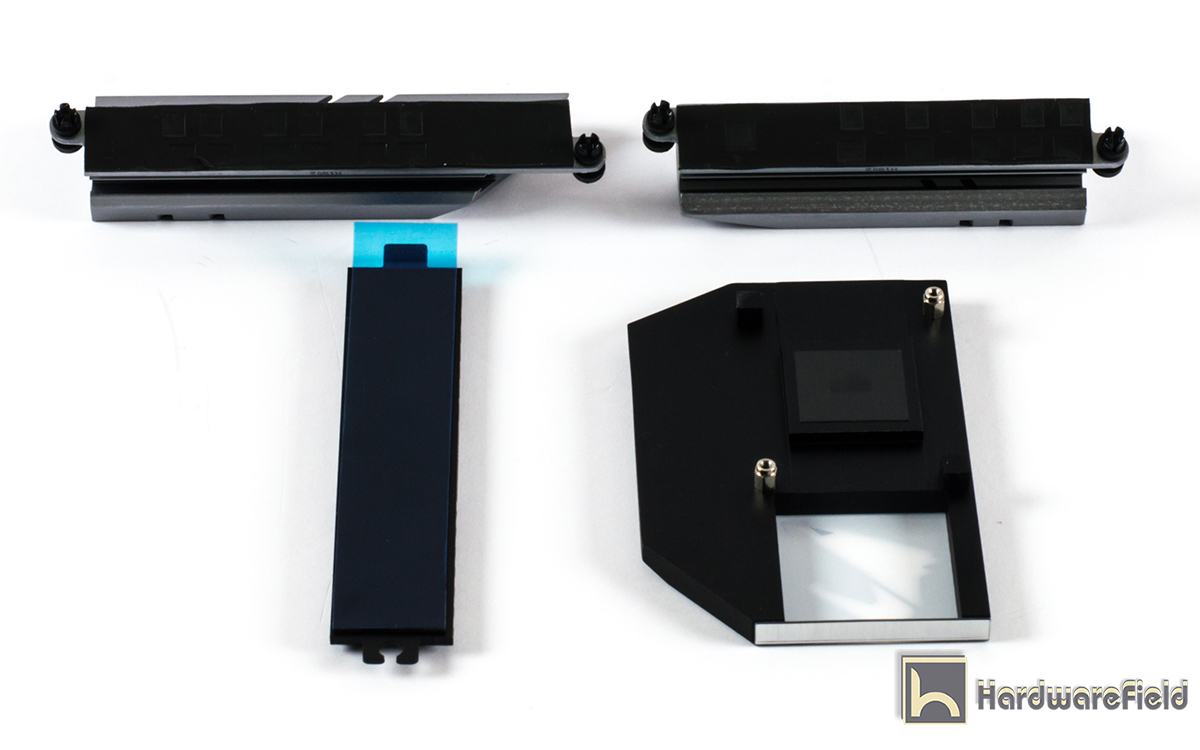

تمتاز اللوحة بتبريد جيد لدوائر الطاقة و شريحة اللوحة الام B360 حتى تعمل اللوحة بامان تام مع معالجات الجيل الثامن التى تاتى بستة انوية

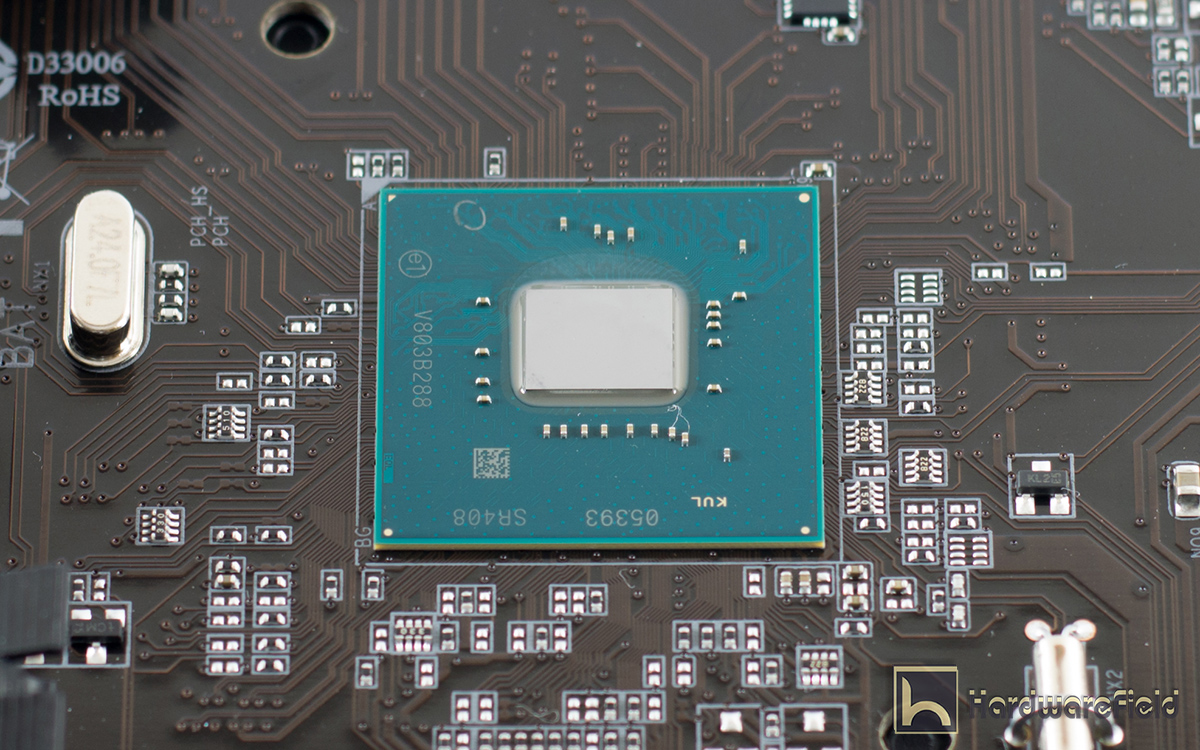

و هنا شريحة B360 و التى تحدثت عنها فى الصفحة الاولى من المراجعة

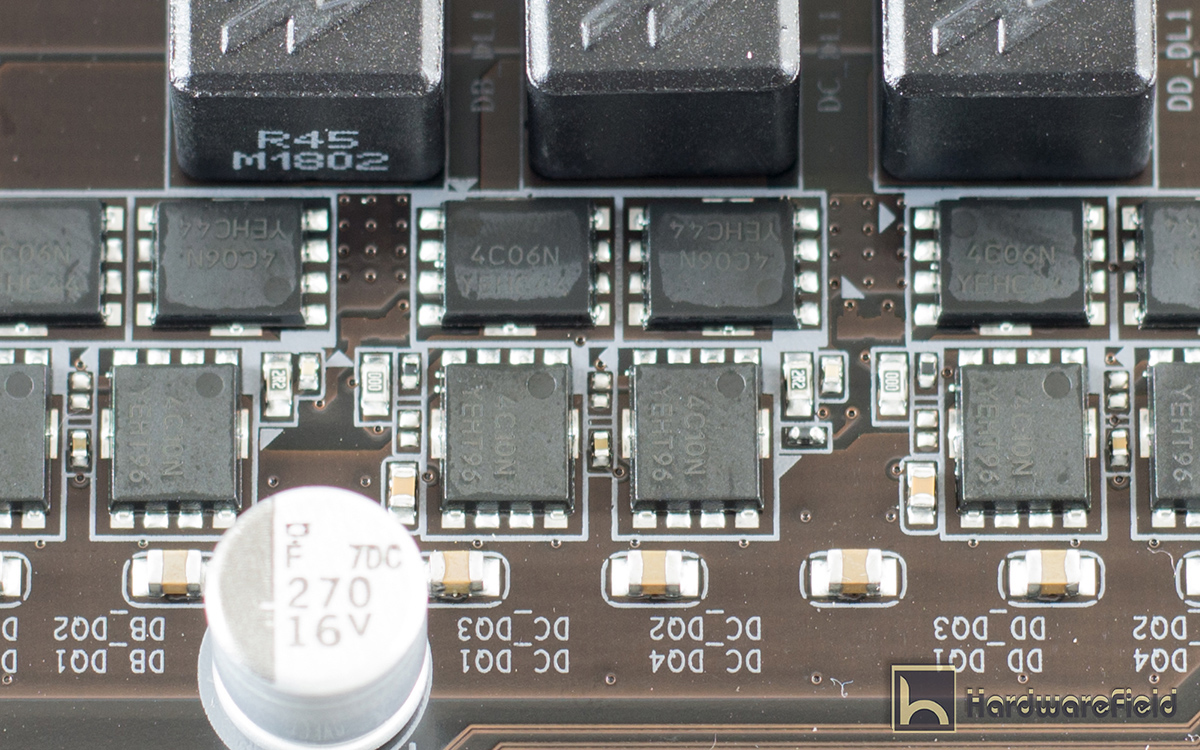

تغذية المعالج بالطاقة من خلال 8 مراحل من الطاقة الرقمية و تستخدم متحكمات متعددة ISL6625A للمعالج و المعالج الرسومى المدمج لتعزيز قدرة مراحل الطاقة و تستخدم على وحدة معالجة الجهد للمعالج خوانق مزدوجة فى حين انها تستخدم العدد القياسى للخوانق على وحدة معالجة جهد المعالج الرسومى المدمج و تستخدم فى اشباه الموصلات خوانق NTMFS4C06N و هى خوانق منخفضة الجانب و تستخدم خوانق NTMFS4C10N المرتفعة الجانب لكل مرحلة من مراحل الطاقة

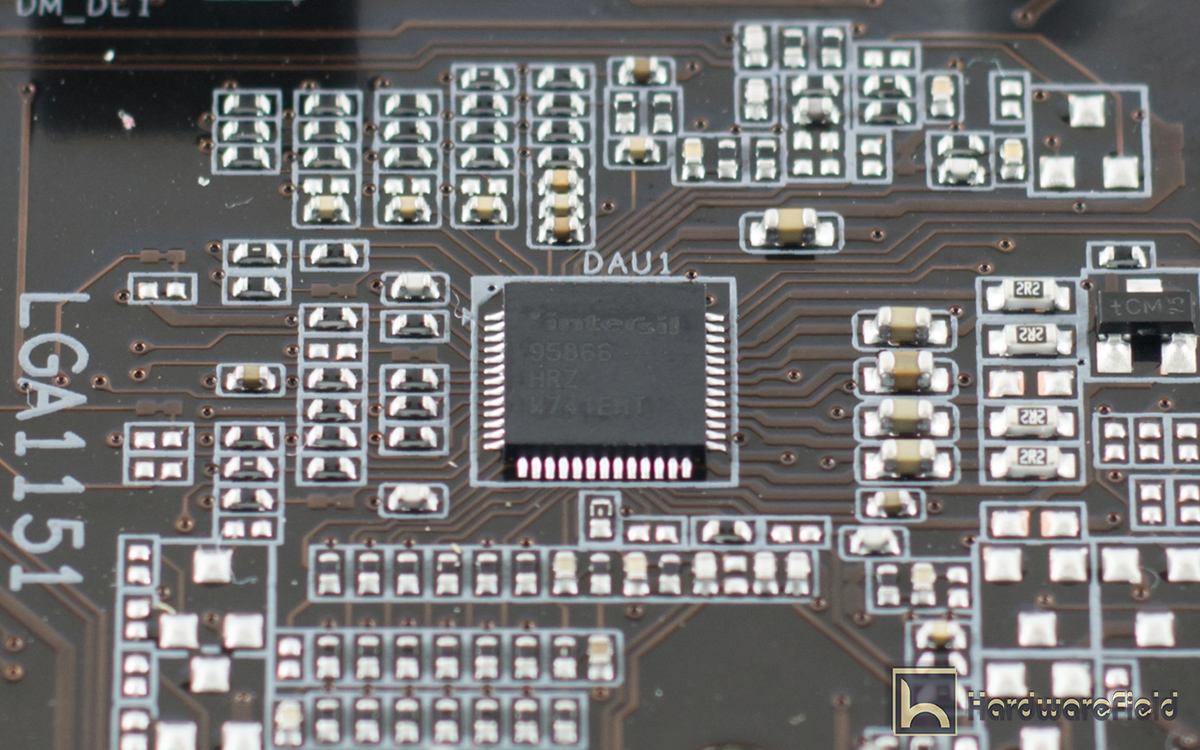

تستخدم المتحكم Intesil للتحكم فى عمل وحدات الطاقة و التى تعمل على تقسيم مراحل الطاقة الى مجموعات تعمل طبقا لحاجة المعالج للطاقة و الهدف من ذلك الحد من الافراط فى استخدام الطاقة و اراحة دوائر الطاقة فى حالة عدم استهلاك طاقة المعالج بالكامل

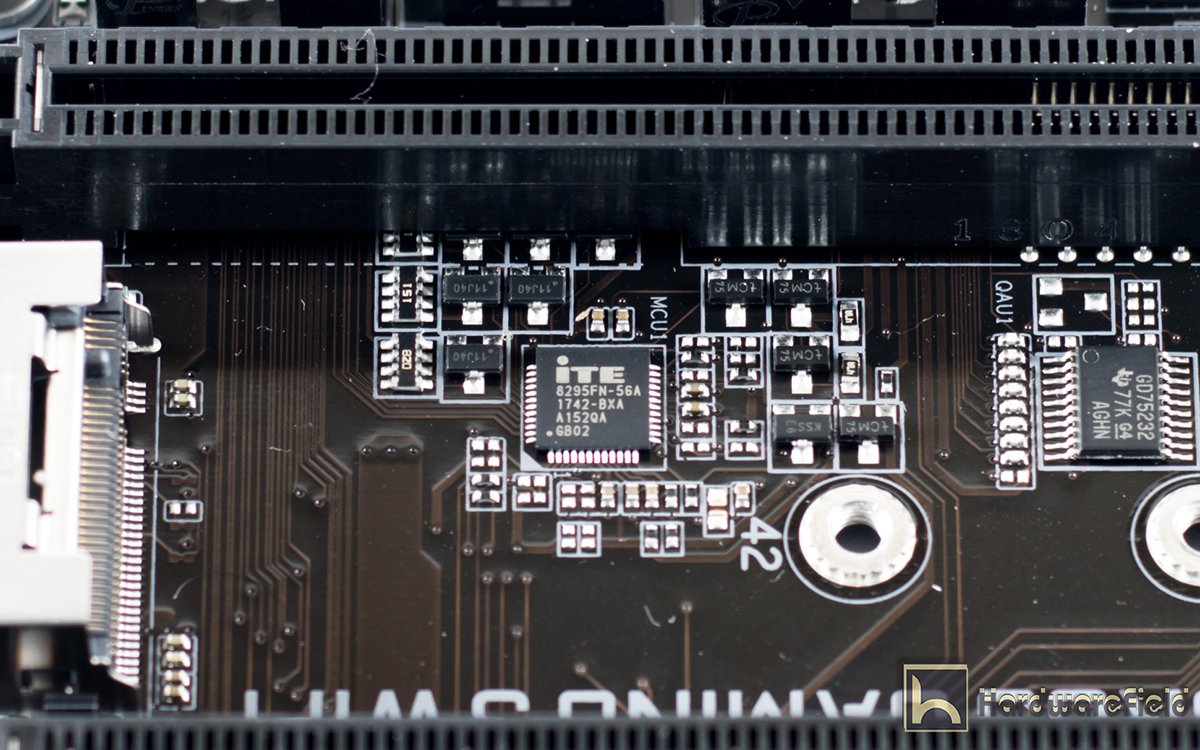

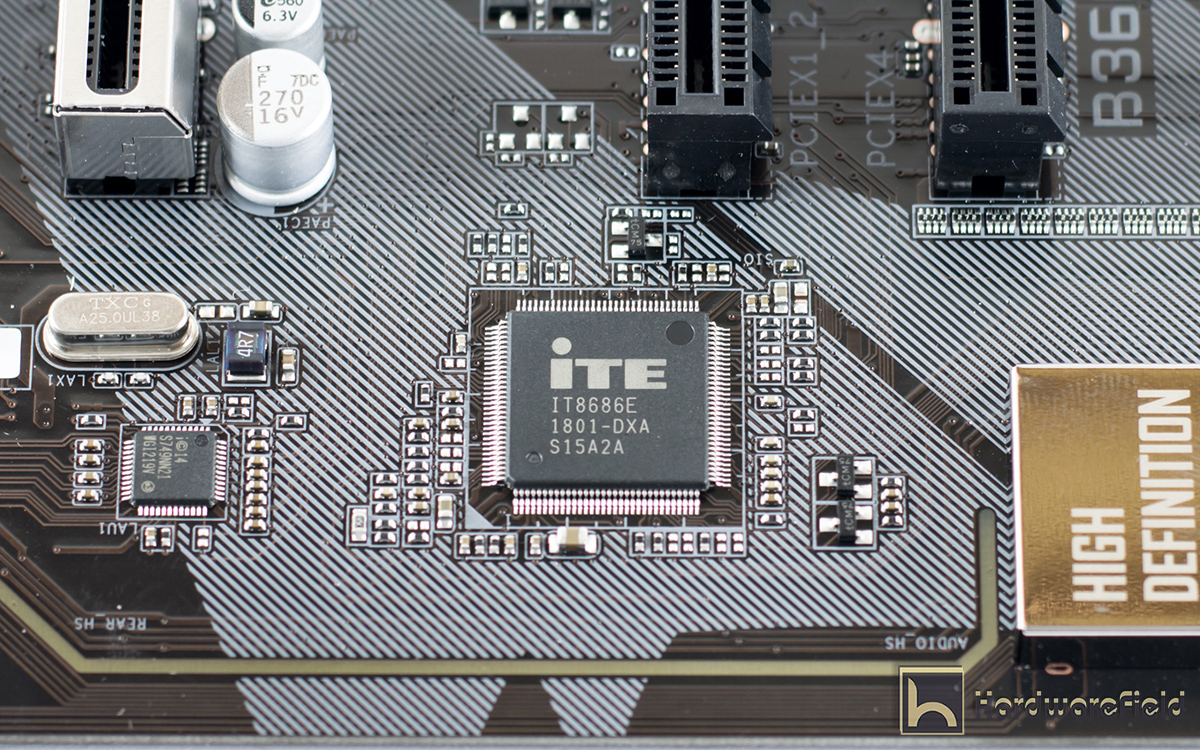

و تستخدم شريحة IT8686E للتحكم فى مراقبة اداء مراوح التبريد للنظام و و منافذ PS/2 الخلفية التى تستخدم للوحة المفاتيح و الفأرة أما شريحة ITE IT8295FN فتستخدم للتحكم فى انظمة الاضاءة المتعددة الالوان RGB على اللوحة.

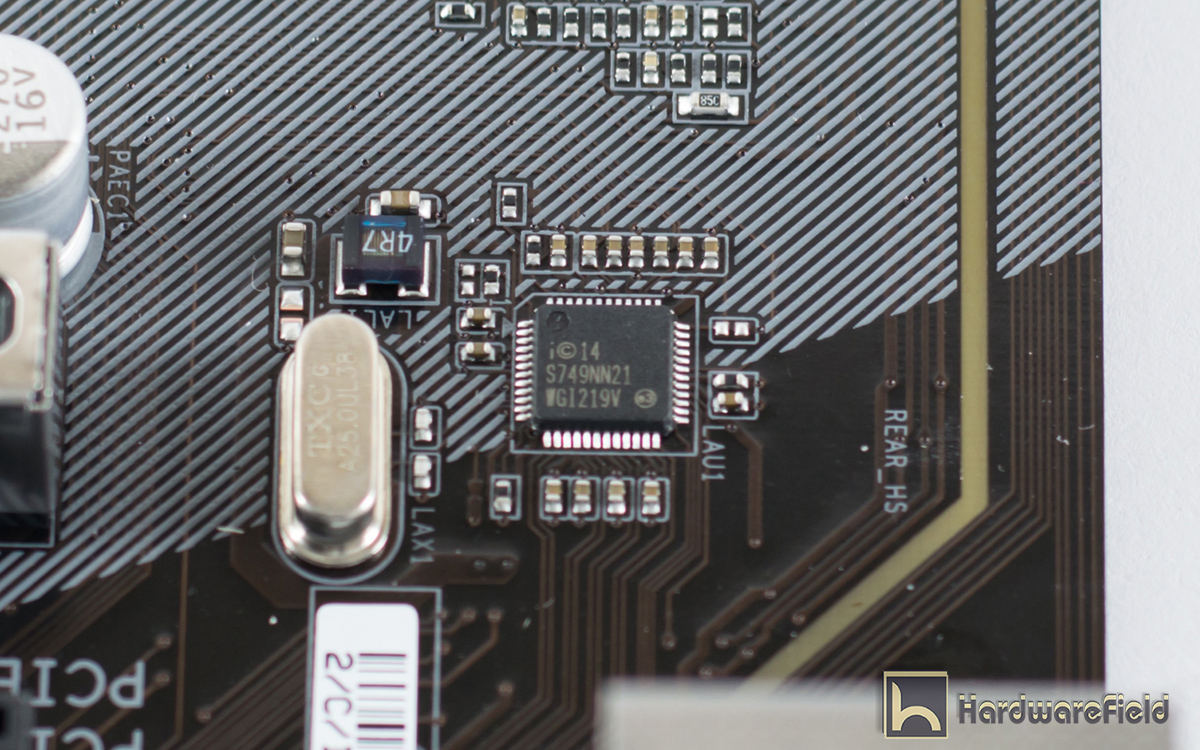

شريحة Intel gigabit LAN للتحكم فى منفذ Intel® Ethernet Connection الخاص باتصال الشبكات و الانترنت

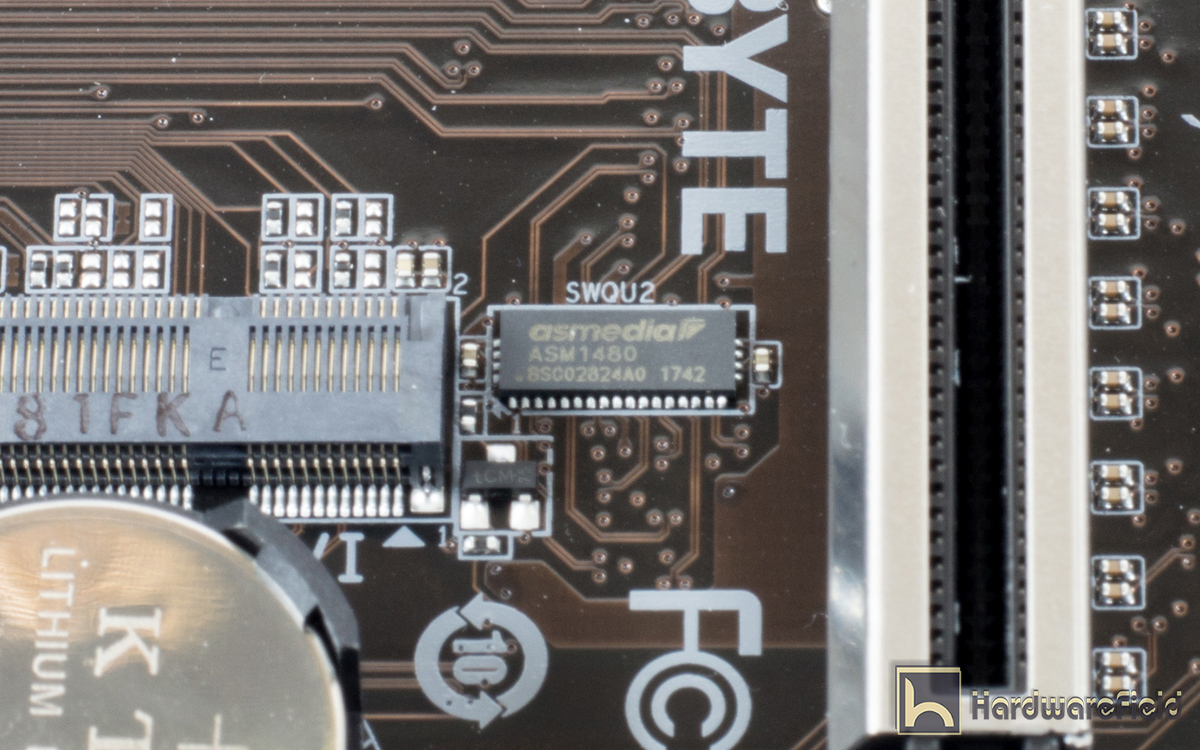

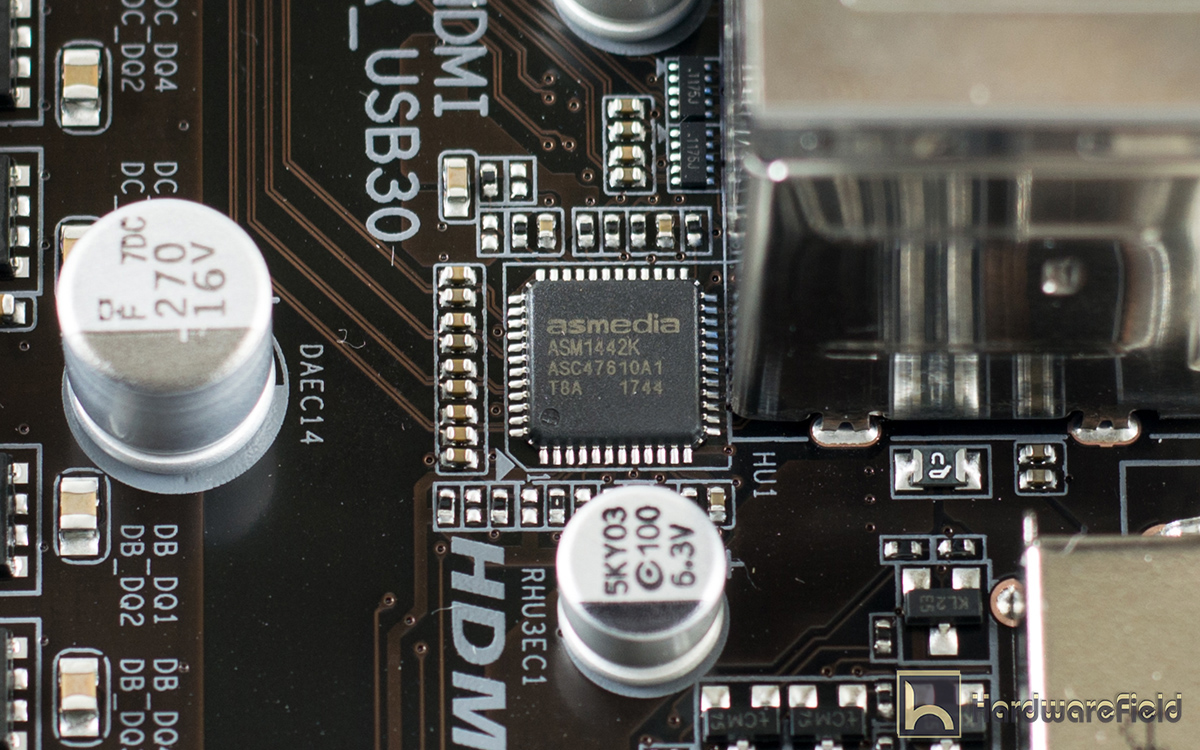

اما شرائح ASmedia الشهيرة فهى تستخدم للتحكم فى منافذ USB 3.1 و منافذ SATA و بعض المنافذ الاخرى يتم التحكم بها من خلال شريحة اللوحة الام نفسها
