نظرة على اللوحة
و هنا نرى اللوحة الرئيسية Gigabyte Aorus B360 Gaming 3 WIFI باللون الاسود مع مع قليل من الفضى ذها الوصف بالنسبة للشكل فقط اما بالنسبة للمكونات و جودة التصنيع سوف تاتى فى صفحات المراجعة واحدة تلى الاخرى

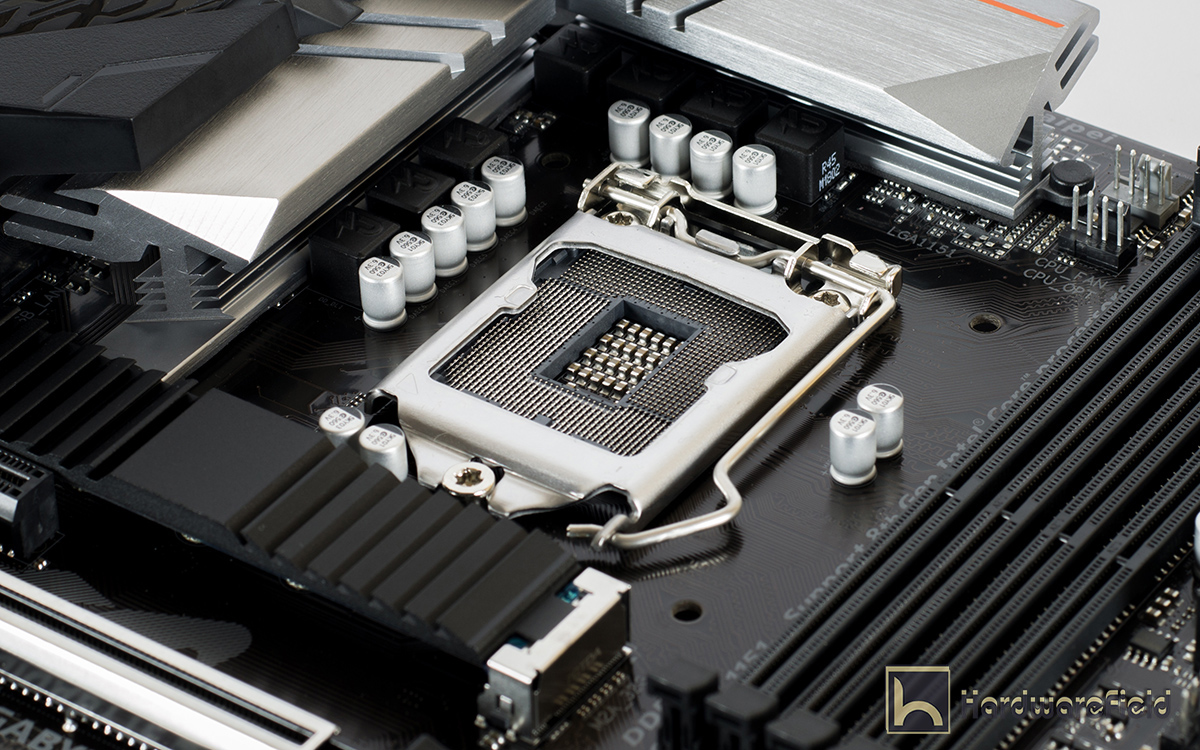

مقبس LGA 1151 و يدعم معالجات Coffe lake الحديثة Intel core I الجيل الثامن

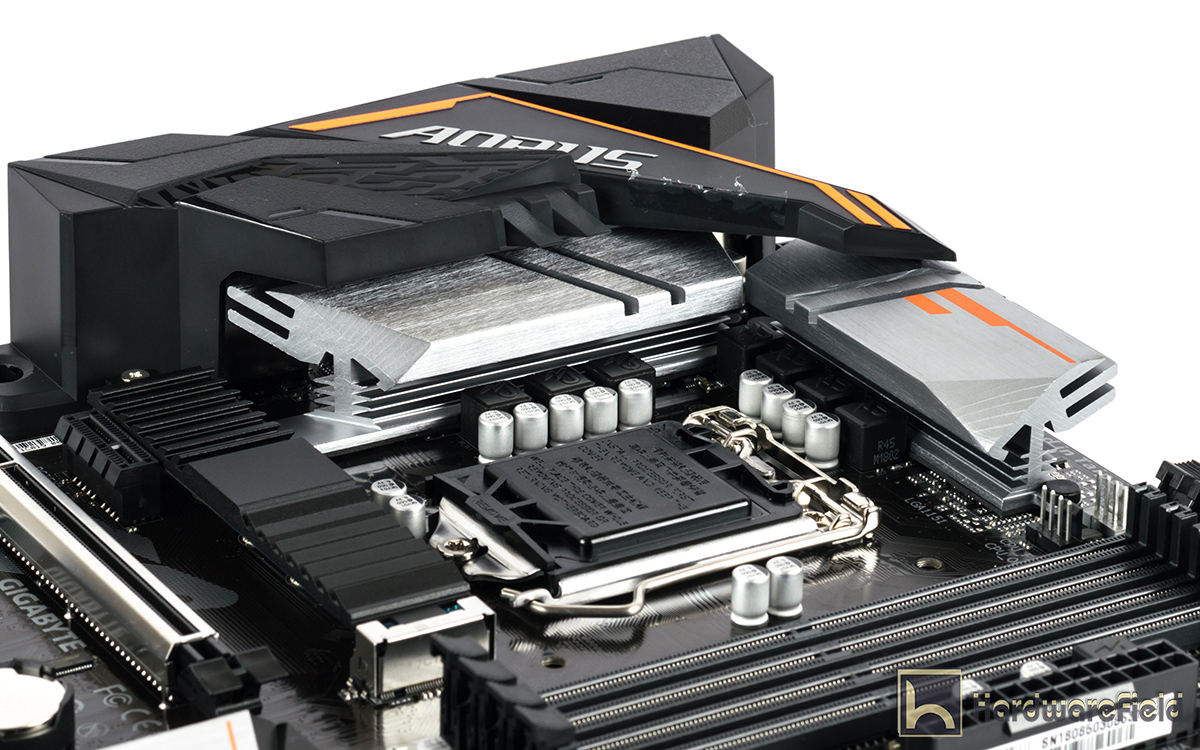

كما ذكرت سابقا يحيط بمقبس المعالج مشتتات كبيرة الحجم من الالومنيوم لتبريد 6+2 وحدة من دوائر الطاقة الخاصة بالمعالج فبالرغم من ان اللوحات لا تدعم كسر سرعة المعالج الا ان وجود نظام تبريد لدوائر الطاقة فعال نظرا لان اللوحة تدعم المعالجات سداسية النواة فبالطبع فان تبريد دوائر الطاقة امر هام لاستقرار اداء المعالجات .

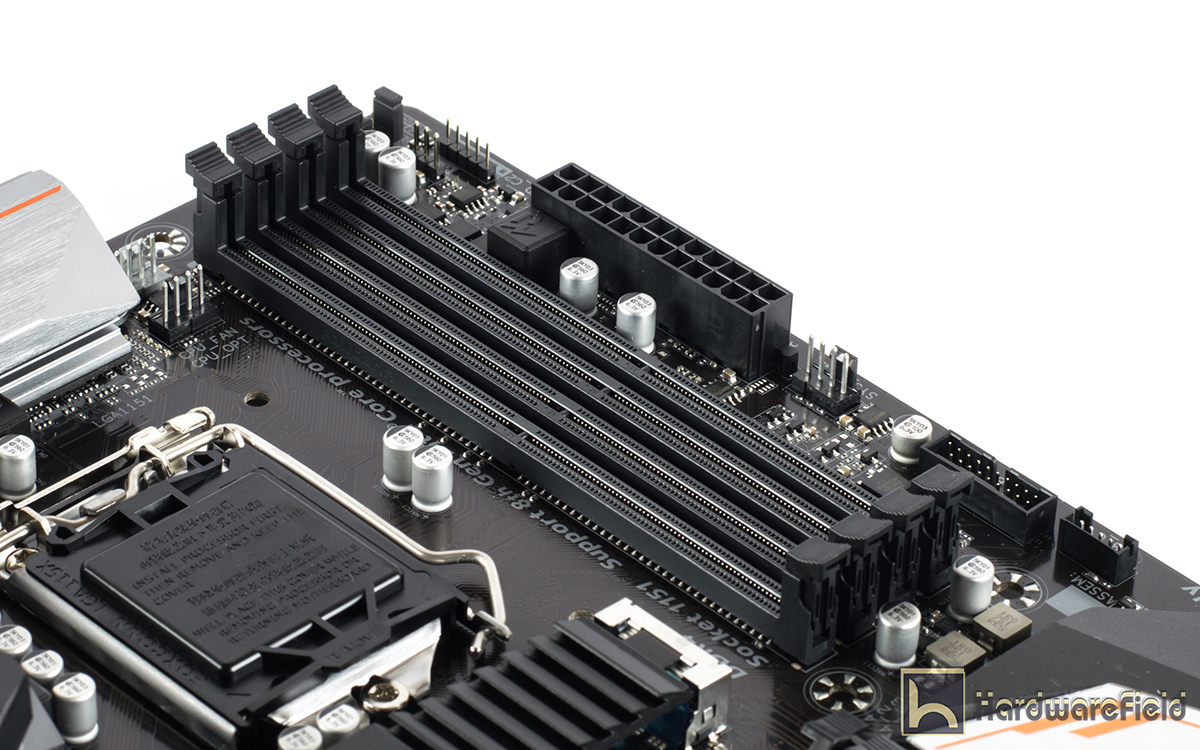

اربعة شقوق لشرائح الذاكرة تدعم Dual Channel Non-ECC Unbuffered DDR4 بترددات 2666 Mhz

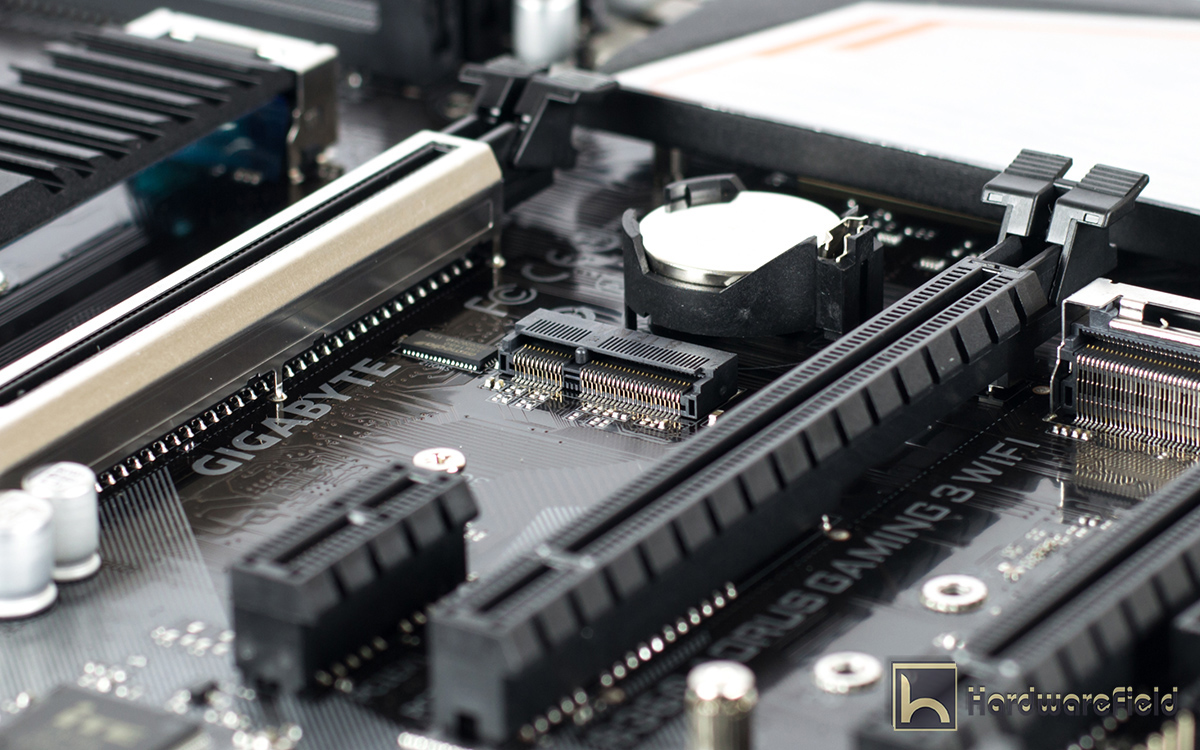

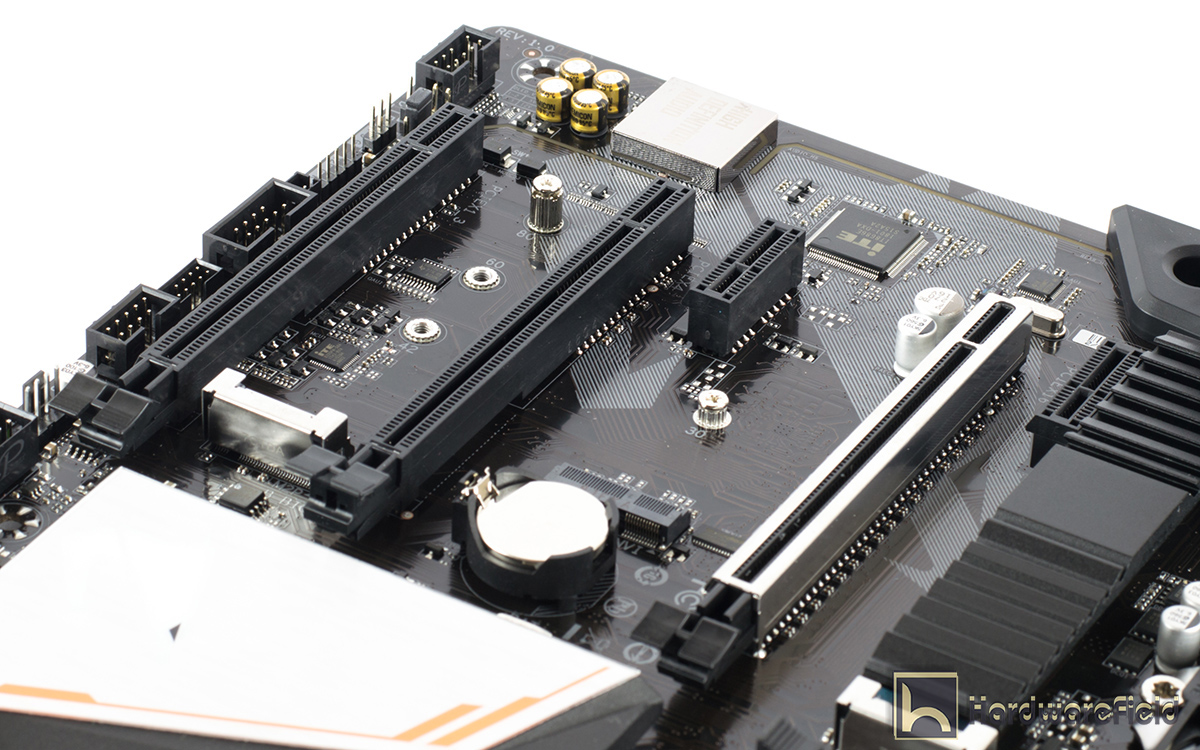

ننتقل الى الجزء الذى يهم كل اللاعبين و هو شقوق تثبيت البطاقات الرسومية و التى تمتاز فى تلك اللوحة بالقوة و الصلابة للمنفذ الاول و الذى يتم تصنيعه من الفولاذ من شريحة واحدة حتى تستطيع اللوحة تحمل البطاقات الرسومية ثقيلة الوزن و يعمل المنفذ الاول منهم على معدل نقل بيانات X16 فى حالة تثبيت بطاقة رسومية واحدة اما لو تم استخدام بطاقتين فيفضل تثبيتهم على المنفذ الاول و الثانى و سوف تعمل كل بطاقة بسرعة X8 اما المنفذ الاخير فيأتى بسرعة X4 متقاسم السرعة مع متحكمات اخرى و يوجد منفذين PCI-E X1 و لا يوجد نقاط اضاءة RGB عند تلك المنافذ.

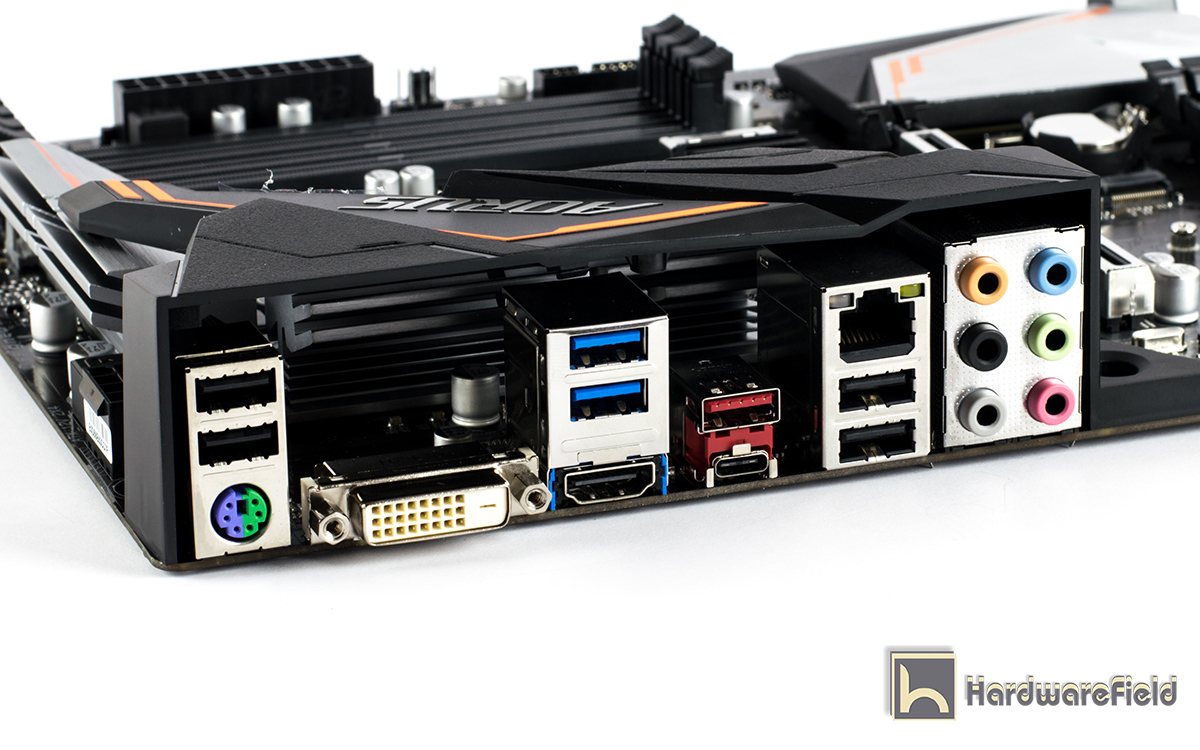

الان نرى امامنا لوحة المنافذ الخلفية و بها منافذ توصيل لوحة المفاتيح و الفأرة و منافذ USB 2.0 و 3.0 و 3.1 و توصيل الشاشات على DVI و HDMI و DP و منفذ اتصال الشبكات السلكية و منافذ توصيل الاجهزة الصوتية

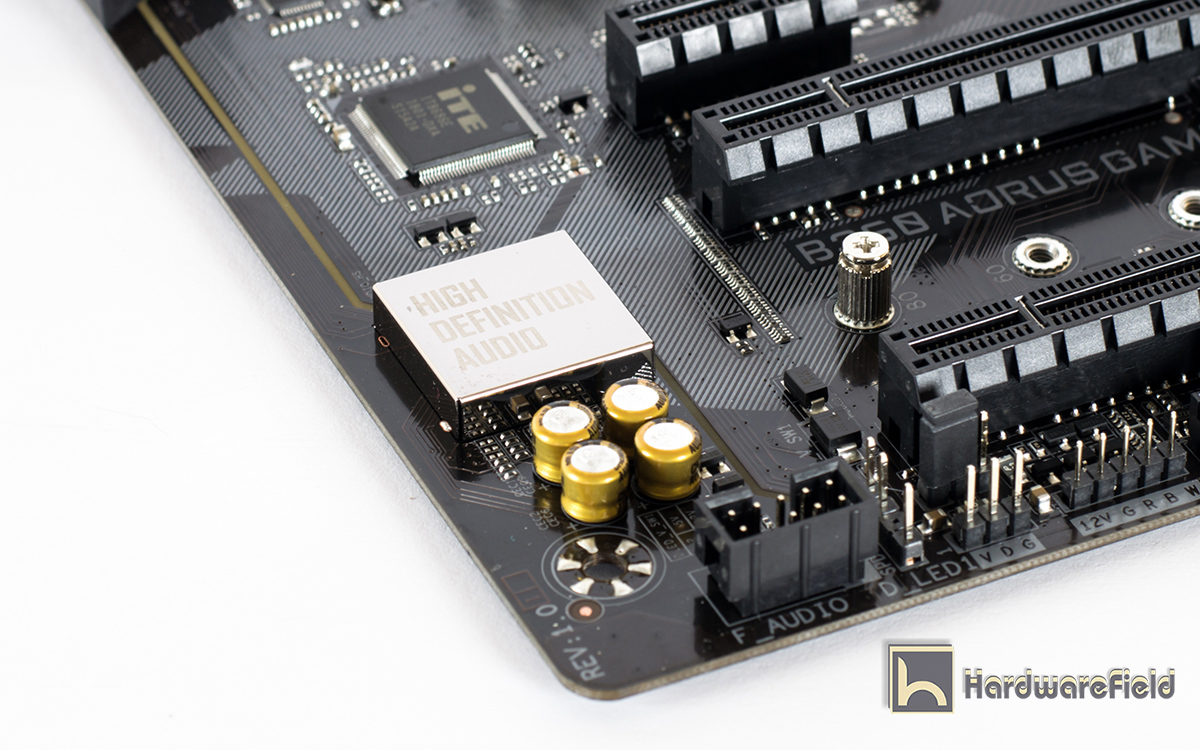

تقنية صوتية مميزة مع المعالج الصوتى (ALC1220 120dB (A و تقنية SNR HD مع المضخم الصوتى الذكى لسماعات الرأس ، فإنه يكشف تلقائيا عن اى تشويش على سماعة الرأس الخاصة بك ، و يعمل على معالجة انخفاض الصوت و ايضا عزل اى تشويش ناتج من حولك. و تعمل وحدة التحكم في الصوت من سلسلة VB الجديدة على بث صوتك إلى العالم بحيوية باستخدام كل من الميكروفون الأمامي / الخلفي من طراز SNR الذي يصل إلى 110 / (114dB (A

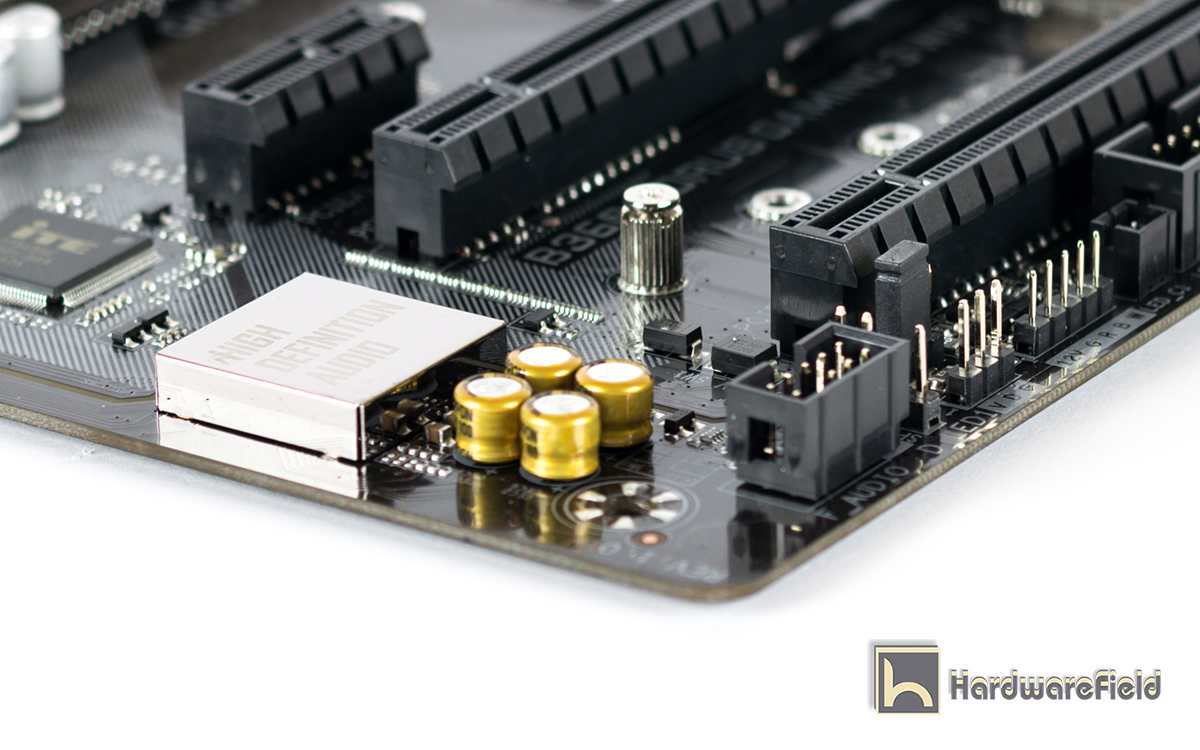

و بجوار المعالج الصوتى نجد مكونات الصوت المحسنة مثل المكثفات Nichicon المصنوعة من الذهب و التى تستخدم لتوفير الطاقة لنظام صوت متكامل.

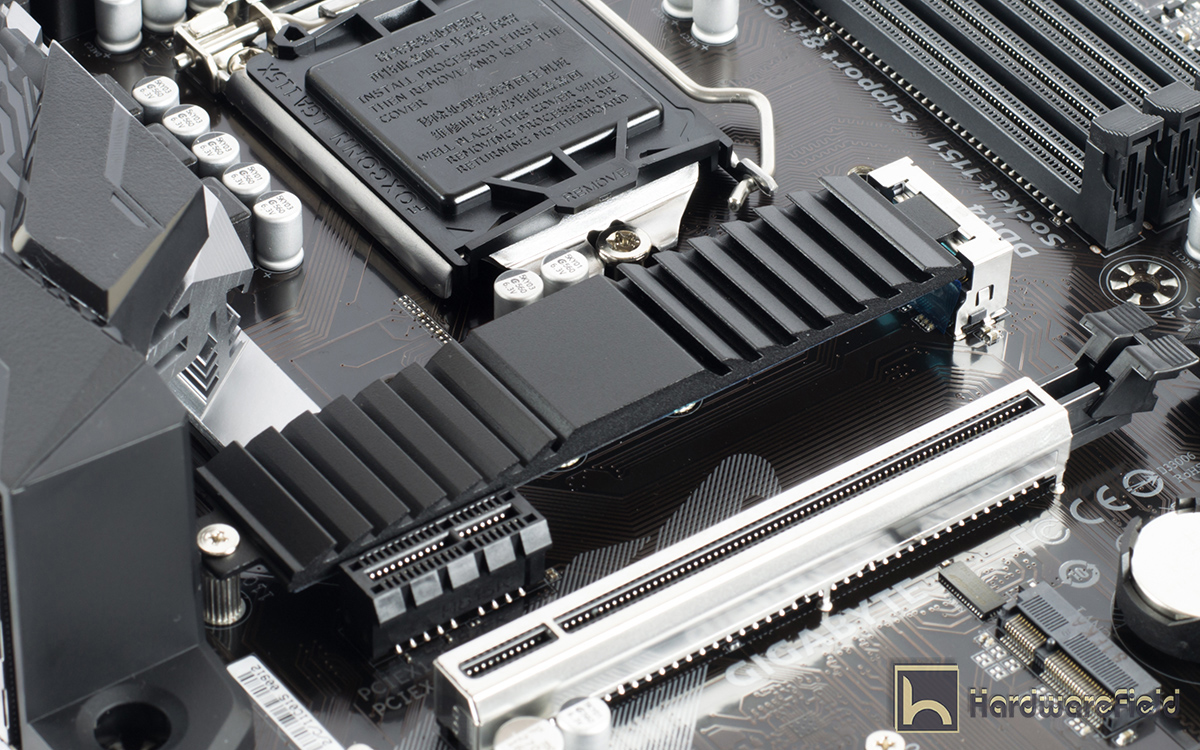

الاهتمام بأقراص التشغيل التى تعمل على منفذ M.2 لم يقتصر على اللوحات فى الفئة العالية فقط انما هنا فى الفئة المتوسطة نجد هذا المنفذ الاول من نوع M.2 و عليه مشتت معدنى يعمل على اقراص التشغيل NVMe من نوع 22110 و التى تكون اطول من النوع المعتاد من تلك الاقراص و يوفر ذلك المنفذ معدل نقل بيانات يصل الى 32 GBit/s و يدعم اقراص التشغيل التى تعمل بمتحكم PCIe Gen3 x4
منفذ اخر من منافذ M.2 لكن من نوع 2280 لكنه يدعم النوعين من الاقراص التى تأتى بمتحكم PCIe و ايضا SATA لكن يقل معدل نقل البيانات على ذلك المنفذ الى 16 Gbit/s نظرا لانه متشارك معدل نقل البيانات مع مسارات PCIe لموصلات اخرى و يعمل من خلال PCIe Gen3 x2

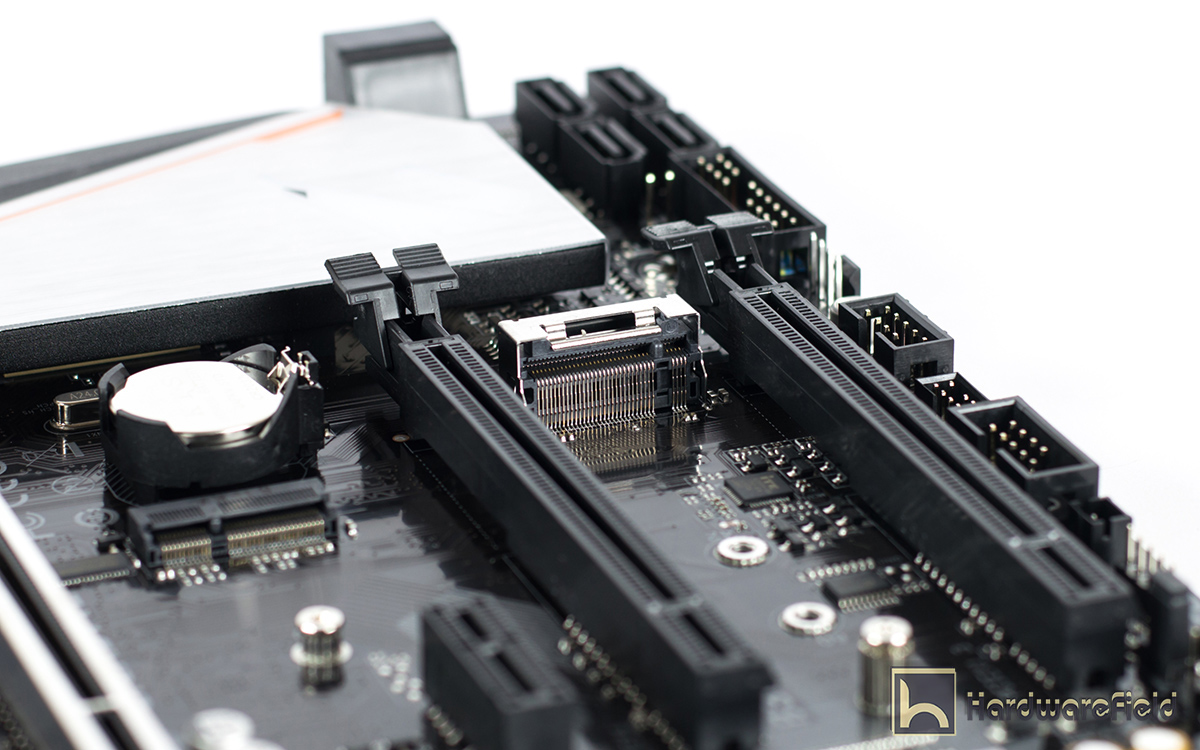

هنا بين منافذ PCIe الخاصة بالبطاقات الرسومية نجد منفذ تثبيت بطاقة الاتصالات اللاسلكية WIFI

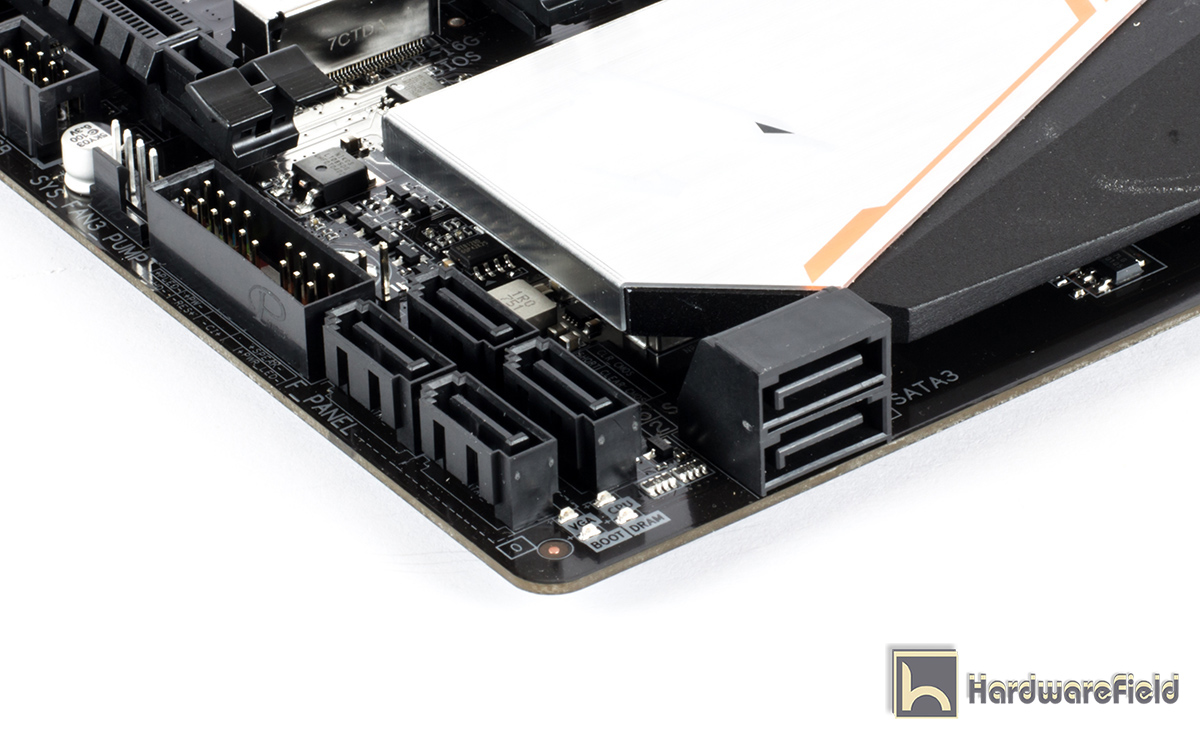

و تحتوى اللوحة على 6 منافذ SATA لوسائط التخزين

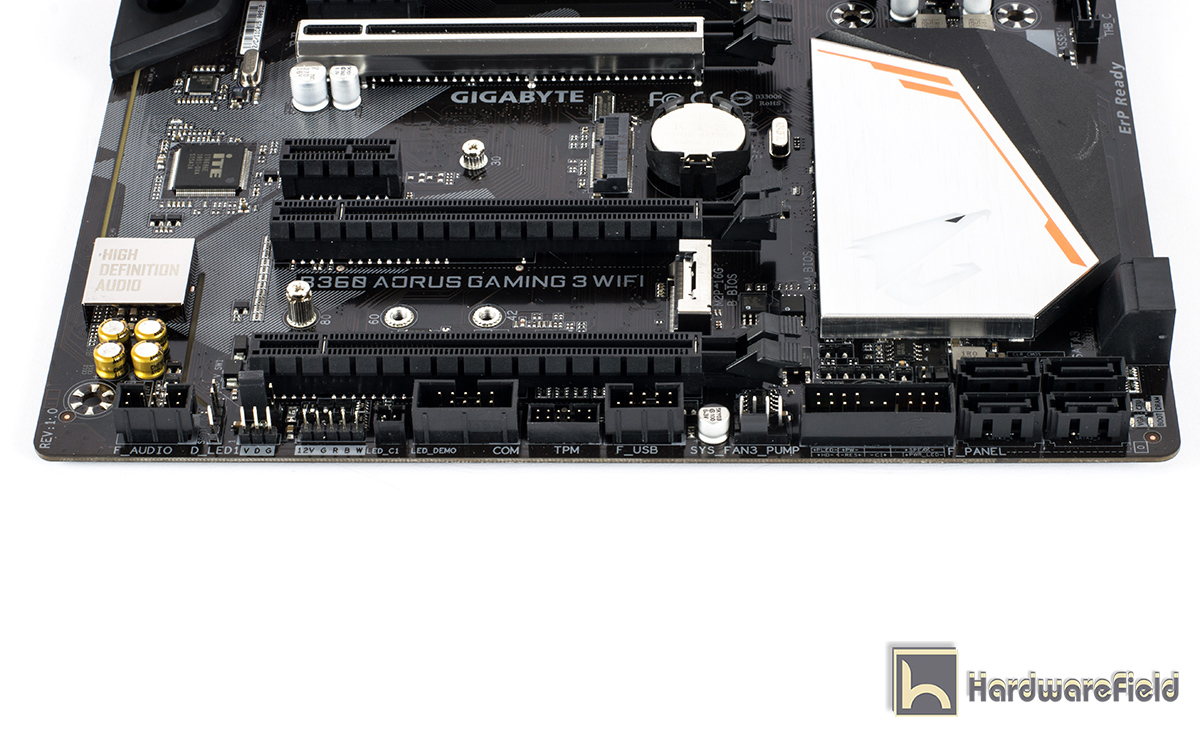

فى الجزء الاسفل من اللوحة من جهة اليسار نجد منفذ لتوصيل منافذ الصوت لمقدمة الكيسة و موصلات كابلات الاضاءة LED و RGB و منافذ USB لمقصورة الكيسة الامامية و موصلات كابلات تشغيل الجاهز – باور و ليد و ريستارت
