Overview

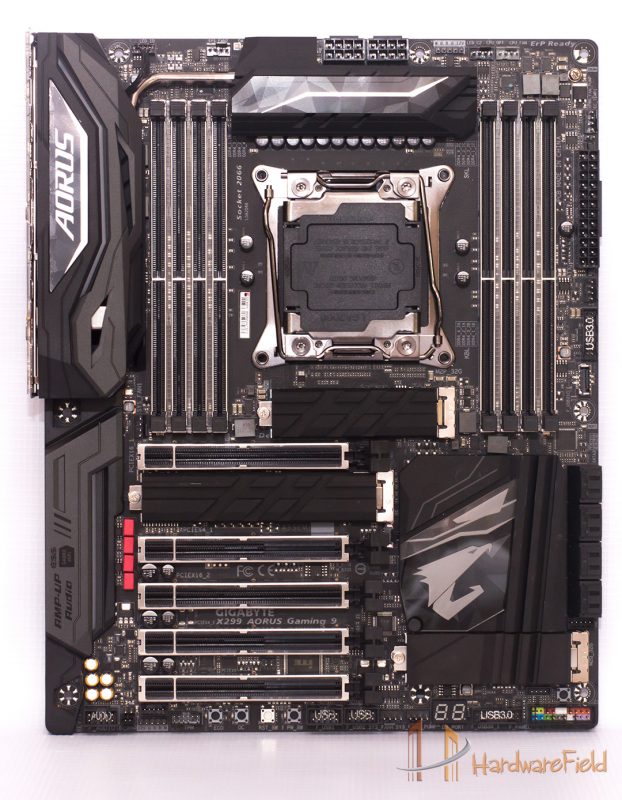

اللوحة تأتى باللون الاسود فقط عكس باقى لوحات Aorus التى كانت تاتى باللون الاسود مطعم بلون اخر على الشريحة او على جانبى اللوحة لكن gigabyte تركت لك حرية اختيار هذا اللوحن من خلال الاضاءة RGB .
تقريبا كل المكونات المثبتة على اللوحة مغطاه بالمعدن او بشكل ادق ستانلستيل و هو ما يكسبها اللون الفضى و تحتوى اللوحة على 8 رؤوس لتوصيل المراوح منهم واحدة مخصصة للمضخات الخاصة بانظمة التبريد المخصص و ايضا اثنان لمراوح مبردات المعالج و جميع المراوح 4 بن و يمكن التحكم فى سرعتهم من خلال تقنية Smart Fan 5 التى تتيح للمستخدم معرفة درجات الحرارة و التحكم فى سرعة المراوح و ايضا من اهم التقنيات الموجودة على اللوحة Aorus X299 Gaming 9 هى انها تقوم بالتعرف على الجهد الخاص بالمراوح Auto Detect اى ان المراوح يتغير جهدها بشكل الى PWM ام ان لها جهد ثابت و بسرعة ثابتة .

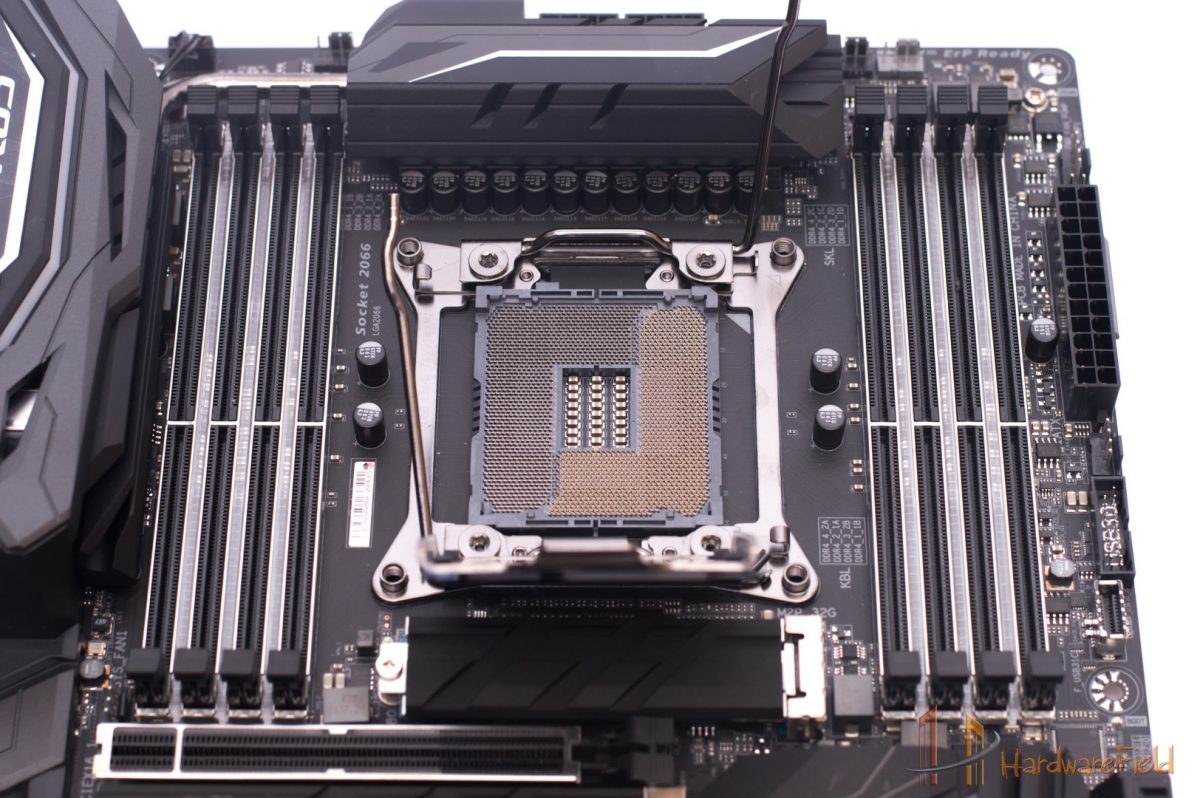

تدعم اللوحة Aorus X299 Gaming 9 احدث معالجات Core-X من انتل على مقبس LGA 2066

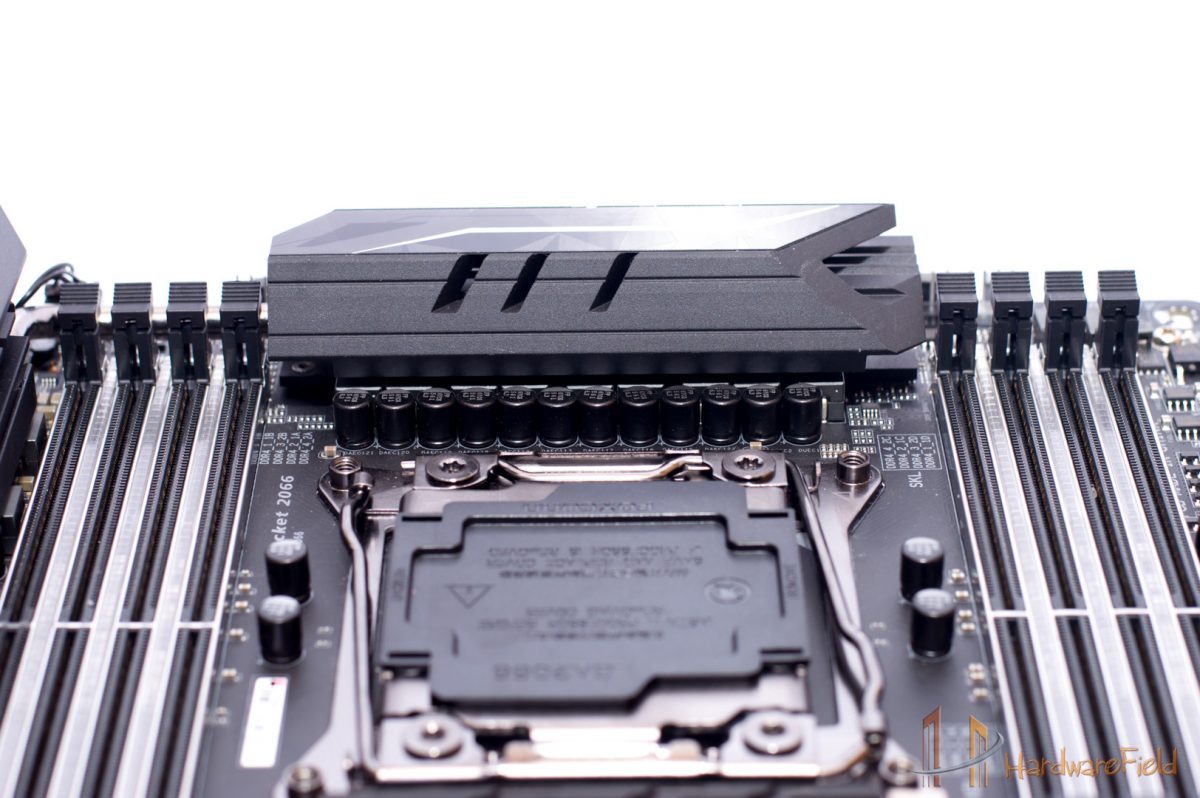

12 دائرة طاقة رقمية مصممة لتوفر المزيد من القوة و استقرار الاداء لمحترفى الالعاب من شركة International Rectifier و هو التصميم الذى تستخدمه أنظمة حاسبات السيرفر المتقدمة و الذى يحتوى على الجيل الثالث من دوائر PowlRstage و كذا الجيل الجديد من دوائر الطاقة الرقمية بالكامل من شركة IR . هذه المكونات الرقمية توفر دقة هائلة فى إمداد الطاقة لمكونات اللوحة الرئيسية الهامة لتتيح بذلك للمحترفين أقصى استفادة ممكنة من سلسلة معالجات Core™ X من إنتل

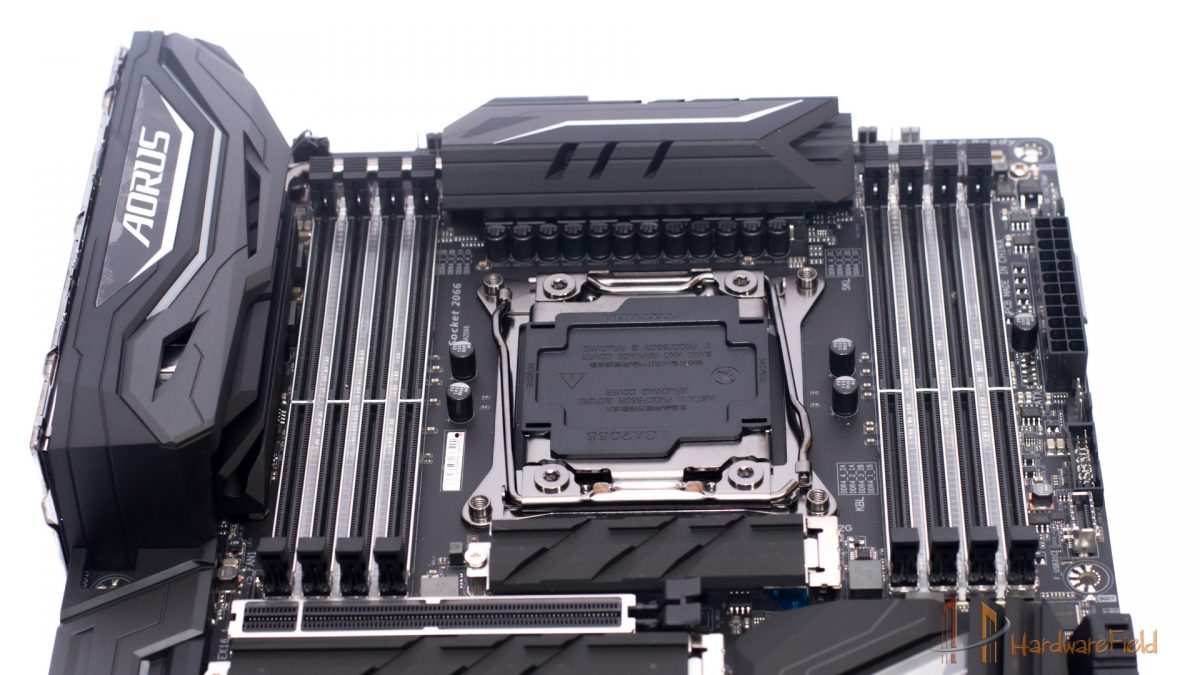

تدعم اللوحة Aorus X299 Gaming 9 اكثر من 1000 نوع من شرائح الذاكرة ( RAM ) من نوع DDR4 و تقبل حتى 128 جيجابايت من الذاكرة من خلال 8 قنوات ذات حماية معدنية و بينهم اشرطة اضاءة RGB و تقبل ذاكرة بترددات تبدأ من 2133 حتى 4400 MHz مع كسر السرعة
تحتوى اللوحة الرئيسية Aorus على 5 منافذ PCI-E للبطاقات بدرع حماية معدنى و تدعم حتى ثلاثة بطاقات رسومية فى وضعية SLI و CF و لكن يتوقف عدد البطاقات الرسومية على نوع المعالج المستخدم اولا سوف نشرح سرعة كل منفذ منهم و من اين تاتى المسارات التى يعمل بها
فمن الاعلى اى اول منفذ اسفل شرائح الذاكرة مدعم ب 16 مسار من المعالج
و الذى يليه مدعم ب 4 مسارات من المعالج ايضا
ثم الثالث مدعم ب 16 مسار من المعالج ايضا
ثم الرابع مدعم ب 4 مسارات من الشريحة X299
ثم الاخير مدعم ب 8 مسارات من المعالج
معالجات Core-X توفر مسارات من 16 الى 44 مسار فعند استخدام المعالج الذى يوفر 16 مسار PCI-E فسوف تدعم اللوحة بطاقة واحدة تعمل على 16 مسار كاملين او بطاقتين فى المنفذ الاول و الثالث و تعمل كل واحدة على 8 مسارات PCI-E و لن تستفيد هنا من معدل نقل بيانات عالى لمنافذ M.2 لان المسارات سوف تستنفذ للبطاقات الرسومية.
اما فى حالة استخدام معالج يوفر 28 مسار فسوف تدعم اللوحة تركيب بطاقتين رسوميتين فى المنفذ الاول و الثالث فتعمل الاولى على 16 مسار و الثانية على 8 مسارات او ثلاث بطاقات على المنافذ الاول و الثالث و الخامس و تعمل كل منهم على 8 مسارات و يتبقى 4 مسارات من التى يوفرها المعالج يتم الاستفادة منها لمنفذ M.2
اما فى حالة استخدام معالج يوفر 44 مسار مثل المعالج I9 7920X فيمكن استخدام ثلاث بطاقات على المنافذ الاول و الثالث و الخامس فتعمل البطاقة الاولى على 16 مسار و الثانية على 16 مسار و الثالثة على 8 مسارات و يتبقى 4 مسارات من التى يوفرها المعالج يتم الاستفادة منها لمنفذ M.2 او تعمل البطاقة الاولى على 8 مسارات و الثانية على 16 مسار و الثالثة على 16 مسار و يتبقى 12 مسار من المعالج يتم استخدامهم على منافذ M.2 الموجودة على اللوحة نفسها او يمكن تركيب PCI-E M.2 ادابتر.
اما المنافذ التى تحتوى على 4 مسارات من المعالج او الشريحة فيمكن استخدام كروت الصوت او بشكل عام اى كروت تعمل على منافذ PCI-E خصوصا ان اللوحة تحتوى على ادابتر لتركيب SSD M.2 يعمل على منفذ PCI-E .

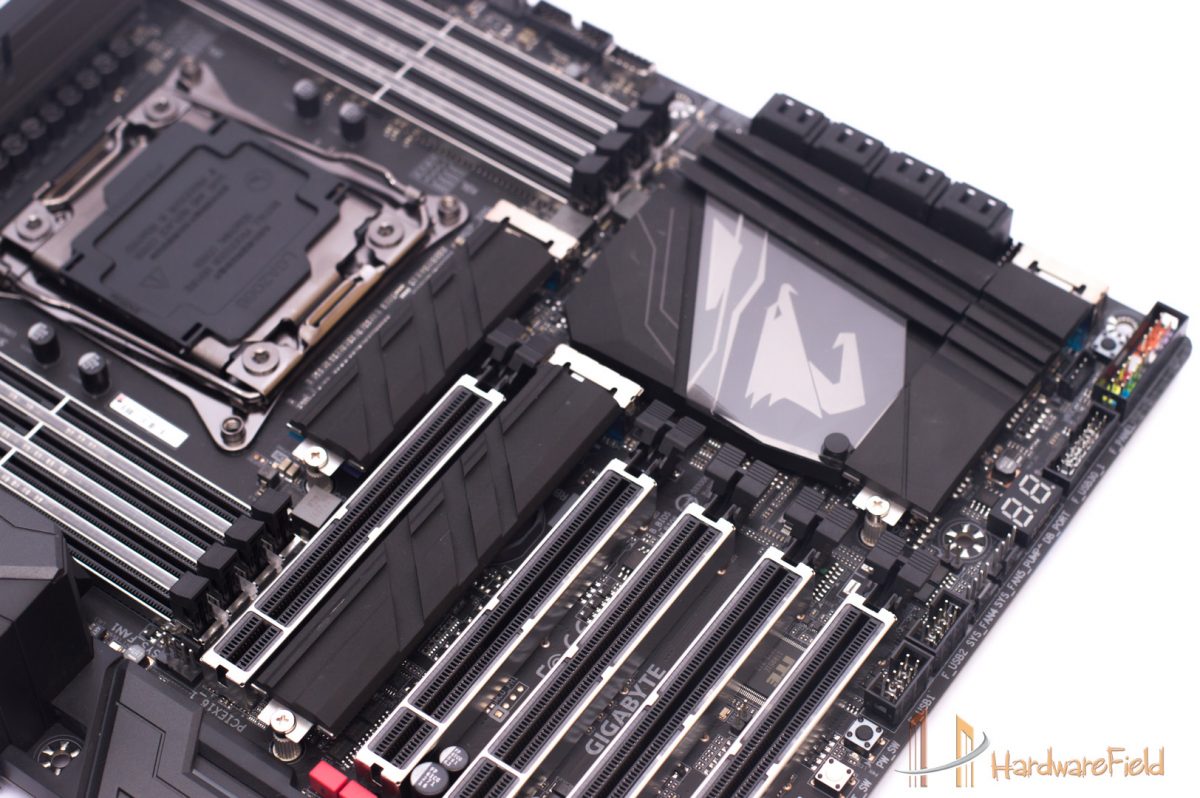

تحتوى اللوحة الرئيسية Aorus X299 Gaming 9 على ثلاثة واجهات M.2 لتركيب الاقراص الصلبة التى تعمل على تلك المنافذ بمعدل نقل بيانات يصل الى 32 جيجابت / الثانية مدعمة بمسارات PCI-E من المعالجات المستخدمة و تصل سرعة النقل بينهم الى 3 جيجابايت / الثانية
من المعروف ان اقراص SSD M.2 منها نوعان الاول يعمل على المنافذ المدعومة بمسارات PCI-E و الاخر يعمل على المنافذ المدعومة من شريحة SATA و هذا الامر يخص الاقراص نفسها و ليس للوحات اى تعديل و كل اللوحات التى تحتوى على منافذ M.2 كانت تدعم الاقراص الصلبة التى تعمل على مسارات PCI-E فقط لكن اللوحة الرئيسية Aorus X299 Gaming 9 بها منفذين من هذه المنافذ يمكنهم العمل مع كلا النوعين من الاقراص SATA و PCI-E.

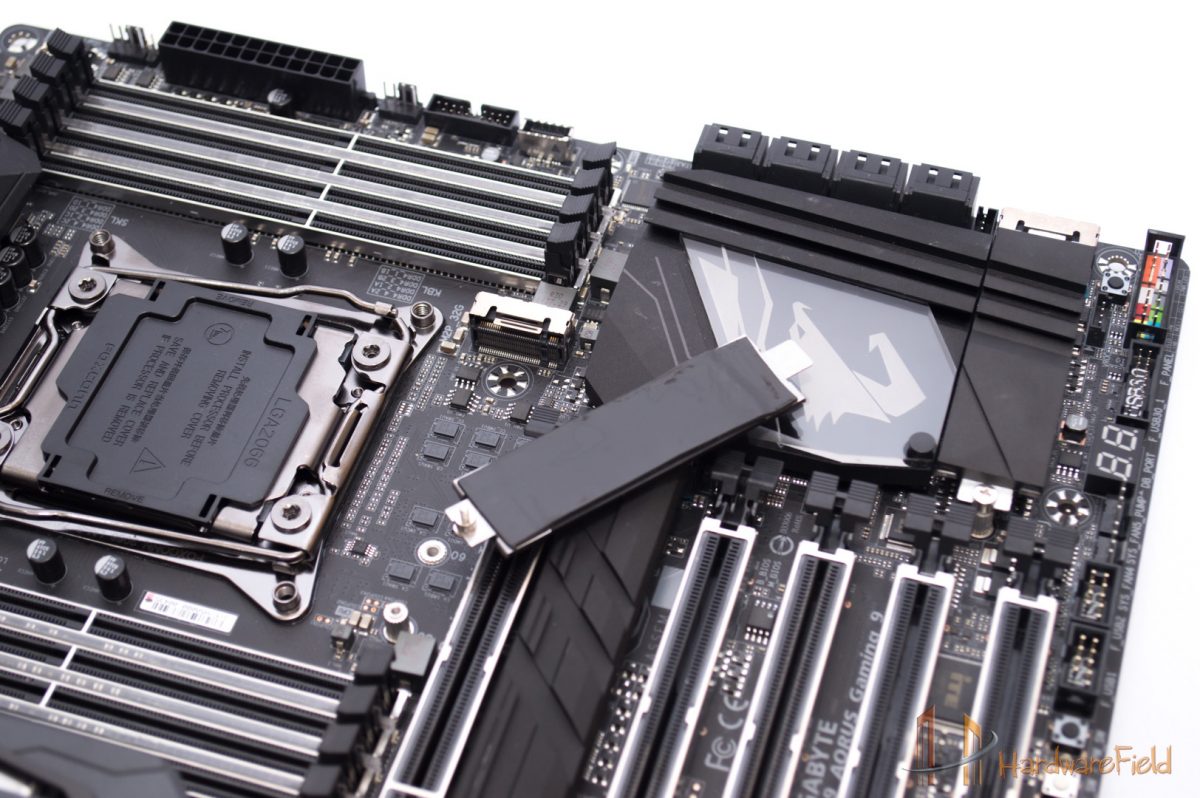

كل منافذ M.2 يتم تبريدها من خلال Thermal guard المكون من مشتت معدنى و ملصق به Thermal pad مثل الموجود فى البطاقات الرسومية الذى يقوم بتبيرد شرائح الذاكرة الخاصة بالبطاقات ايضا نفس التبريد مستخدم مع الادابتر المنفصل الذى يستخدم على منافذ PCI-E.
