الفرق بين سرعة النقل فى SSD و معدل نقل البيانات

معدل نقل البيانات او ما يسمى Bandwidth قد نسمع هذا المسطلح كثيرا فى مكونات الحاسب الشخصى

و لكننا نتحدث اليوم عن منافذ اقراص الحالة الصلبة SSD و بالاخص منفذ M.2 الجديد و الذى يصل معدل نقل البيانات به الى 32 Gbit/s.

يمكننا تعريف معدل نقل البيانات بالطريق المستخدم لمرور البيانات ذهابا و ايابا معا و يقاس معدل نقل البيانات بكمية البيانات التى تمر كل مدة زمنية ( ثانية – دقيقة – ساعة …. الخ ) و كلما كان الطريق اكبر اتسع لمرور كمبية بيانات اكبر خلال مدة زمنية معينة

58620048-connection-data-bandwidth-network-technology-concept

توفر انتل ممرات PCI-E فى المعالجات و الشرائح و الممرات هذه هى تشبه الطريق الذى تحدثنا عنه سابقا و كل اصدار من هذه الممرات يزيد فى كمية البيانات عن الاصدار السابق له فالاصدار 2.0 معدل نقل البيانات به 5 Gbit/s و الاصدار 3.0 معدل نقل البيانات به 8 Gbit/s  و نلاحظ هنا وحدة قياس البيانات هى giga bit per second و للتحويل من bit  الى byte نقوم بالقسمة على 8

ماذا عن منفذ M.2 الجديد

هذا المنفذ مدعم من شريحة انتل و المعالج بأربعة ممرات PCI-E الاصدار 3.0 و كما قلنا سابقا فكل ممر معدل نقل البيانات به 8 Gbit/s اذا 4 *8 = 32 Gbit/s

و للتحويل من Gigabit الى Gigabyte نقوم بقسمة معدل نقل البيانات على 8 اى ان كمية البيانات التى تنقل من خلال منفذ M.2 هى 32 % 8 = 4 Gigabyte فى الثانية الواحدة و هذه هى اقصى كمية بيانات ممكن للقرص الصلب ان ينقلها فى عملية ما يسمى القراءة و الكتابة او نقل الملفات على القرص

نقل البيانات من القرص الصلب SSD الذى يعمل على منفذ M.2 تتوقف سرعته ايضا على معدل نقل البيات الخاص بالطرف الاخر فمثلا اذا كان النقل الى SSD يعمل على منفذ SATA المعروف ان اقصى معدل نقل بيانات له هو 6 Gbit/s اى ان قدرة نقل البيانات هى 750 ميجابايت فى الثانية ( كلنا نرى ان سرعة القراءة او الكتابة فى الاقراص الصلبة لدينا لا تتخطى هذا الرقم )

معدل نقل البيانات

يختلف معدل نقل البيانات من منصة الى اخرى فقد انتجت Intel ثلاثة شرائح تحتوى على منفذ M.2 و تدعم تقنية NVMe و لكن معدل نقل البيانات مختلف فيما بينهم على حسب عدد ممرات PCI-E التى يوفرها المعالج

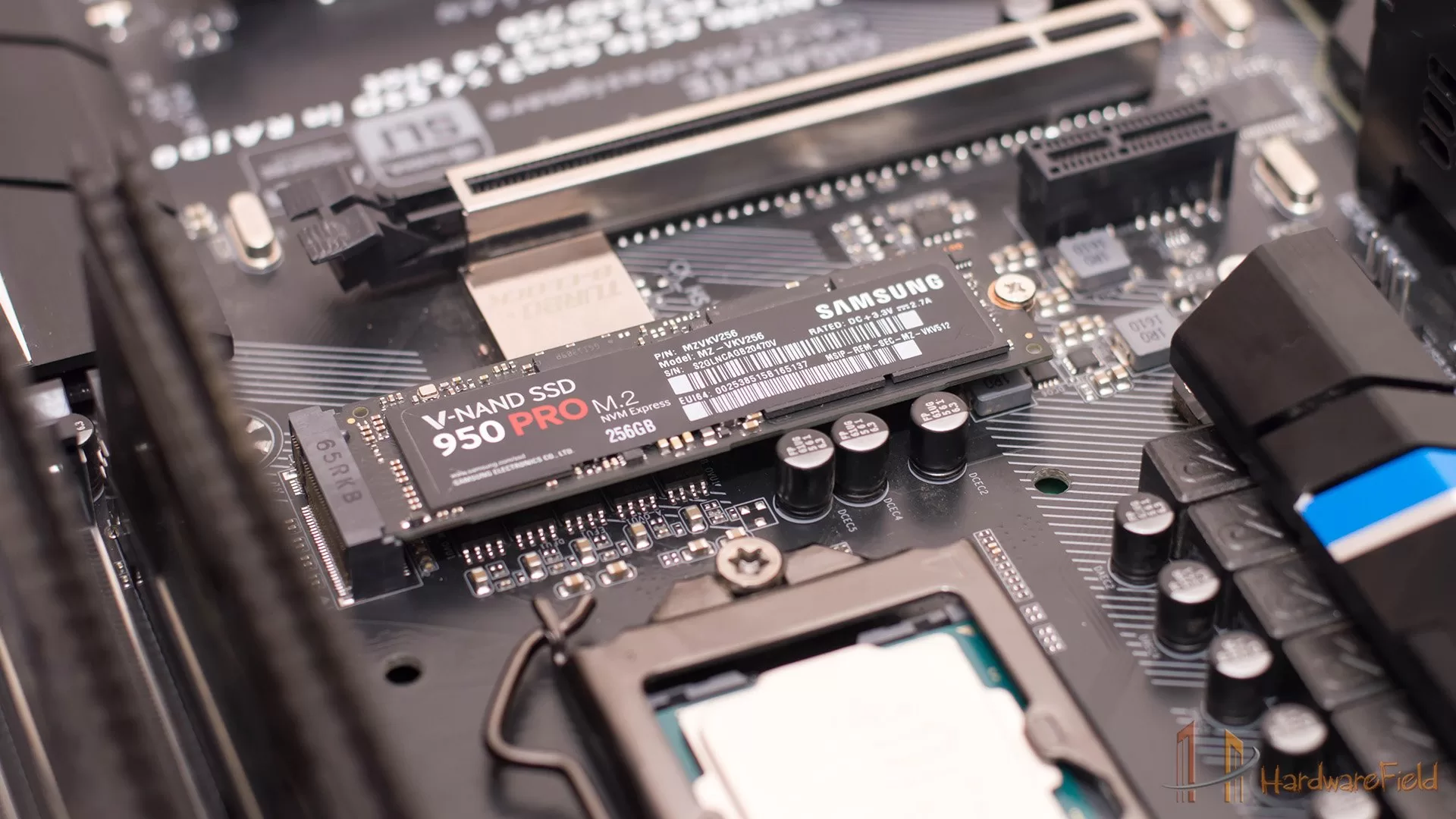

_DSC0296

الشريحة الاولى Z97 هى اول من بدأت فى دعم اتصال M.2  و تقنية NVMe و لكن معدل نقل البيانات على هذه الشريحة لا يزيد عن 10 GBit/sec نظرا لعدم توفير ممرات PCI-e الاصدار 3.0 من خلال الشريحة نفسها فالمعالجات التى تعمل على هذه الشريحة لا تستطيع ان توفر اكثر من 16 ممر PCI-E و يتم استخدامهم جميعا للبطاقات الرسومية لكن الشريحة نفسها توفر 4 ممرات PCI-E الاصدار 2.0 بالاضافة ان هذه الممرات يتم تقاسم معدل نقل البيانات بها مع منافذ اخرى مثل USB 3.0 و ايضا Sata Express فيتم استخدام ممرين فقط لمنفذ M.2 ليصل معدل نقل البيانات به الى 10 GBit/sec

الشريحة الثانية Z170 تختلف عن السابقة فى عدد ممرات PCI-E فهى توفر 20 ممر الاصدار 3.0  16 منهم من المعالج و 4 ممرات على الشريحة نفسها يتم استخدام 16 ممر لتشغيل البطاقات الرسومية و 4 ممرات لمنفذ M.2 لذلك معدل نقل البيانات على هذا المنفذ يصل الى 32 GBit/sec على هذه المنصة و يتم الاستفادة من كامل قوة القرص فى سرعة القراءة و الكتابة

الشريحة الثالثة X99 فهى الاكثر توفيرا لممرات PCI-e الاصدار 3.0 من خلال المعالجات اما الشريحة نفسها فتوفر 8 ممرات لكن الاصدار 2.0 اما المعالجات فتوفر من 28 الى 40 ممر فأقل المعالجات فى توفير ممرات PCI-e هو المعالج I7 5820K و اذا تم تقسيمهم سنجد ان البطاقات الرسومية تستخدم 16 ممر او 24 ممر من هذه الممرات و ما يتبقى فهو لمنفذ M.2 و تحتوى اغلب اللوحات على منفذين M.2 لتفعيل خاصية Raid على هذه المنصة و يصل معدل نقل البيانات فى هذه المنصة ايضا الى 32 GBit/sec.
