نظرة سريعة
لم يتغير تغليف اللوحات الرئيسية التى تندرج تحت اسم Master منذ انتاج أول لوحة رئيسية بشريحة Z390 و حتى لوحة X570 التى قدمت لها مراجعة سابقة تاتى بنفس تصميم التغليف باللون الداكن مع وجود شعار Aorus بحجم كبير على مقدمة صندوق التغليف
و بالطبع كما نذكر دائما فسوف تجد جزء كبير من الميزات التى تتمتع بها اللوحة TRX40 Aorus Master فى الجهة الخلفية للصندوق

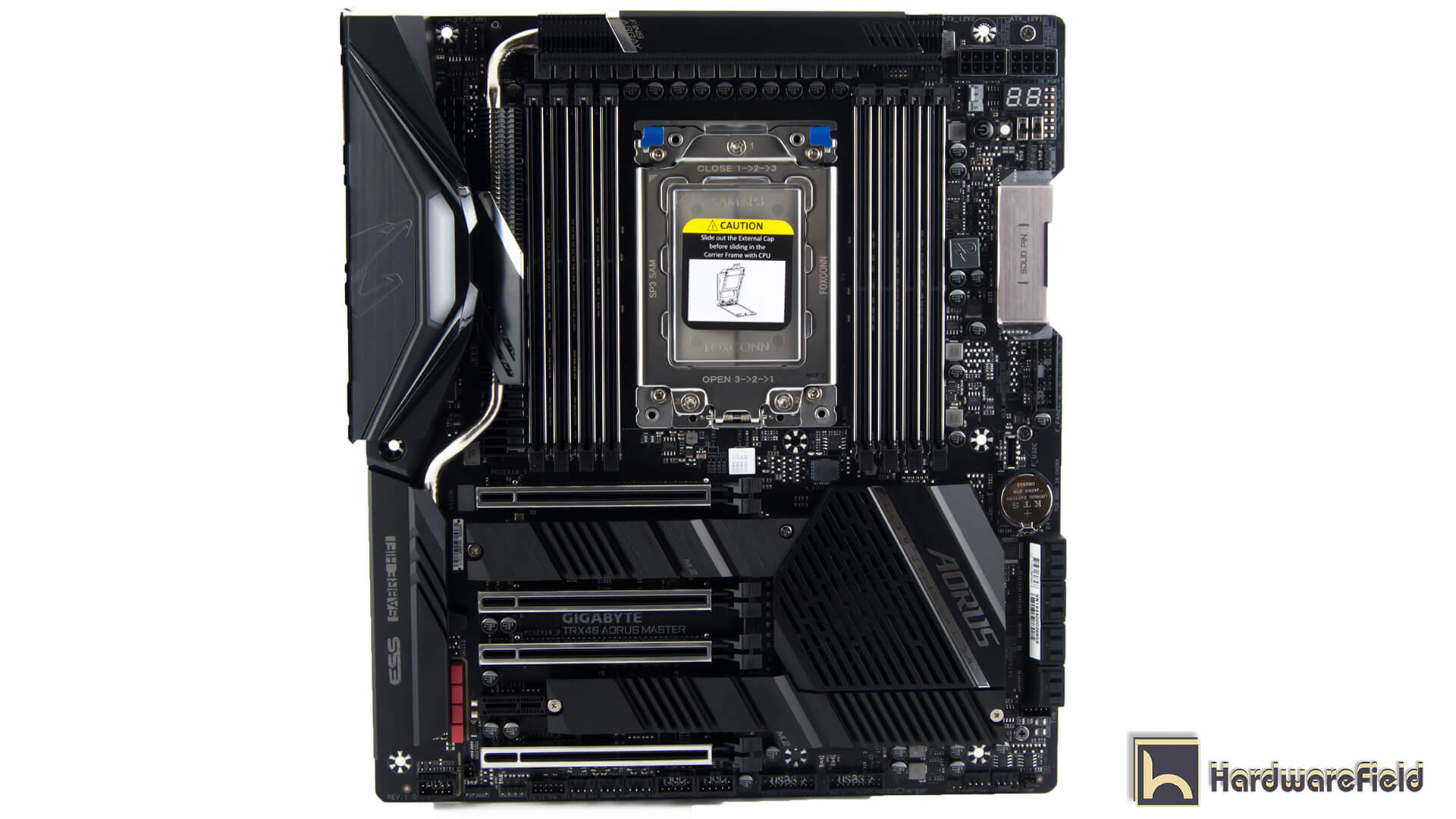

ما زالت اللوحات الرئيسية من سلسلة Master تأتى بنفس التصميم الرائع و نفس الألوان التى رأيناها فى الاصدارات التى سبقت TRX40 Aorus Master مع اختلاف مقبس المعالج TRX40 الضخم الداعم لأحدث معالجات AMD Thredripper

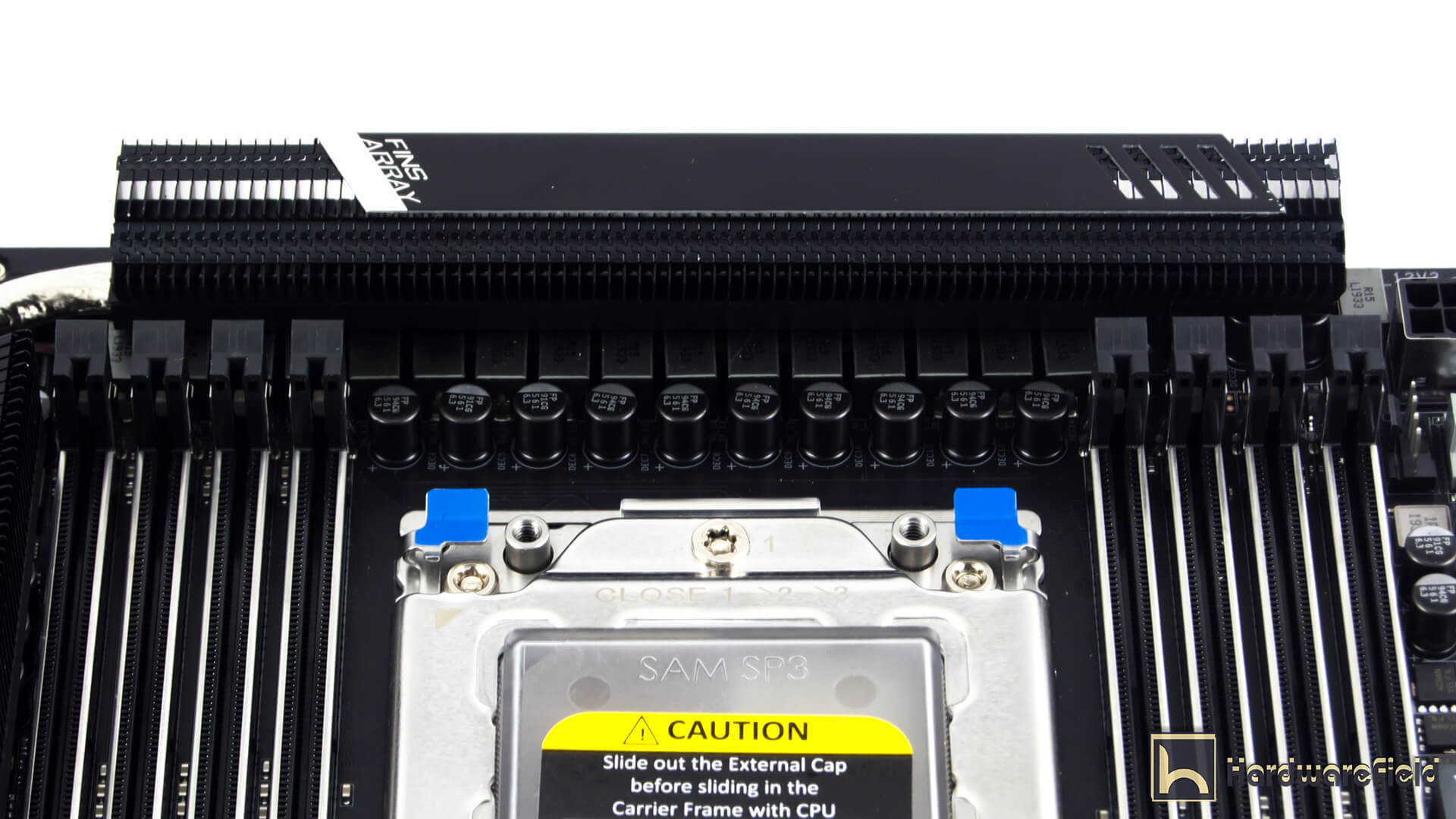

أعلى المعالج نجد 16+3 مرحلة من مراحل الطاقة الرقمية من أحدث أبتكارات دوائر الطاقة متعددة المراحل مع متحكم طاقة رقمى PWM من Infineon XDPE132G5C و التى تحتوى على 16 مرحلة كل ذلك مدعوما بوحدات طاقة من Infineon TDA21472 بقدرة 70 أمبير لكل وحدة طاقة بالاضافة الى ثلاثة وحدات طاقة للذاكرة و أيضا PCH و تستخدم Aorus تصميم طاقة رقمى صحيح من دون استخدام المضاعفات أى انك ستحصل على لوحة رئيسية توفر طاقة مستقرة لمعالجات AMD Thredripper التى تشتهر بعدد انوية كبير و أستهلاك طاقة كبير أيضا

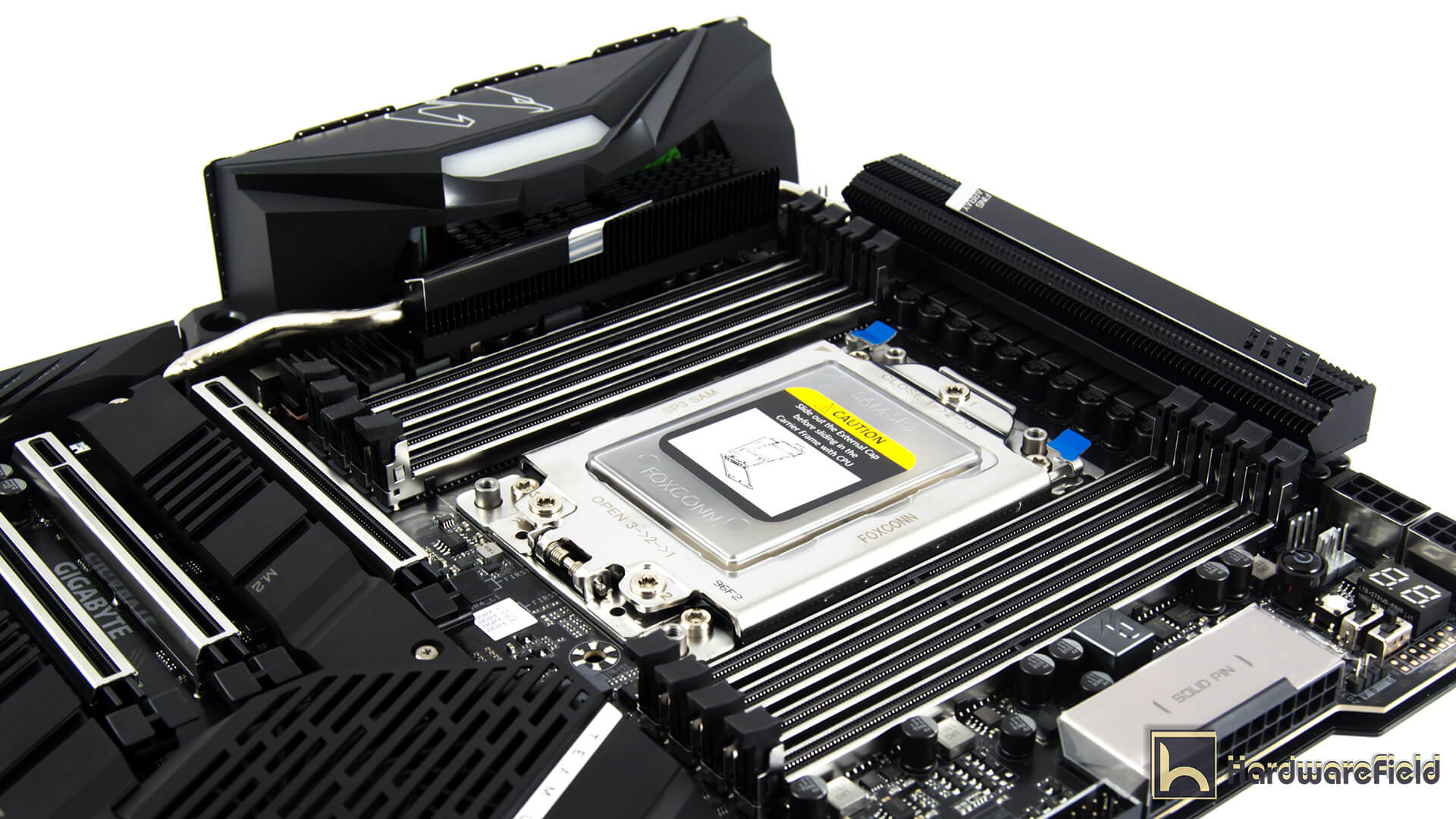

تصميم تبريد دوائر الطاقة المتميز بطريقة الشرائح المتراصة Fins Array و هو عبارة عن مجموعة من شرائح الألومنيوم متراصة بجوار بعضها و متصلة بقاعدة من النحاس يتخللها انبوب نحاسى يقوم بنقل الحرارة الى الشرائح التى تقوم بتبديدها و يفصل بين نظام التبريد و مكونات دوائر الطاقة شرائح التبريد Thermal pad و يختلف التبريد هنا عن لوحات Master السابقة حيث يمتد الأنبوب النحاسى فوق دوائر الطاقة من أعلى المعالج و على الجانب وصولا الى المكونات الصوتية رغم أننى كنت أفضل ان يمر التبريد على شريحة اللوحة الرئيسية لكن هناك سبب كبير ليجعل انبوب التبريد فى هذا المكان فى باقى المميزات سوف تعرف ما هو

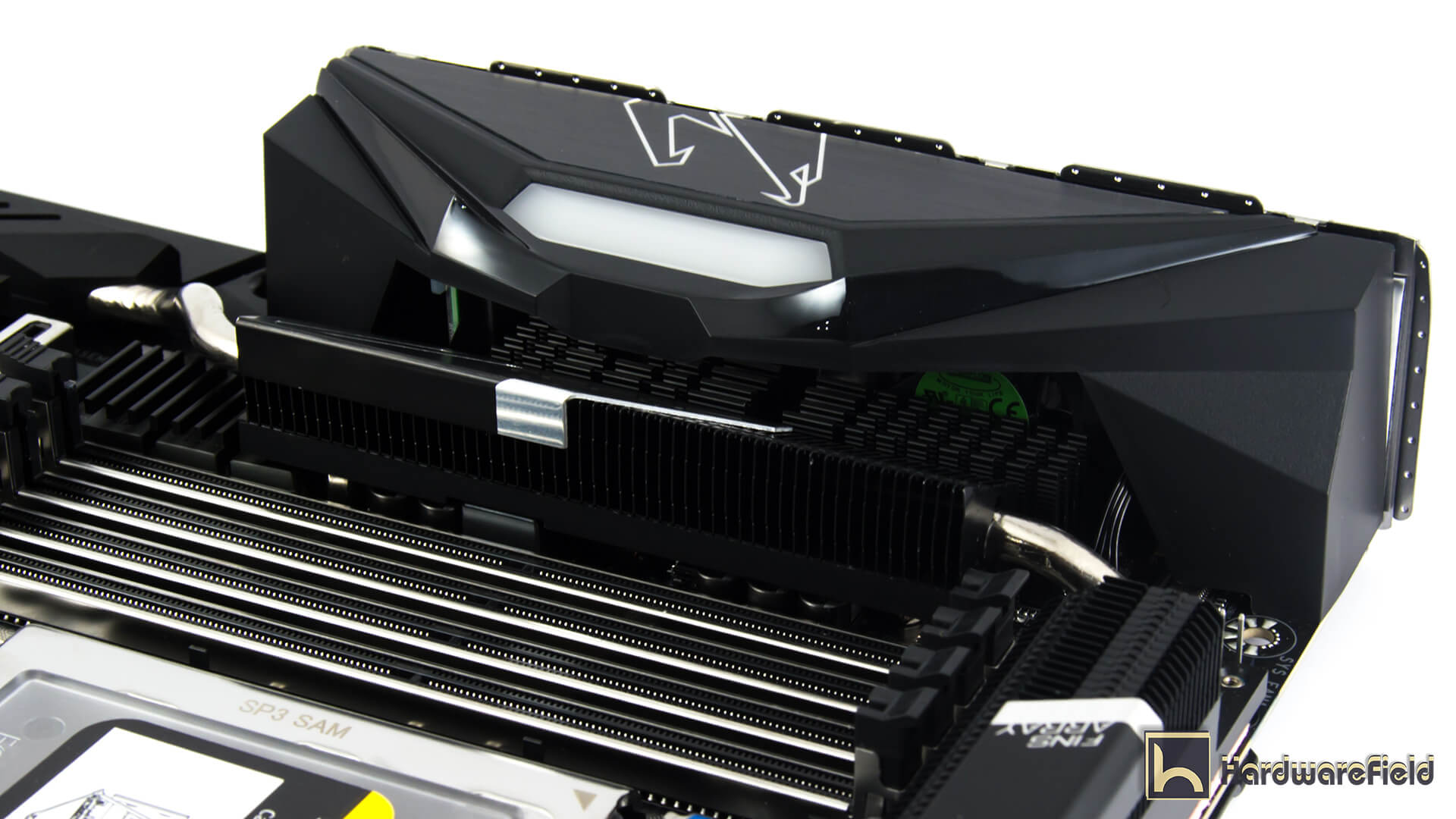

أضافة الى نظام التبريد Fins Array و المتتد بأنبوب من النحاس يصل مكونات التبريد ببعضها و لكن فى منتص المسافة هناك حوض تبريد عبارة عن كتلة أخرى من الألومنيوم ضخمة الحجم تقع خلف لوحة المنافذ الخلفية I/O تتجمع عندها الحرارة بواسطة الانبوب النحاسى و هنا نجد مروحة بقطر 40 ملليميتر اسفل لوحة المنافذ الخلفية تقوم بتشتيت الحرارة الموجودة على مكونات دوائر الطاقة

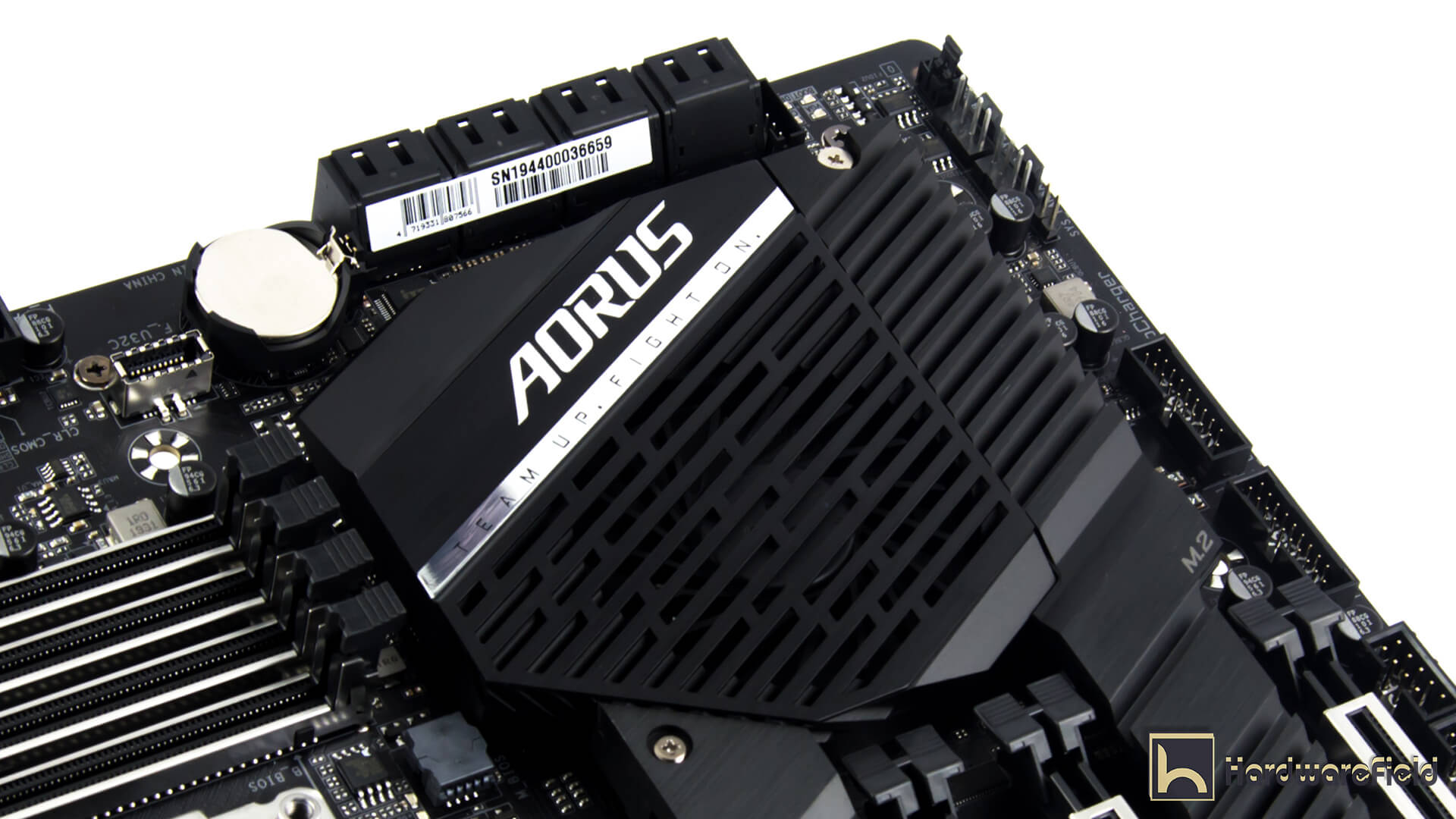

يبدو أهتما كبير من Aorus بمكونات تبريد اللوحة الرئيسية TRX40 Aorus Master فمثلما يتم تبريد شريحة X570 فى اللوحة Master يتم هنا أيضا عن طريق مروحة من النوع البلاور و قد قامو فى Gigabyte بعمل جيد عن طريق اخفاء المروحة بشكل جيد خلف هذا الغطاء الأسود الذى يعتمد فى تصميمه على فتحات مائلة تسمح بخروج الهواء الساخن بعيدا عن شريحة TRX40

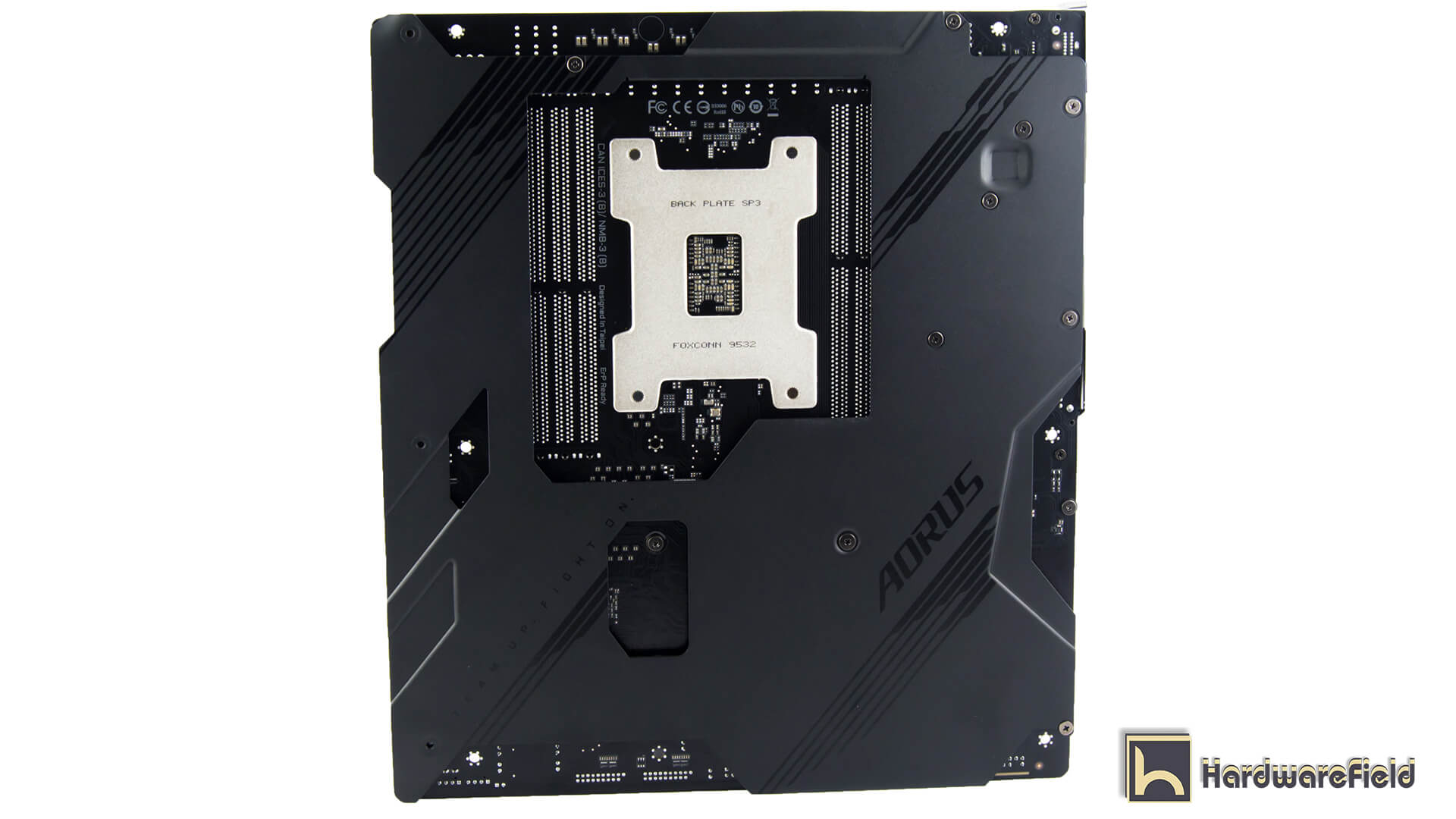

لم تنتهى مكونات تبريد اللوحة الرئيسية لكن هنا لدينا أحد المكونات الهامة فى اللوحة TRX40 Aorus Master و هو الدرع المعدنى الخلفى و له عدة وظائف هامة بداية من حماية جسم اللوحة الرئيسية من الصدمات و الأنحناءات عند تركيب المبردات الضخمة و أيضا تبريد جسم اللوحة نفسه بالاضافة الى شرائح Thermal Pad بين اللوح المعدنى و لحامات دوائر الطاقة ليقوم أيضا بفاعلية تبريد كبيرة لدوائر الطاقة
ننتقل للصفحة التالية للتعرف أكثر على باقى مميزات اللوحة TRX40 Aorus Master
