نظرة على لوحة Gigabyte X570S Aero G
يختلف تغليف لوحة Gigabyte X570S Aero G عن باقى لوحات Gigabyte فهى لوحة تتسم باللون الأبيض لذلك تجد غلاف باللون الأبيض و ستجد بعض العبارات على واجهة الغلاف توضح التوافق مع معالجات AMD Ryzen و دعم مقبس AM4
و فى الجزء الخلفى من الغلاف لدينا تفاصيل أضافية حول مميزات لوحة Gigabyte X570S Aero G بالاضافة الى المواصفات الفنية بالاسفل و صورة واضحة للوحة نفسها

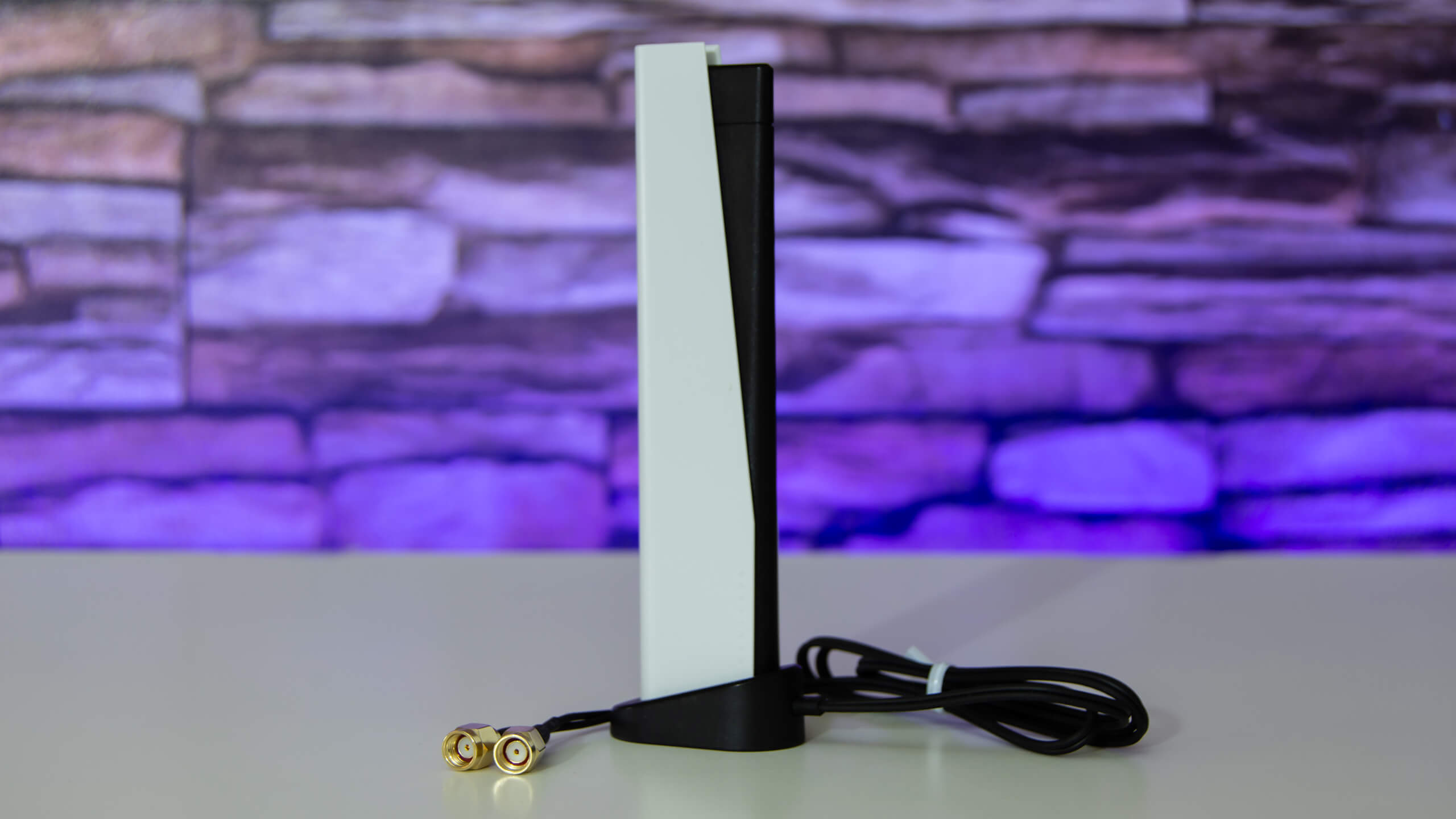

لن تجد مع اللوحة الكثير من الملحقات فقط بالاضافة الى مسامير تثبيت محركات M.2 على اللوحة و مجموعة مكابلات SATA و كتيب التشغيل و بعد ان تم اضافة اتصال هوائى فى لوحات Aero G ستجد انتنا اتصال WI FI بشكل رائع مرفقة مع اللوحة

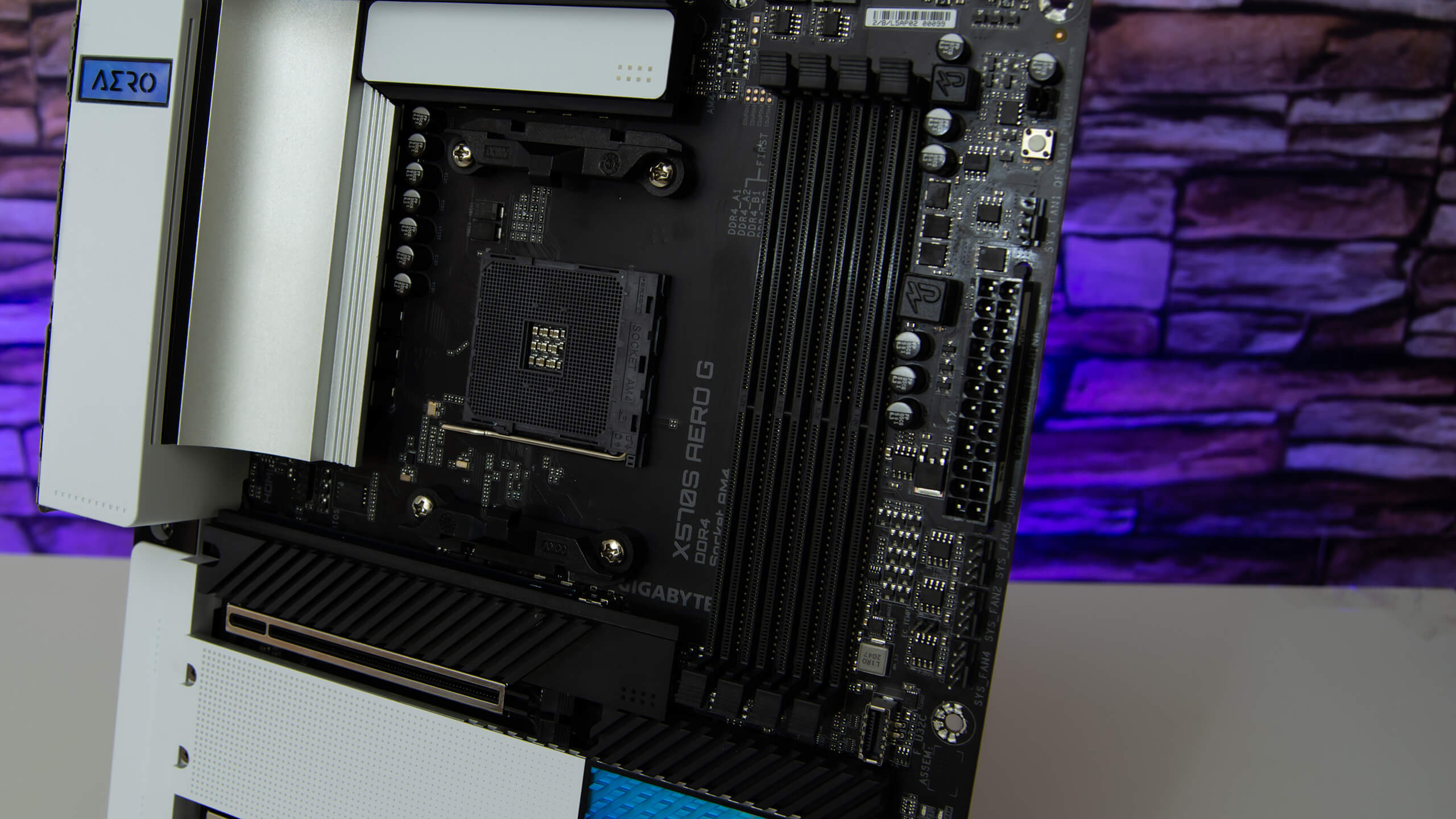

من خلال القاء نظرة أولية على لوحة Gigabyte X570S Aero G يمكننا ان نرى ان Gigabyte قد ظهرت بنوع من المظهر الفضى الرائع مع الأبيض و لدينا لوحة PCB أسود و الأبيض و الفضى غالبا هم ألوان المبددات الحرارية لدوائر الطاقة و أغطية محركات التشغيل M.2 و بشكل عام اللوحة تبدو جيدة لمحبى بناء بتصميم مميز و بالتأكيد هى شىء مختلف عن لوحات اللاعبين من Gigabyte و Aorus

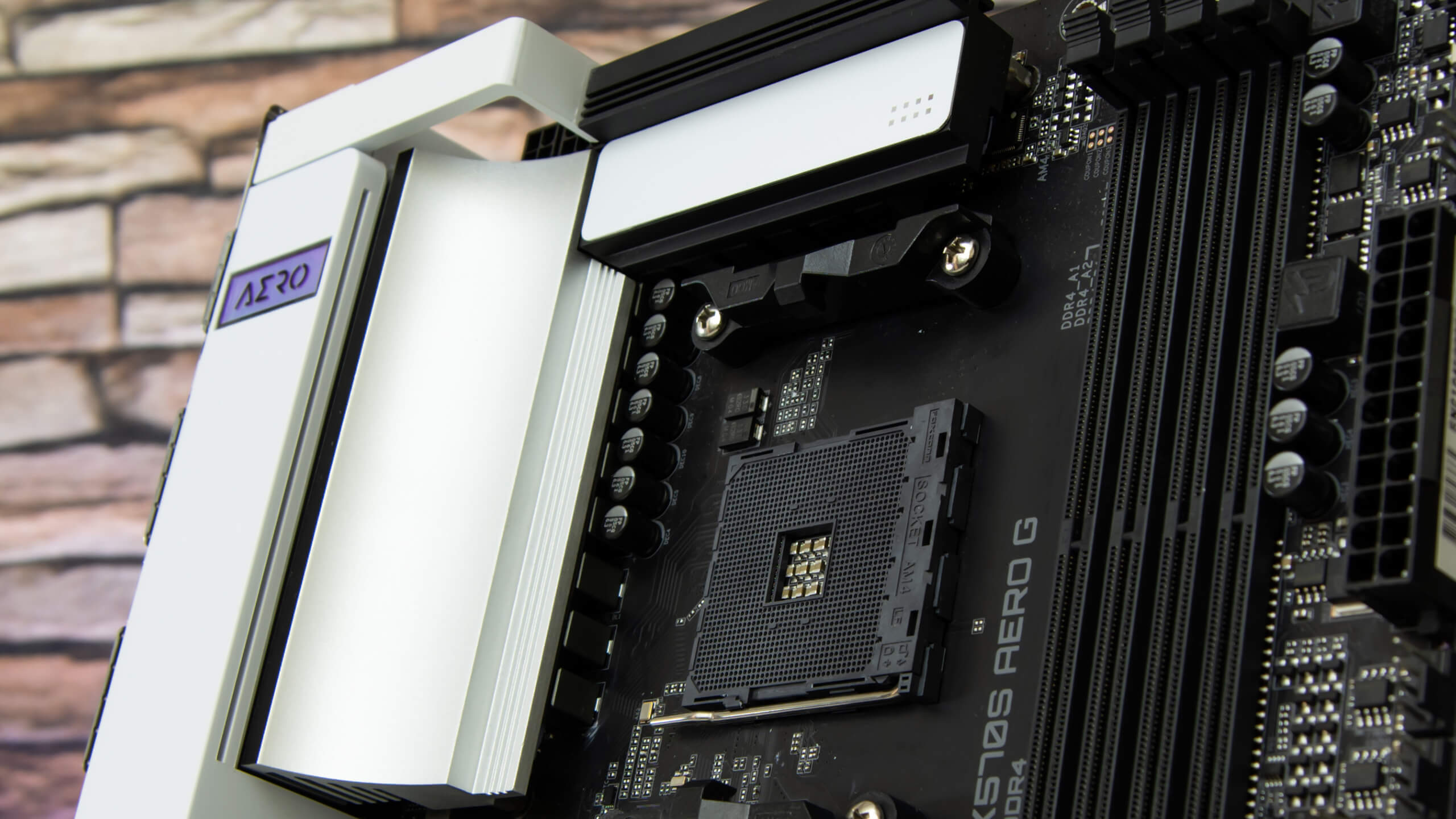

تستخدم Gigabyte X570S Aero G دوائر طاقة تختلف عن ما رأيناه فى Gigabyte Z690 AERO G و لدينا هنا مجموعة مكونة من 12+2 مرحلة في تكوين مشترك مع وحدة تحكم PWM عالية الجودة ISL229004 من Intersil ثماني القنوات (X + Y = 8) وعلى 14 خوانق Vishay Sic649A Dr.MOS MOSFETs (720A لـ Vcore) و يكون لهذا العدد الكثير من الجاذبية لدعم Ryzen 9 5950X الرائد أثناء امداد الطاقة و عملية كسر سرعة المعالج
تدعم لوحة Gigabyte X570S Aero G معالجات AMD Rayzen حتى جيل 5000 على مقبس AM4 الذى أوشك على نهايته و تعتبر شريحة X570S هى أخر الشرائح الداعمة لمقبس AM4 و تشتمل لوحة X570S Aero G على جميع خيارات شريحة X570 القياسية من عدد منافذ و دعم البطاقات الرسومية SLI و CrossFire بالاضافة الى فتحات دعم أقراص الحالة الصلبة السريعة NVMe SSD M.2 مدعومة من الشريحة على 4 مسارات PCIe لكل واحدة منهم على أحدث اصدار Gen 4.0 و تدعم الشريحة حتى 24 مسار اما المعالج نفسه فيوفر 16 مسار PCIe 4.0 للبطاقات الرسومية على أول منفذ لكن فى حالة تثبيت بطاقاتين سوف تنقسم الى 8 و 8 لكل بطاقة
تدعم لوحة Gigabyte X570S AERO G التى بين يدينا ذاكرة DDR4 بسعة تصل الى 128 جيجابايت بواقع اربعة شرائح غير مصفحة بغلاف فولازى مثل لوحات اللاعبين من Gigabyte و تدعم سرعات تصل الى 5400 ميجاهرتز مع دعم تقنية XMP 2.0 مع خيارات كسر السرعة

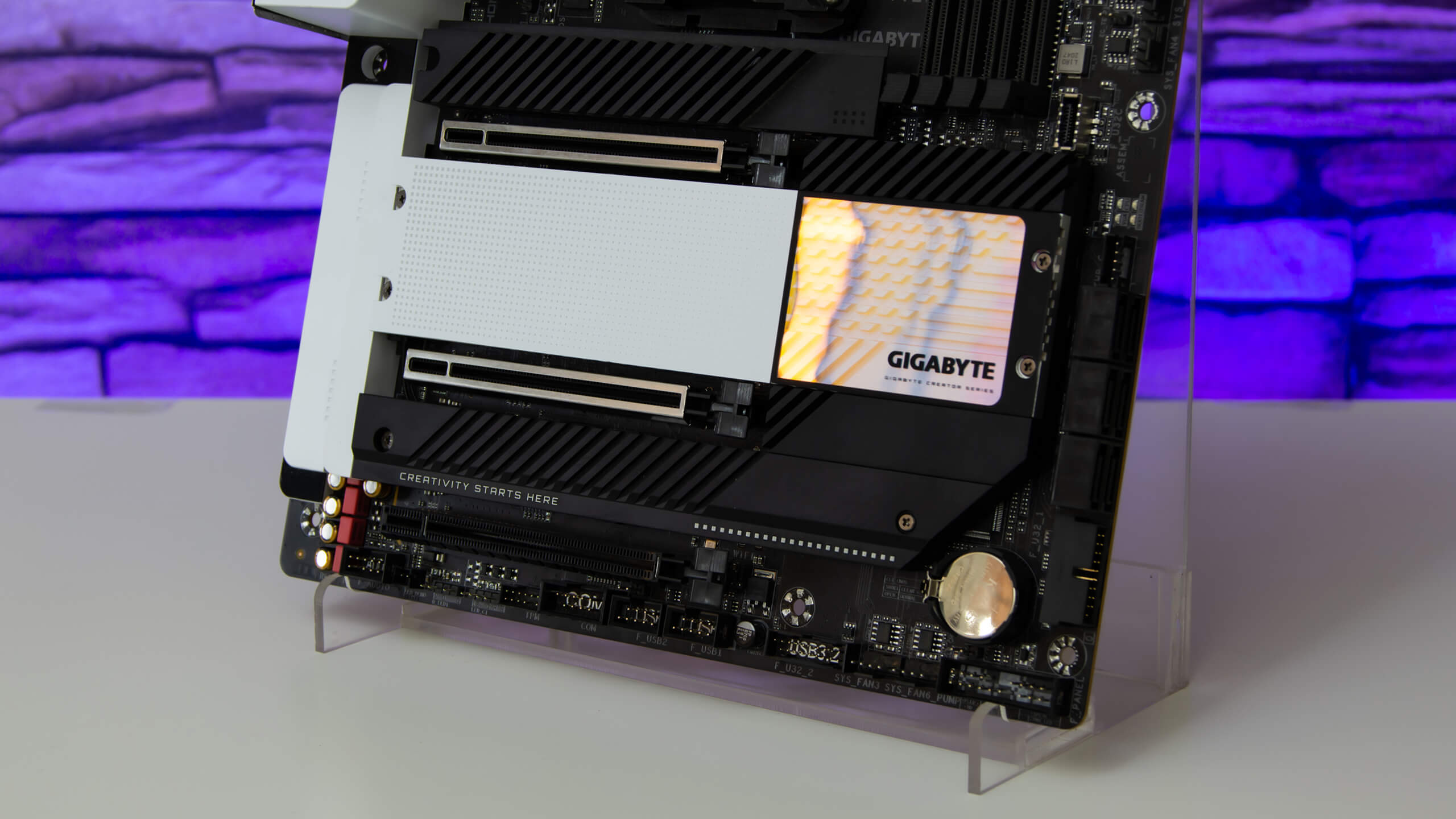

توجد فى الجزء السفلى ثلاثة فتحات PCI-Express x16 على اللوحة Gigabyte X570S AERO G و جميعهم متوافقين مع معيار PCIe 4.0 لكن مع معالجات Ryzen 5000 و من دون ذلك يقل معدل نقل البيانات الى الاصدار PCIe 3.0 بم فى ذلك معالجات 5000G و الفتحتان الأولى و الثانية تستمد مساراتهم من المعالج بواقع 16 مسار للأولى و 8 مسارات PCIe للثانية و نلاحظ تصفيح المنفذين بالصفائح الفولاذية لحماية المنافذ و توصيل أفضل بين البطاقات الرسومية و اللوحة الرئيسية و تأتى الفتحة الثالثة بأربعة مسارات PCIe من شريحة X570 و تتشارك المسارات مع فتحة M.2 الأخيرة

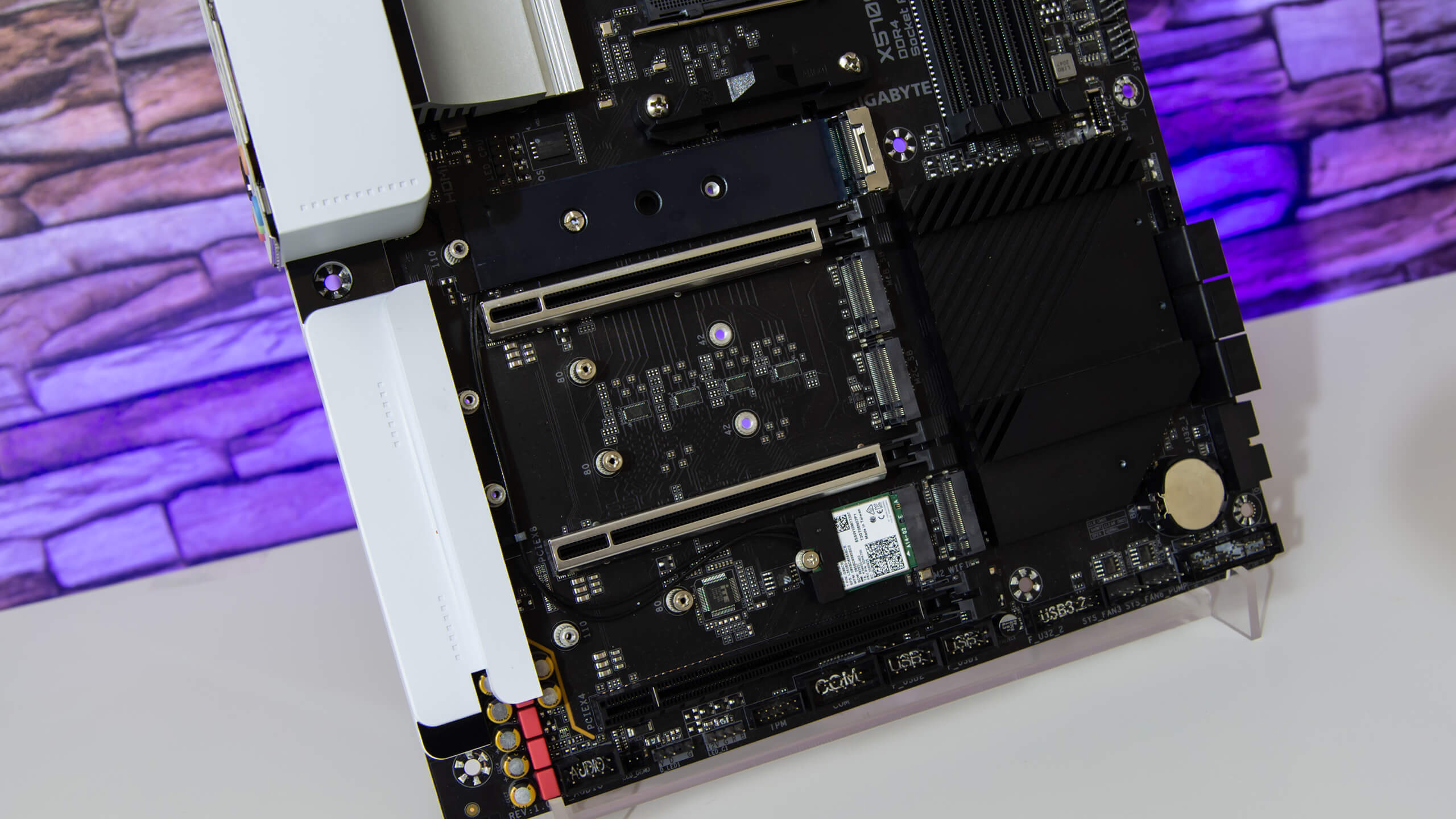

لننتقل الى الأجزاء المغطاه أسفل المببدات الحرارية فى لوحة Gigabyte X570S AERO G لنجد أربعة فتحات M.2 جميعهم متوافق مع معيار PCIe Gen 4.0 و تستمد الفتحة الأولى المصفحة بالفولاذ مساراتها من المعالج أما الثلاثة فتحات بالاسفل فتستمد مساراتها من شريحة X570 و لا تأتى مصفحة بالمعدن و كلا الفتحات متوافقة مع الأبعاد القياسية لمحركات التشغيل M.2 و تدعم الثلاثة فتحات الأولى M.2 PCIe SSD فقط أما الفتحة الأخيرة يمكنها تشغيل M.2 SATA SSD بالاضافة الى ما سبق و تتشارك مسارتها مع منفذين ساتا اى انه عند تشغيل M.2 SSD على منفذ M2M_SB سيتوقف SATA3 2, 3 عن العمل

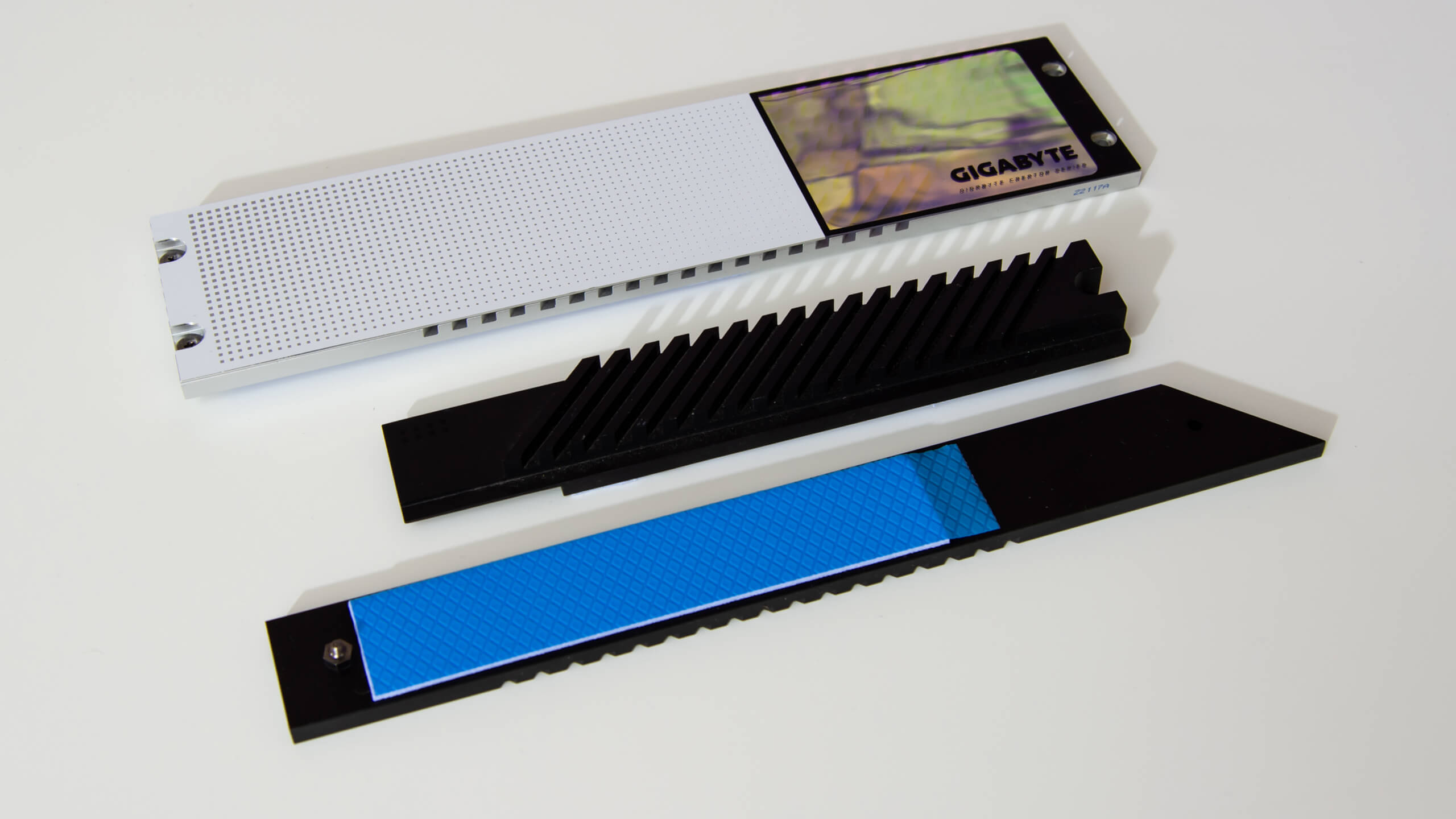

منفذ M.2 الأول يأتى بخافض حرارة منفصل خاص به و الاثنان الاخرين يشتركان فى خافض حرارة اما المنفذ الثالث فهو يعتمد هلى خافض حرارة منفصل وجميع خافضات الحرارة مصنوعة من الألومنيوم و مصقولة بشكل جيد و يمكنها التخلص من حرارة محركات التشغيل بسبب سماكتها الزائدة و ايضا تأتى الخافض الأول مدعم بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى

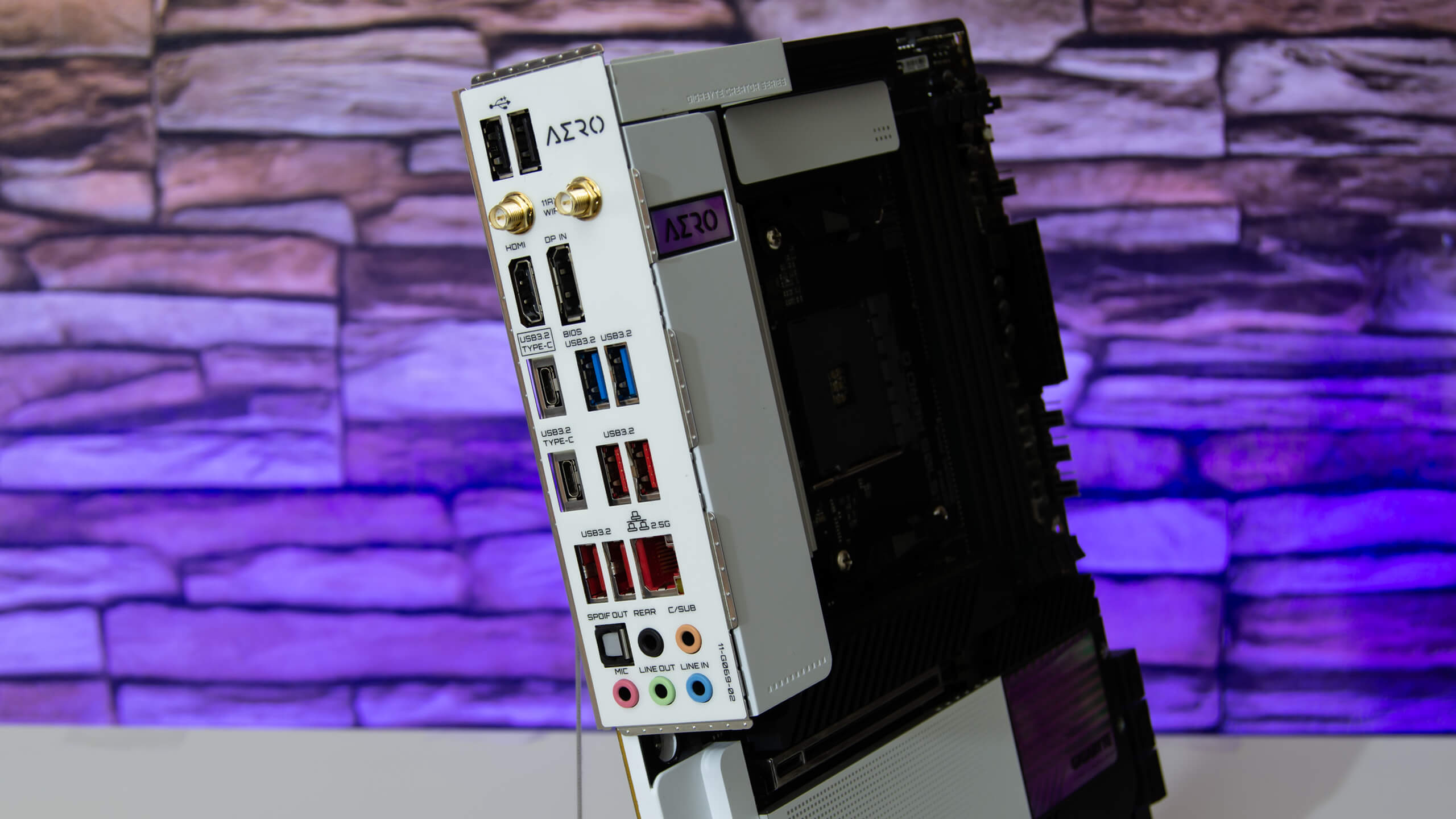

لنمر بشكل سريع على الموصلات الخارجية و الداخلية على اللوحة الرئيسية Gigabyte X570S AERO G و نبدأ بلوحة المدخلات و المخرجات الخلفية و التى تأتى مدمجة فى اللوحة نفسها و هى تحتوى مخرجات 2x 2T2R لهوائي Wi-Fi و منفذين USB 2.0 و منفذين USB 3.2 Gen1 Type-A و اثنان USB 3.2 Gen2 Type-A و واحد USB 3.2 Gen1 Type-C و بجواره USB 3.2 Gen2x2 Type-C و لاتصال الشبكات RJ-45 بسرعة 2.5 جيجابت في الثانية ثم منفذ DisplayPort 1.2 و منفذ HDMI 2.0 و خمسة موصلات صوت فقط 3.5 مم و منفذ S / PDIF البصري للصوت الرقمي

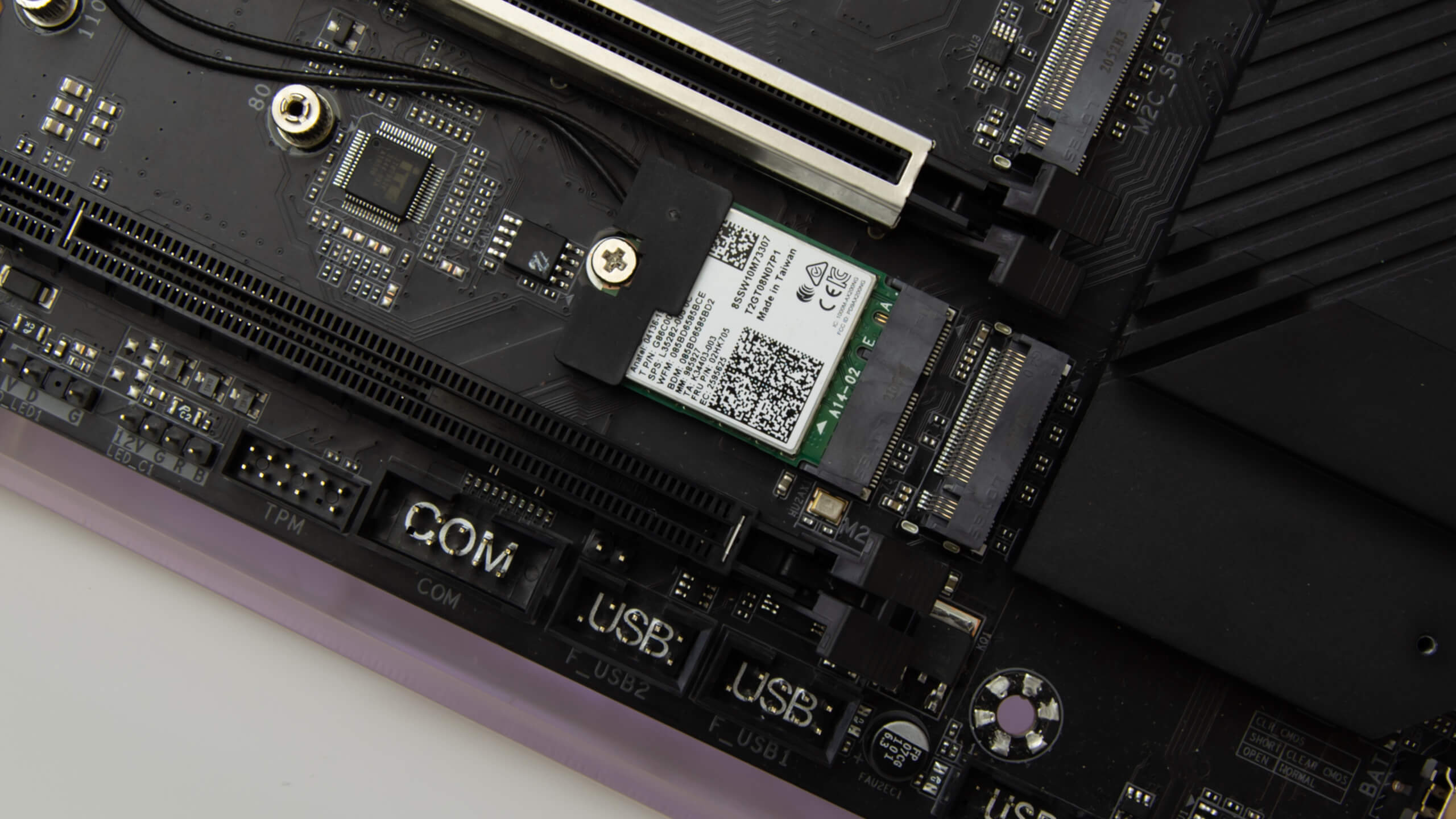

اللوحة الرئيسية Gigabyte X570S AERO G تأتى بواجهة اتصال سلكية واحدة بسرعة 2.5 جيجابت في الثانية يتم التحكم بواسطة شريحة Intel I225-V بالاضافة الى ذلك نجد بطاقة شبكة لاسلكية Intel Wi-Fi 6 AX201 لكنها لا تدعم 6E و تدعم نطاق عرض 2.4 جيجابت في الثانية لـ 5 جيجاهرتز و 574 ميجابت في الثانية لـ 2.4 جيجاهرتز و MU-MIMO و OFDMA و BSS Color وغيرها من التقنيات.

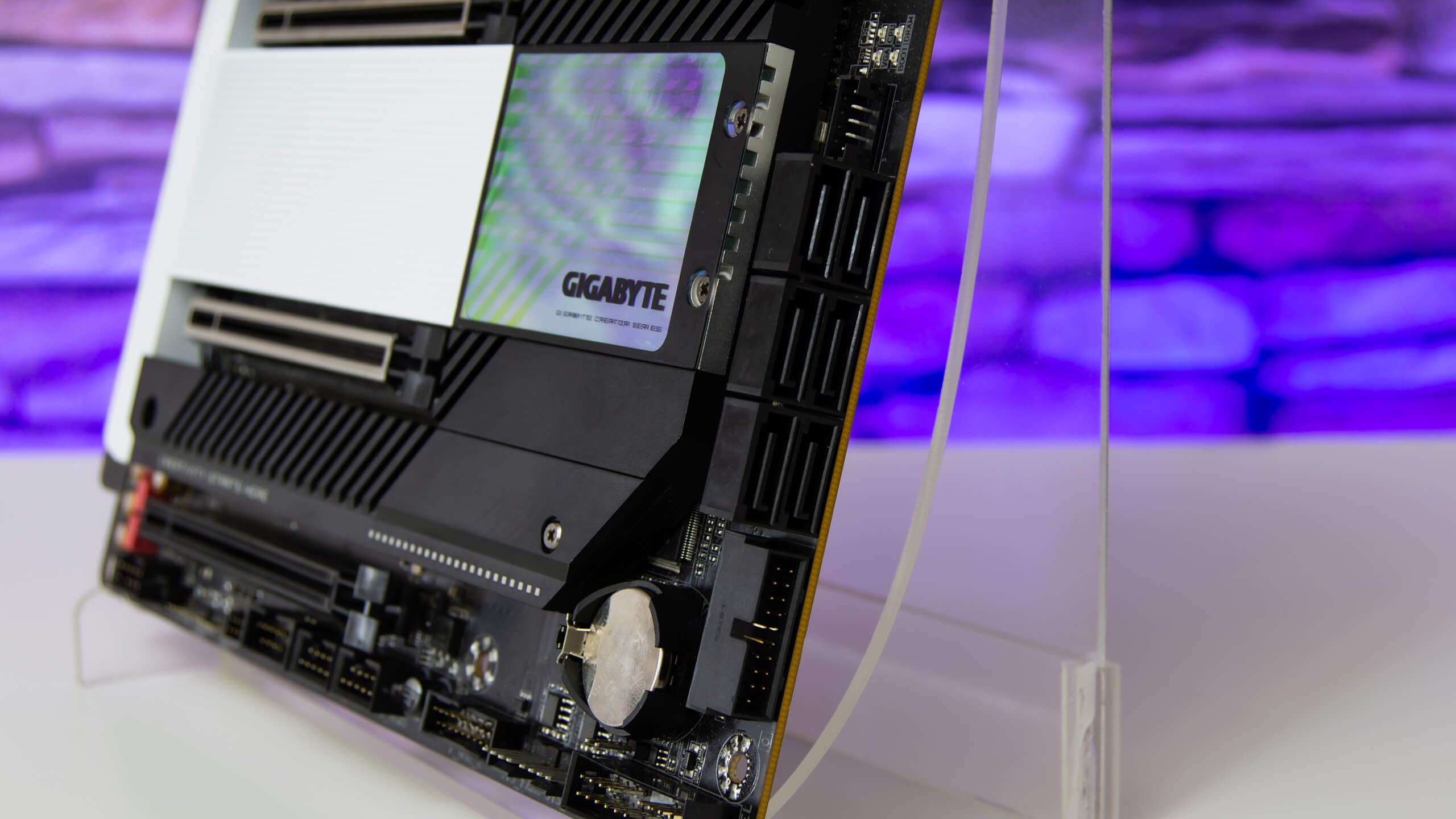

تأتى لوحة Gigabyte X570S AERO G مدعمة بستة منافذ SATA للأقراص الميكانيكية

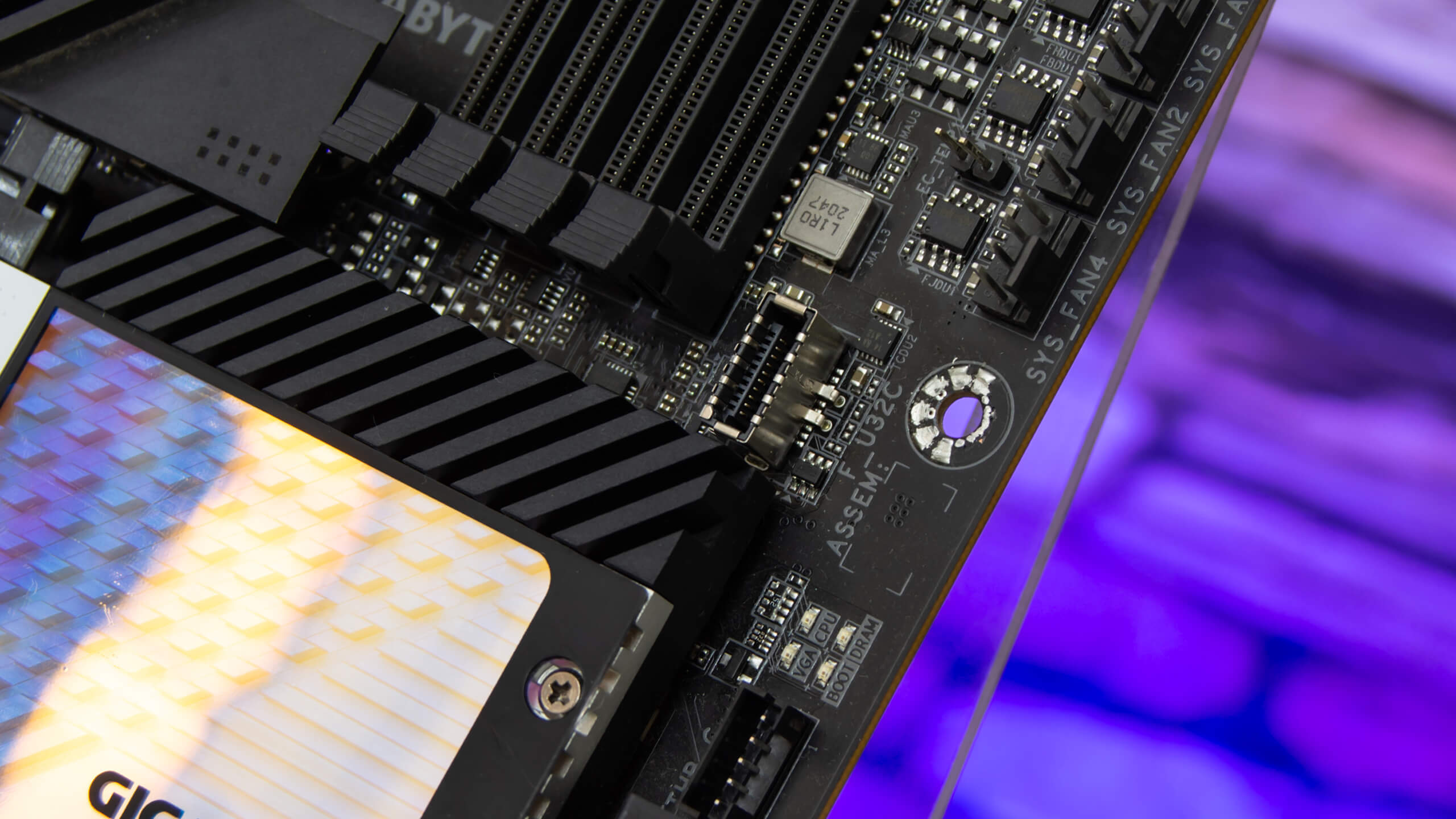

تدعم لوحة Gigabyte X570S AERO G موصل USB 3.2 Gen2x2 Type-C لمقصورة الكيسة الأمامية بالاضافة الى موصل لاضافة GIGABYTE Thunderbolt add-in card

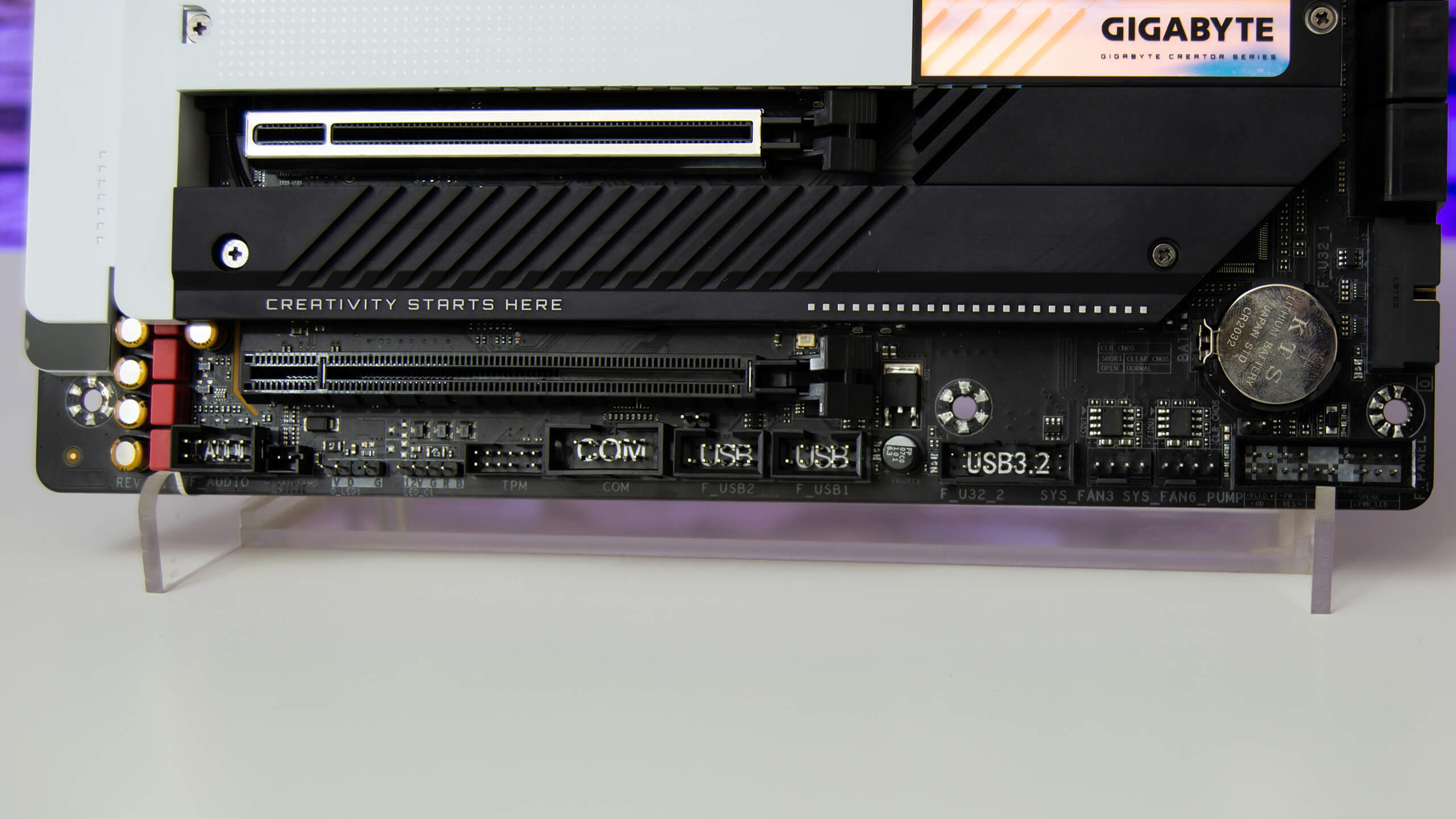

توفر لوحة X570S Aero G عدد جيد من رؤوس مراوح التبريد و موصلات الاضاءة RGB على أطراف اللوحة من الجزء العلوى و الجزء الاسفل و تدعم جميع رؤوس المراوح التحكم فى سرعة المراوح و كذلك رؤوس توصيل الاضاءة RGB تدعم التخصيص و المزامنة من خلال تطبيق RGB Fusion
