الدوائر و الشرائح و المتحكمات
اللوحة الرئيسية Aorus Z370 Ultra gaming بعد ازالة الاغطية و المشتتات و بها العديد من المتحكمات و الشرائح و التى سوف اقوم بتوضيحها بشكل تفصيلى
البداية ستكون مع شريحة Z370 و قد تكلمت عنها فى بداية المراجعة

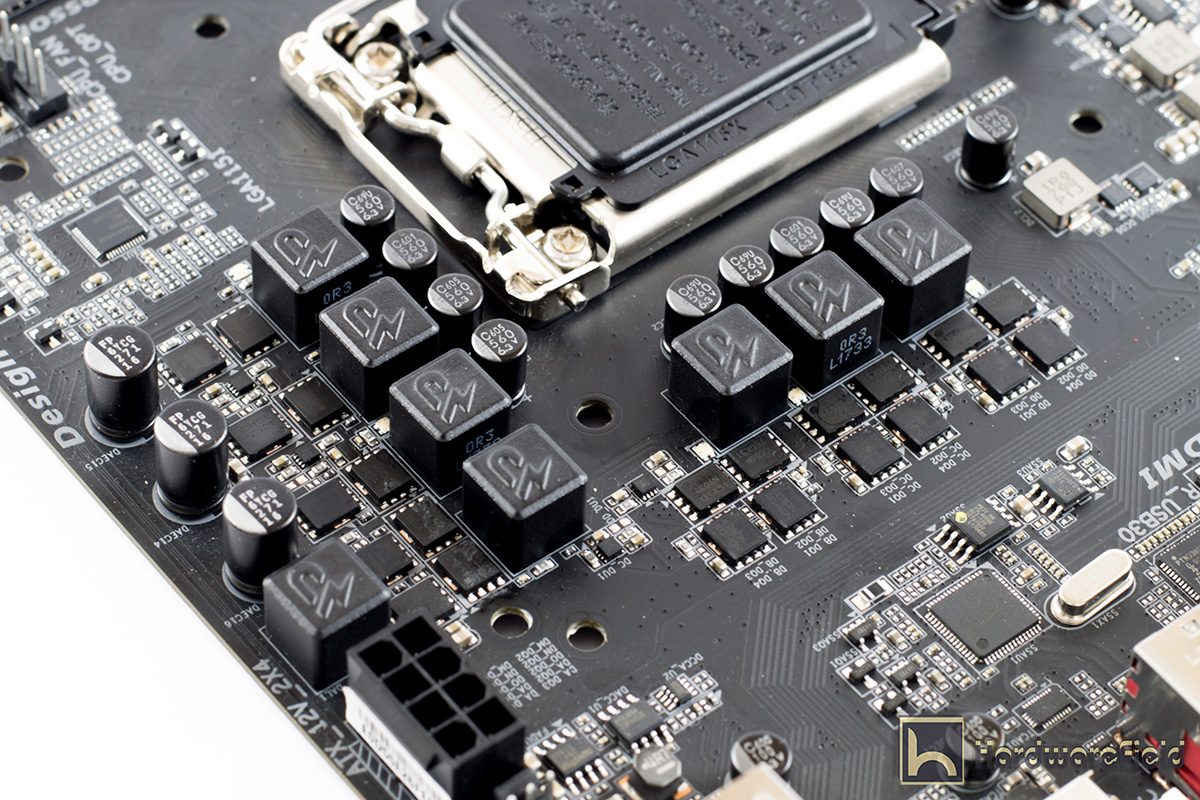

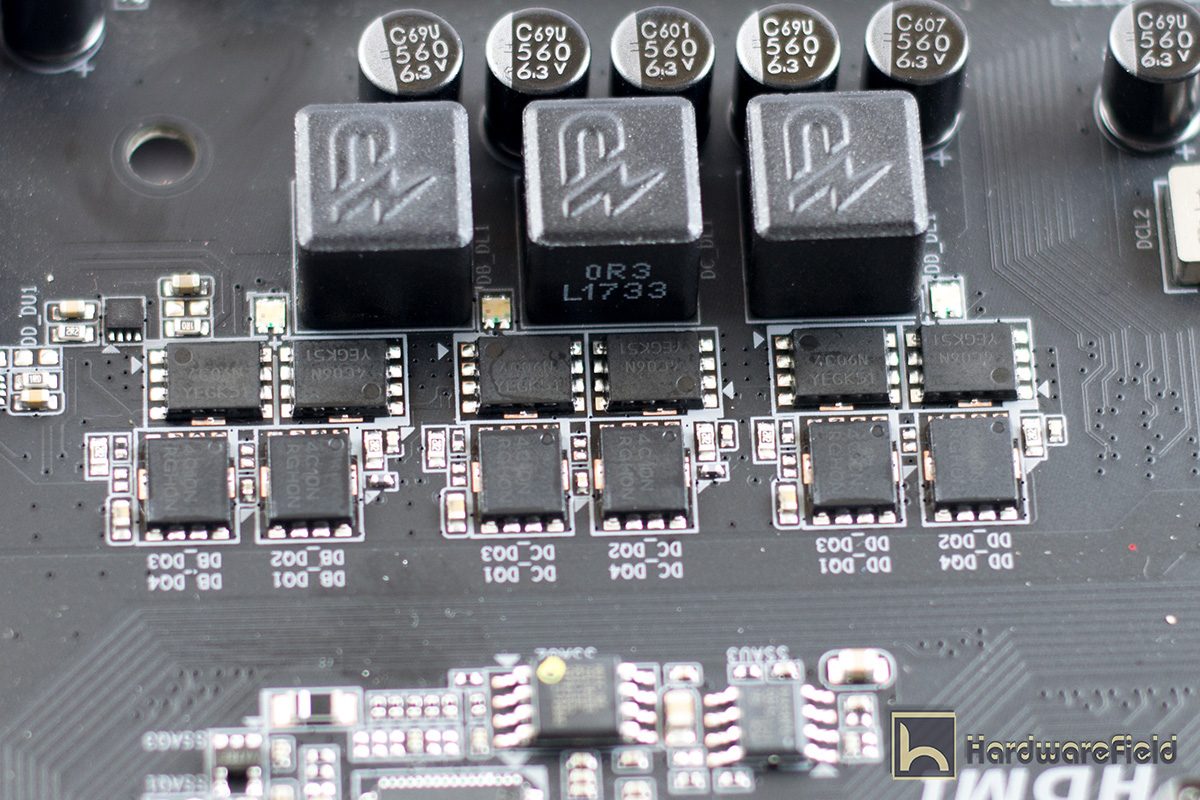

تغذية المعالج بالطاقة من خلال 8 مراحل من الطاقة الرقمية و تستخدم متحكمات متعددة ISL6625A للمعالج و المعالج الرسومى المدمج لتعزيز قدرة مراحل الطاقة و تستخدم على وحدة معالجة الجهد للمعالج خوانق مزدوجة فى حين انها تستخدم العدد القياسى للخوانق على وحدة معالجة جهد المعالج الرسومى المدمج و تستخدم فى اشباه الموصلات خوانق NTMFS4C06N و هى خوانق منخفضة الجانب و تستخدم خوانق NTMFS4C10N المرتفعة الجانب لكل مرحلة من مراحل الطاقة
و تستخدم المتحكم Intesil للتحكم فى عمل وحدات الطاقة و التى تعمل على تقسيم مراحل الطاقة الى مجموعات تعمل طبقا لحاجة المعالج للطاقة و الهدف من ذلك الحد من الافراط فى استخدام الطاقة و اراحة دوائر الطاقة فى حالة عدم استهلاك طاقة المعالج بالكامل

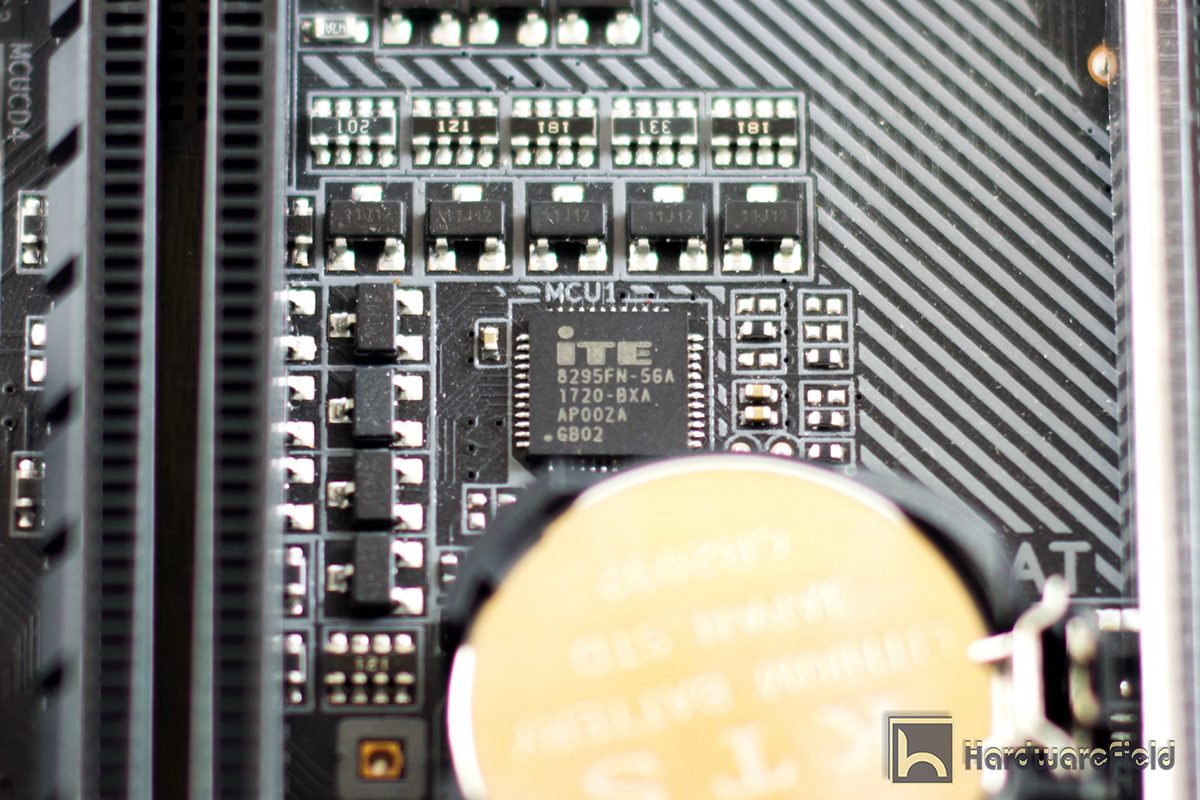

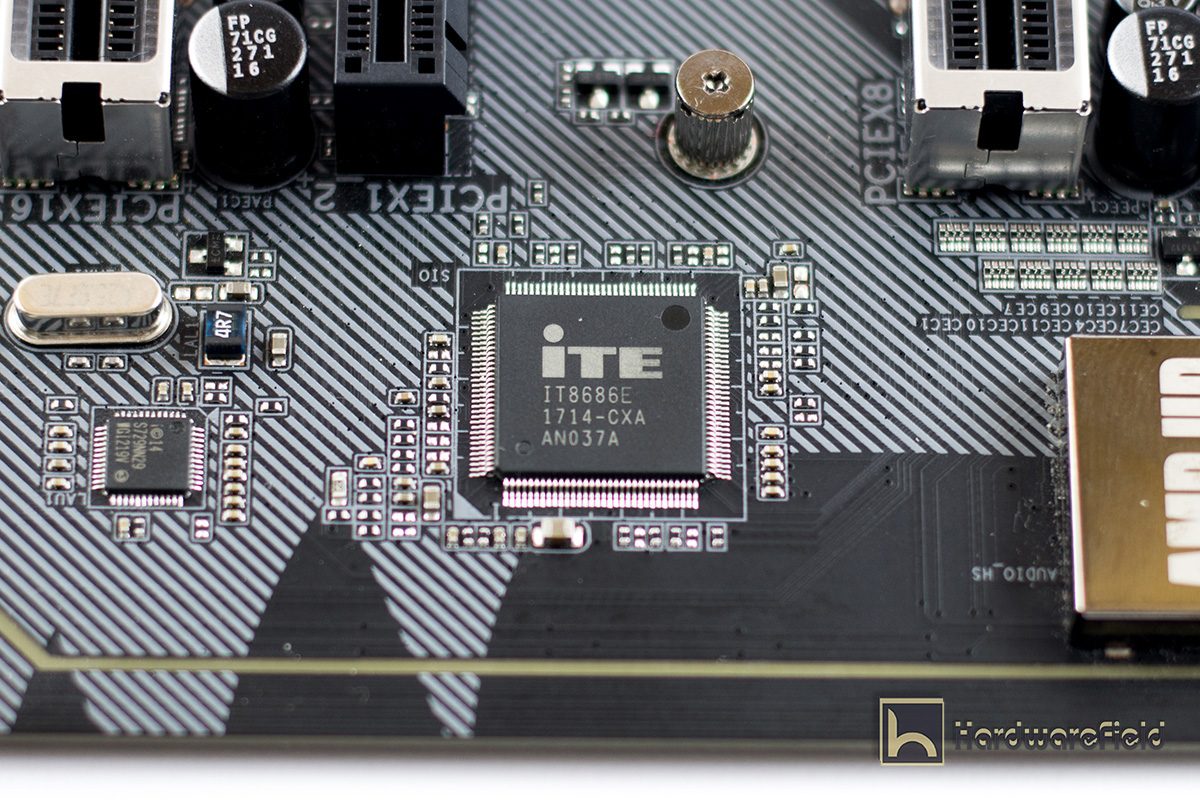

و تستخدم شريحة IT8686E للتحكم فى مراقبة اداء مراوح التبريد للنظام و و منافذ PS/2 الخلفية التى تستخدم للوحة المفاتيح و الفأرة أما شريحة ITE IT8295FN فتستخدم للتحكم فى انظمة الاضاءة المتعددة الالوان RGB على اللوحة.
شريحة ANX تتحكم فى اخرج صوة المعالج الرسومى لمنفذ HDMI
اما شرائح NXP الموجودة بجوار شقوق PCI e فهى المسؤولة عن تبادل معدل نقل البيانات بين شقوق PCI-E X4 و منافذ PCI-E X1.
اما باقى المنافذ مثل USB 3.1 و SATA فتستخدم جيجابايت متحكمات ASmedia الشهيرة بالاضافة الى متحكم Intel Gigabit lan لمنفذ اتصال الشبكات و الانترنت .
