لقد قدمت ADATA وحدة التخزين السريعة Legend 970 Pro للسوق و هى ثانى أصداراتها فى محركات التخزين Gen 5.0 بعد Legend 970 الذى كات ينعتمد على وحدة التحكم Phison E26 مثل الكثير من وحدات التخزين فى ذلك الوقت لكن أدخلت ADATA لاعبا جديدا للسوق بعد ان اعتمد على وحدة التحكم IG5666 من Innogrit و هى ليست المرة الأولى للتعاون بين ADATA و Innogrit فقد تم تقديم وحدة التخزين Gammix S70 Blade و التى تأتى ضمن قسم منتجات اللاعبين XPG
تقنية صناعة محركات M.2 بشكل عام تجعل المكوانات قريبا من بعضها فى مساحة صغيرة مما يولد حرارة مرتفعة و خاصة فى وحدات Gen 5.0 التى تستلزم نظام تبريد فعال و مباشر و هنا يأتى Legend 970 Pro مع كتلة تبريد من سابئك الألومنيوم متضمنة مروحة تبريد صغيرة تعمل على تبريد المكونات الداخلية للوحدة وهو نفس التصميم فى الأصدار السابق و الذى كان يعيبه توصيل المروحة على اللوحة الرئيسية و هو ما يعطى مظهر غير جيد داخل جهازك أما فى الأصدار الجديد 970 Pro فقد تم تحسين التصميم و اتصال المروحة بوحدة التخزين مباشرة
لقد وصل ألينا وحدة ADATA Legend 970 Pro بسعة 2 تيرابايت و متوفر أيضا بسعة 4 تيرابايت و لم يتوفر أصدار بسعة 1 تيرابايت حتى اللحظة و تصل سرعة الأصدار قيد المراجعة 14,000 ميجابايت/ثانية للقراءة و 11,000 ميجابايت/ثانية للكتابة وفقا لما أعلنته ADATA و يقدر العمر الأفتراضى بكتابة 2960 تيرابايت من البيانات على الوحدة وتم تصنيف أداء 4K العشوائي الى 1.800K IOPS مستندة الى المكونات التي اعتمدت عليها في تصنيع وحدة التخزين Legend 970 Pro و هو ما ستعرف عليه فى أختباراتنا فى مراجعتنا اليوم

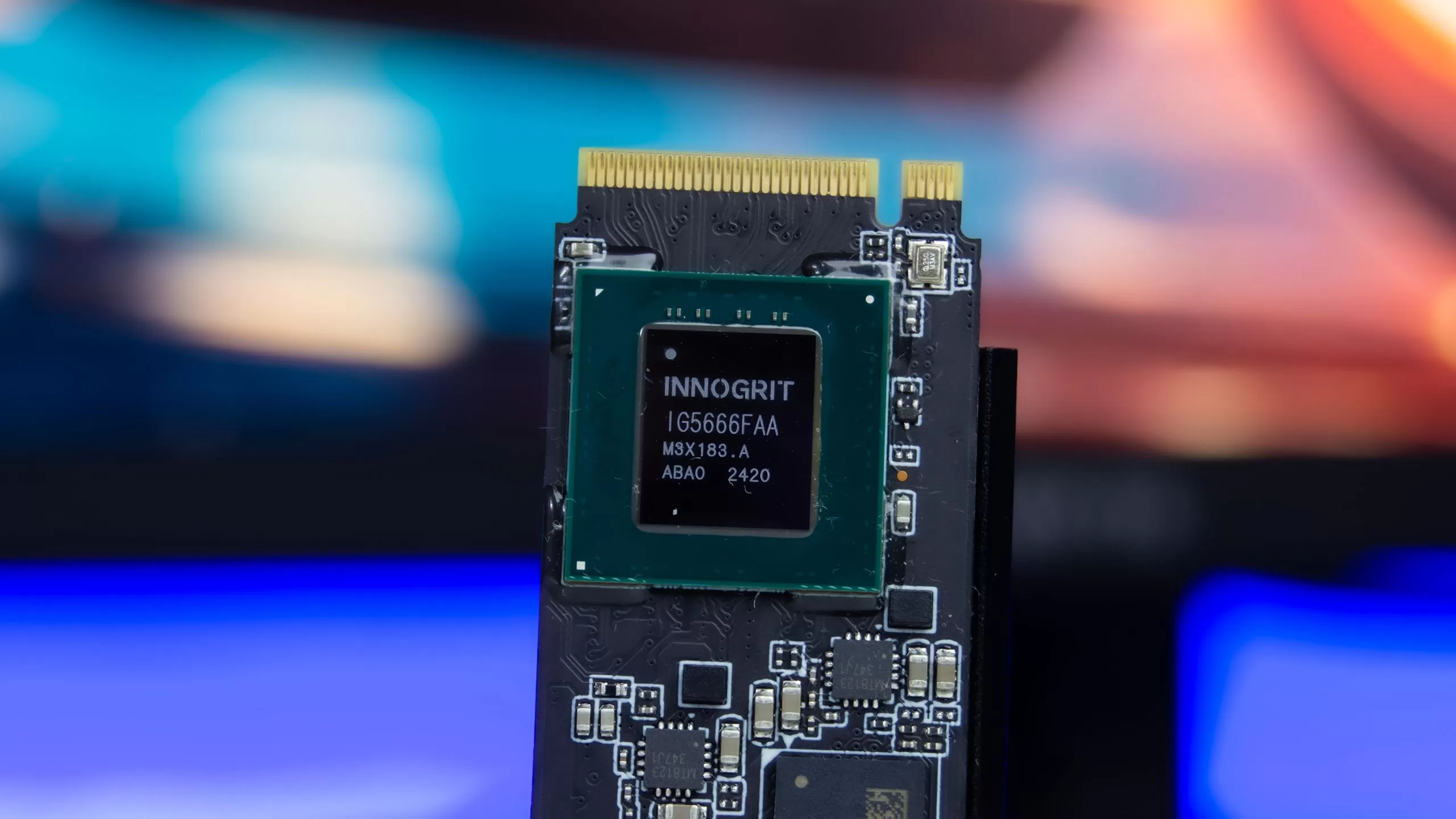

وحدة التحكم Innogrit IG5666
دخلت Innogrit تصميم وتصنيع وحدات تحكم فلاش NAND وأجهزة أشباه الموصلات الأخرى. تُستخدم منتجاتها على نطاق محدود في محركات أقراص SSD ومحركات أقراص USB وبطاقات SD وأجهزة تخزين الفلاش الأخرى. لقد قاموا بتطوير مجموعة من وحدات التحكم، مثل سلسلة IG5669 و IG5236 التي توفر مستويات مختلفة من الأداء والتوافق مع تقنيات ذاكرة فلاش NAND المتنوعة. تعد وحدة التحكم Innogrit IG5666 علامة بارزة للشركة، حيث توفر إمكانات أداء رائعة وتوافقًا مع أحدث تقنيات التخزين. بفضل دعمها لـ PCI-Express 5.0 و NVMe 2.0 وثماني قنوات فلاش، فإن وحدة التحكم IG5666 في وضع جيد لتلبية متطلبات حلول التخزين الخاصة بالمستهلكين والمؤسسات، مما يضمن بقاء Innogrit لاعبًا رئيسيًا في مجال التخزين سريع التطور.
يكمن جوهر IG5666 في توافقه مع أحدث واجهة PCI-Express 5.0. يتيح ذلك معدلات نقل بيانات أسرع بكثير مقارنة بوحدات التحكم من الجيل السابق، مما يجعلها خيارًا جذابًا لكل من تطبيقات المستهلكين والمؤسسات التي تتطلب حلول تخزين عالية الأداء. تتميز وحدة التحكم أيضًا بدعم NVMe 2.0، وهو بروتوكول تخزين متقدم مصمم لتعزيز وتبسيط أداء محركات الأقراص ذات الحالة الصلبة (SSD).
إحدى الميزات الرئيسية لوحدة التحكم Innogrit IG5666 هي دعمه لثماني قنوات فلاش. وهذا يسمح له بالإدارة والتواصل مع وحدات ذاكرة فلاش NAND المتعددة بشكل فعال، مما يؤدي إلى زيادة سعة التخزين وتحسين إدارة البيانات. تتيح القدرة على دعم ثماني قنوات فلاش لوحدة التحكم IG5666 تلبية مجموعة واسعة من احتياجات التخزين، بدءًا من الأجهزة الاستهلاكية مثل أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية، إلى مراكز البيانات والتطبيقات على مستوى المؤسسات. يدعم أداء IG5666 تصميم Arm Cortex R5. تم تصميم هذه البنية خصيصًا لتوفير إمكانات معالجة فعالة وإدارة محسنة للطاقة، مما يؤدي إلى وحدة تحكم يمكنها التعامل بشكل موثوق مع نقل البيانات عالي السرعة مع الحفاظ على الاستهلاك الأمثل للطاقة. يؤدي دمج دعم NVMe 2.0 في تصميم Arm Cortex إلى تعزيز قدرات وحدة التحكم، مما يضمن بقائها في طليعة ابتكارات تكنولوجيا التخزين.
يتم تسهيل إنتاج وحدة التحكم IG5666 من خلال شركة تصنيع أشباه الموصلات الشهيرة، شركة تايوان لتصنيع أشباه الموصلات (TSMC). الاستفادة من عملية تصنيع TSMC التي تبلغ 12 نانومتر.
التعرف على وحدة التخزين ADATA Legend 970 Pro

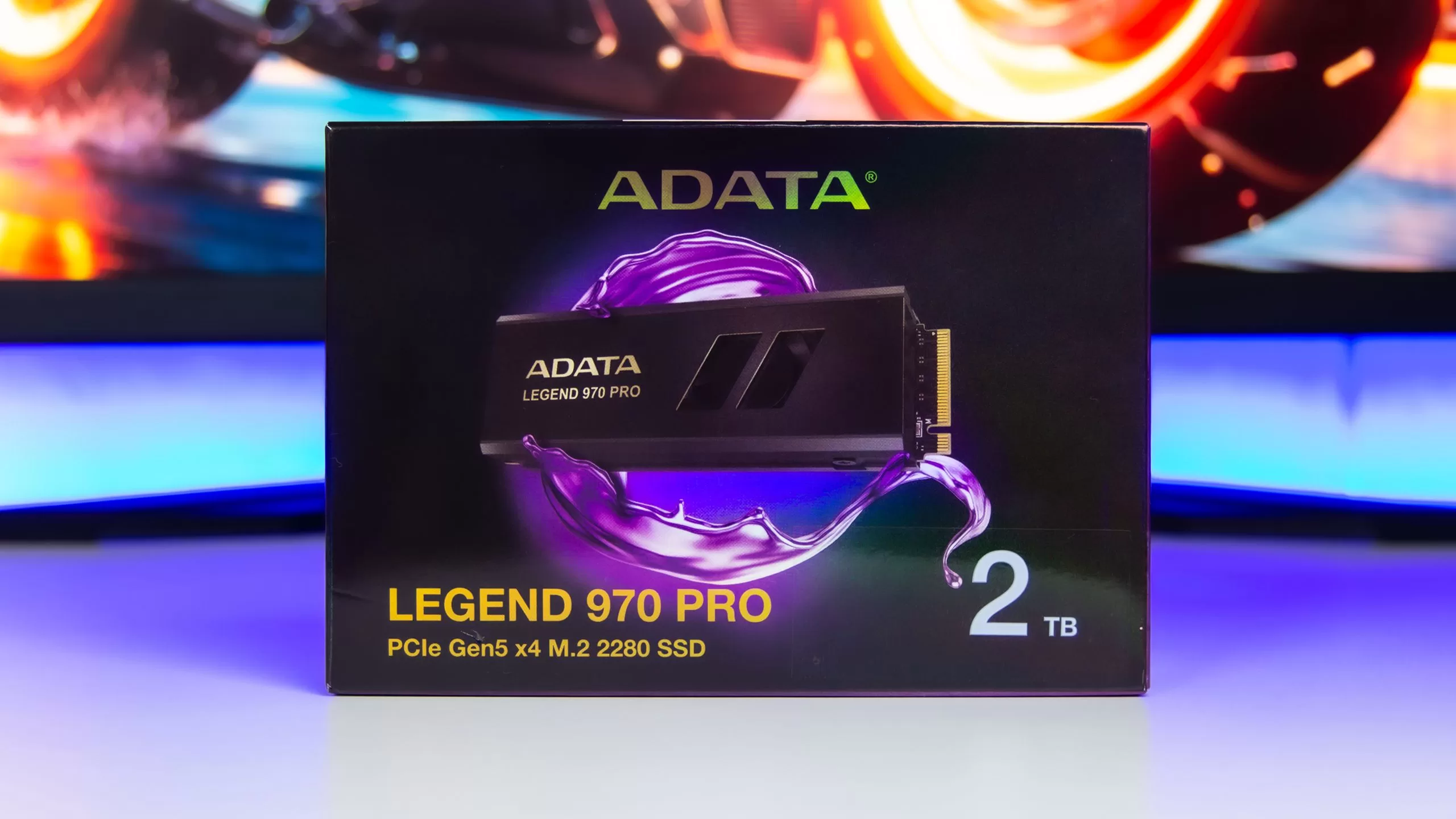

كما هو معتاد من ADATA فأن وحدة ADATA Legend 970 Pro PCIe 5.0 M.2 تأتى مغلفة فى صندوق راقى من الورق المقوى باللون الأسود و مدون عليها كافة التفاصيل الخاصة بمحرك التشغيل بالاضافة الى صورة بالحجم الكامل لمحرك التشغيل Legend 970 Pro و النسخة التى وصلتنا بسعة 2 تيرابايت
يوجد في الخلف معلومات حول السرعة ورمز الاستجابة السريعة الذي يؤدي إلى البيانات الفنية.
من الجيد ان لدينا لقطات من كل الجوانب التى توضح اسم وحدة التخزين ADATA Legend 970 Pro و السعة بالاضافة الى انها متوافقة مع معيار PCIe 5.0

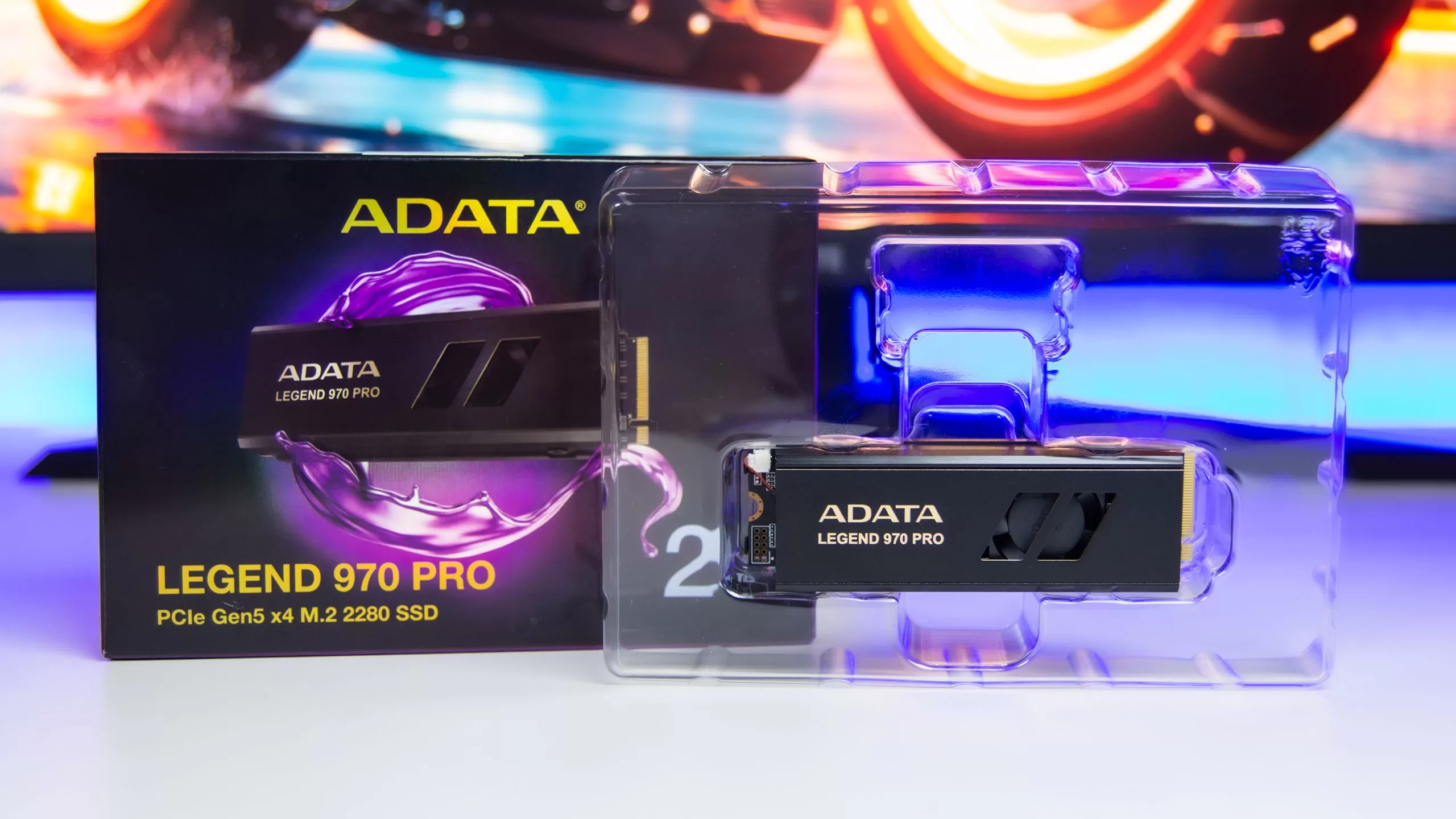

نظرا لأن وحدة التخزين ADATA Legend 970 Pro تأتى مجهزة مسبقا من المصنع و مثبت عليها وحدة التبريد الخاصة بها فعند فتح الصندوق لم نجد سوى وحدة التخزين فقط داخل غلاف من البلاستيك المقوى و هى كافى لحمايتها بالاضافة الى كتيب تعليمات التشغيل

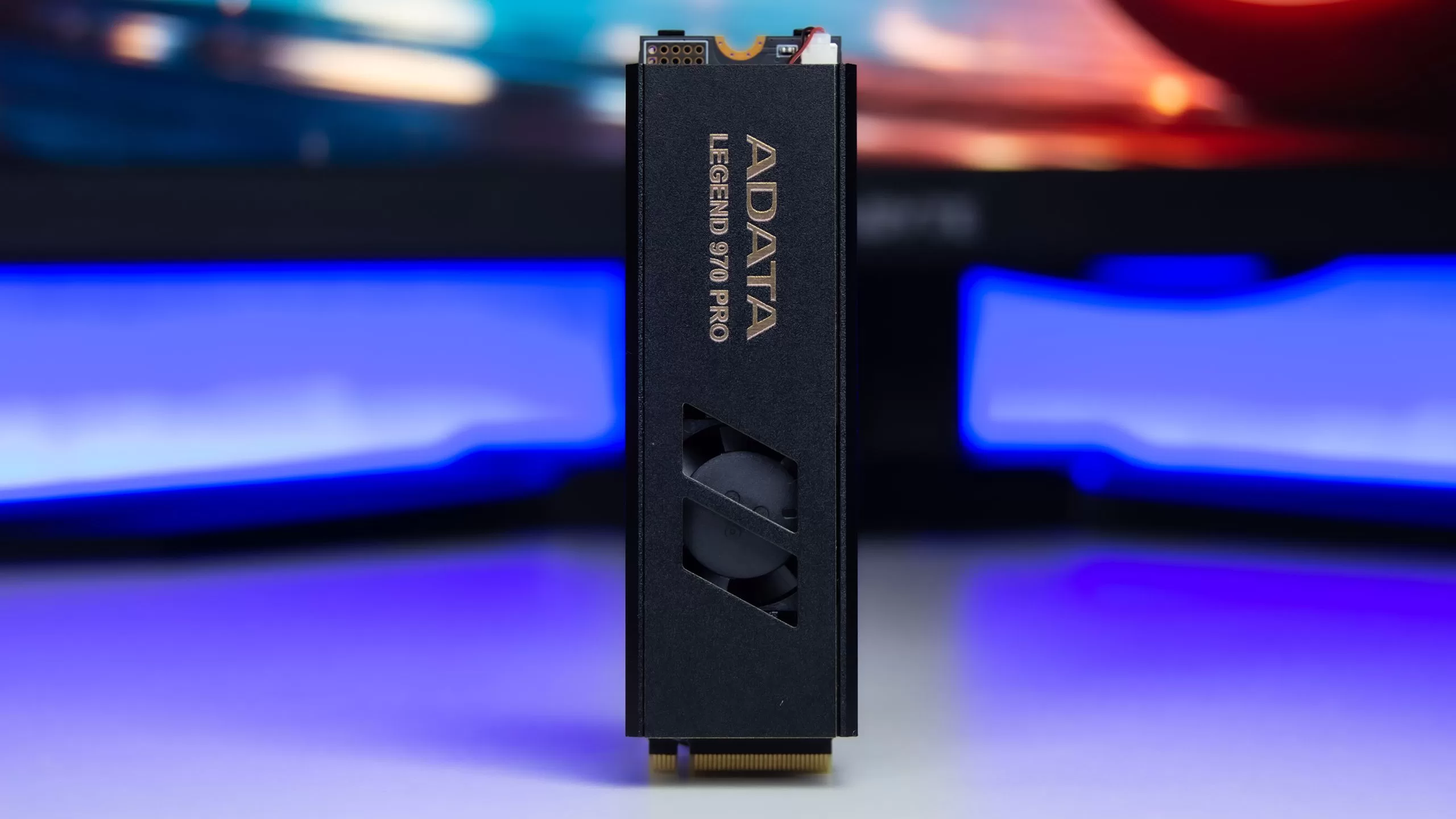

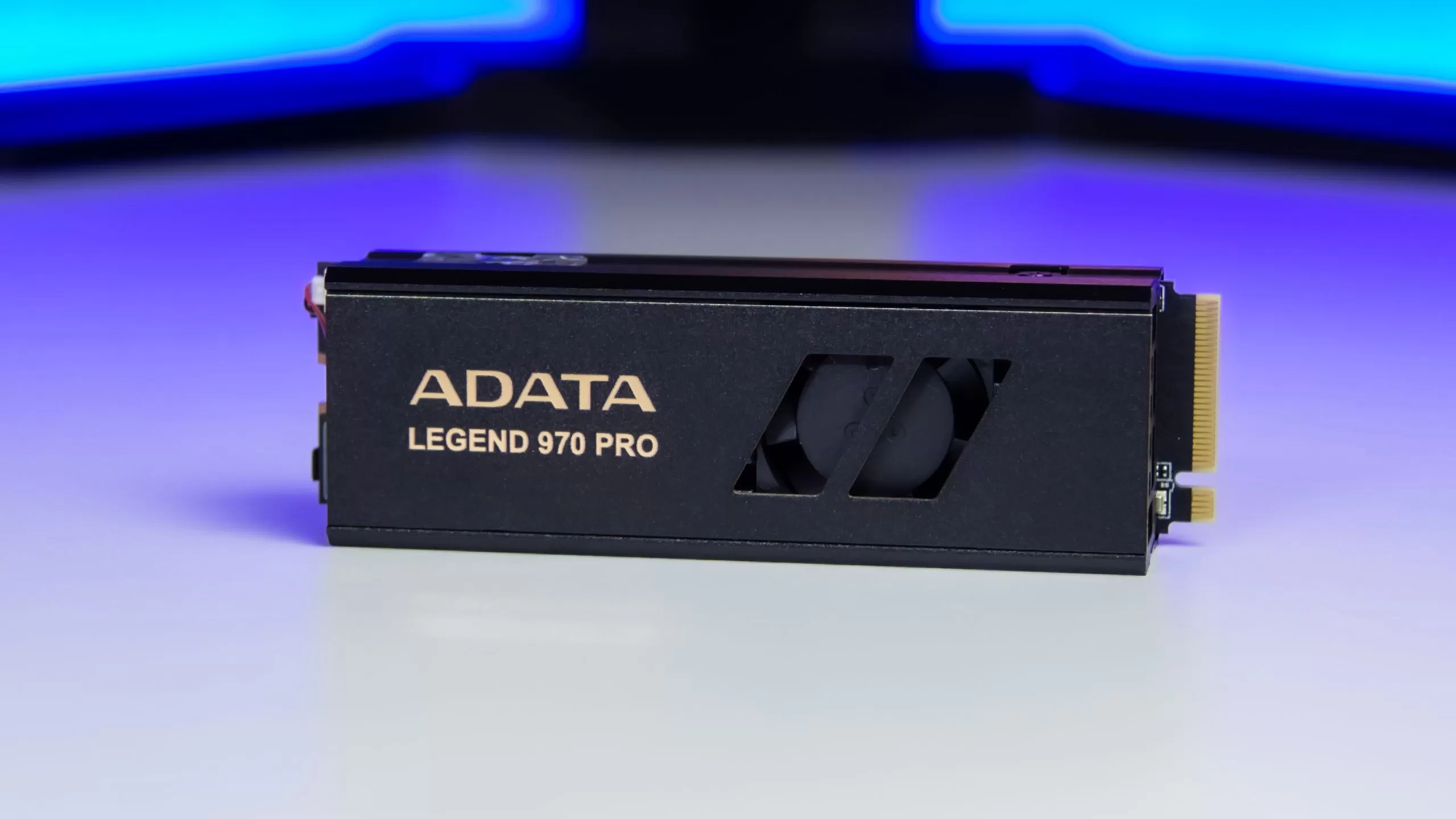

يعتبر Legend 970 Pro محرك تشغيل أو وحدة تخزين فى عامل شكل M.2 2280 و هو ما يعنى انه يعمل على مقبس M.2 و يأتى بطول 80 ملليميتر و عرض 22 ملليميتر و يدعم برتوكول تشغيل NVMe على اربعة مسارات من واجهة PCIe Gen 5.0 و متاح بسعة تخزين 2 تيرابايت و 4 تيرابايت و يأتى بسرعة قراءة 14000 MB/s و كتابة 11000 MB/s
نظرا لأن تكوين وحدات التخزين من نوع M.2 يتم عن طريق دمج العديد من المكونات على مساحة صغيرة متمثلة فى لوحة الدوائر فأنها ترتفع حرارتها بشكل كبير خاصة و أن أصدار Gen 5.0 يسخن بصورة أكبر من الأجيال السابقة فأعتمد ADATA على وحدة تبريد مجهزة و مثبتة مسبقا فى المصنع و تعتبر جزء من وحدة التخزين
تصميم التبريد يعتمد على غرف داخل كتلة من الألومنيوم و تم تثبيت مروحة على كتلة التبريد المصنوعة من الألومنيوم لطرد الهواء الساخن خارج الغرف و هو ما يسمى بالتبريد النشط و لا توجد معلومات حول قياس المروحة و سرعتها و حتى انها لا يمكن التحكم بها
لقد كانت المروحة فى الأصدار السابق تعمل عن طريق كابل توصيل خارجى يعتمد على مصدر طاقة من مزود الطاقة و قد قامت ADATA بتحديث الموصل فى الأصدار الجديد Legend 970 Pro و تم توصيلها مباشرة على وحدة التخزين للحفاظ على المظهر الجيد بعيدا عن تشباك كابلات التوصيل مع باقى مكونات الجهاز

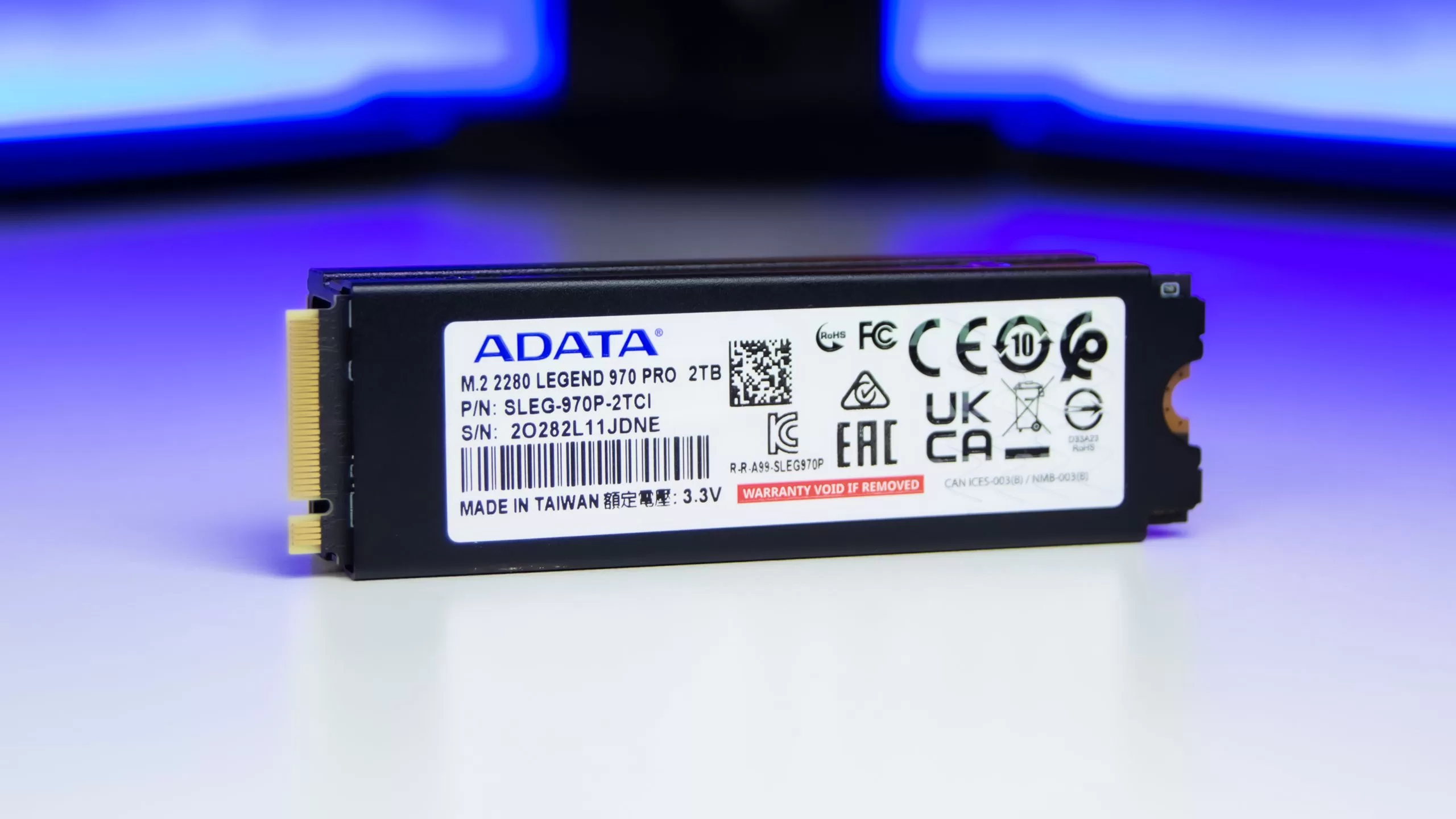

فى الجهة الخلفية من وحدة التخزين ADATA Legend 970 Pro نجد ملصق المعلومات

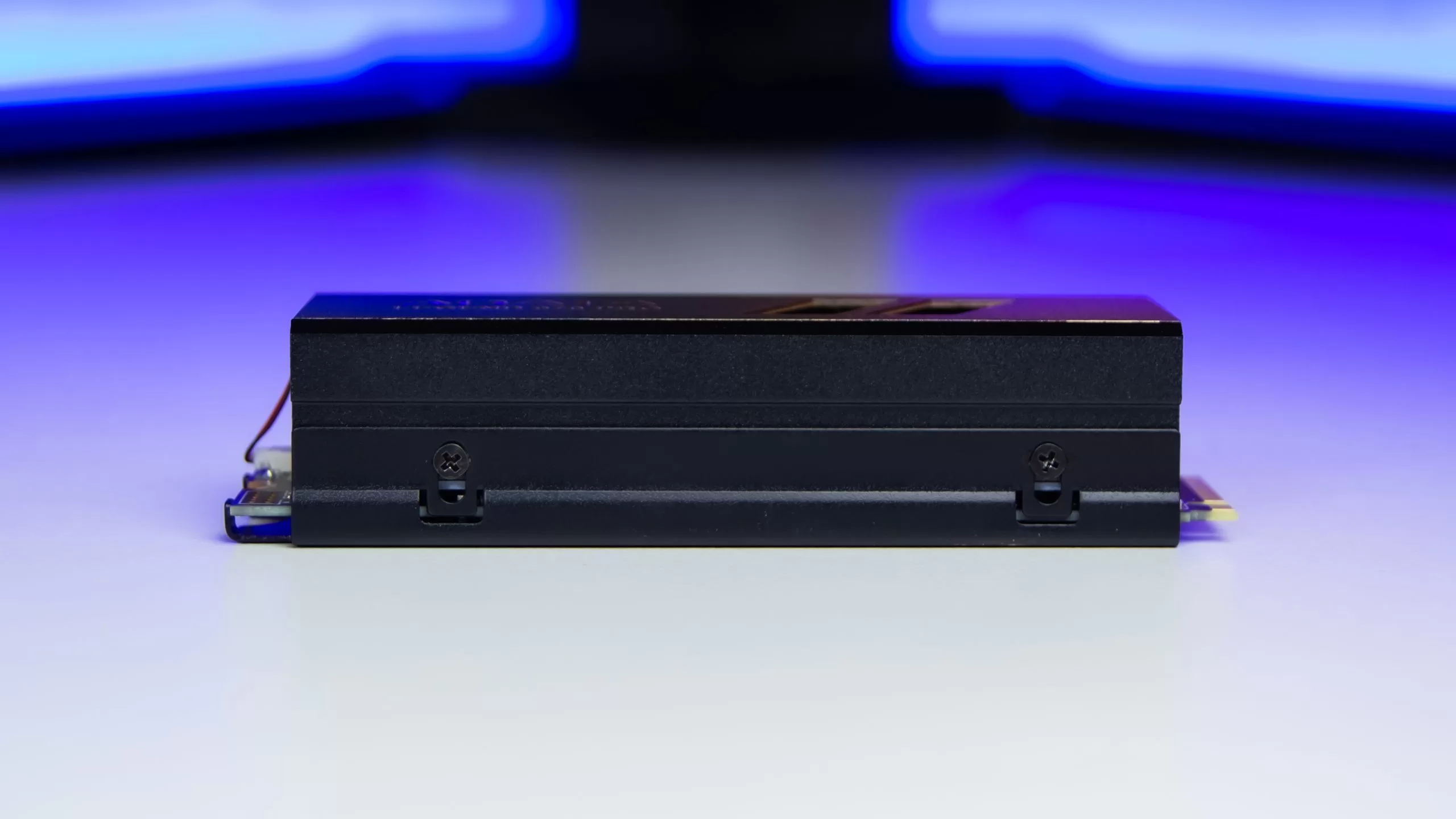

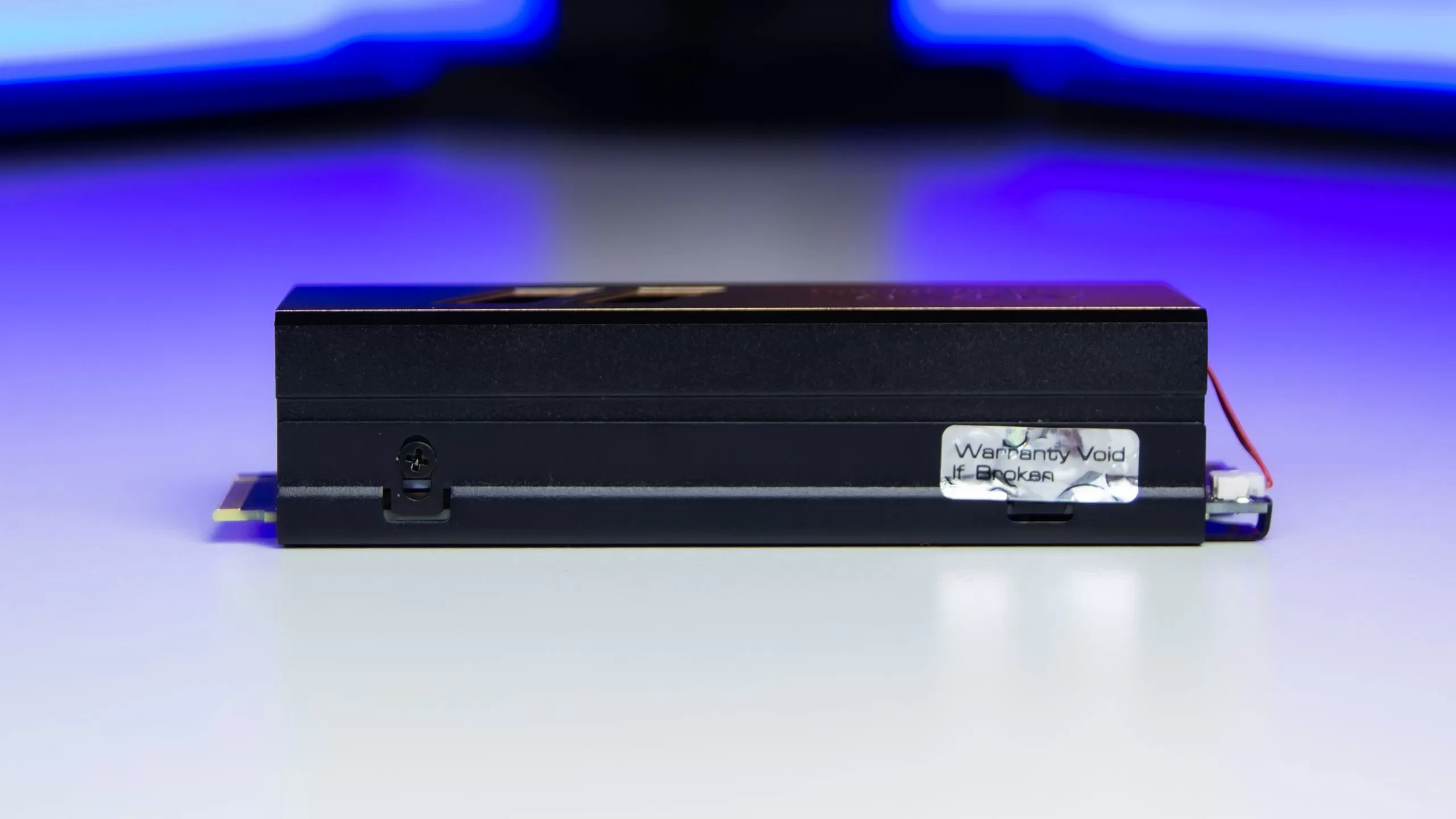

تعتمد ADATA على وحدة تبريد مجهزة مسبقا داخل المصنع و تأتى مثبتة فوق وحدة التخزين و تعتبرهم كتلة واحدة و فى حالة فك كتلة التبريد فقد تخسر ضمان الوحدة الممتد الى خمسة سنوات لذلك لا نفضل ان تفعل ذلك و قد تم تصميم كتلة التبريد من الألومنيوم يتخللها فراغات طولية مربعة الشكل لتنتقل الحرارة من مكونات وحدة التخزين الى الغرف الحرارية و تقوم المروحة بدورها بتشتيت الحرارة بعيدا عن الوحدة
يعتمد التبريد على وسادات حرارية أسفل و اعلى مكونات وحدة التبريد تعمل على توصيل الحرارة الى كتلة التبريد

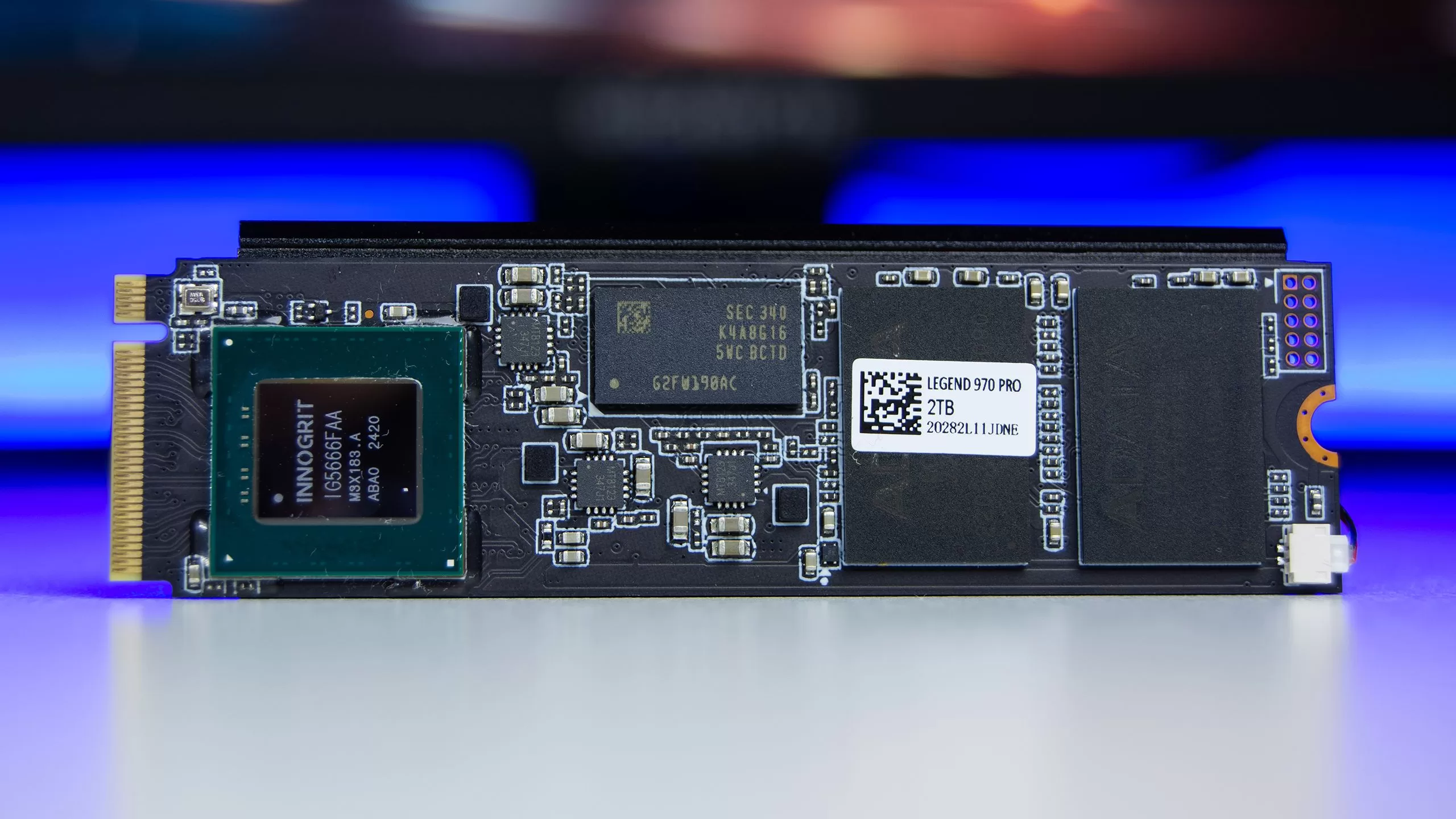

لقد قمنا بفك كتلة التبريد للتعرف على مكونات وحدة التخزين الداخلية و لدينا وحدة بسعة 2 تيرابايت و نرى المكونات على الجانبين متمثلة فى أربع ةشرائح ذاكرة تخزين بسعة 512 جيجابايت لكل شريحة بالاضافة الى شريحتين تخزين مؤقت و اخيرا وحدة التحكم Innogrit IG5666
بالرغم من انها تحمل أسم ADATA لكنها فى الأصل هى شرائح الذاكرة 3D TLC NAND ذات 232 طبقة بسعة 512 جيجابايت لك شريحة باجمالى 2 تيرابايت
تعتمد ADATA على شريحتين ذاكرة الوصول العشوائى من Samsung كذاكرة تخزين مؤقت من نوع DDR4-2666 سعة 1 جيجابايت لكل شريحة باجمالى ذاكرة تخزين مؤقت 2 تيرابايت
الحلول البرمجية

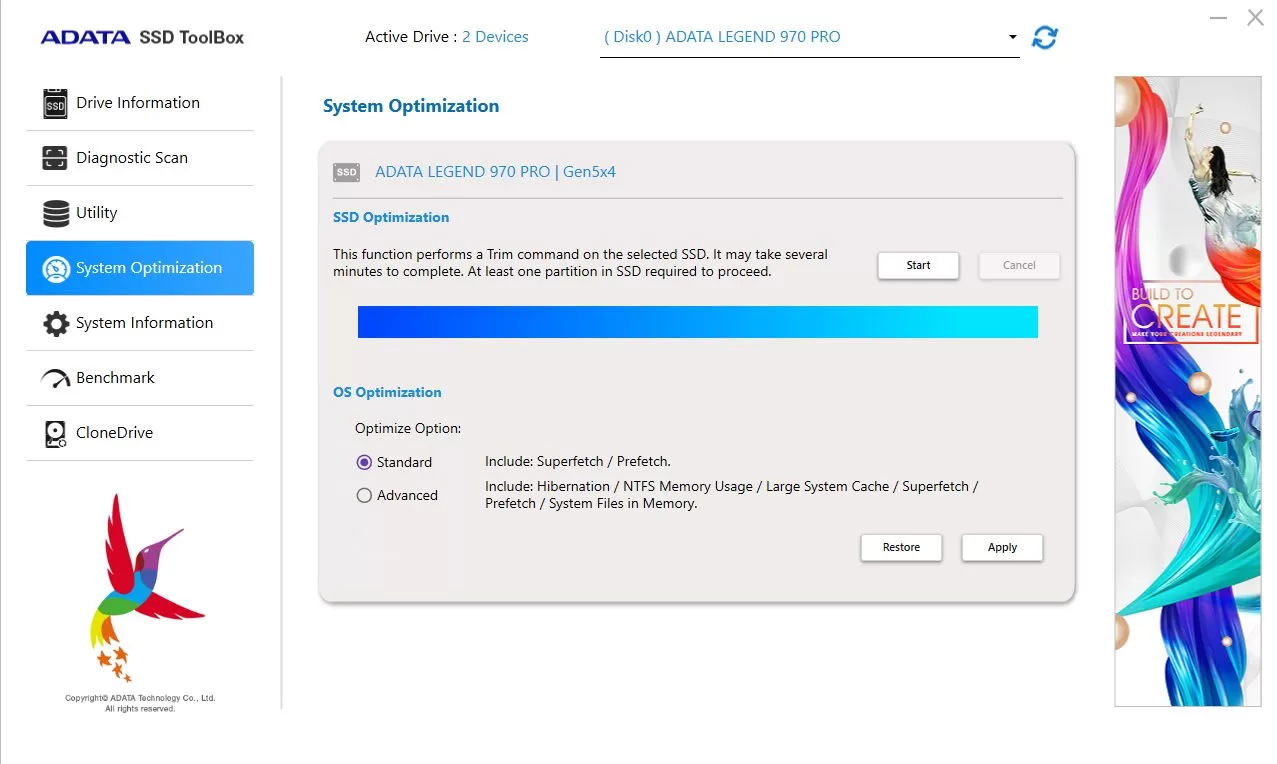

توفر ADATA تطبيق SSD ToolBox للتحكم و مراقبة محرك التشغيل ADATA Legend 970 Pro و يتيح لك مراقبة درجات حرارة وحدة التخزين و اجراء اختبارات لها و عرض معلومات عنها بالاضافة الى تحديث ملفات Firemware .
بعد التعرف على وحدة التخزين الجديدة Legend 970 Pro سوف نقوم بمجموعة اختبارات الأداء لوحدة التخزين
منصة الأختبارات

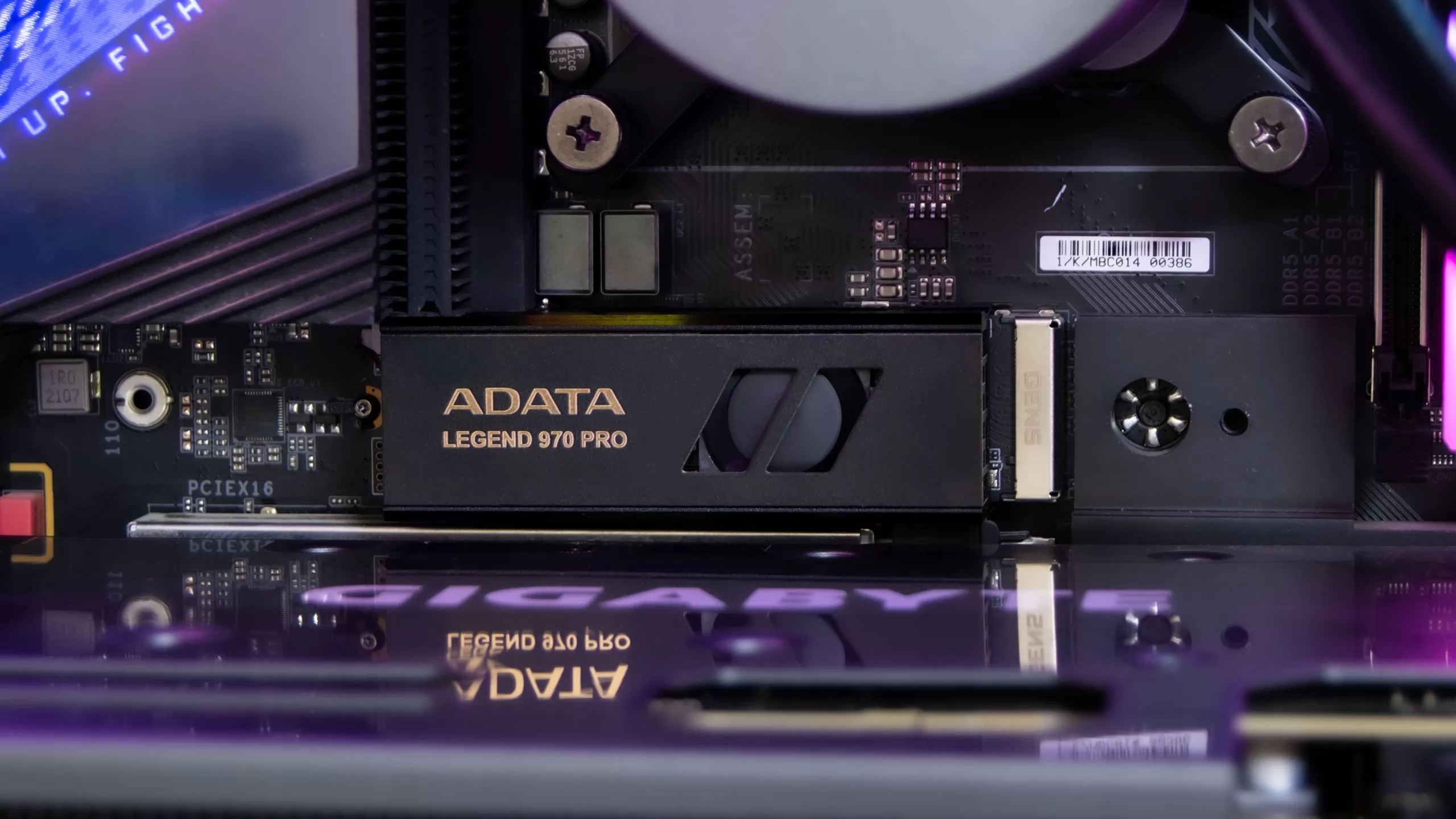

مجموعة من الاختبارات تمت على قرص التشغيل بواسطة مجموعة من البرامج المخصصة فى اختبارات سرعة القراءة و الكتابة و تحليل اداء الاقراص الصلبة SSD و نتائج الاختبارات مرتبطة بشكل كبير بباقى القطع المستخدمة و قد تم استخدام احدث منصة من Intel فى اختبار القرص الصلب Legend 970 Pro
Motherboard | |
CPU | |
Memory | |
RTX 4080 Super Gaming OC | GPU |
Fractle Design Ion Gold 850W PSU | PSU |
Fractal Design Meshify 2 | Case |
Monitors |

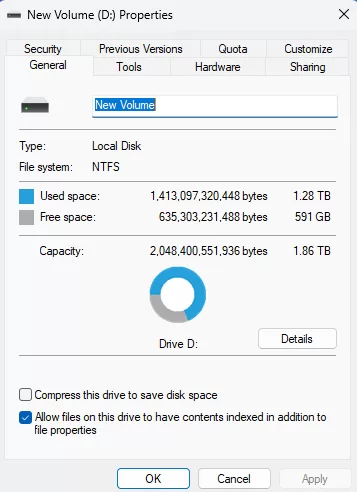

يتم التحقق من جميع نتائج الاختبارات من خلال تشغيل كل اختبار خمس مرات مما يضمن أزاله أي خلل من النتائج مع التأكد من أعادة تشغيل النظام بين كل اختبار و الأخر و نقوم بتعبة محرك الحالة الصلبة بالملفات بنسبة تتراوح بين 50 الى 75 %
- AS SSD Benchmark
احد البرامج الهامة لاختبار وسائط التخزين بشكل عام يقوم باختبار سرعة القراءة والكتابة بطريقة عشوائية بالإضافة لذلك يُحدد زمن الوصول العشوائي للأقراص الصلبة سهل الاستخدام ويوفر نتائج اقرب للواقع الى حد كبير

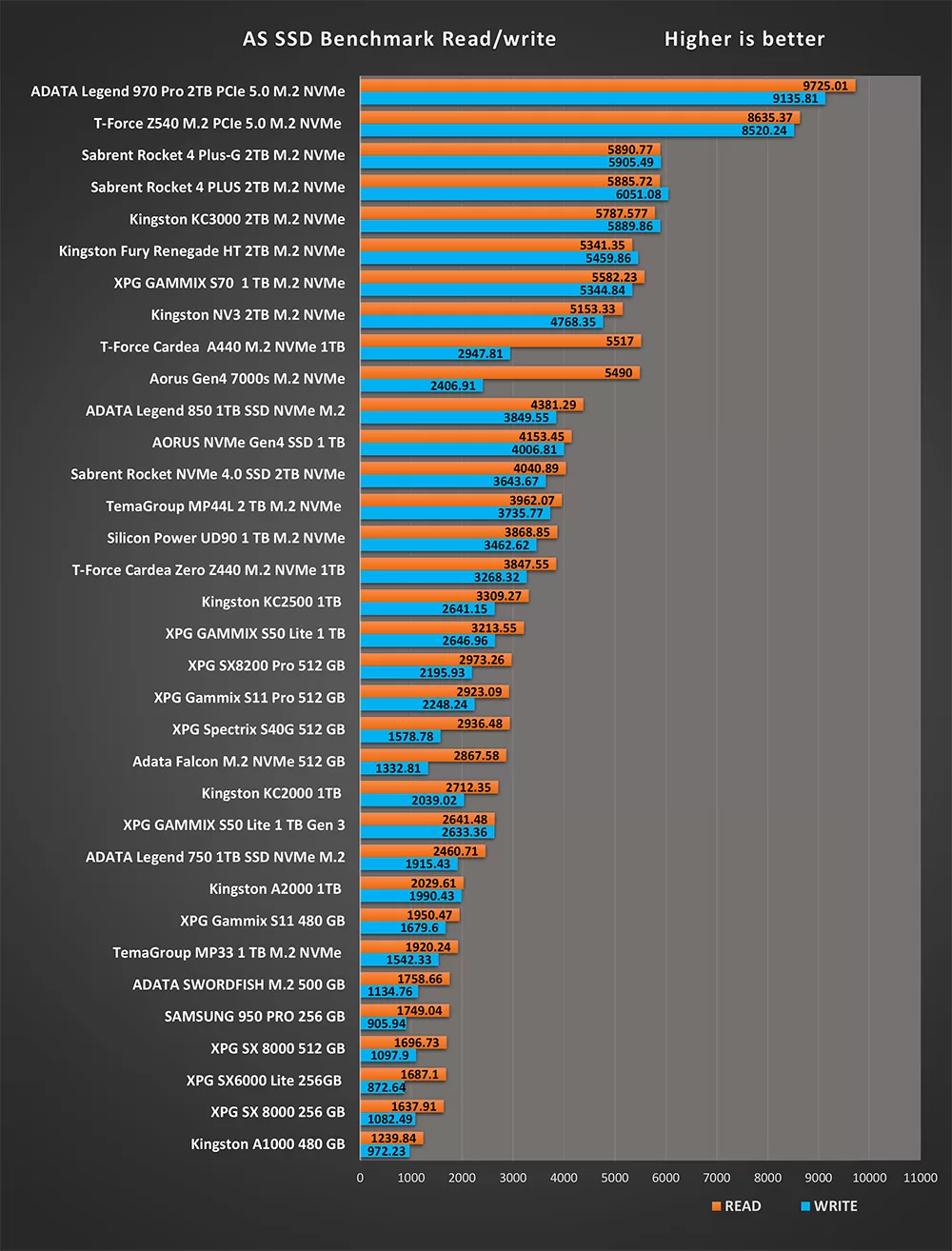

و لدينا العديد من النتائج مع هذا الاختبار و نبدأها باختبار سرعة القراءة و الكتابة و مقارنة مع مجموعة وحدات التخزين المختبرة لدينا في وقت سابق
نتائج اختبار القراءة و الكتابة على تطبيق AS SSD لوحدة التخزين Legend 970 Pro جيدة و يحقق سرعة قراءة 9725 و كتابة 9135 وبالمقارنة مع وحدات PCIe 4.0 نجد فارق جيد لصالح وحدة Legend 970 Pro التى تعمل على معيار PCIe 5.0 و تقدم أداء أفضل من Z540 من TeamGroup التى تعمل أيضا على Gen 5.0
و ننتقل الى اختبارات سرعة النسخ و زمن النسخ مع التطبيقات و الألعاب
يقدم Legend 970 Pro أداء جيد فى سرعة نقل للملفات المضغوطة و ملفات الألعاب و التطبيقات و الأرقام متقاربة جدا مع Z540
نجد هنا أن Legend 970 Pro يقدم أقل زمن نقل للملفات سواء المضغوطة أو الألعاب أو ملفات الأيزو و متقارب مع Z540
و اخر اختبار على تطبيق AS SSD هو اختبار سرعة الكتابة 4K 64 هي مقياس لمدى قدرة الجهاز على كتابة 4k كتل عشوائية من البيانات في طابور عام 64. نادرًا ما تحتاج أقراص الكمبيوتر العامة للمستخدم إلى خدمة أكثر من طلب واحد أو اثنين في الوقت الذي يجعل هذا الإجراء مناسبًا بشكل خاص للخوادم و نرى اختلافات في نتائج أقراص التشغيل بشكل متفاوت نظرا لان هذه النتائج مرتبطة بشكل وثيق مع المتحكم
هنا نجد ان أداء وحدة Legend 970 Pro في اختبارات سرعة الكتابة 4K 64 كان متاز لكن سرعة القراءة كانت متقاربة من نفس سرعة وحدات PCIe 4.0
- Crystal Disk Mark
برنامج لا يقل أهمية عن سابقه يوفر العديد من وسائل الاختبار يقيس سرعة القراءة والكتابة للقرص بشكل متتابع مع إمكانية الاختيار بين ثلاثة أنواع من الاختبار ( random و 00fill و 1fill ) النوع الأول يستخدم بيانات عشوائية والأخرين يستخدمان بيانات قابلة للضغط
نتائج اختبار CDM قريبة من ما ذكرته الشركة في جدول المواصفات الفنية
نقييم أداء وحدة Legend 970 Pro على برنامج الأختبارات CDM كانت رائعة و قدم أفضل أداء لوحدة تخزين قمنا بأختبارها

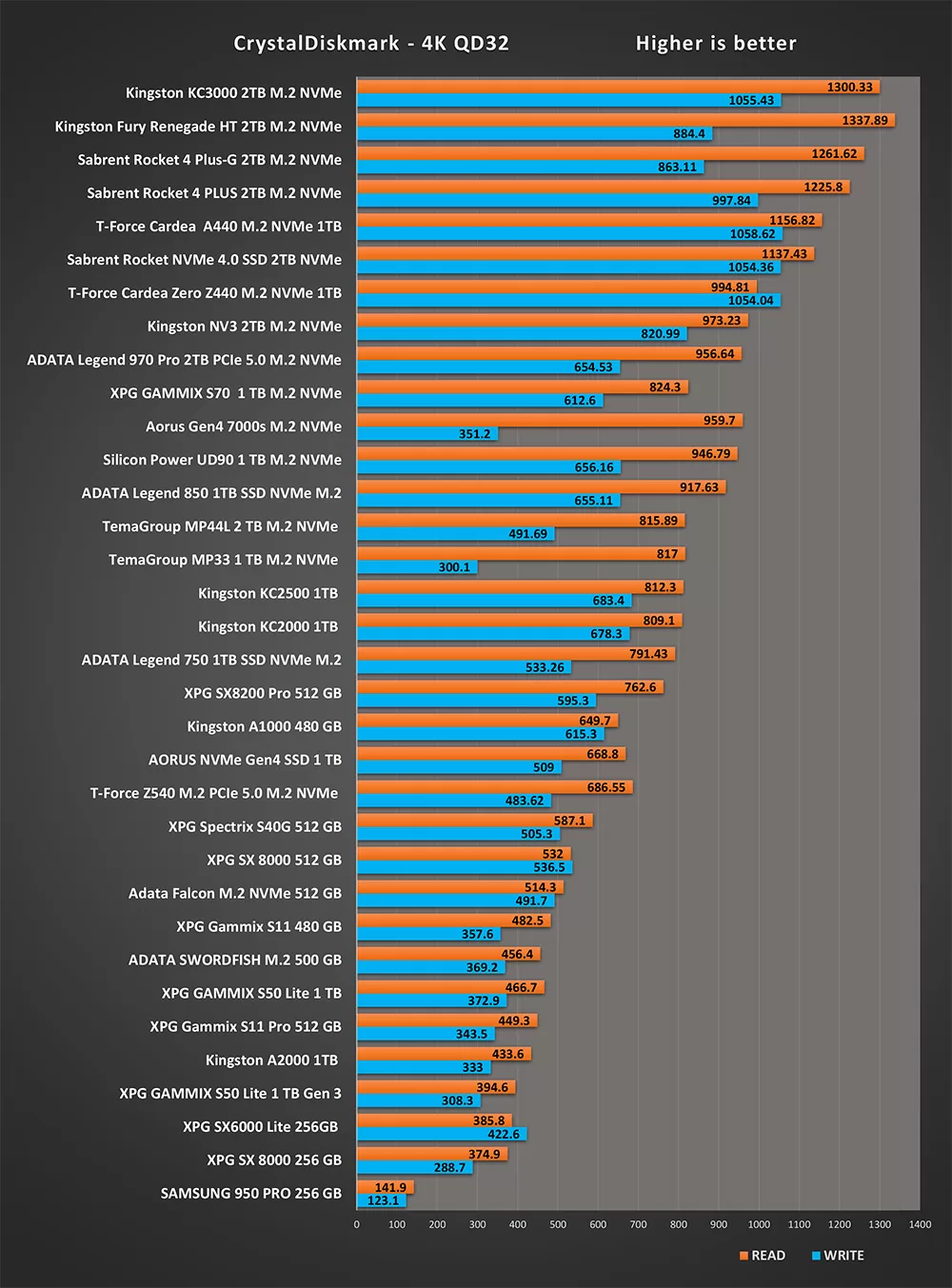

- و ننتقل الى اختبار 4K QD 32
تستخدم اختبارات 4K QD 32 أحجام ملفات 4KB ، والوصول إليها في قائمة انتظار بعمق 32. يمكن لجهاز الكمبيوتر الخاص بك القيام بالكثير من الأشياء في عجلة من أمره ، ولكن لا يمكن القيام ب 32 شىئ في نفس الوقت بالضبط ، لذلك يستخدم قوائم الانتظار والمخازن المؤقتة لتتبع الطلبات التي لا تزال تحتاج إلى مكان. تأخذ كل من هذه الطلبات المدرجة في قائمة الانتظار جزءًا صغيرًا للغاية من الثانية حتى تكتمل حتى تتمكن من إجراء العديد من العمليات في ثانية من الزمن ، وبالتالي عمليات (I / O) (I / O في الثانية). إذا تمكنت من إجراء عملية كتابة في غضون 0.10 ثانية ، فيمكنك أن تقول إنك تستطيع تنفيذ 10 ك لكتابة عشوائية.
وصلت أرقام 4K العشوائي الى حوالى 956 في القراءة و654 في الكتابة و هي أرقام أقل من المتوقع من وحدة تخزين على معيار PCIe 5.0
- ATTO Disk Benchmark
من اشهر برامج الاختبار يُتيح لك التحكم في حجم الملفات وعمق الاختبار ويستخدم بيانات قابلة للضغط لذلك جميع أقراص الحالة الصلبة التي تستحدم مُتحكم SandForce تُعطى نتائج تُماثل النتائج المُروج لها من قبل الشركة
- Anvil Storage Utilities
برنامج رائع لتقيم أداء الأقراص الصلبة حيث يوجد به العديد من الاختبار ومنها عدد مرات القراءة والكتابة في الثانية الواحدة
و يعرض البرنامج تقييم رقمي لأداء قرص التشغيل في القراءة و ليس سرعة القراءة

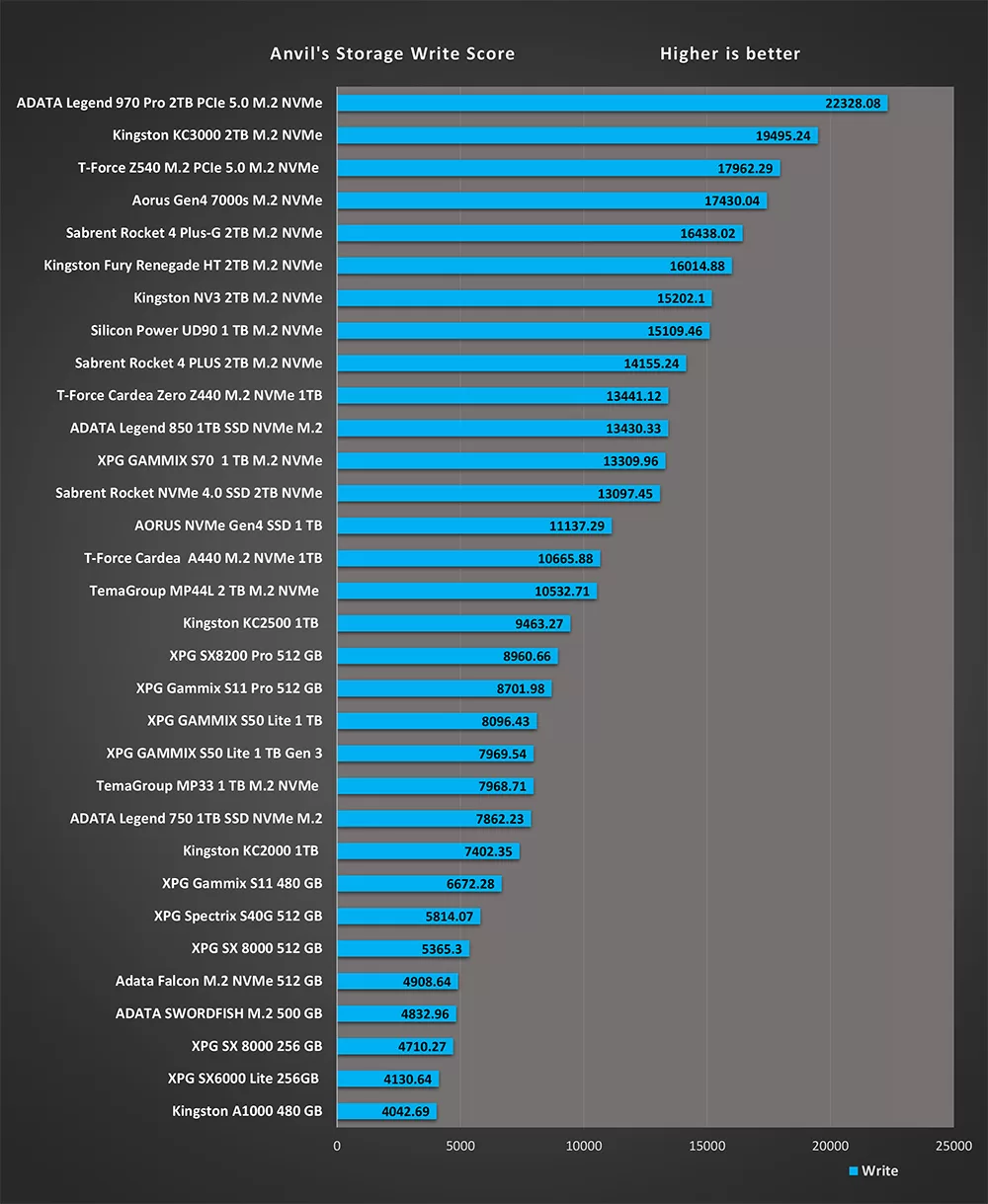

و المقارنة في تقييم سرعة الكتابة مع أقراص التشغيل التي اختبرتها سابقا

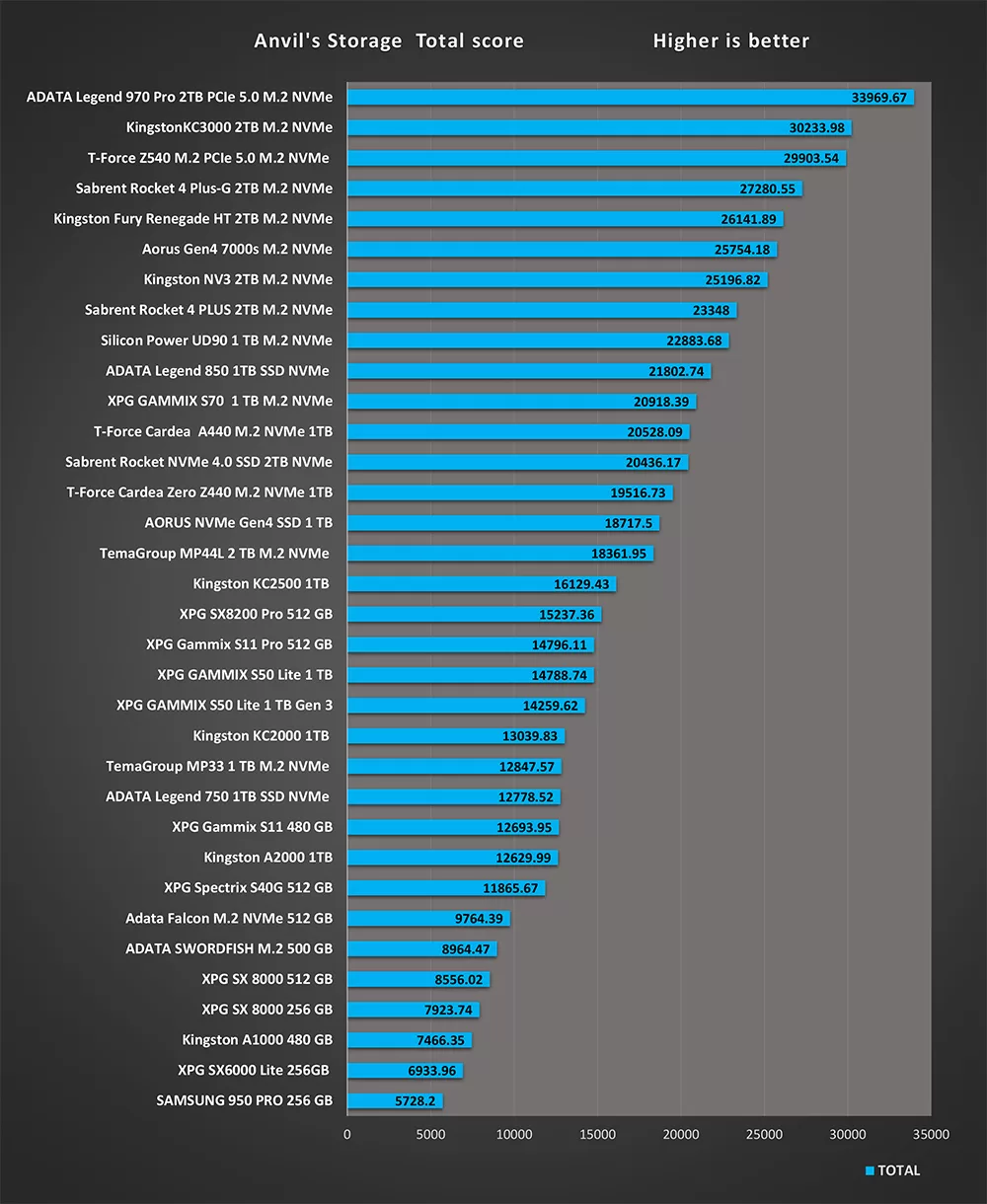

المقارنة الرقمية لاختبار شامل لقرص التشغيل Legend 970 Pro و تقييم النتيجة الكلية

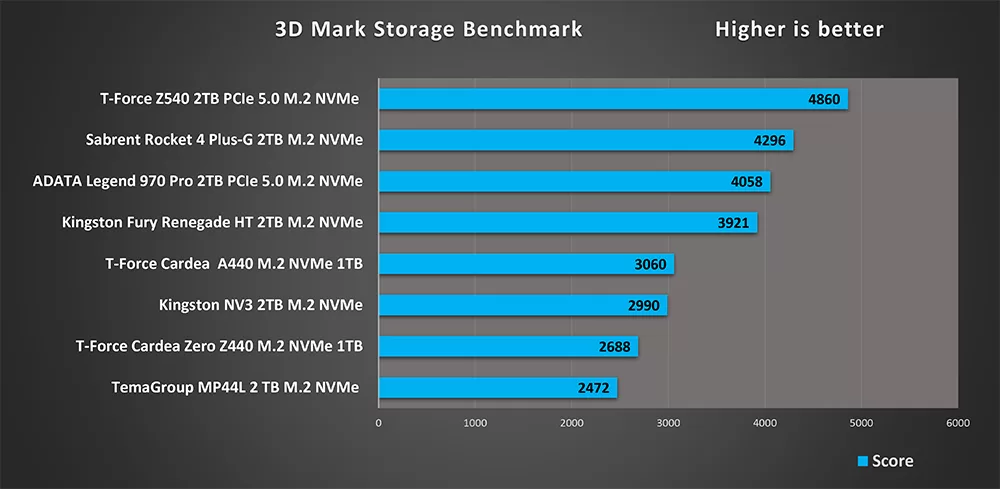

- 3DMark Storage Benchmark
يعمل برنامج 3DMark Storage Benchmark DLC على توسيع الإصدار المتقدم من برنامج 3DMark مع اختبار مكون مخصص لقياس أداء الألعاب لمحرك الأقراص و وحدات التخزين الأخرى. وهو يدعم أحدث تقنيات التخزين ويختبر أداء الألعاب العملي الواقعي لأنشطة مثل تحميل الألعاب وحفظ التقدم وتثبيت ملفات الألعاب وتسجيل تدفقات الفيديو أثناء اللعب.
لقد أضفنا معيار جديد لأختباراتنا لوحدات التخزين و سوف يتم أضافة نتائج الأختبارات لأى وحدات مستقبلية على تطبيق 3DMark

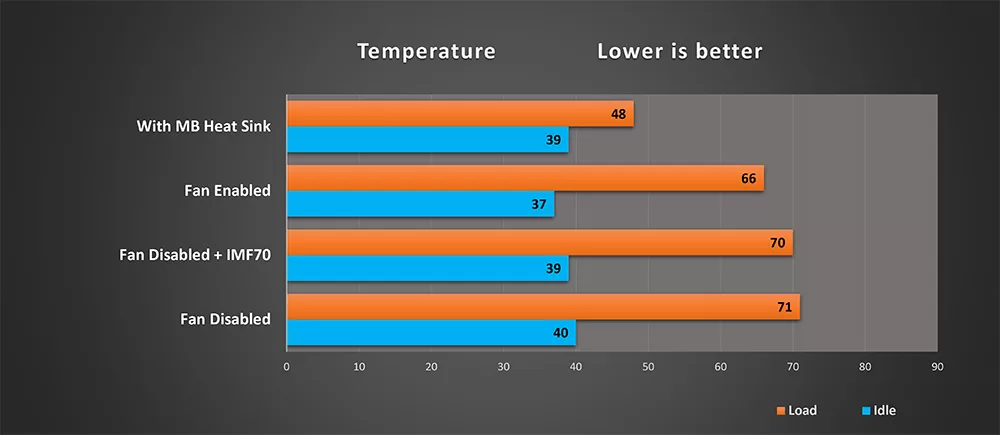

أختبار درجات الحرارة
نحن نراقب درجة حرارة وحدة التخزين SSD أثناء أختبارات التحميل الخاصة بمعايير الأختبارات السابقة مع أعباء عمل عالية الضغط و نوضح درجات الحرارة فى الجدول التالى بناء على منصة الأختبارات الخاصة و تأتى وحدة التخزين Legend 970 Pro مع كتلة تبريد ضخمة تحتوى على مروحة تبريد نشطة تعمل على تشتيت الحرار و عند اختبارانا لوحدة التخزين وجدنا أن المروحة تصدر صوت مزعج الى حد ما و قد قمنا بعدة تجارب منها تجربة وحدة التخزين فى الوضع الطبيعى مع تشغيل المروحة و أيضا قمنا بفصل المروحة لمعرفة أختلاف درجات الحرارة بالمروحة و بدونها و أيضا قمنا بتبريد وحدة التخزين بمروحة خارجية IMF70 بقطر 70 ملم تثبت على التبريد و يتم توجيهها أعلى وحدة التبريد بالاضافة الى ذلك لقد قمنا بتثبيت وحدة التبريد من دون كتلة التبريد المثبتة عليها و أستخدمنا كتلة التبريد الخاصة باللوحة الرئيسية المستخدمة فى الأختبارات و كانت النتائج كالتالى
التقييم
وحدات التخزين من نوع PCIe Gen 5.0 تعتبر جديدة الى حد ما و نحن نشاهد التطور تدريجيا منذ أطلاقها و قد سيطرت Phison على صناحة وحدات التحكم فى البداية بسرعات تبدأ من 10 جيجابايت/ثانية حتى و صلت الى 14 جيجابايت/ثانية و من ثم بدأت Innogrit من حيث انتهت Phison لتقدم وحدة تحكم قادرة على تقديم اداء يصل الى 14 جيجابايت/ثانية من البداية لتنافس بشكل قوى فى سوق وحدات التخزين PCIe 5.0 و من خلال اختباراتنا فأن النتائج كانت رائعة عندما يتعلق الأمر بسرعة القراءة و الكتابة و قد قمنا أيضا بتجربة سرعة نقل الملفات و قد وصلت الى 2.8 جيجابايت / ثانية و هى التجربة الأكثر واقعية و التى يعتمد عليها الكثير من المستخدمين و أجمالا فأن أداء وحدة التخزين كان رائع باستثناء 4K QD 32 و الذى لم يكن أفضل من وحدات على معيار PCIe 4.0 و لكنه أيضا نفس حال Z540 الذى يعتمد على وحدة تحكم من Phison.
تبريد وحدات التخزين الجديدة PCIe 5.0 ينقسم الى ثلاثة أنواع و نحن هنا أمام النوع الأول وهو كتلة تبريد ضخمة مثبتة على وحدة التخزيم و تتضمن مروحة صغيرة لتشتيت الحرارة بعيدا عن مكونات الوحدة و هو ما يسمى بالتبريد النشط و النوع الثانى هو كتلة تبريد أيضا ضخمة و لكنها لا تتضمن مروحة و الثالث بدون كتلة تبريد و لكنه ياتى مع شريحة نحيفة من الجرافين و هذا النوع مناسب جدا للمستخدمين الذين يملكون لوحات رئيسية مزودة بخافضات حرارة جيدة
عند تجربتنا لوحدة Legend 970 Pro لاحظنا أن مروحة التبريد لها صوت مزعج و لا يتم التحكم فى سرعة المروحة أو حتى تعمل مع تقنية Zero Fan فى حالة الخمول لكن كانت المروحة تعمل بنفس السرعة طوال الوقت و هو ما يجعلها صوتها مسموع بشكل مستمر و لقد قمنا بتجربة أختبار درجات الحرارة مع فصل المروحة و كانت النتيجة هى أختلاف درجات الحرارة فى 5 درجات فقط و الوصول الى 71 درجات و حتى هذا فى هى فى حدود الأمان ويعتبر حل يمكن العمل به و قمنا أيضا بتثبيت مروحة خارجية لتبريد وحدة التخزني لكنها لم تقدم فرق فى الحرارة كبير و أنخفضت بمقدار درجة واحدة نظرا لأن تصميم كتلة التبريد يعتمد على الغرف الطولية و التى تتجمع بها الحرارة و هو ما يتطلب تبريد نشط يسمح بتشتيت الحرارة للخارج
أن أفض الحلول التى يجب تقديمها الأن من جانب ADATA هى تقديم أصدار أخر من وحدة التخزين بنفس الأداء الرائع و لكن مع شريحة تبريد نحيفة من الجرافين لتناسب المستخدمين الذين يملكون لوحات رئيسية متضمنة كتلة تبريد لمفذ M.2 PCIe Gen 5.0 و هو ما قمنا بتجربته و أنخفضت الحرارة 20 درجة نظرا لأن وحدة ADATA Legend 970 Pro تأتى مع كتلة تبريد مدمجة لا يمكن فصلها بسبب ملصق الضمان على مسمار ربطها
تباع وحدة التخزين ADATA Legend 970 Pro سعة 2 تيرابايت بسعر 300 دولار تقريبا و هو سعر مرتفع نسبيا مقارنة مع وحدات تخزين تعتمد على وحدة تحكم Phison و تقدم نفس الأداء و لكن بعيدا عن الأداء فأن أغلب وحدات التخزين المتاحة فى الأسواق و التى تعتمد على مروحة تبريد مازالت تستخدم كابل توصيل مروحة خارجى و هو ما يمثل عائق بين مكونات جهازك بالاضافة الى نظام التبريد المثبت يعمل بكفائة عالية و هو ما يجعل السعر مبرر عند الحصول على مدة ضمان تصل الى 5 سنوات
