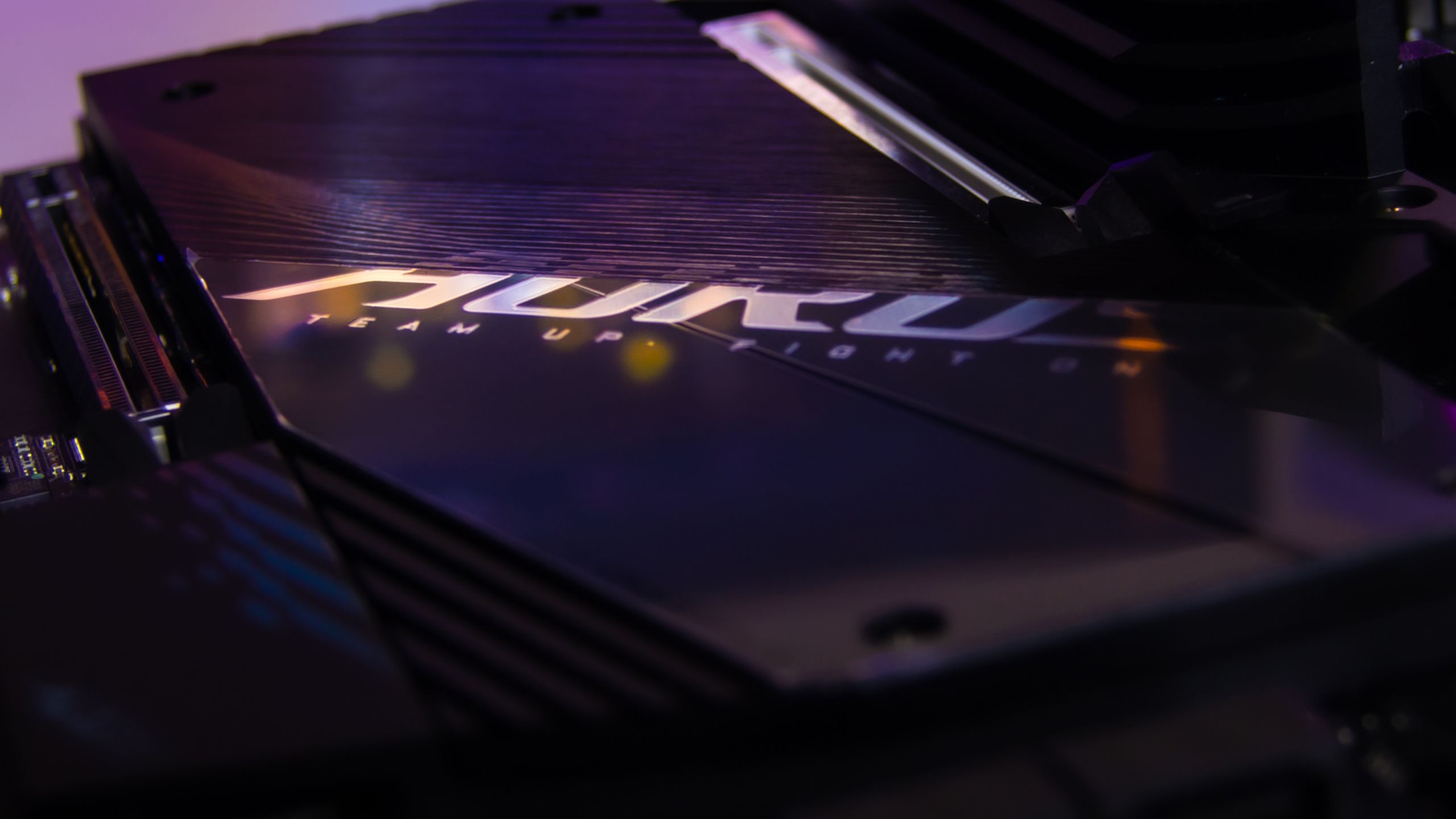

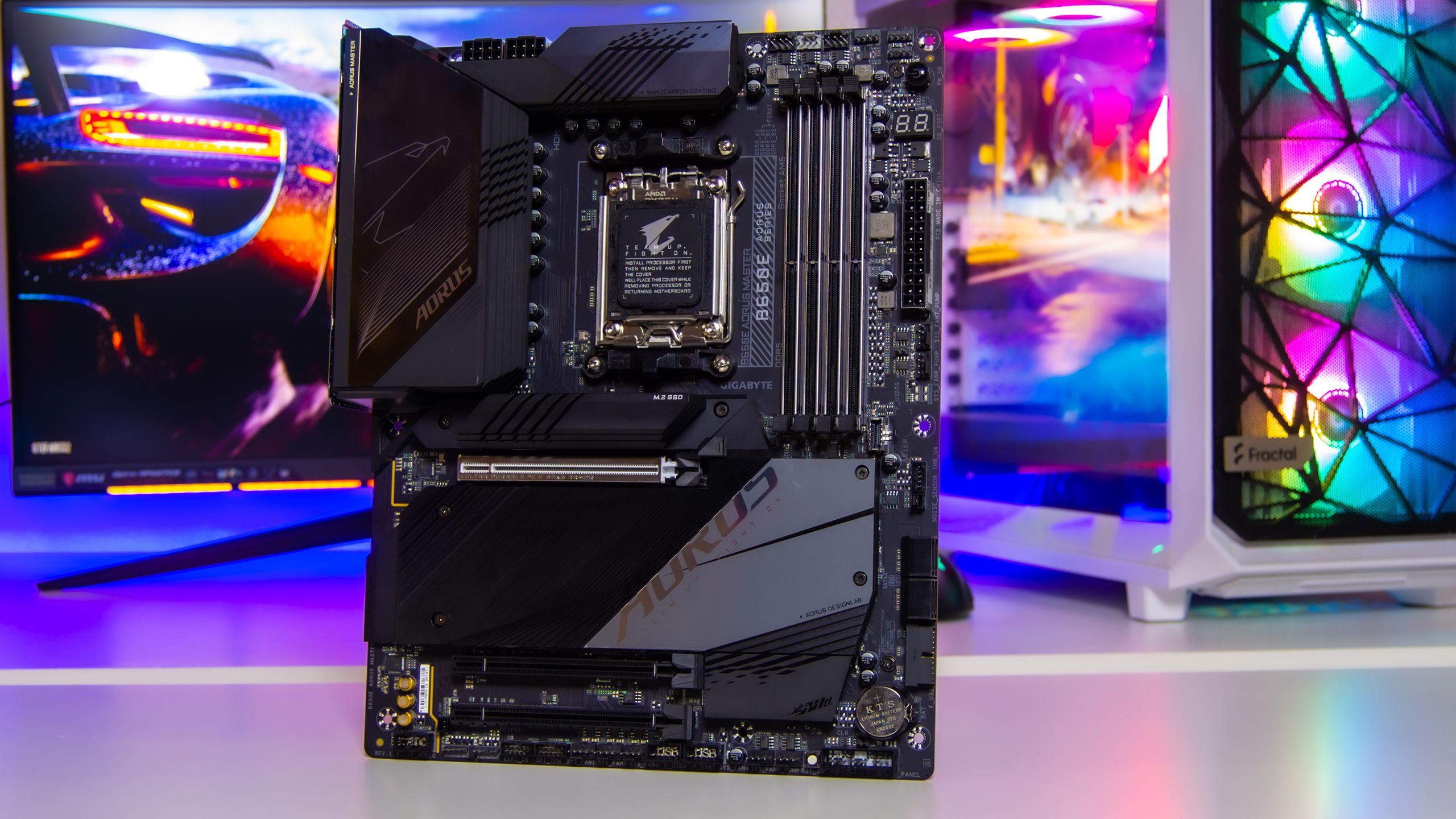

تحتفظ دائما فئة اللوحات الرئيسية Master من Gigabyte بروعة التصميم فقد مر الكثير من الوقت لنتذكر دائما ان الدروع التى تغطى دائرة الطاقة لها ميزة كبيرة و الان قد بدأ تصميم لوحات Master يظهر انه يحسن فاعلية تبريد دوائر الطاقة و أيضا يعطى المظهر الجمالى بالاضافة الى ذلك فأن اللون الأسود بالكامل للوحة رئيسية أصبح أمر مرضى للجميع الأن مع دخول اللون الرمادى فى تصميم خافضات حرارة وسائط التخزين و شريحة اللوحة الرئيسية و أصبح الأعتماد على الأضاءة RGB هو ما يزين أجهزة اللاعبين و تدعم Gigayte اللوحة الرئيسية B650E Aorus Master بواجهة مضيئة خلف شعار Aorus المطبوع على خافضات حرارة VRM و أيضا شيلد I/O و بما أنها واحدة من لوحات القمة فتحتوى B650E Aorus Master على درع معدنى فى الجزء الخلفى ليكون دعم لها و حمايتها من التقوس عند استخدام ثقيلة الوزن و أيضا له فائدة فى تبريد دائرة الطاقة من الجهة الخلفية و تعتمد Gigabyte على ستة طبقات فى صناعة لوحة الدوائر الخاصة بلوحة Master

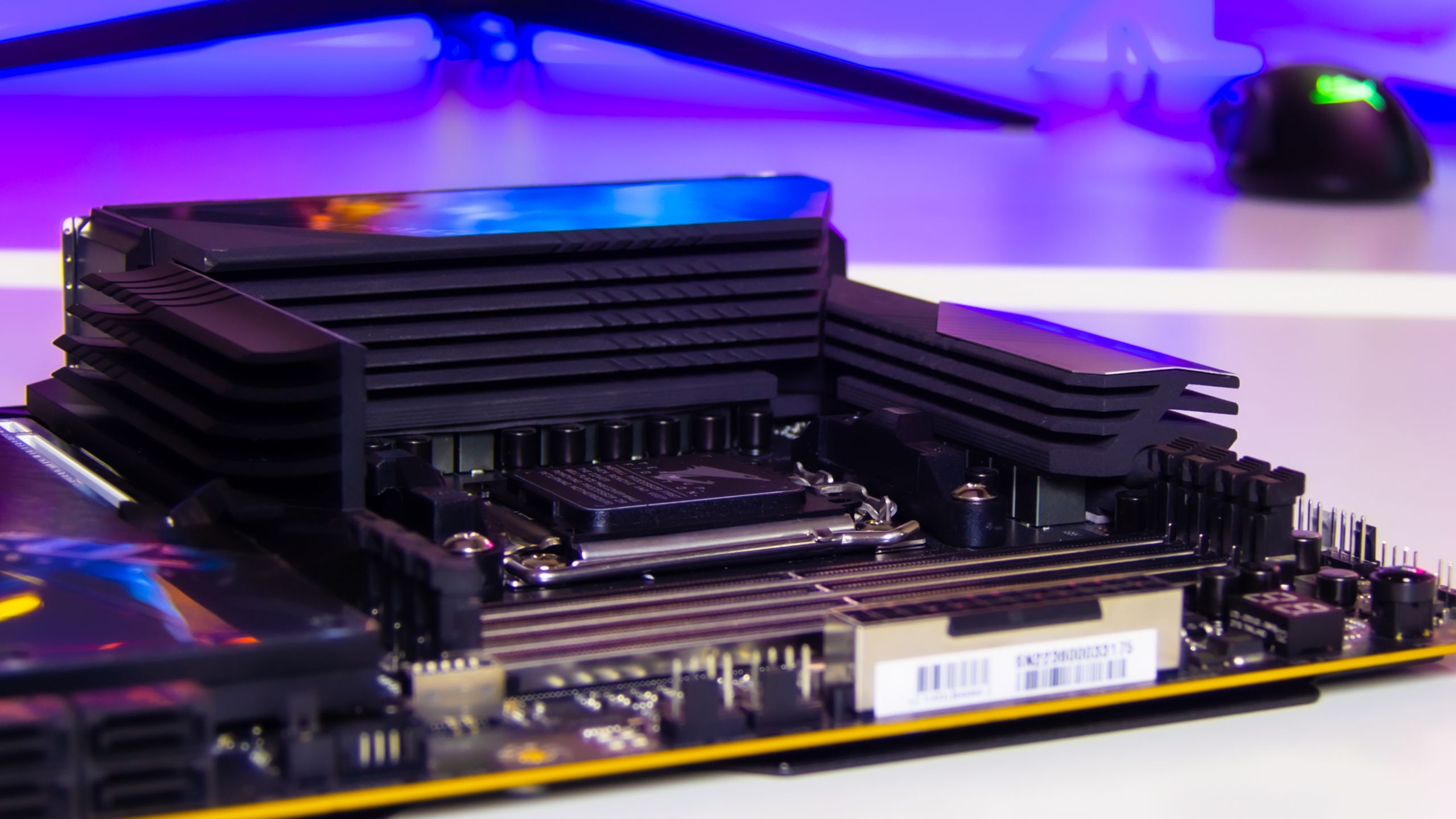

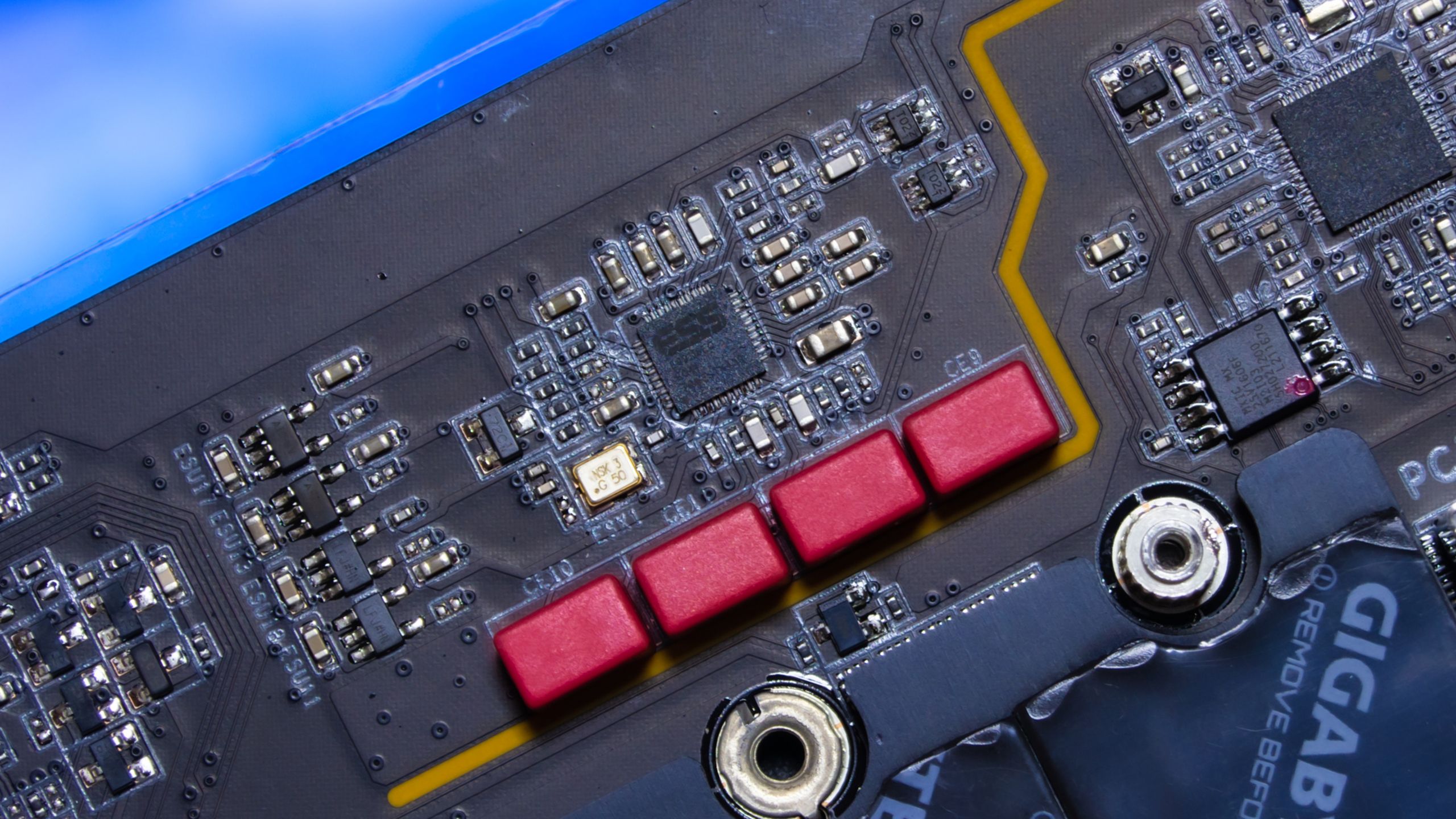

تدعم لوحة B650E Aorus Master سلسلة معالجات AMD Ryzen 7000 على مقبس AM5 و كما يظهر من الصورة منطقة المعالج مكتطة بمكونات دائرة الطاقة و جودتها و تعتمد على مراحل الطاقة الرقمية مع متحكم رقمى Renesas RAA229620 و تحتوى على 16 مرحلة طاقة رقمية Renesas RAA22010540 لجهد vCore بقدرة 105 أمبير لكل مرحلة و مرحلتين طاقة رقمية Renesas ISL99390 لجهد Soc بقدرة 90 أمبير و بأجمالى 2040 أمبير منهم 1680 مخصصة لجهد المعالج

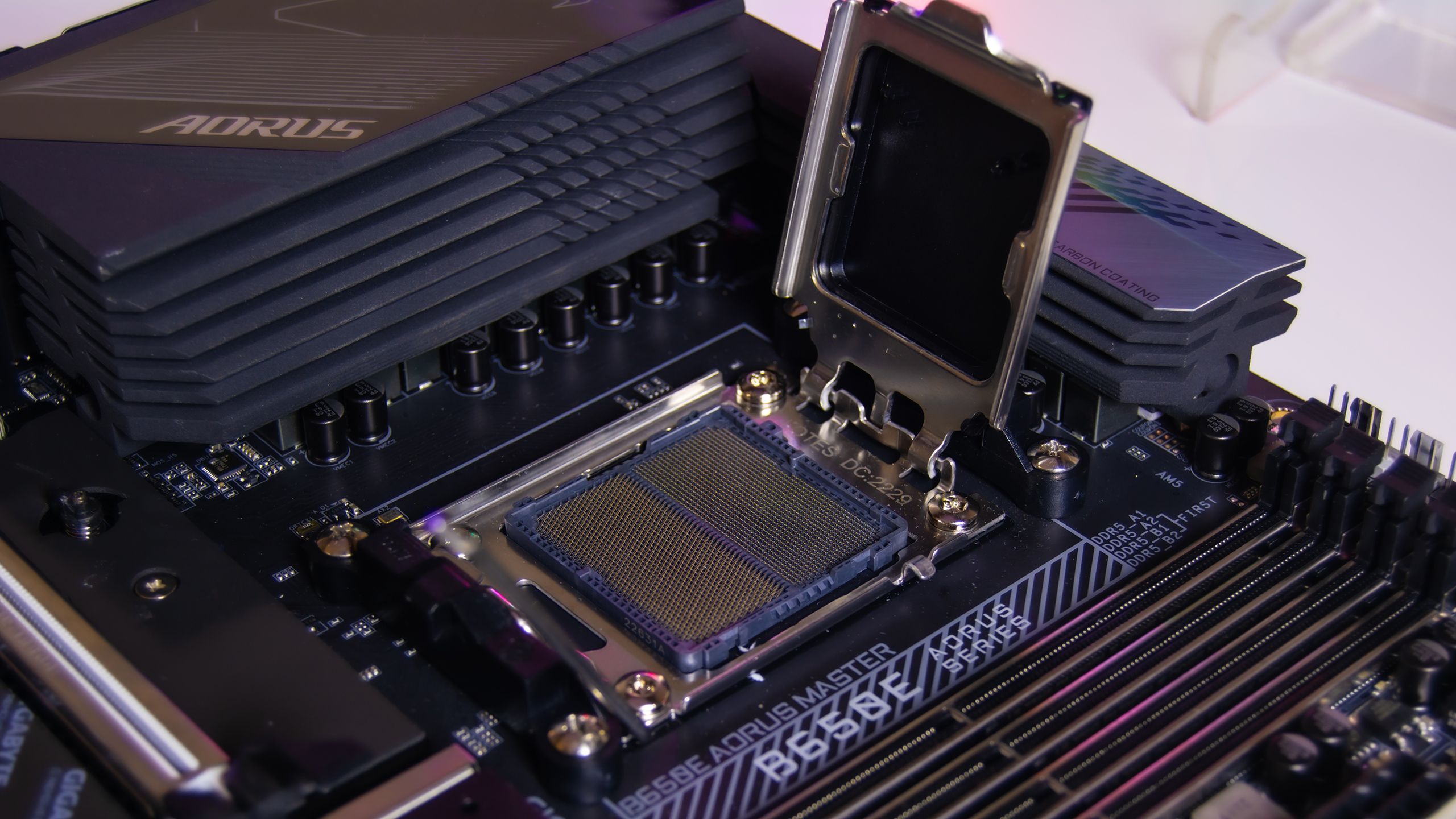

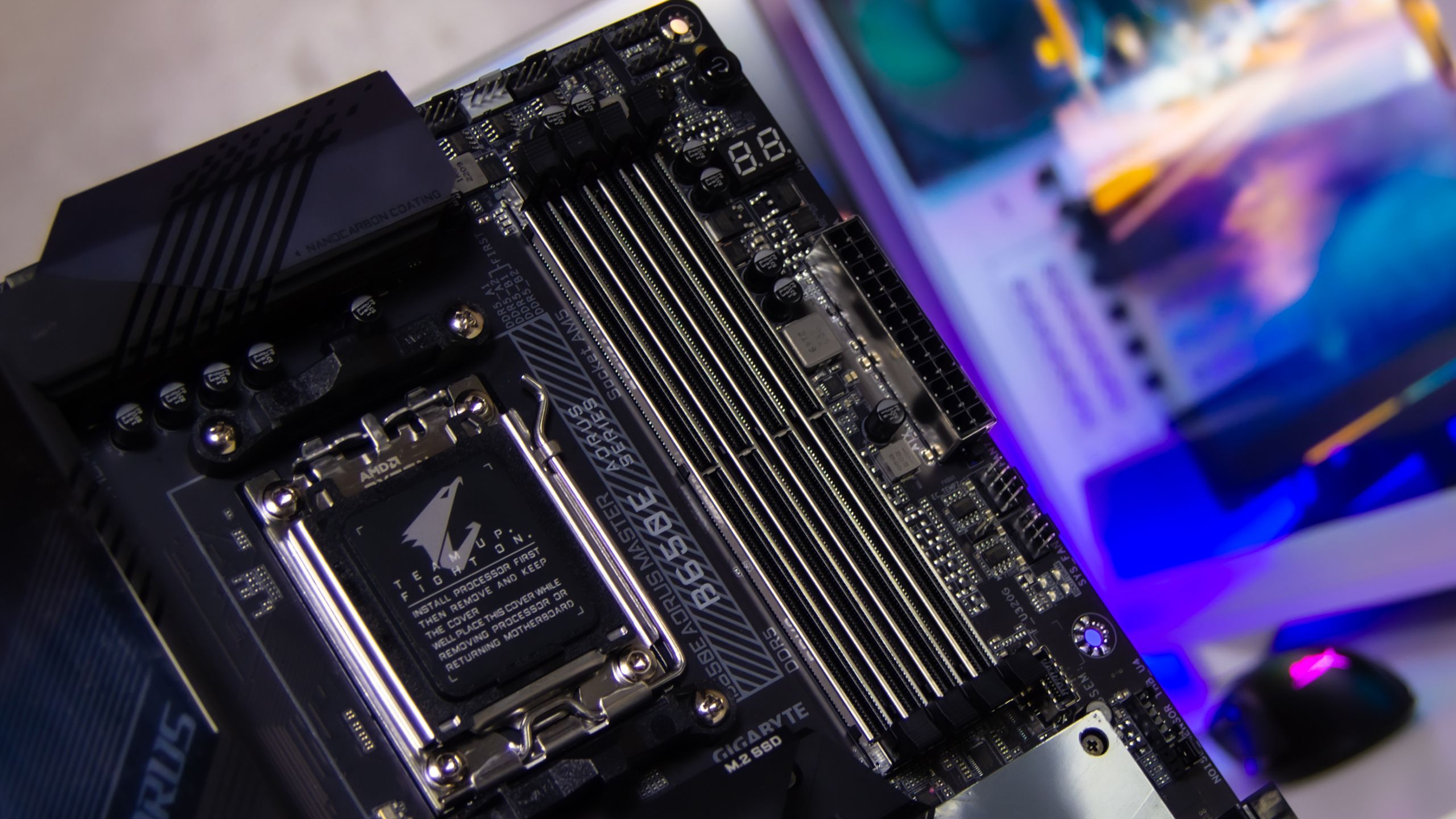

يأتى مقبس AMD الجديد بتغييرات فى التصميم و الانتقال الى LGA بدلا من PGA المعتمد سابقا فى منصة AM4 و هو يشبه كثيرا مقبس TR4 لكن بحجم أصغر قليلا و يعد الانتقال الى LGA خطوة فى الطريق الصحيح للحفاظ على معالجات AMD بعد ان كانت سنون الأتصال فى المعالجات نفسها فى الأجيال السابقة و ما يعرضها للأنكسار و تلف المعالجات و تغيير ميكانيكية المكبس ليحكم ثبات المعالج على اللوحة الرئيسية دون ان يلتصق بقاعدة المبردات مثلما حدث فى الجيل السابق و يجب أن يتوافق مقبس LGA 1718 مع جميع المبردات السابقة الداعمة لمقبس AM4 من دون مشكلة فقد حافظت AMD على نفس أبعاد فتحات التثبيت حتى لا يضطر المستخدم لشراء وحدة تبريد جديدة

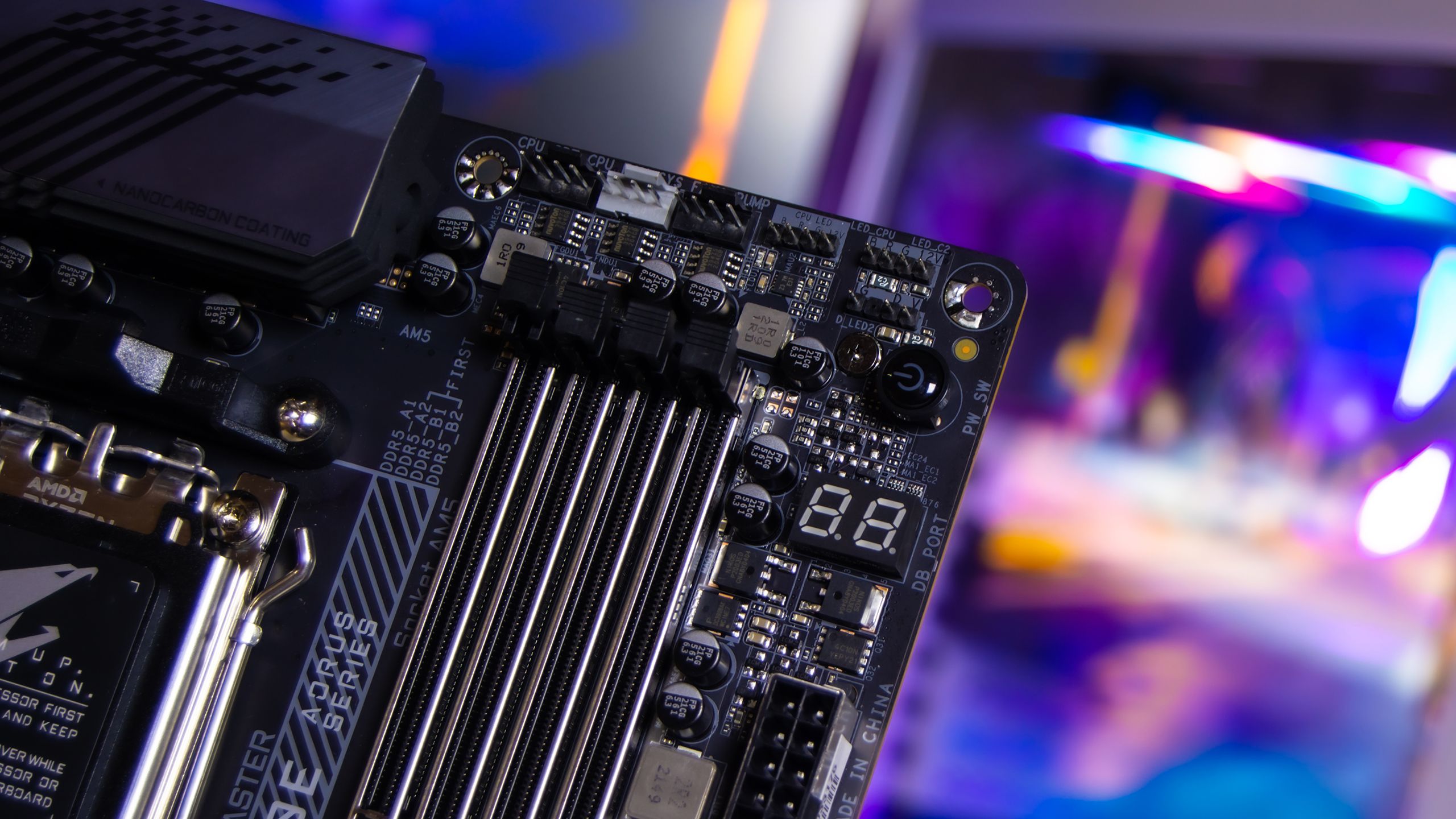

يمكنك أن ترى اربعة شقوق للذاكرة توفر دعم كامل لذاكرة من نوع DDR5 مزدوجة القناة او Dual Channel حتى سرعة 6666 MT/s مكسورة السرعة و يمكن تشغيل ما يصل الى 128 جيجابايت بحد أقصى مع معالجات 7000 Ryzen و تدعم تقنيات رفع تردد التشغيل EXPO من AMD و أيضا XMP من أنتل
توفر لوحة B650E Aorus Master ثلاثة شقوق PCIe X16 للبطاقات الرسومية و يأتى الأول مردع بالفولاذ لتوفير دعم اضافى للبطاقات كبيرة الحجم و يعتمد على مسارات PCIe Gen 5 بأجمالى 16 مسار قادمة من المعالج و تنخفض الى النصف X8 عندما يتم تثبيت M.2 على رؤوس التوصيل M2B_CPU و M2C_CPU لانهم متشاركين مسارات PCIe المتاحة من المعالج أما الشقوق الثانى و الثالث فكلاهما يأتى فى عامل شكل PCIe X16 لكنهم متصلين بأربعة مسارات فقط Gen 4 ويدعم الشق الثالث X2 فقط
بعد انتشار خافضات حرارة وحدات التخزين M.2 على اللوحات الرئيسية فقد أصبحت شقوق البطاقات الرسومية غاطسة بين هذه المبددات الحرارية مما يجعل ازالة البطاقة الرسومية به شىء من الصعوبة لذلك قد جعلت Gigabyte ذراع الغاء تثبيت البطاقة الرسومية أطول من السابق مما يسهل من عملية الوصول اليه و ازالة البطاقة الرسومية من دون عناء

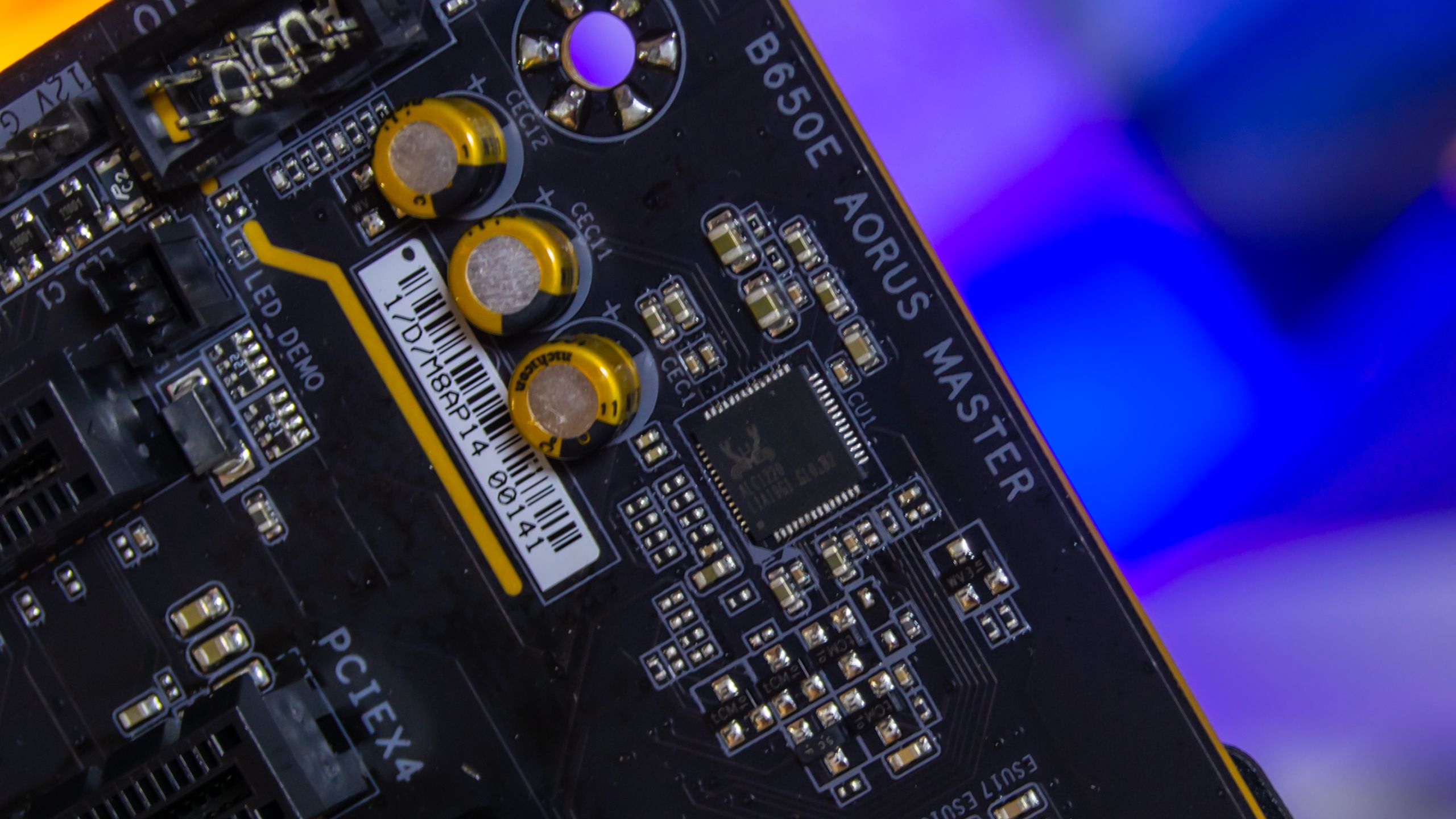

التقنيات الصوتية فى اللوحة الرئيسية عديدة فهى تحمل رقاقة Realtek ALC1220-VB التى توفر صوت عالى الوضوح 7.1 و قد تم تعزيزها مع بعض المكثفات عالية الجودة من شركة WIMA و مكثفات صوتية Fine Gold من شركة Nichicon لضمان الاستمتاع بجودة صوت تضاهى استديوهات الصوت المتخصصة مع مكبر صوت ذكى يقوم تلقائياً برصد مقاومة سماعات الرأس التى تستخدمها و ذلك لتقديم أفضل الآليات الصوتية المناسبة و هو ما يمنع العديد من المشاكل مثل انخفاض الصوت و تشتته هذا بالاضافة الى وجود محول الإشارات الصوتية ESS SABRE DAC ES9118 بالاضافة الى ذلك يتم تدعيم التقنيات الصوتية بتطبيق DTS فهو يسمح بالتحكم و تخصيص طبقات الصوت و اختيار انماط صوتية متعددة فكل هذه التقنيات تجعل تجربة الصوت على اللوحة الرئيسية تجربة رائعة
تأتى لوحة B650E Aorus Master مع أربعة فتحات M.2 و يجب أن نفهم أن هناك نوعان من محركات M.2 الأول و M.2 PCIe و الثانى M.2 SATA و لا تدعم الفتحات على لوحة B650E Aorus Master النوع الثانى و توفر معالجات Ryzen 7000 ما يصل الى 24 مسار PCIe Gen 5 منهم 16 مسار محجوزين للبطاقة الرسومية أما الثمانى مسارات المتبقية فيمكن تقسيمهم على فتحتين M.2 بواقع أربعة مسارات لكل فتحة و لكن قامت Gigabyte بدعم Gen 5 للفتحات الأربعة و لكن يجب علينا توضيح بعض الأمور المعقدة لتشغيل وحدات M.2 على اللوحة الرئيسية

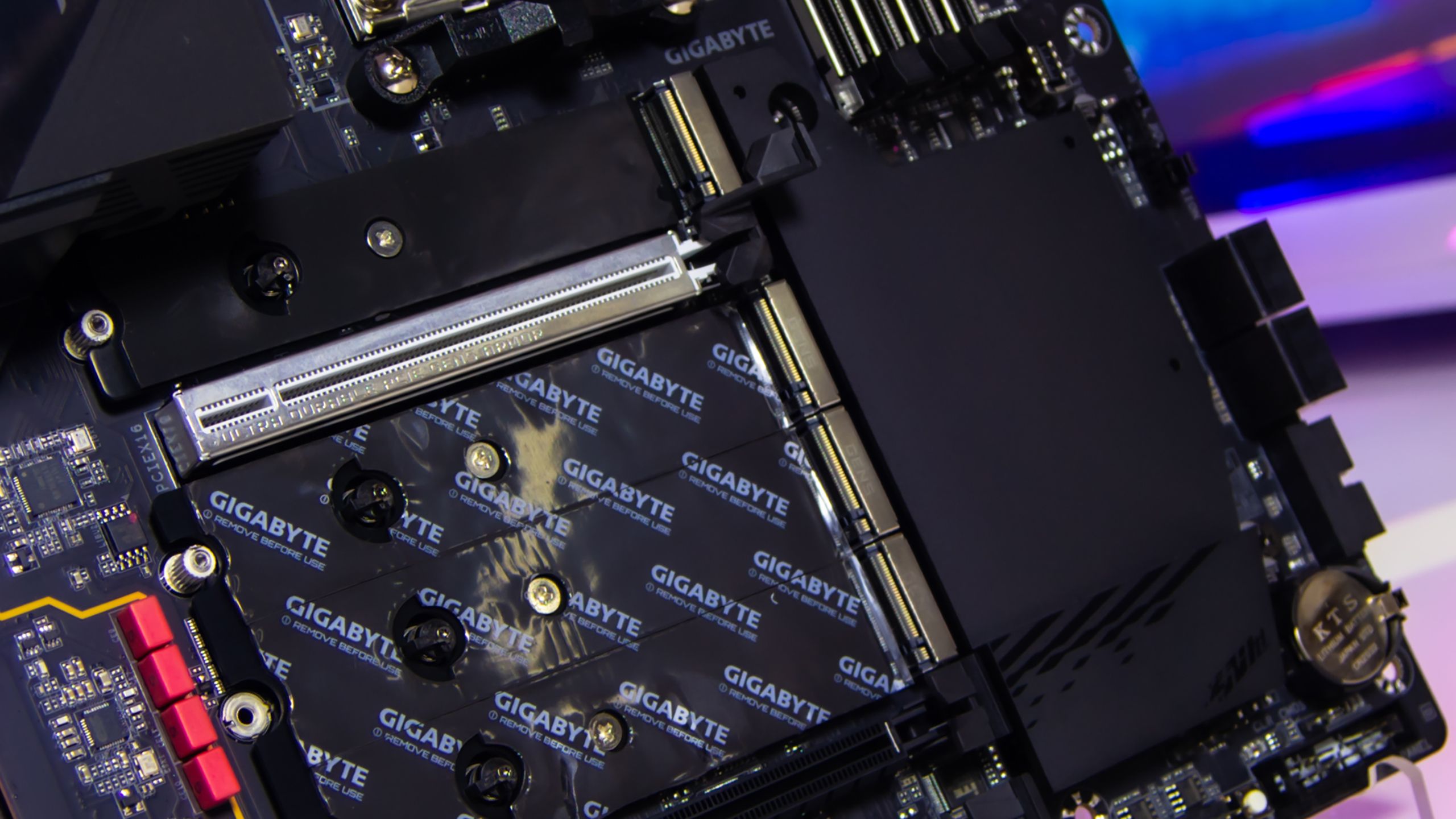

بعد الرجوع للمخطط العام للوحة B650E Aorus Master فأن تسمية فتحات M.2 من الأعلى الى الاسفل ستكون كالتالى M2A_CPU و التالى M2D_CPU و التالى M2C_CPU و الأخير M2B_CPU و يتشارك الأثنان بالاسفل M2B و M2C المسارات مع البطاقة الرسومية أن وضع وحدة M.2 SSD على أيهما ستقل مسارات البطاقة الرسومية الى X8 بغض النظر ان كنت تستخدم Gen 5 أو Gen 4 لذلك ينصح أن يتم تركيب وحدة M.2 SSD فى الفتحتين الأولى و الثانية
و لدينا تغيير جديد على طريقة تثبيت محركات التشغيل من نوع M.2 SSD فبدلا من استخدام المسامير فى التثبيت على اللوحة الرئيسية فقد أضافت Gigabyte طريقة أخرى و هى تشبه مفتاح يتم ادارته نصف دائرة ثم وضع مرك التشغيل و ترك المفتاح ليقوم بتثبيت القرص فى مكانه

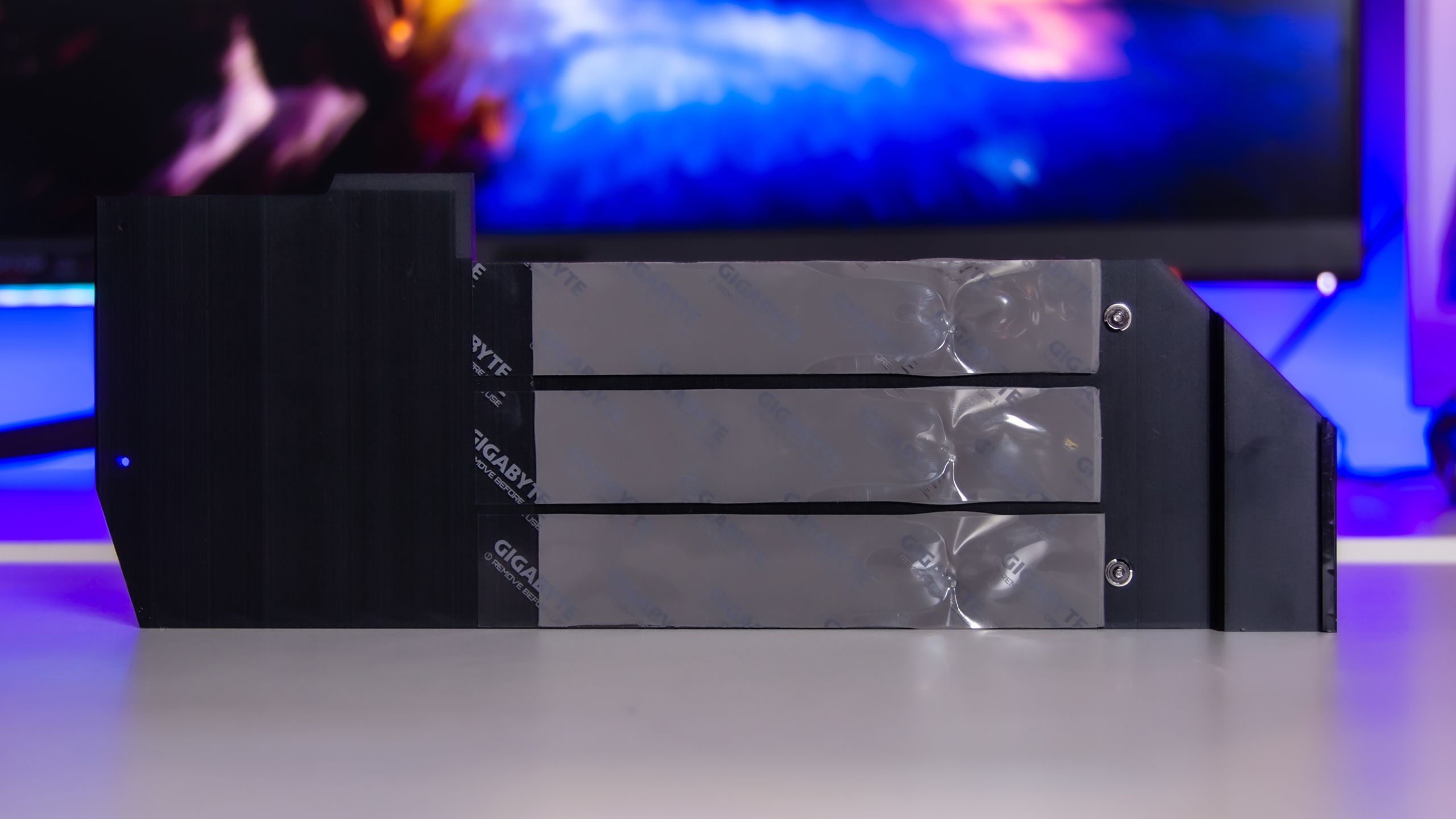

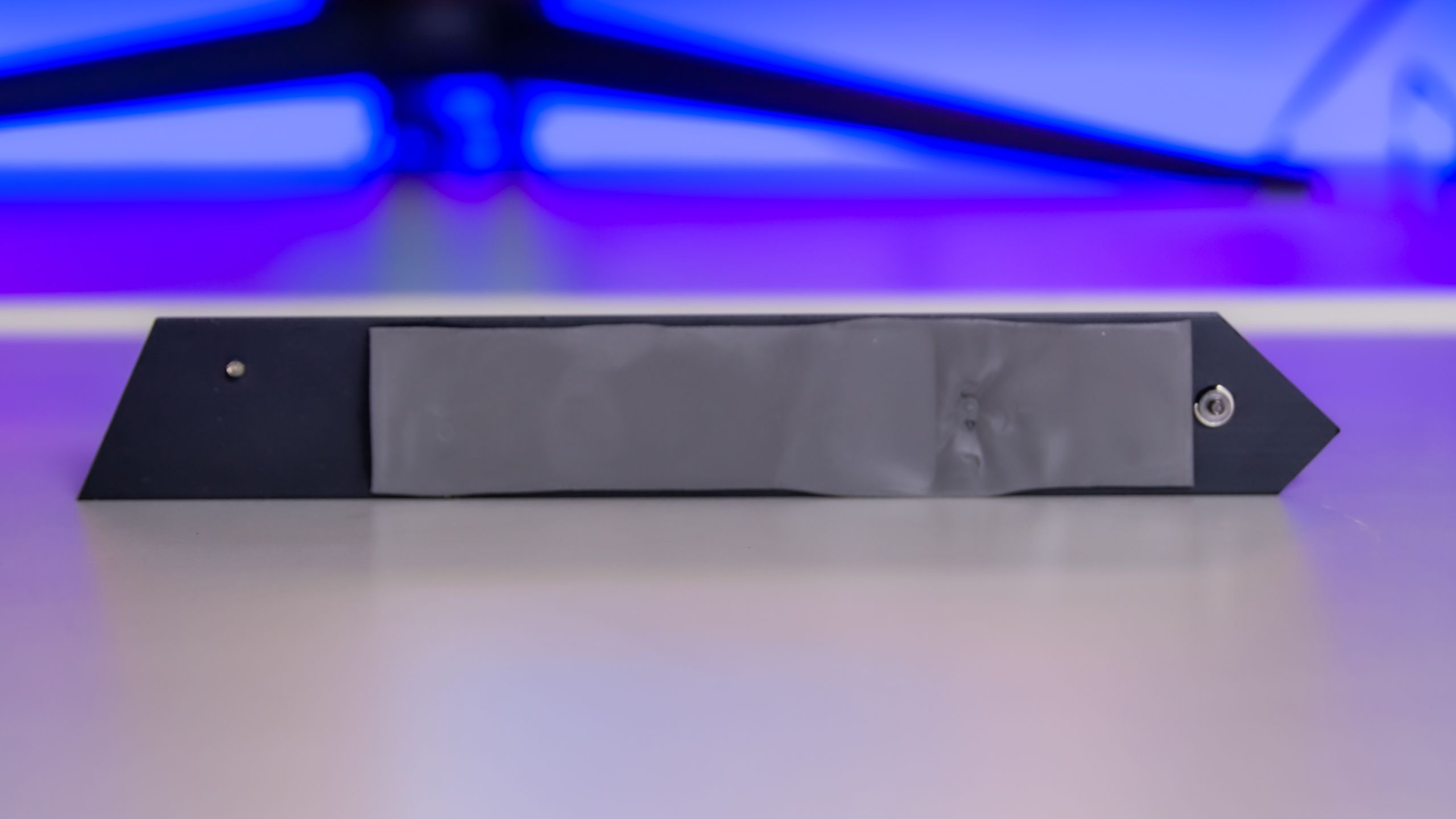

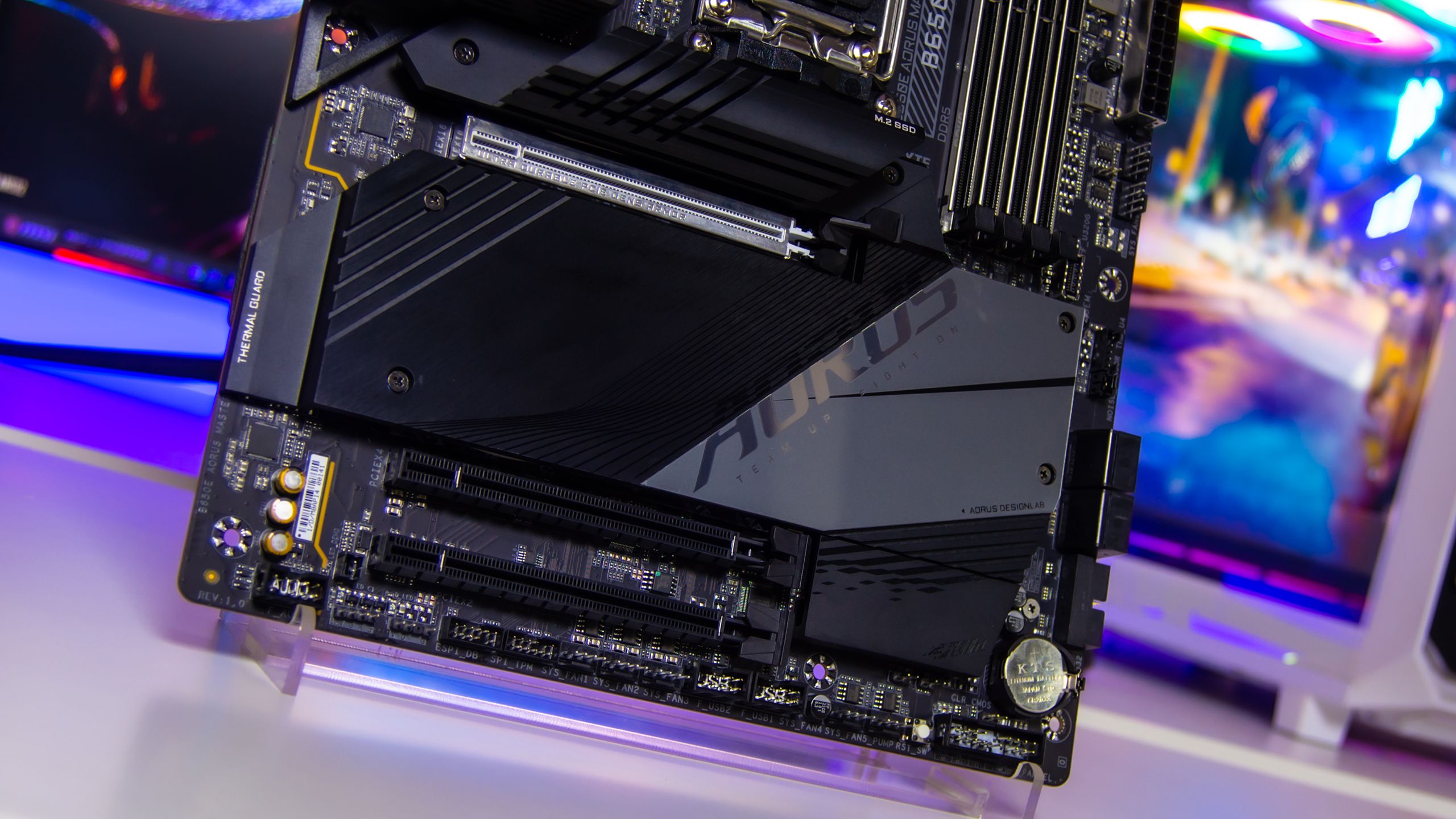

منفذ M.2 الأول يأتى بخافض حرارة منفصل خاص به أما الثلاثة منافذ الأخرى فهى تتشارك فى خافض حرارة واحد و خافضات الحرارة مصنوعة من الألومنيوم و مصقولة بشكل جيد و يمكنها التخلص من حرارة محركات التشغيل بسبب سماكتها الزائدة و ايضا تأتى مدعمة بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى
و ايضا تأتى مدعمة بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى
ليس فقط تبريد وحدة M.2 هو الأكبر انما أيضا لاحظنا ان تبريد دوائر الطاقة ضخم جدا و تستخدم Gigabyte كتلتين من الألومنيوم احداهما تأى بأرتفاع ضخم لضمان عملية تبريد ناجحة لدوائر الطاقة عند كسر سرعة المعالجات

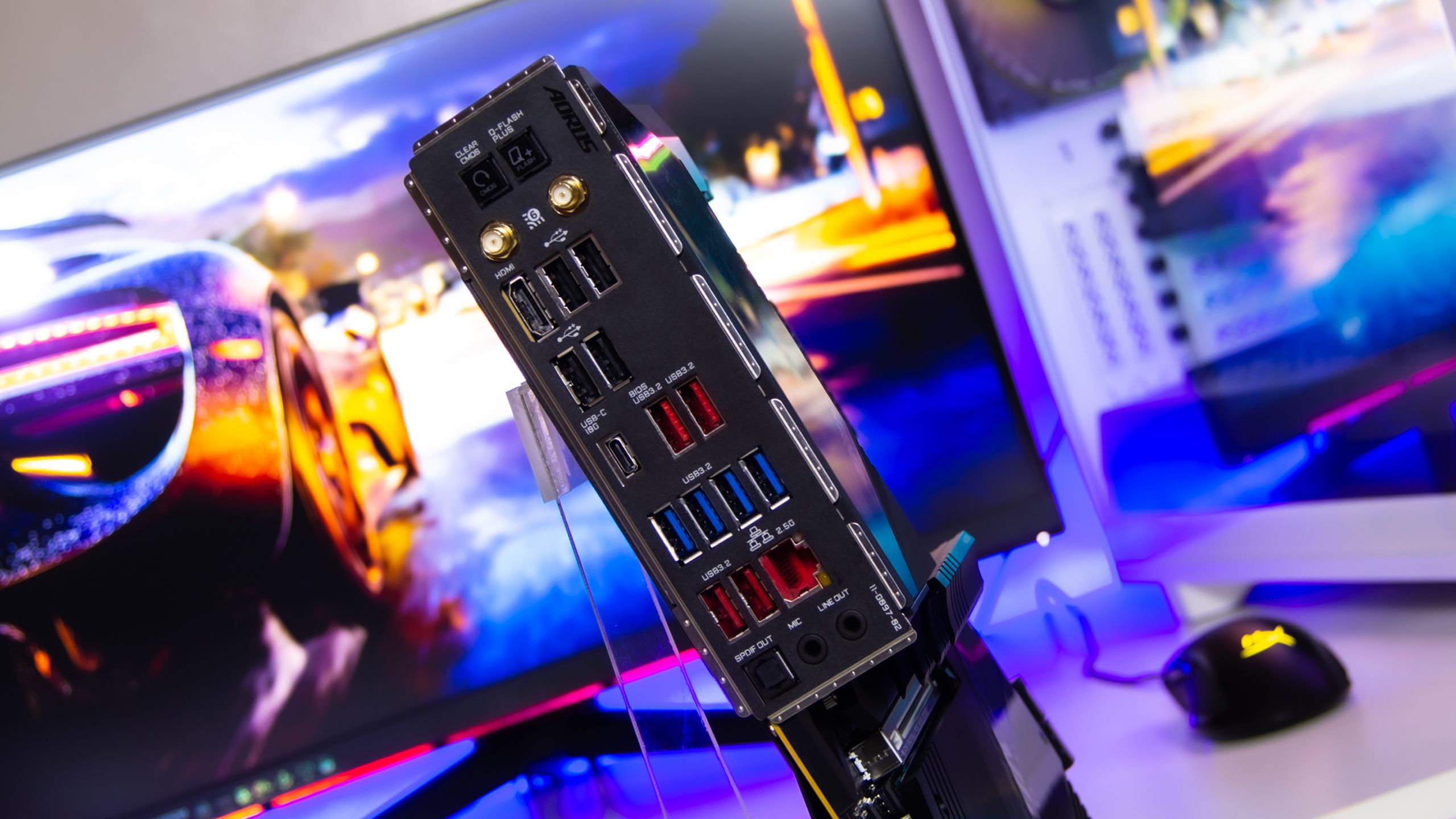

لنمر بشكل سريع على الموصلات الخارجية و الداخلية على اللوحة الرئيسية B650E Aorus Master و نبدأ بلوحة المدخلات و المخرجات الخلفية و التى تأتى مدمجة فى اللوحة نفسها و هى تحتوى على أربعة منافذ USB 3.2 Gen 2 Type-A باللون الأحم و مخرجات 2x 2T2R لهوائي Wi-Fi و أربعة منافذ USB 2.0 بالأسود و أربعة منافذ USB 3.2 Gen1 Type-A بالأزرق بجواره USB 3.2 Gen2 Type-C و لاتصال الشبكات RJ-45 بسرعة 2.5 جيجابت في الثانية ثم منفذ HDMI 2.0 للمعالجات الرسومية المدمجة عند توافرها و موصلين صوت فقط 3.5 مم و منفذ S / PDIF البصري للصوت الرقمي و أضافة أزرار Clear CMOS و Q-Flash PLUS و لا يتطلب Q-Flash PLUS وجود معالج أو ذاكرة للعمل

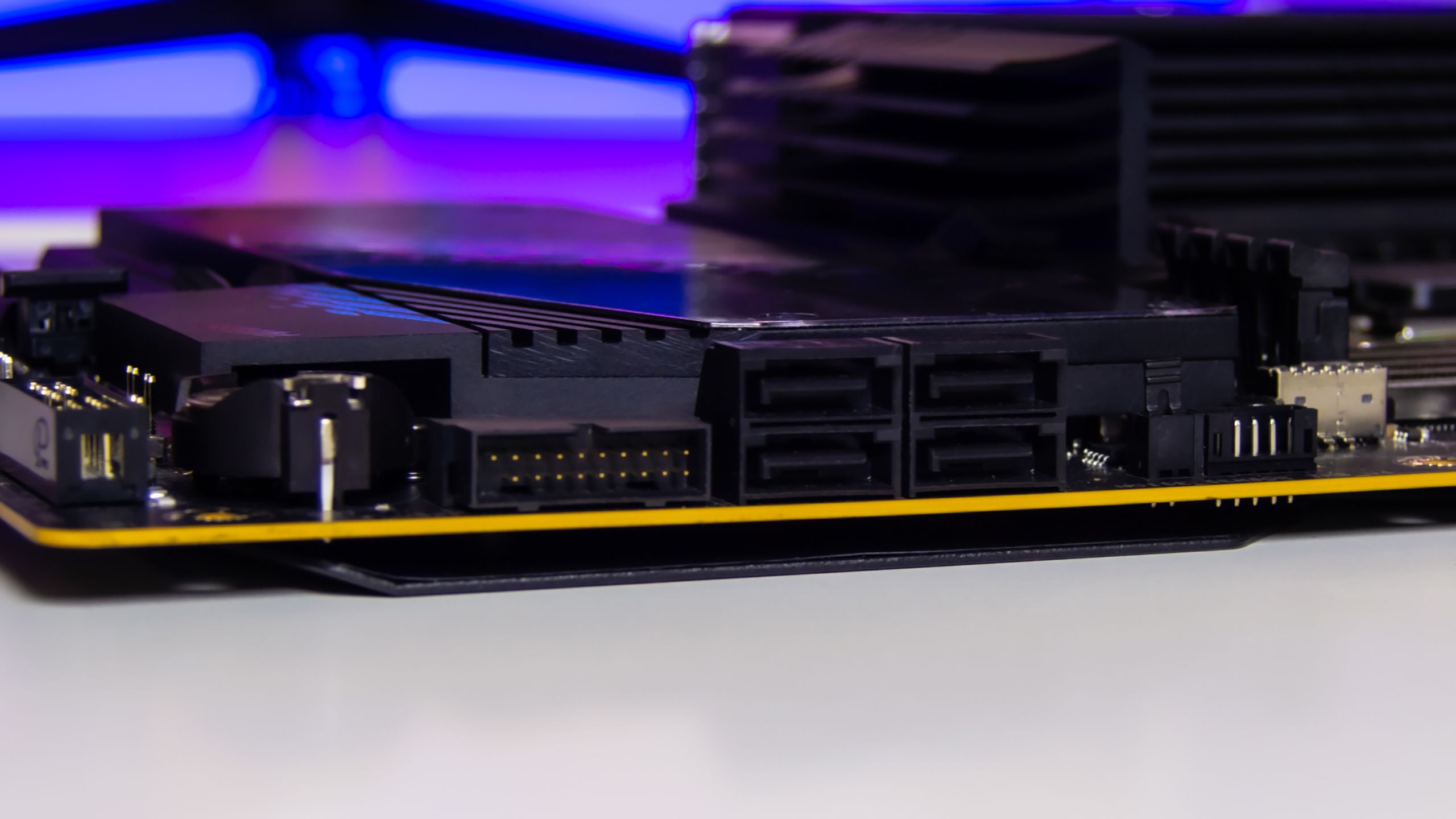

تأتى لوحة B650E Aorus Master مدعمة بأربعة منافذ SATA للأقراص الصلبة
تدعم لوحة B650E Aorus Master موصل USB 3.2 Gen2x2 Type-C لمقصورة الكيسة الأمامية بالاضافة الى منفذين لاضافة GIGABYTE Thunderbolt add-in card

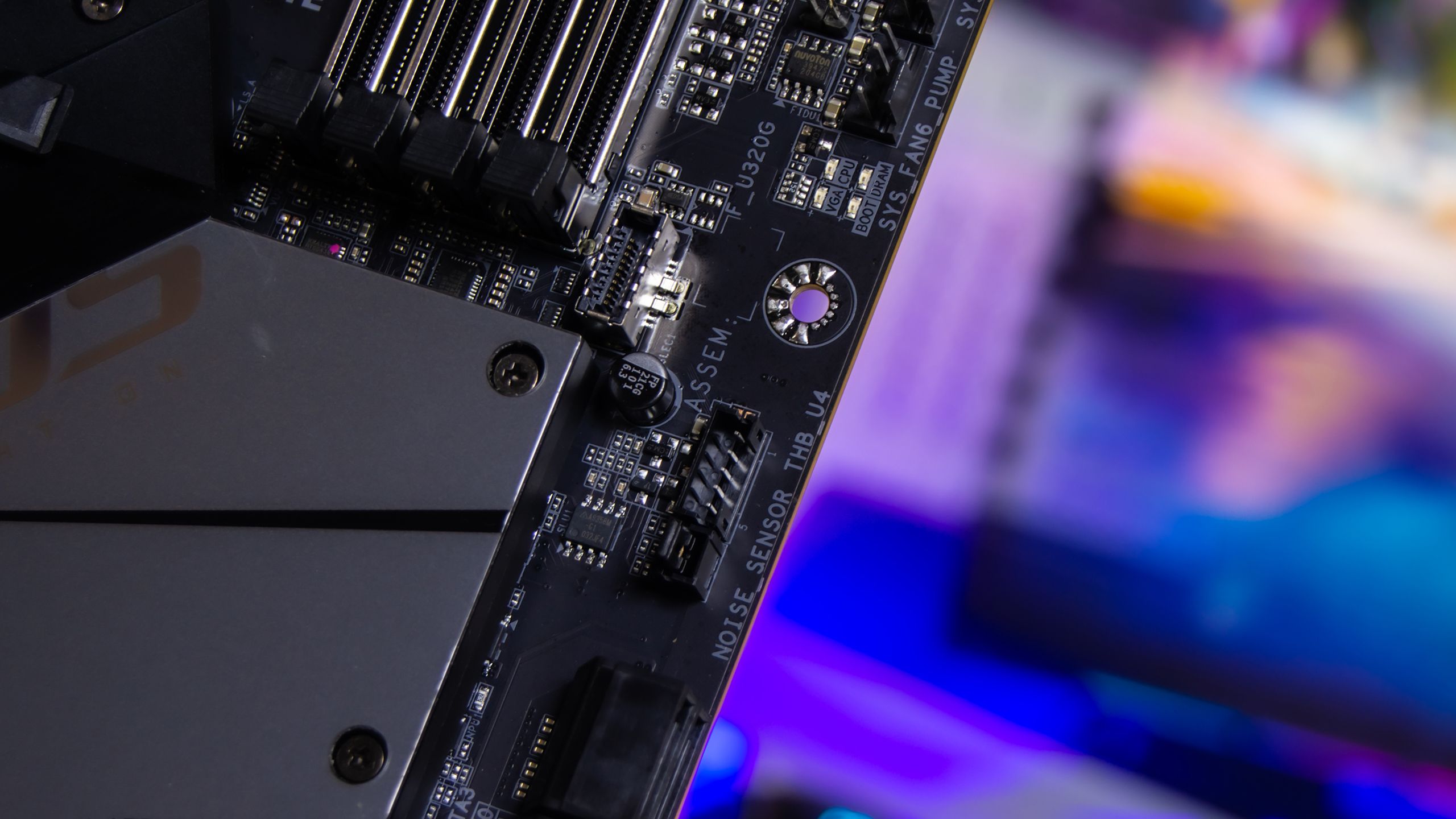

فى الجزء العلوى من الطرف الأيمن نجد زر تشغيل اللوحة من دول اتصالها بمقصورة الكيسة الامامية بالاسفل تجد الشاشة الرقيمة التى تعطى أرقام الدالة على الأعطال و على عمليات التحقق قبل التشغيل
