نظرة عن قرب على اللوحة

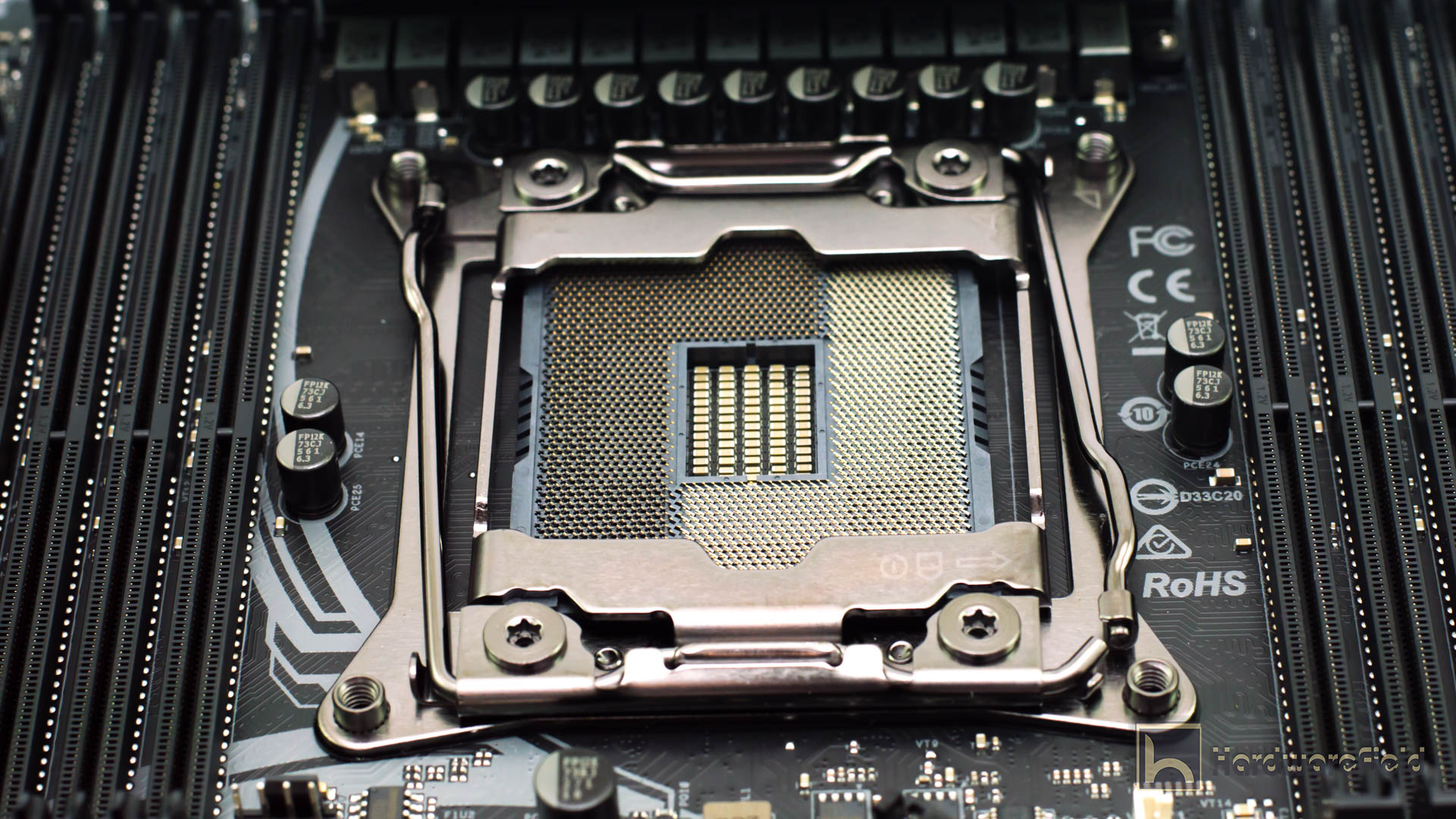

تدعم اللوحة احدث معالجات انتل Skylake X و Kabylake X على سوكيت LGA 2066 و لا يحتاج اى اطقم تركيب جدادية للمشتتات ففتحات التثبيت بنفس ابعاد فتحات التثبيت الخاصة بالجيل السابق LGA 2011

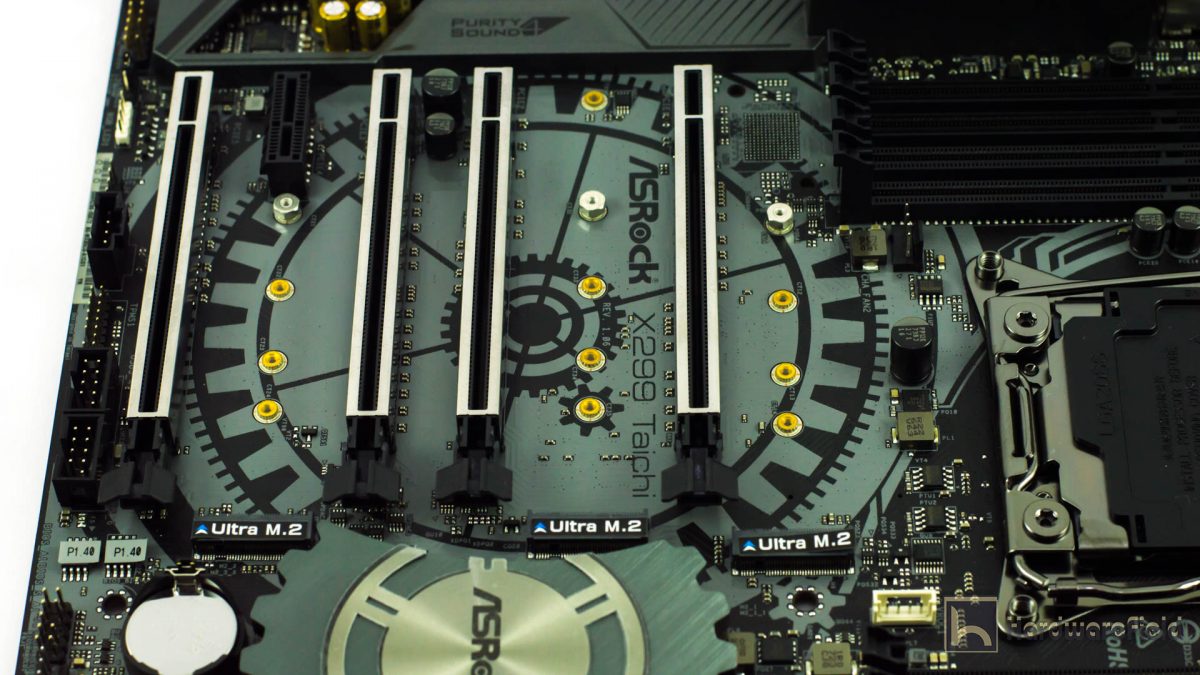

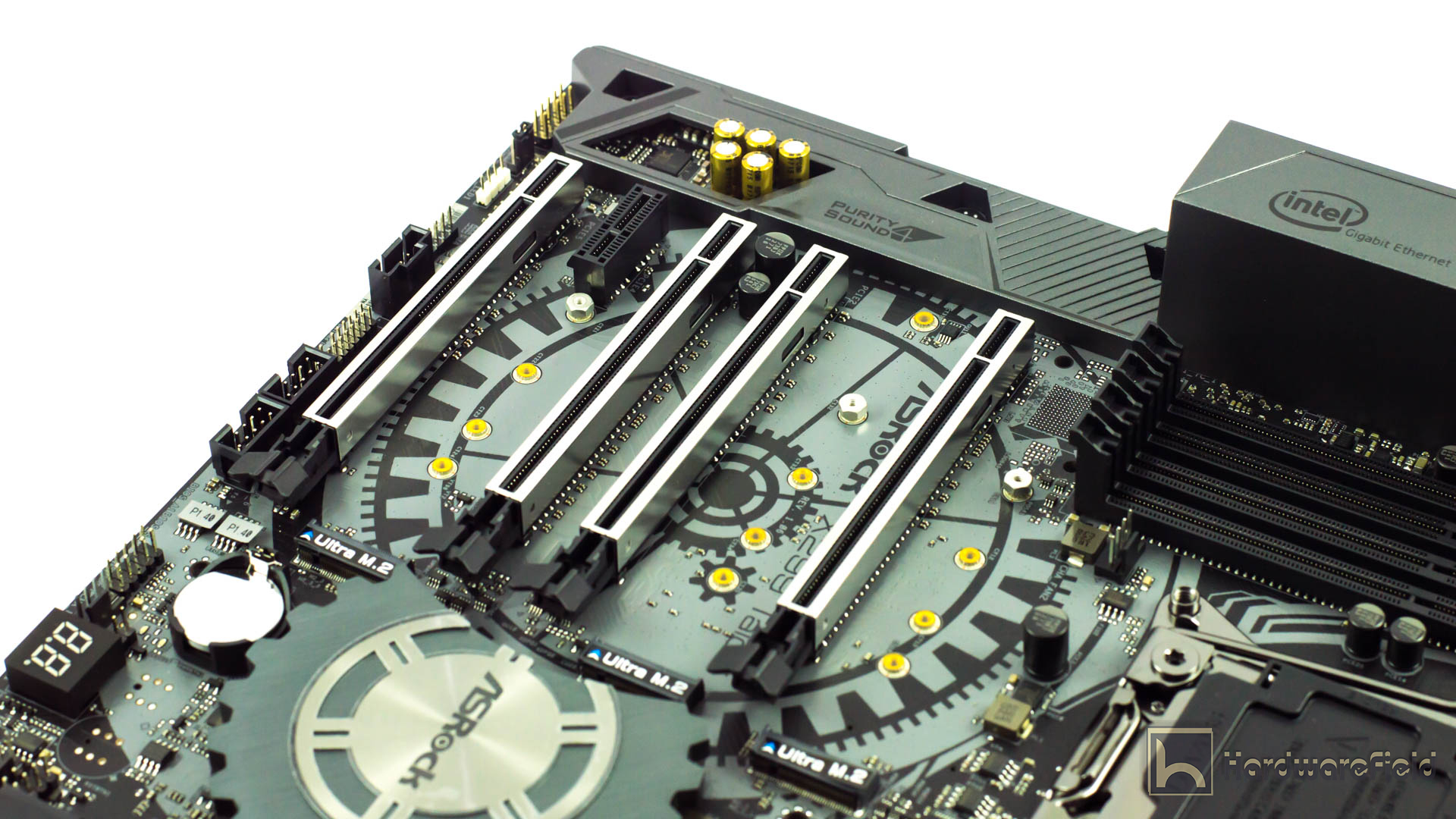

تحتوى اللوحة الرئيسية Asrock X299 Taichi على 4 منافذ PCI-E X16 للبطاقات الرسومية و منفذ واحد PCI-E X1 و تعتمد هذه المنافذ فى دعم تعدد البطاقات الرسومية على المعالجات نفسها حيث تختلف عدد المسارات على اللوحة من معالج الى اخر و تدعم معالجات Core X مسارات 16 و 28 و 44 مسار و يمكن للوحة تشغيل ختى 4 بطاقات رسومية معا
ففى حالة استخدام معالج يوفر 16 مسار فيمكن تشغيل بطاقتين معا على وضعية SLI و CF و تعمل كل بطاقة على 8 X اما فى حالة استخدام معالج يوفر 28 مسار فيمكن تشغيل حتى 3 بطاقات رسومية الاولى على سرعة X16 و اثنان على سرعة X8 و يتبقى 4 مسارات يتم الاستفادة منهم لمنذ M.2 اما فى حالة استخدام معالج يوفر 44 مسار فيمكن تشغيل 4 بطاقات رسومية و تكون سرعتهم x8 x8 x16 x8
و يتبقى 4 مسارات لمنفذ M.2 .

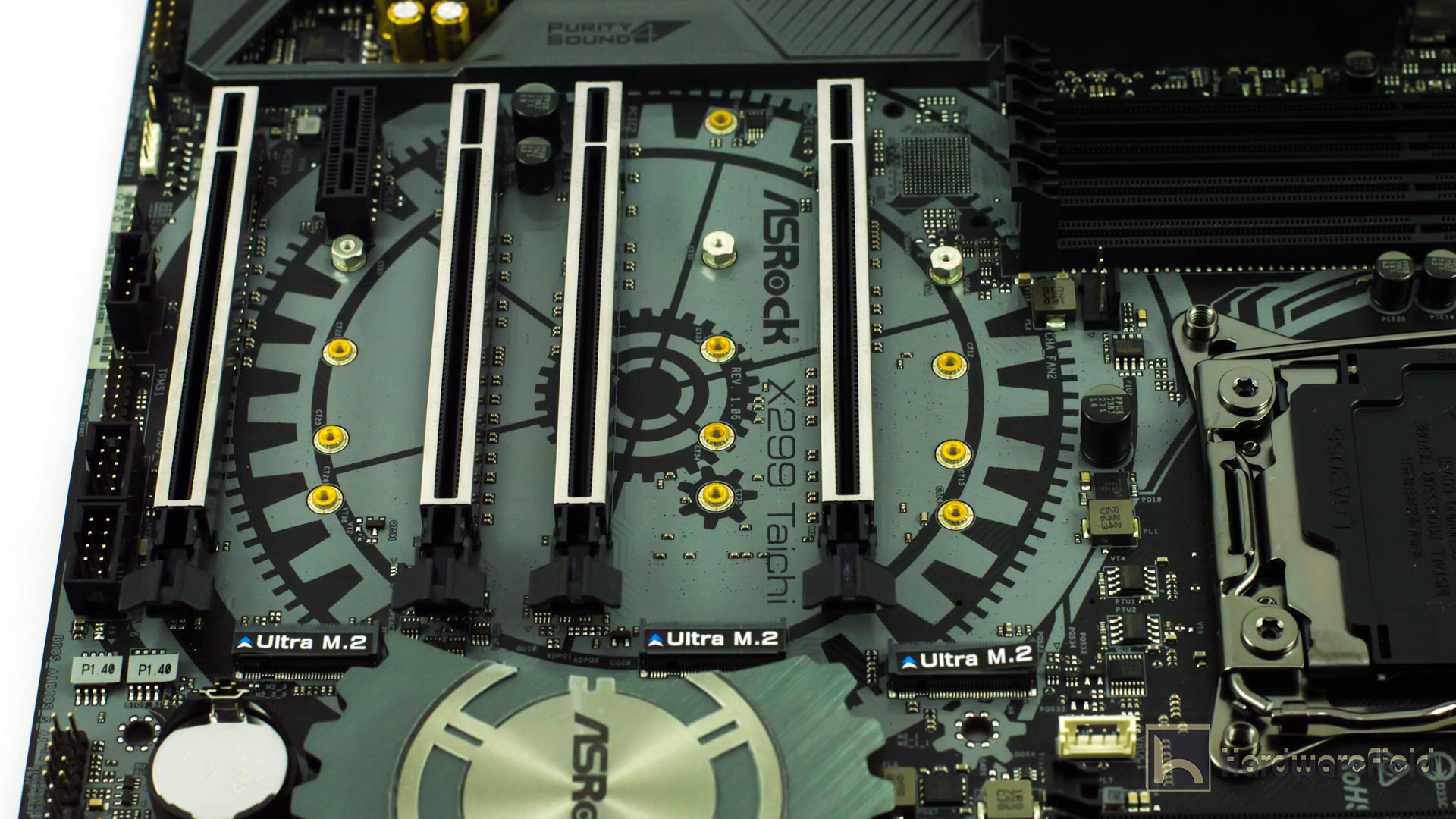

بها ثلاثة منافذ M.2 الفائقة السرعة لاقراص الحالة الصلبة SSD و التى تمتاز بمعدل نقل بيانات عالى يصل الى 32 Gbit/s اى ما يزيد عن 5 اضاعاف سرعة منافذ SATA و تتقاسم معدل نقل البيانات مع منفذ SATA 0.1 اى فى حالة استخدام قرص صلب SSD M.2 بمتحكم SATA فان اول منفذ من منافذ SATA لن يعمل اما فى حالة استخدام SSD M.2 بمتحكم PCI-e فيجب ان يكون المعالج المستخدم يوفر اكثر من 16 مسار و الا لو تم استخدام معالج يوفر 16 مسار فقط فان معدل نقل البيانات فى البطاقة الرسومية سوف يهبط النصف لان وقتها المسارات المتوفر من المعالج للبطاقة الرسومية ستكون X8 .

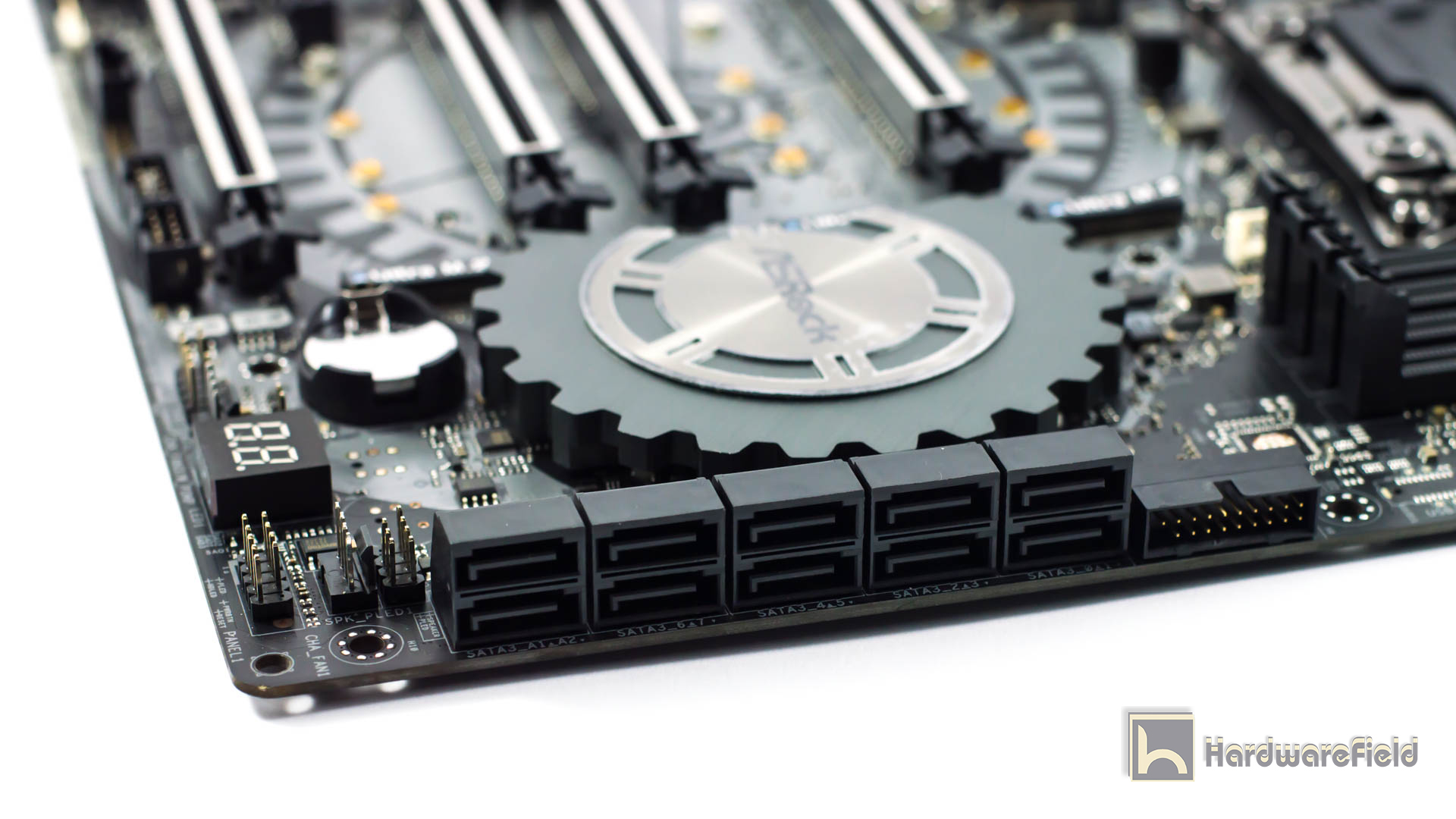

و هنا ايضا 10 منافذ SATA بمعدل نقل بيانات يصل الى 6 Gbit/s اثنان من هذه المنافذ على شريحة ASMedia و المنفذ الاول 0.1 و السابع يتقاسم معدل نقل البيانات مع منافذ M.2 هذا فى حالة استخدام قرص صلب SSD M.2 فقط

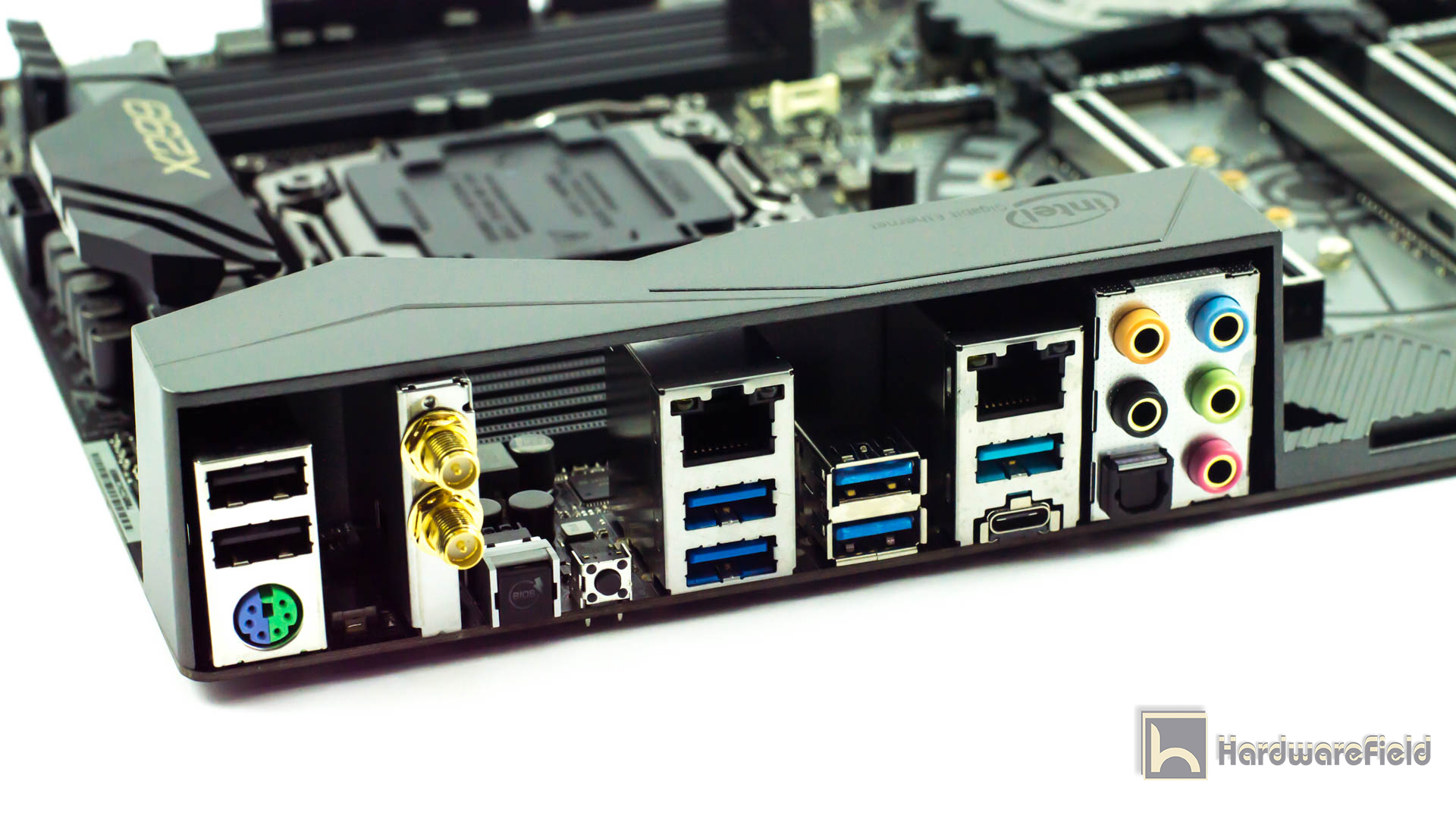

لوحة المنافذ الخلفية توفر منفذين USB 2.0 و اربعة منافذ USB 3.0 ثم مداخل توصيل هوائى اتصال واى فاى و مفتاح تحديث لوحة الادخال و الاخراج BIOS و مفتاح استعادة الاعدادات الافتراضية للوحة و بجوارهم منفذين اتصال شبكات 1Gbit Intel LAN و منفذ USB 3.1 Type A و اخر Type C ثم المنافذ الذهبية لمخارج الاجهزة الصوتية.

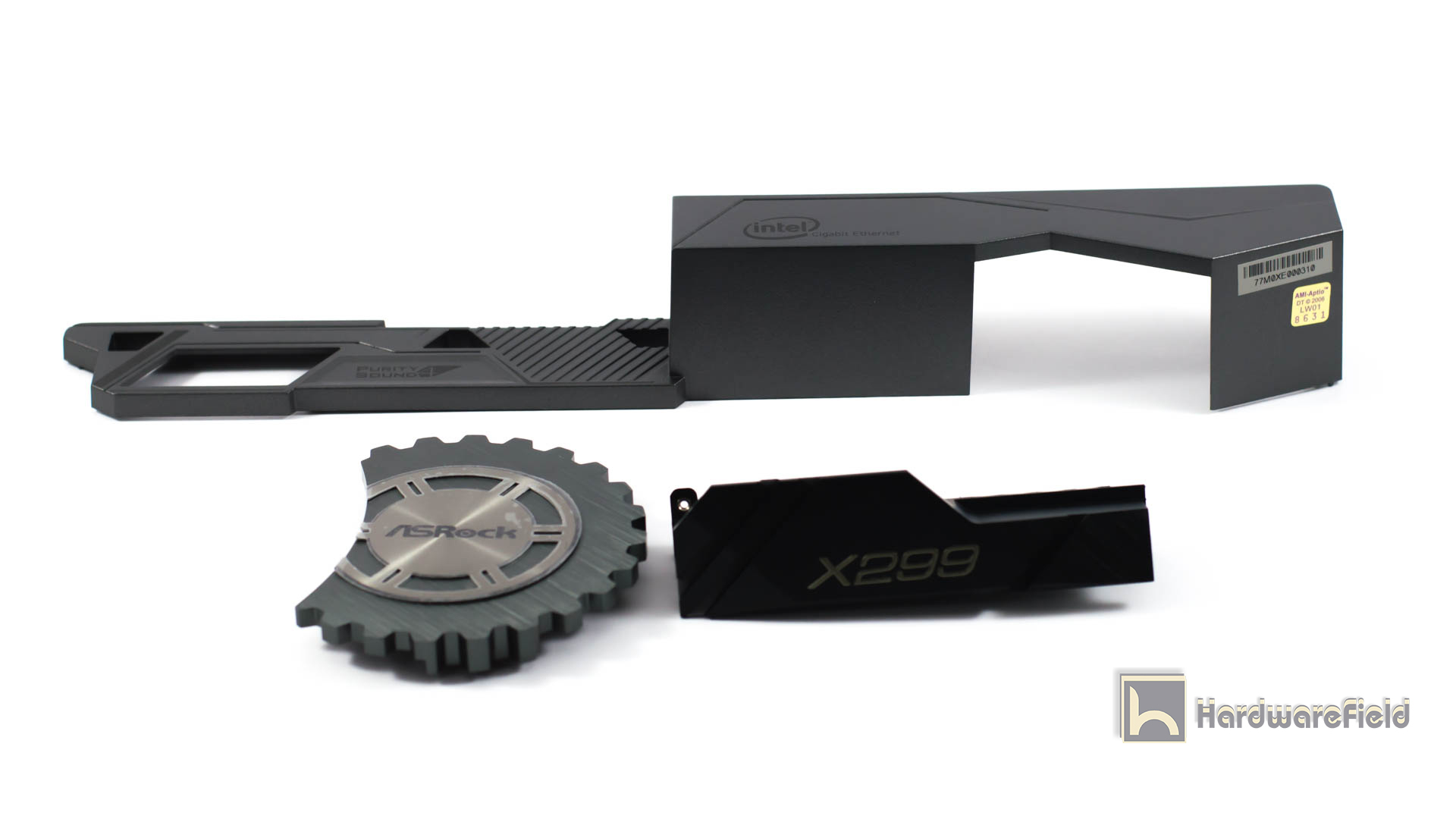

شريحة Intel X299 و مراحل الطاقة مغطاه بمشتت معدنى ممتاز للحفاظ على درجات حرارتهم فى حدود الامان ايضا الجزء الايسر من اللوحة مغطة بغطاء من البلاسيك و هو للشكل الجمالى فقط و ليس له اى تأثير على الاداء
