مراجعة لوحة Z790 Aorus Master X لوحة المحترفين

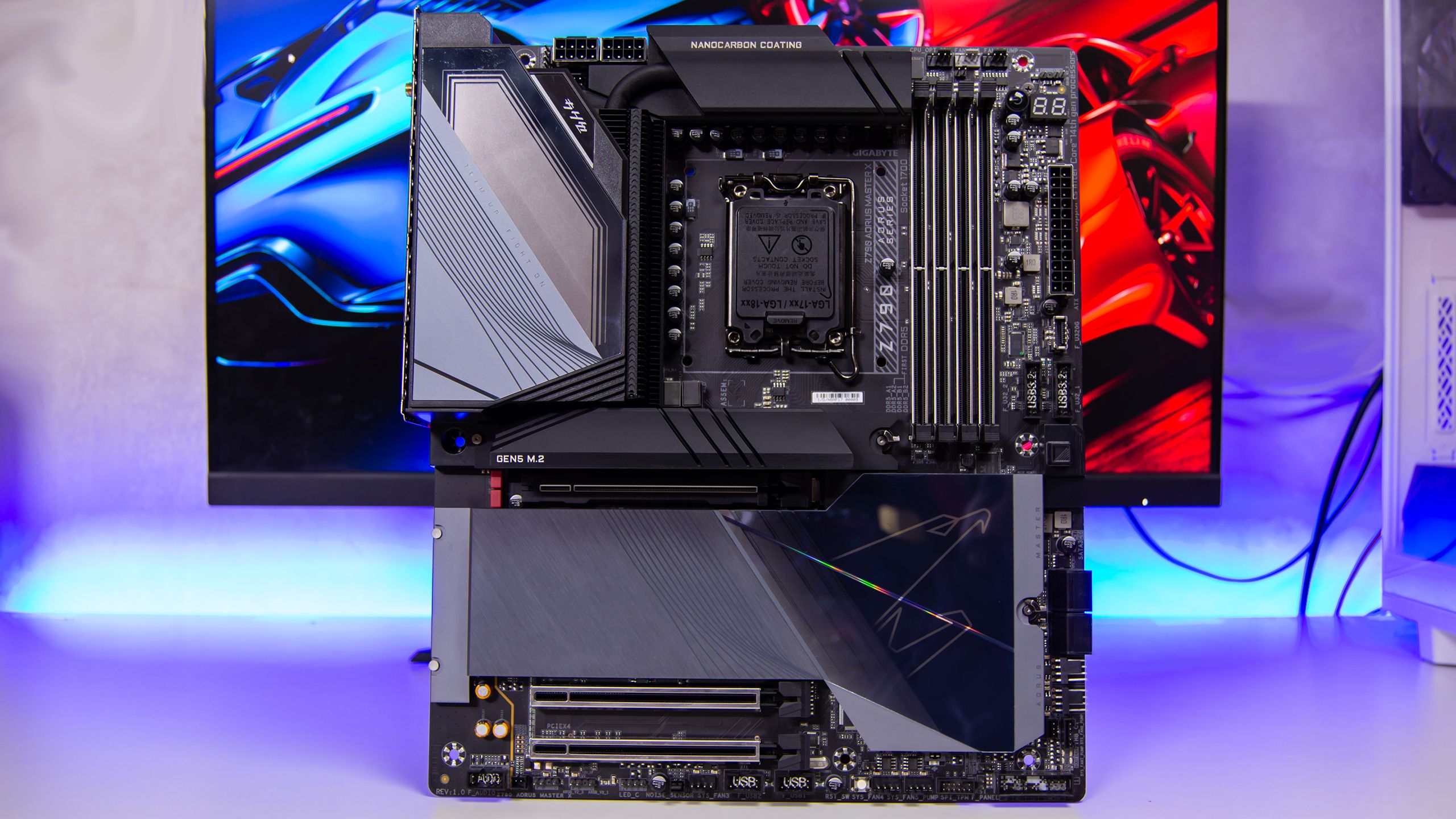

لوحة Z790 Aorus Master X هى لوحة القمة فى شريحة B760 لدى Gigabyte لذلك نجد أنها تتمتع بطابع علامة AORUS القوية من حيث التصميم و المظهر و نرى شعارهم متواجد فى أكثر من مكان على اللوحة و تعتبر اللوحة من اللوحات القياسية فى الحجم ATX Form Factor; 30.5cm x 24.4cm و التصميم القياسى يعتمد اربعة شقوق للذاكرة و ثلاثة فتحات لمحركات التشغيل M.2 و نظام تبريد من الألومنيوم لدوائر الطاقة و تعتمد اللون الأسود و الفضى لخافضات الحرارة فى تصميمها و توفر ستة رؤوس لتوصيل مراوح التبريد و اربعة رؤوس لتوصيل كابلات المصابيح المضيئة.

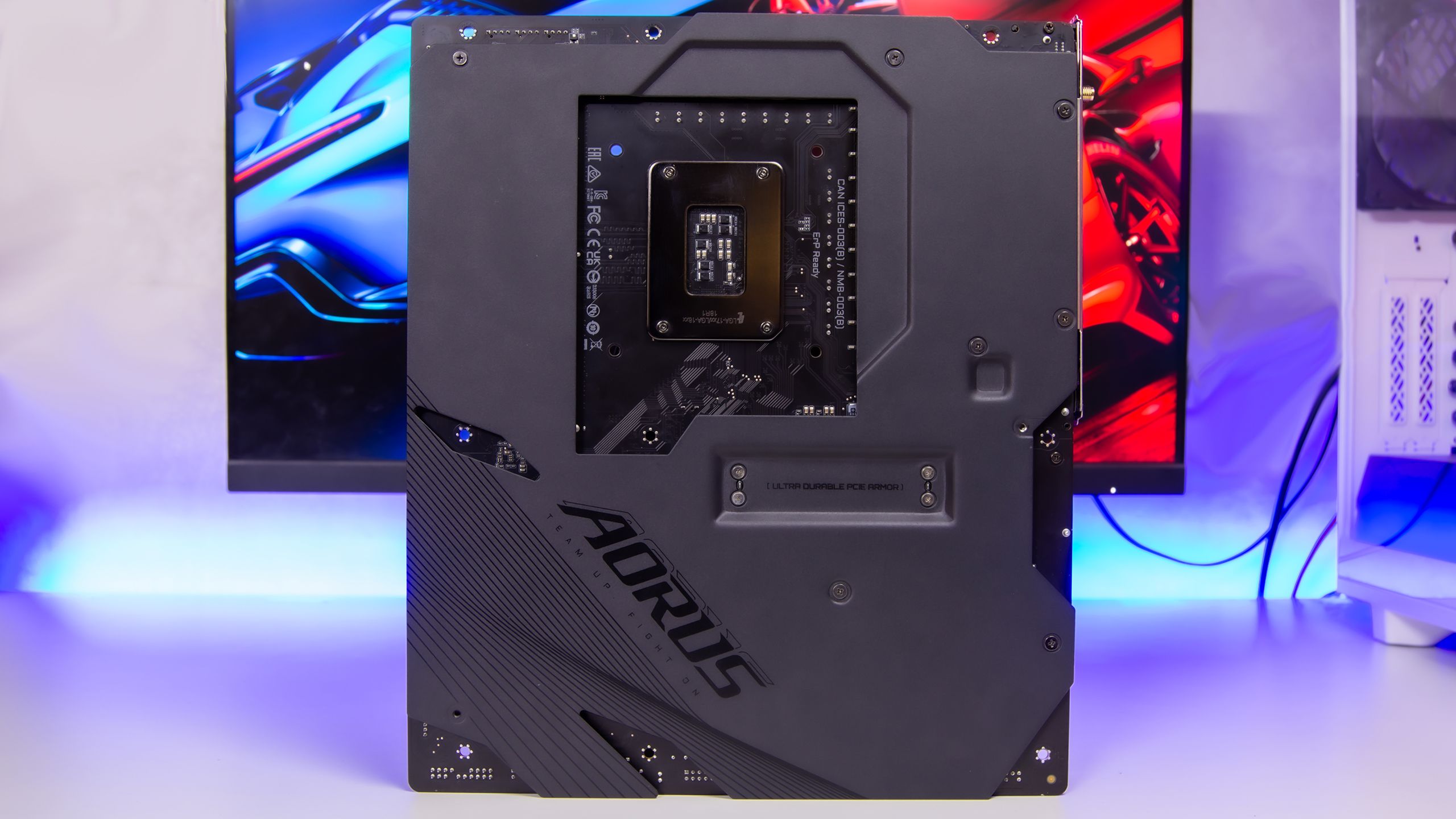

تأتى لوحة Z790 Aorus Master X مصفحة بدرع معدنى من الخلف للمساعدة فى نشر الحرارة و تبديدها و دعم تثبيت المبردات كبيرة الحجم بالاضافة الى وجود فتحة فى اللوح الخلفى لتمرير قواعد تثبيت المبردات

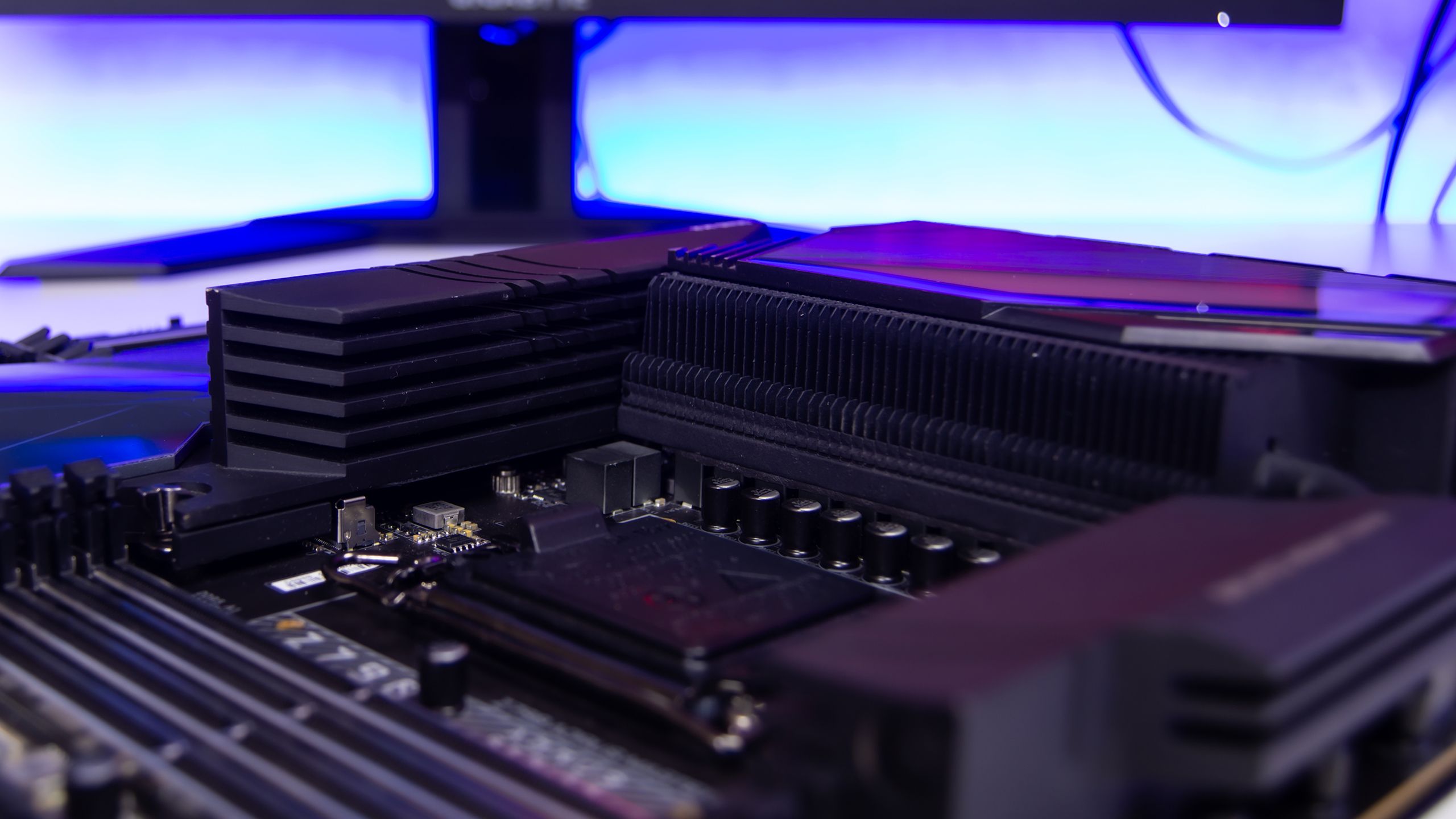

لوحة Z790 Aorus Master X مدعومة بالواح تبريد من الألومنيوم مطلية باللون الاسود مع منطقة المعالج التى حافظت Gigabyte على ابعاد المكثفات قدر المستطاع عن مناطق تثبيت المبردات و تعتمد لوحة Z790 Aorus Master X على 20 مرحلة Vcore + مرحلة واحدة VccGT + مرحلتين VccAUX بأستخدام وحدة التحكم Renesas RAA229131 PWM و تعتمد 20 مرحلة على خوانق enesas RAA22010540 SPS بسعة 105 امبير الى جانب ثلاثة تعتمد على خوانق DrMOS طراز Intersil 99390 و لا تعتمد Gigabyte على المضاعف فى دائرة الطاقة و تعتمد هنا على الاتصال المباشر بين الخوانق و وحدة التحكم و يتم تبريد وحدة الطاقة بقطعة من الألومنيوم تقريبا نصف كيلو جرام مقسمة الى جزئين و هى كافية جدا لأقوى معالجات Intel Core I9 143900K

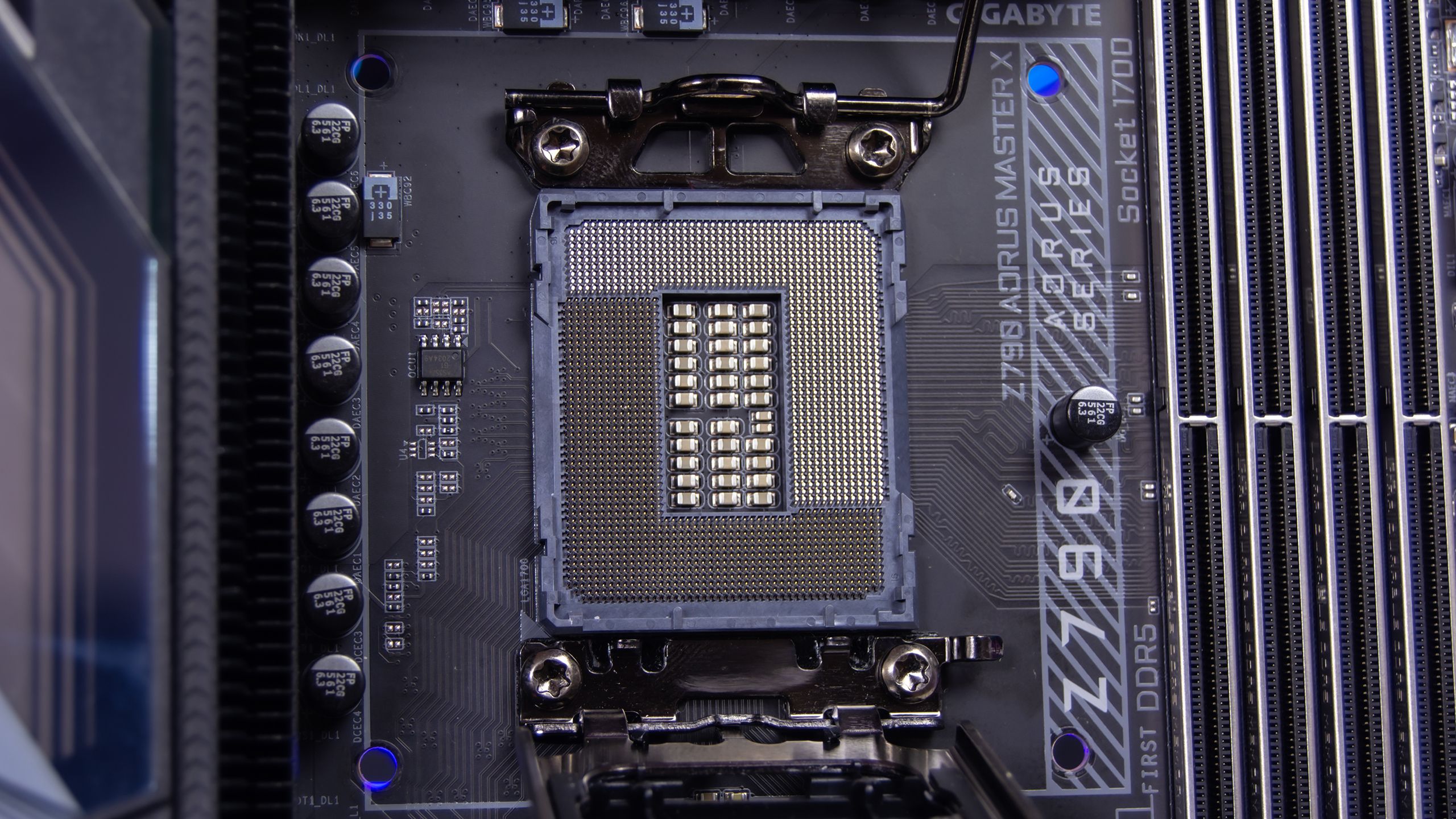

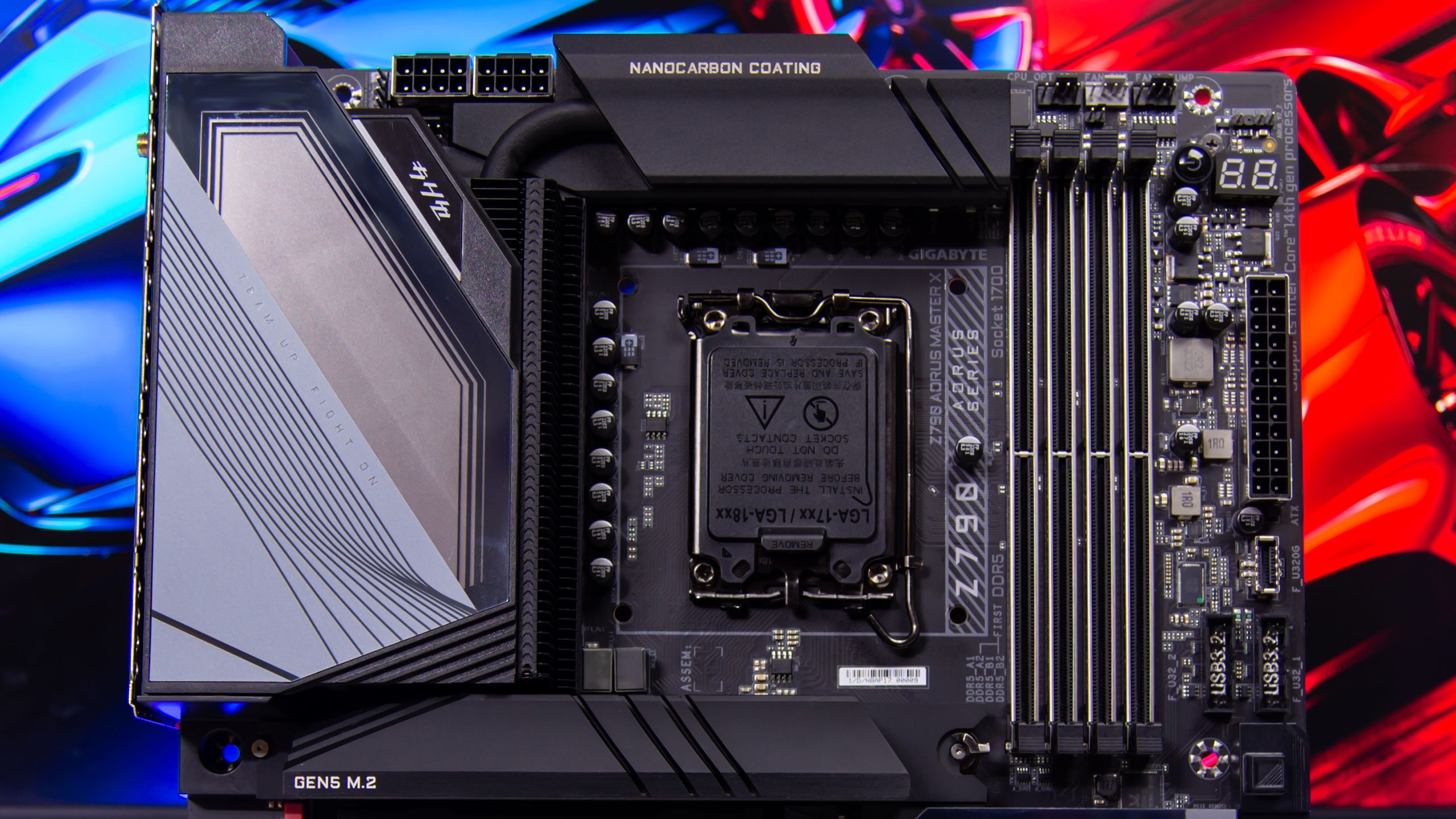

تدعم لوحة Z790 Aorus Master X مقبس LGA 1700 الجديد الذى يأتى بتصميم جديد مشابه لمقبس LGA 2066 و يتوافق مع معالجات الجيل الثانى عشر و الثالث عشر و الرابع عشر Raptoe Lake Refresh

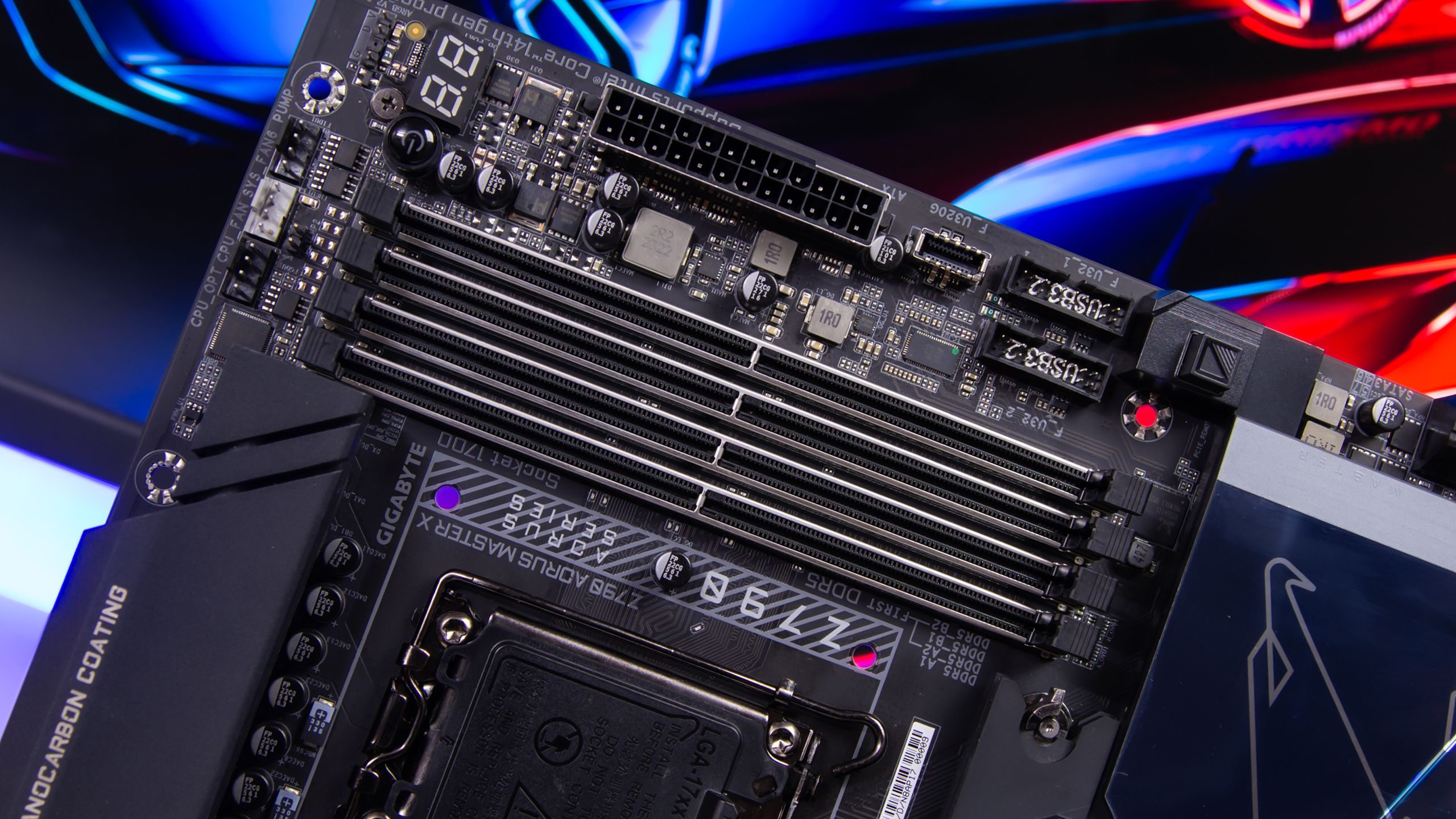

تدعم لوحة Gigabyte Z790 Aorus Master X دعم أصلى لذاكرة DDR5 بأربعة شقوق مصفحة مع القفل الألى على كلا الجانبين و تدعم سرعات تصل الى 8266 MT/s و هى واحدة من اعلى السرعات المدرجة لذاكرة DDR5 التى رأيناها حتى الأن مع دعم تقنية XMP من Intel مع خيارات كسر السرعة

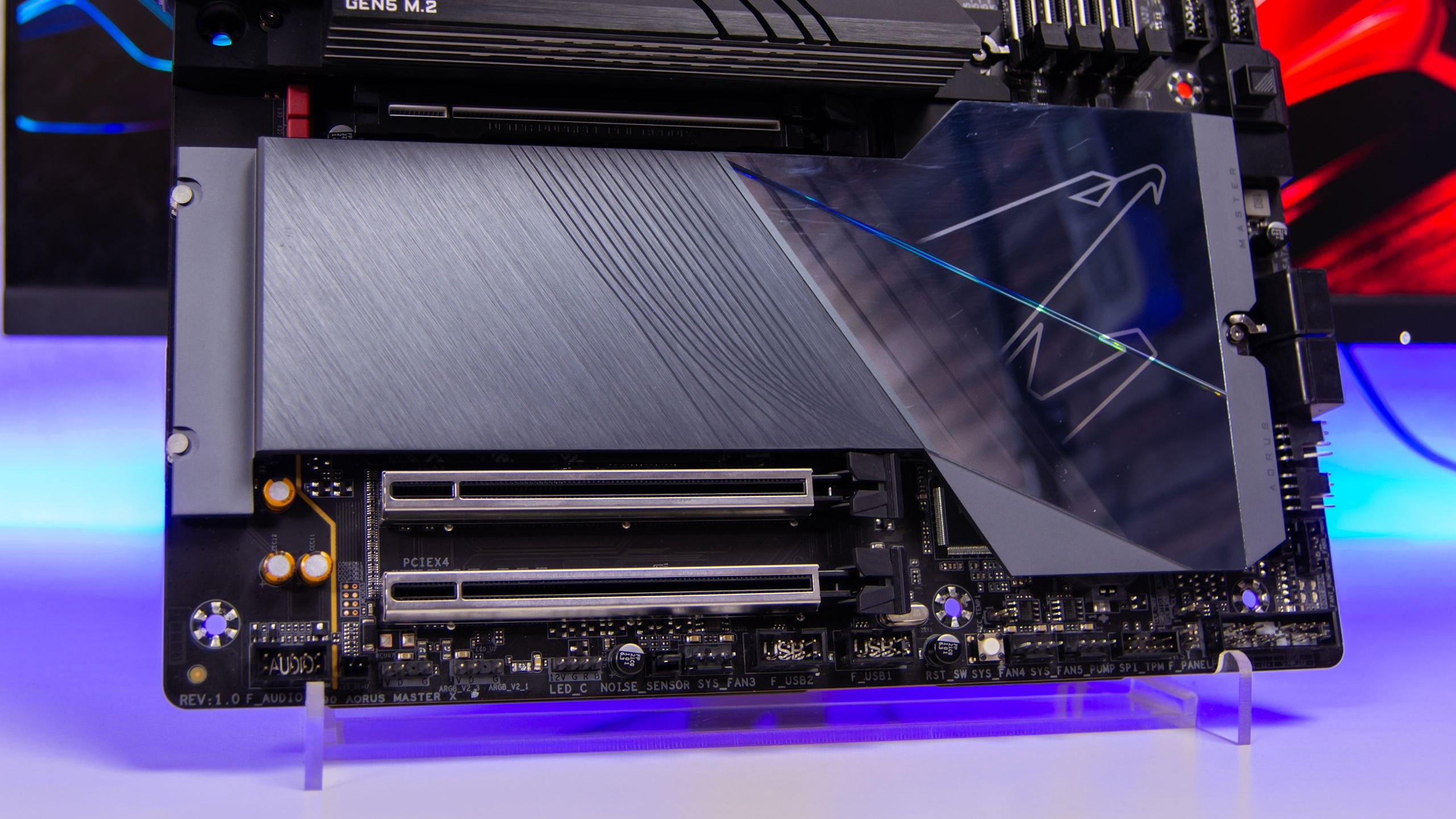

فى الجزء الأسفل من لوحة Z790 Aorus Master X يوجد ثلاثة شقوق PCI-Express x16 جميعهم مصفحين لمنع انحناء البطاقات الرسومية الثقيلة و تستخدم الفتحة العلوية تصميم جديد يسمى PCIe UD Slot X و هو عبارة عن قطعة معدنية مثبتة فوق فتحة PCIe بأربعة مسامير توفر دعم أكبر 10 أضعاف للبطاقات الرسومية و تعتبر هى الفتحة الرئيسية للبطاقات الرسومية و المتصلة مباشرة بالمعالج و تستمد 16 مسار لعرض النطاق الترددى PCIe 5.0 بشرط ان لا يستخدم رأس توصيل M.2 الرئيسى من نوع Gen 5.0 و فى حالة استخدامه تعمل الفتحة الرئيسية على 8 مسارات فقط و لن تفقد الأداء فى هذه الحالة لأنه يعادل 16 مسار من نوع PCIe 4.0 و و الفتحتان بالأسفل هم فتحات PCI-Express x16 مصفحتان بالمعدن و تعمل على معيار PCIe 3.0 و يتم تغذيتهم بالمسارات من مجموعة شرائح Z790 بحيث ينتهى بهما الأمر كونهم فتحة واحدة PCIE X4 و أخرى PCIE X1 متوافقة مع المعيار PCIe 3.0

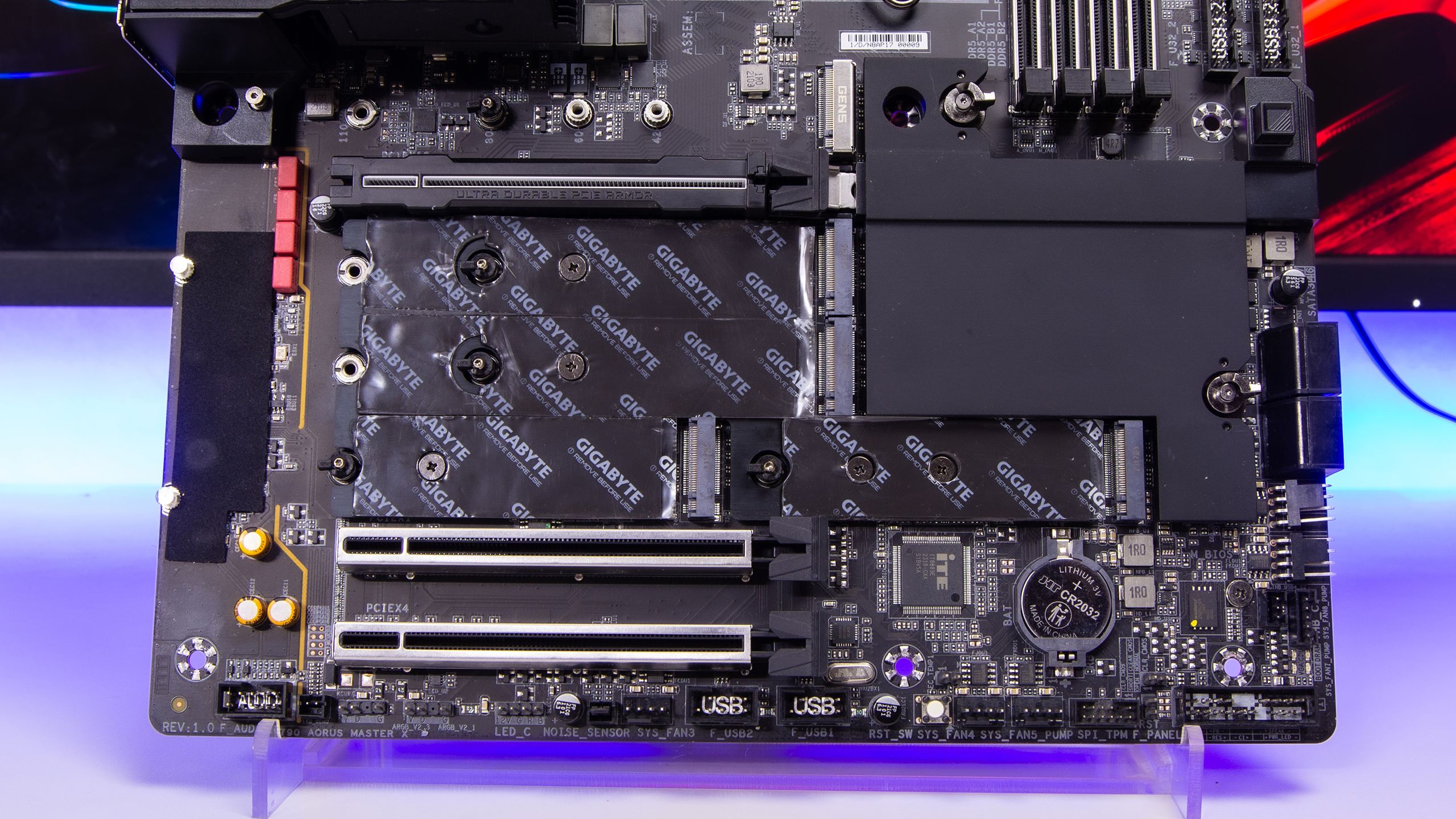

لننتقل الى الأجزاء المغطاه أسفل المببدات الحرارية فى لوحة Z790 Aorus Master X لنجد خمسة فتحات M.2 الفتحة العلوية متوافقة مع معيار PCIe Gen 5.0 و أربعة فتحات متوافقة مع معيار PCIe Gen 4.0 و كلا الفتحات متوافقة مع الأبعاد القياسية لمحركات التشغيل M.2 و تدعم الاربعة فتحات M.2 PCIe SSD

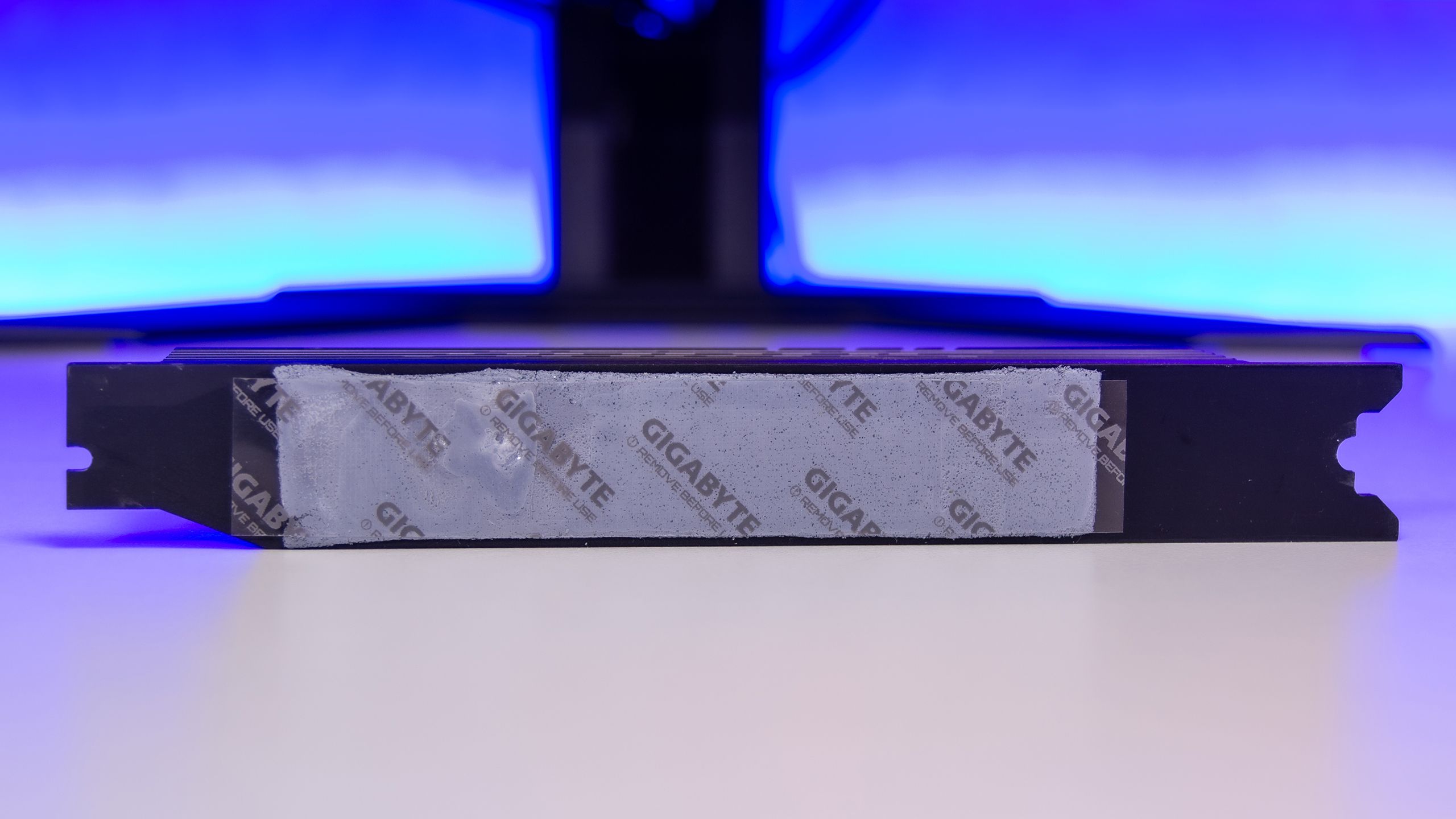

منفذ M.2 الأول يأتى بخافض حرارة منفصل خاص به أما الأثنان فى الأسفل فهى تتشارك فى خافض حرارة واحد و خافضات الحرارة مصنوعة من الألومنيوم و مصقولة بشكل جيد و يمكنها التخلص من حرارة محركات التشغيل بسبب سماكتها الزائدة و ايضا تأتى مدعمة بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى

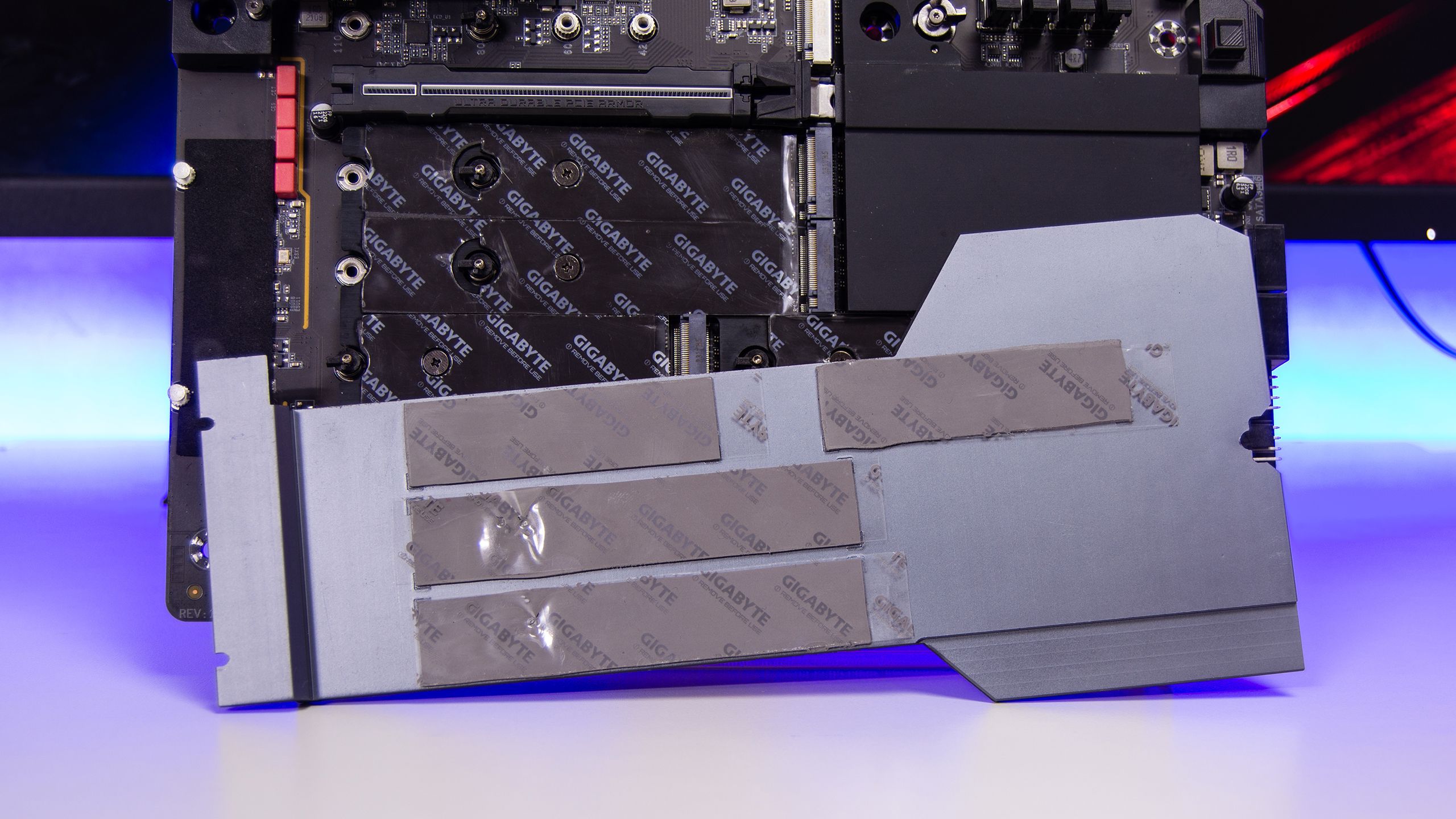

و تزيد Gigabyte من كفاءة تبريد محركات التخزين M.2 بأضافة لوح تبريد من الألومنيوم المصقول المغطى بشرائح Thermal Pad ليغطى الاربعة فتحات السفلى

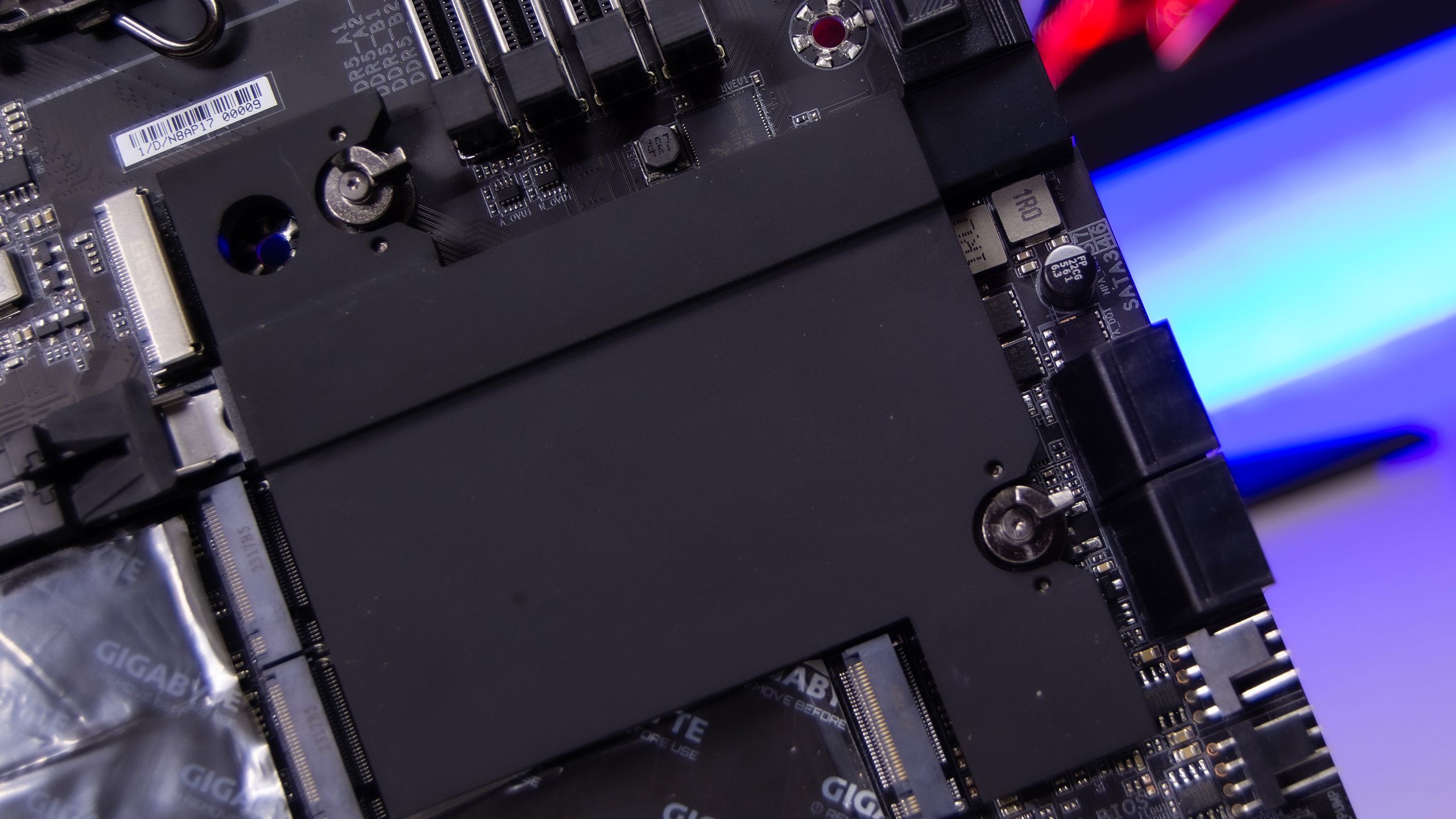

تغيير جديد على طريقة تثبيت محركات التشغيل من نوع M.2 SSD يسمى EZ-Latch Plus فبدلا من استخدام المسامير فى التثبيت على اللوحة الرئيسية فقد أضافت Gigabyte طريقة أخرى و هى تشبه مفتاح يتم ادارته نصف دائرة ثم وضع لوح التبريد و ترك المفتاح ليقوم بتثبيت اللوح فوق محركات التشغيل فى مكانه

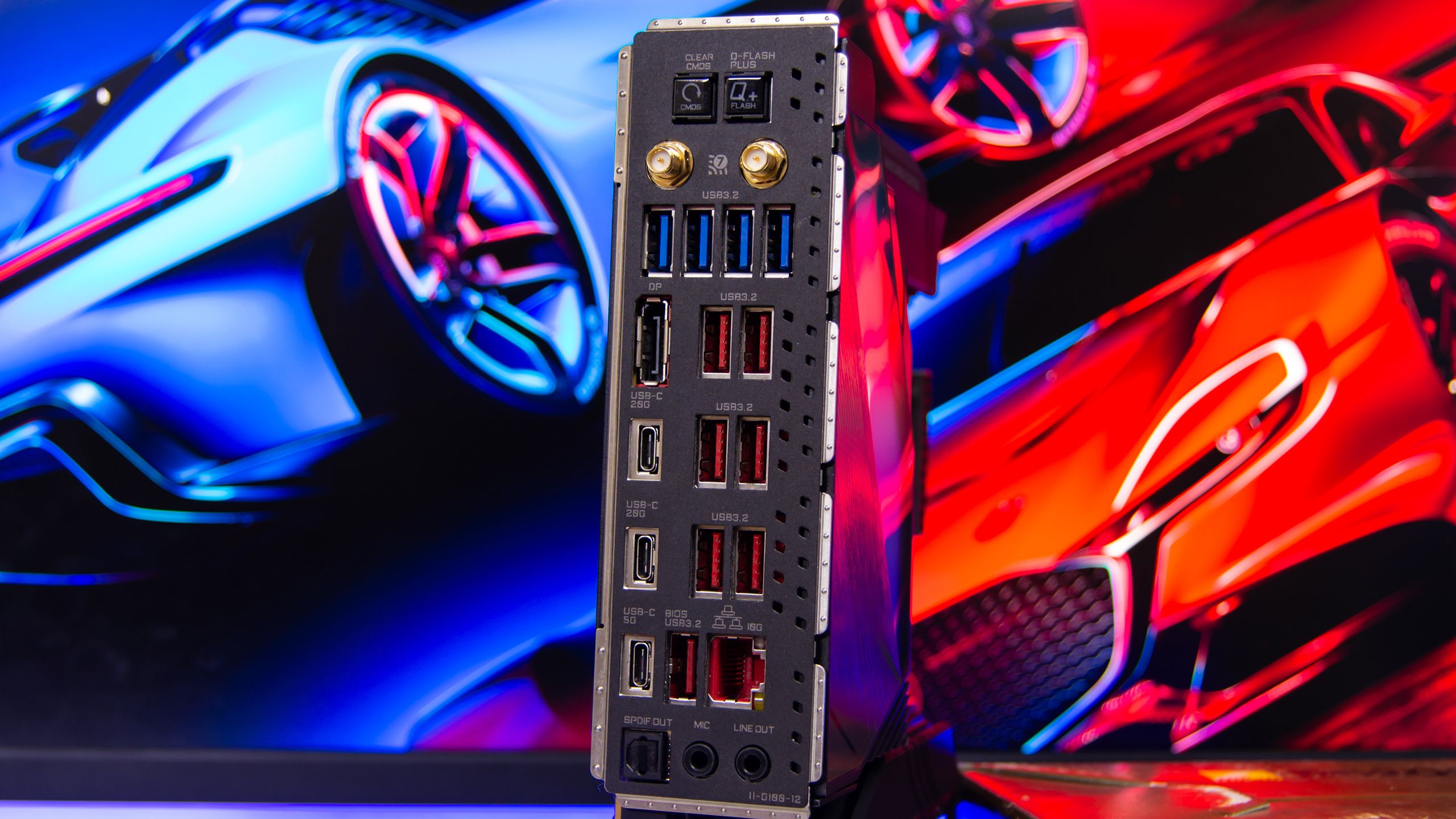

لنمر بشكل سريع على الموصلات الخارجية و الداخلية على اللوحة الرئيسية Z790 Aorus Master X و نبدأ بلوحة المدخلات و المخرجات الخلفية و التى تأتى مدمجة فى اللوحة نفسها و فى الاعلى مفتاحين الاول لأستعادة الأعدادات الافتراضية لواجهة BIOS و الأخر لتحديث ملفات نظام BIOS من دون معالج و هى تقنية Q-Flash Plus و أسفلهم مخرجات 2x 2T2R لهوائي Wi-Fi ثم أربعة منافذ USB 3.2 Gen1 Type-A و ستة منافذ USB 3.2 Type-A وثلاثة منافذ USB 3.2 Gen2x2 Type-C و لاتصال الشبكات RJ-45 بسرعة 10 جيجابت في الثانية ثم منفذ DisplayPort 1.2 وموصلين صوت فقط 3.5 مم و منفذ S / PDIF البصري للصوت الرقمي

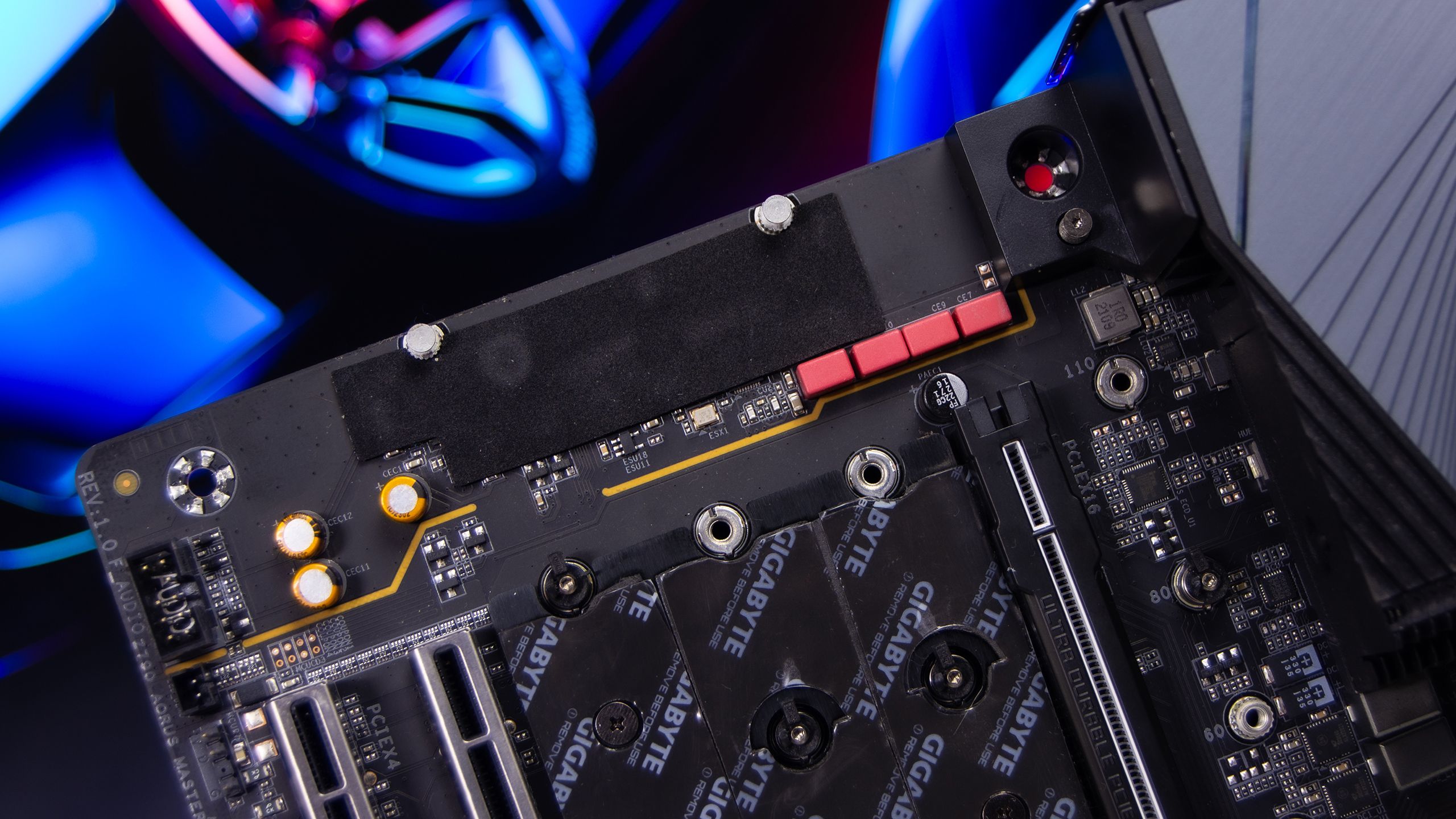

بالرغم من ان المكونات الصوتية مخفية اسفل غطاء و اعتقد انه للحماية من اللوح المعدنى الخاص بتبريد محركات التخزين الا ان المعلومات توضح ان Gigabyte تعتمد على برنامج الترميز Realtek ALC1220-VB الرائد من الجيل الأخير إلى جانب شريحة ESS ES9118 DAC لدعم DTS:X Ultra و يرافقها مكثفات Chemicon و WIMA المتميزة التي يجب أن تساعد في تحسين تجربة الصوت مع هذه اللوحة
