مراجعة لوحة Gigabyte Z690 Aero G الموجهة لصناع المحتوى

سلسلة معالجات “ Alder Lake S”

انها مراجعتنا الأولى للوحة رئيسية على شريحة Z690 الداعمة لسلسلة معالجات Alder Lake S الجيل الثانى عشر من Intel

لقد حان الوقت لانشاء معمارية جديدة و بالفعل تم انشاؤها من الألف الى الياء بتصميم هجين و ستكون معالجات Alder Lake S أول معالجات هجينة لأجهزة سطح المكتب و هى تشبه معالجات ARM’s التى تأتى بأنوية عالية الأداء الى جانب أنوية فعالة مما يجعلها الأولى من نوعها لشركة Intel و يعتبر الجيل الجديد محمل بالعديد من التحديثات التى تعتبر نقلة هى الأولى من نوعها فى أجهزة سطح المكتب و أجهزة اللاعبين و هو أول من يدعم ذاكرة DDR5 بالاضافة الى احتفاظه بدعم ذاكرة DDR4 حتى لا تكون الذاكرة الأحدث مرهقة ماديا للمستخدم و يدعم أيضا PCI-Express 5.0

معالجات Intel Alder Lake S تأخذ مكانها فى مقبس LGA 1700 الجديد و بالطبع تعتمد على شريحة جديدة مناسبة من سلسلة شرائح 600 من Intel و هى الشريحة الرائعة Z690-PCH و الذى استطاعت Intel ان تقدم تحسينات كبيرة عن شريحة Z590 السابقة فبدلا من 24 مسار PCIe 3.0 يمكن الأن لمجموعة شرائح Z690 توفير  16 فتحة PCIe 3.0 و 12 فتحة PCIe 4.0 اضافية مما يمنح مصنعى اللوحات الرئيسية اختيارات كثيرة فى تصميم اللوحات المنتجة

تم ايضا تحسين معدل نقل بيانات DMI حيث تم ايضا زيادة الاتصال بين المعالجات و مجموعة الشرائح بشكل صحيح فلقد كان الاتصال 8 مسارات PCIe 3.0 فى لوحات Z590 و معالجات Rocket Lake S مع توفير 4 مسارات PCIe 4.0 فقط و الات اتصال لوحات Z690 مع الجيل الثانى عشر قد زاد الى 8 مسارات PCIe 4.0 و فى منافذ USB لم تكن التحسينات كبيرة فيمكن لشريحة Z690 توفير أربعة منافذ بدلا من ثلاثة فقط من منافذ USB 3.2 Gen2x2 و أيضا عدد واجهات USB 3.2 Gen1 و Gen2 لم يتغير و تم زيادة SATA 6GBit / s الى ثمانية بدلا من ستة فى شريحة Z590

تحتوى معالجات Alder Lake S بشكل أساسي على 16 مسارا PCIe 5.0 للبطاقات الرسومية و التى بالطبع تتوافق مع الاصدار الأقل PCIe 4.0 و هناك أيضا أربعة ممرات Gen4 أخرى لمحرك أقراص NVMe SSD

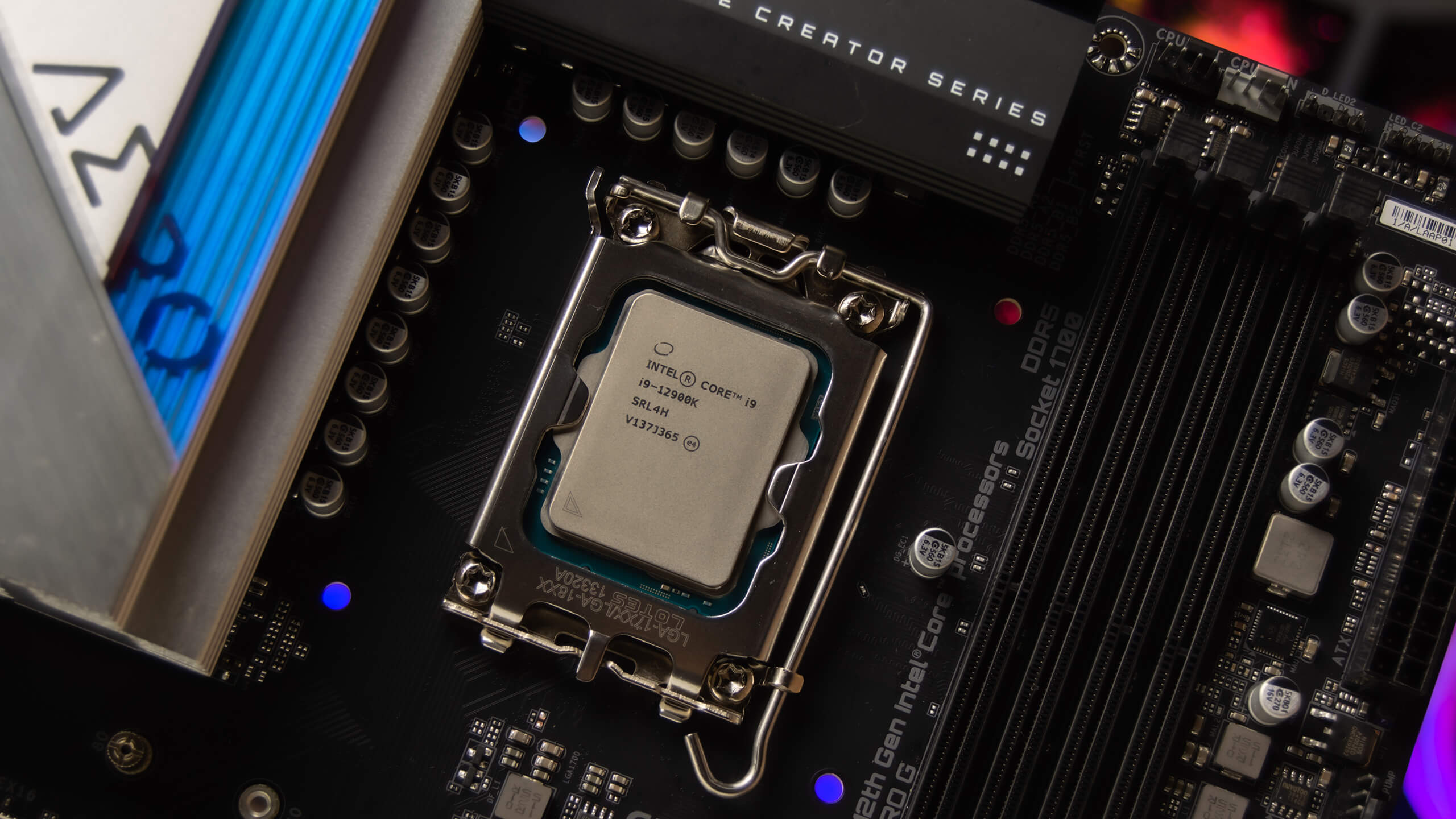

لقد اطلقت Intel عدد قليل من سلسلة معالجات Alder Lake و فى مراجعتنا اليوم نستخدم معالج Core I9 12900K و هو المتربع على قمة معالجات الجيل الثانى عشر و يعتمد تصميمه الاساسى على 16 نواة (8 + 8) Golden Cove + Gracemont و هو التصميم الهجين و هو 8 أنوية ذات اداء قوى و 8 أنوية موفرة للطاقة مع دقة تصنيع Intel 7 (10nm Enhanced SuperFin) مع تردد اساسى 3.2 جيجاهرتز و Turbo Clock 5.30 جيجاهرتز (1 نواة) ، و 5.00 جيجاهرتز (جميع النوى) جنبا الى جنب مع تحسينات IPC الجديدة و النظام الأسرع و هى تحسينات ليست على مستوى المعالجات فق و لكن أيضا على المعمارية و دقة التصنيع و التى وضحنا منها جزء فى السطور السابقة و لابد ان تحقق المعالجات الجديدة الزيادة المرجوة فى الأداء للمستخدمين فى مجال الأبداع و الألعاب و سوف نرى ذلك فى اختباراتنا فى الصفحات القادمة

منصة الأختبار

منصة Intel الجيل الثانى عشر تدعم ذاكرة DDR5 فقد اضافنا بالطبع فى اختباراتنا و هى من Aorus بتردد 5200 MHz بالاضافة الى محركين تشغيل M.2 لتجارب اضافية نظرا لان اللوحة تدعم اربعة شقوق M.2 Gen 4.0 و تتكون منصة الاختبار لديما من التالى

لدينا هنا صورة من برنامج CPU-Z فى الوضع الأفتراضى لترددات المعالج بأحدث اصدار Bios للوحة وقت المراجعة

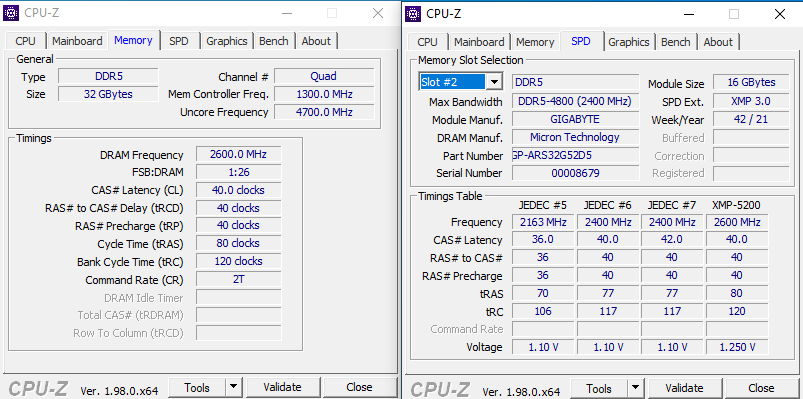

و لدينا صورة للذاكرة على ترددات 5200 MHz مع تفعيل تقنية XMP

كسر سرعة المعالج

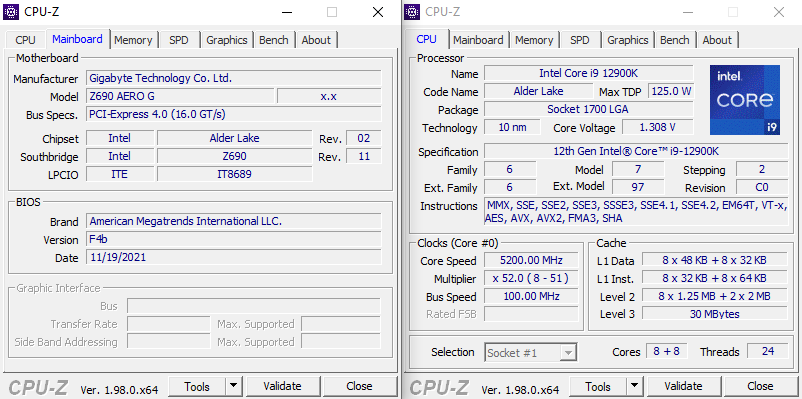

من خلال تغيير بعض الأعدادات داخل بايوس اللوحة الرئيسية Z690 Aero G تم كسر سرعة المعالج I9 12900K الى تردد 5.2 جيجاهرتز بفولت مستقر عند 1.31 و أختبار استمر لمدة 3 ساعات و مراقبة درجة الحرارة

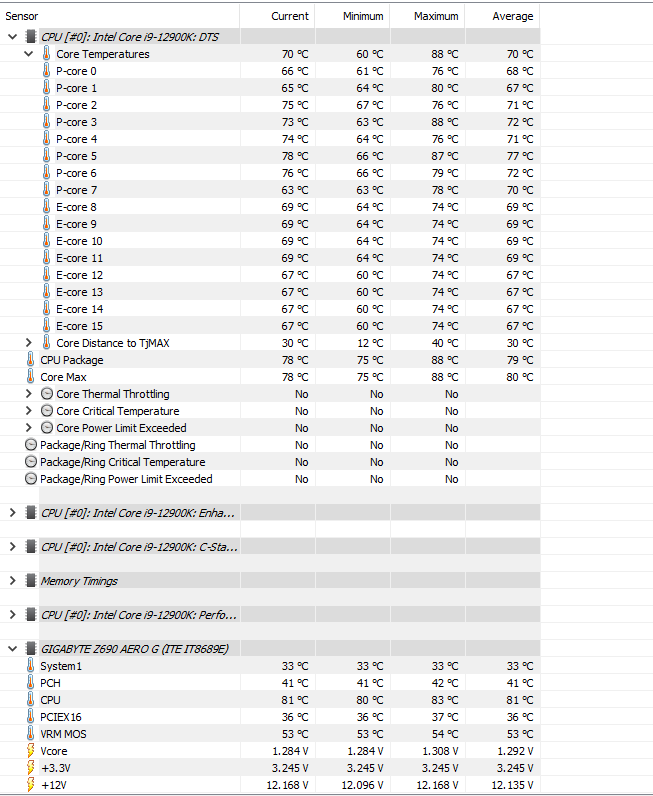

و كانت أقصى درجة حرارة عند الضغط مع تفعيل ضغط FPU الذى يضغط على المعالج بشكل قوى حتى يتم التأكد من الاستقرار كانت الحرارة 88 درجة مع التبريد المائى Aorus Waterforce X360  و لن تصل لها فى الألعاب و الاستخدام العادى بالتأكيد أما درجة حرارة الموسفيت فلم تتخطى 55 درجة و هى درجة حرارة جيدة نظرا للتبريد المستخدم فى تبريد دوائر الطاقة

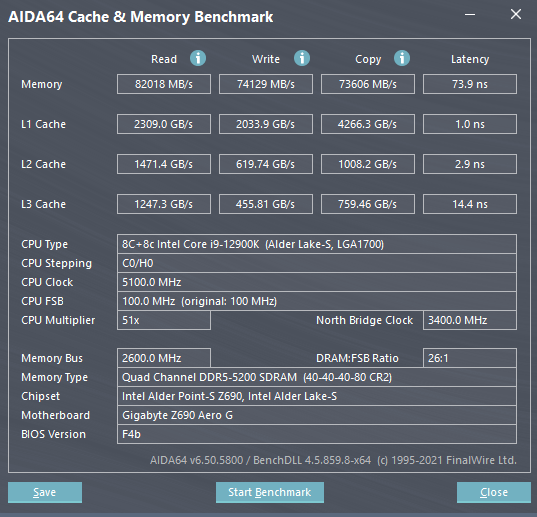

أختبار Aida 64 لشرائح الذاكرة على الترددات الأفتراضية

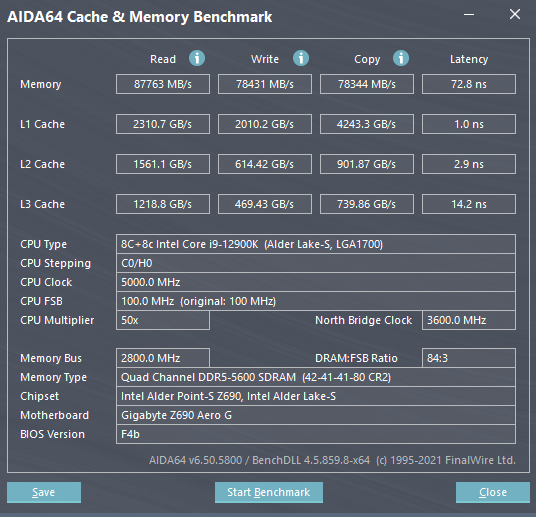

أيضا تم كسر سرعة رامات Aorus من تردد 5200 ميجاهرتز الى تردد 5600 مع تغيير اعدادات الجهد و رفع التوقيت بنسبة بسيطة للتأكد من قدرة اللوحة على التعامل مع شرائح ذاكرة تصل الى تردد 5600 ميجاهرتز او أكثر

برامج التشغيل Z690 Aero G

لكل شركة من الشركات التى تقوم بتصنيع اللوحات الرئيسية مجموعة من التطبيقات الهامة و التى تعتبر ادوات مساعدة للمستخدم للعمل على اللوحة الرئيسية بكل سهولة و توفر Gigabyte  مجموعة كبيرة من التطبيقات الهامة للوحة الرئيسية و كلها مجمعة فى تطبيق واحد تحت اسم مركز التطبيقات او App Center .

و يمكنك تنصيب كل البرامج و التعريفات مرة واحدة عن طريق الضغط على Xpress Install

او يمكنك اختيار التطبيق الذى تريد تنصيبه فقط من بين مجموعة مميزة من التطبيقات.

و يمكن استعراض بيانات الجهاز ايضا من خلال قائمة Information الموجودة مع هذه التطبيقات .

انتقل الى الصفحة التالية للتعرف على نتيجة الأختبارات
