نظرة على لوحة Gigabyte Z690 Aero G
يختلف تغليف لوحة Gigabyte Z690 Aero G عن باقى لوحات Gigabyte فهى لوحة تتسم باللون الأبيض لذلك تجد غلاف باللون الأبيض و ستجد بعض العبارات على واجهة الغلاف توضح التوافق مع معالجات Alder Lake و دعم اللوحة لذواكر DDR5 و أيضا PCIe 5
و فى الجزء الخلفى من الغلاف لدينا تفاصيل أضافية حول مميزات لوحة Gigabyte Z690 Aero G بالاضافة الى المواصفات الفنية بالاسفل و صورة واضحة للوحة نفسها

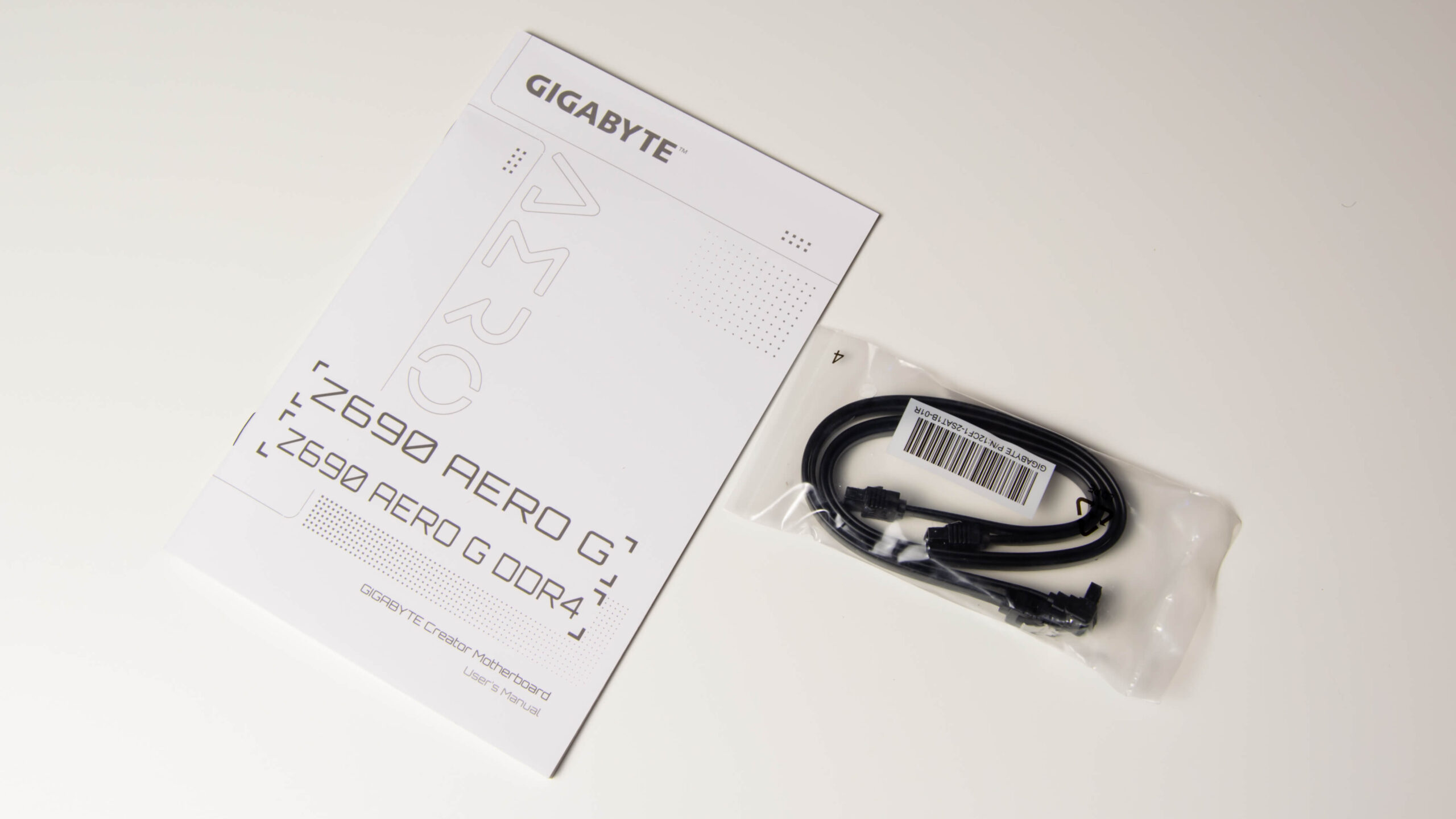

لن تجد مع اللوحة الكثير من الملحقات فقط بالاضافة الى مسامير تثبيت محركات M.2 على اللوحة و مجموعة مكابلات SATA و كتيب التشغيل

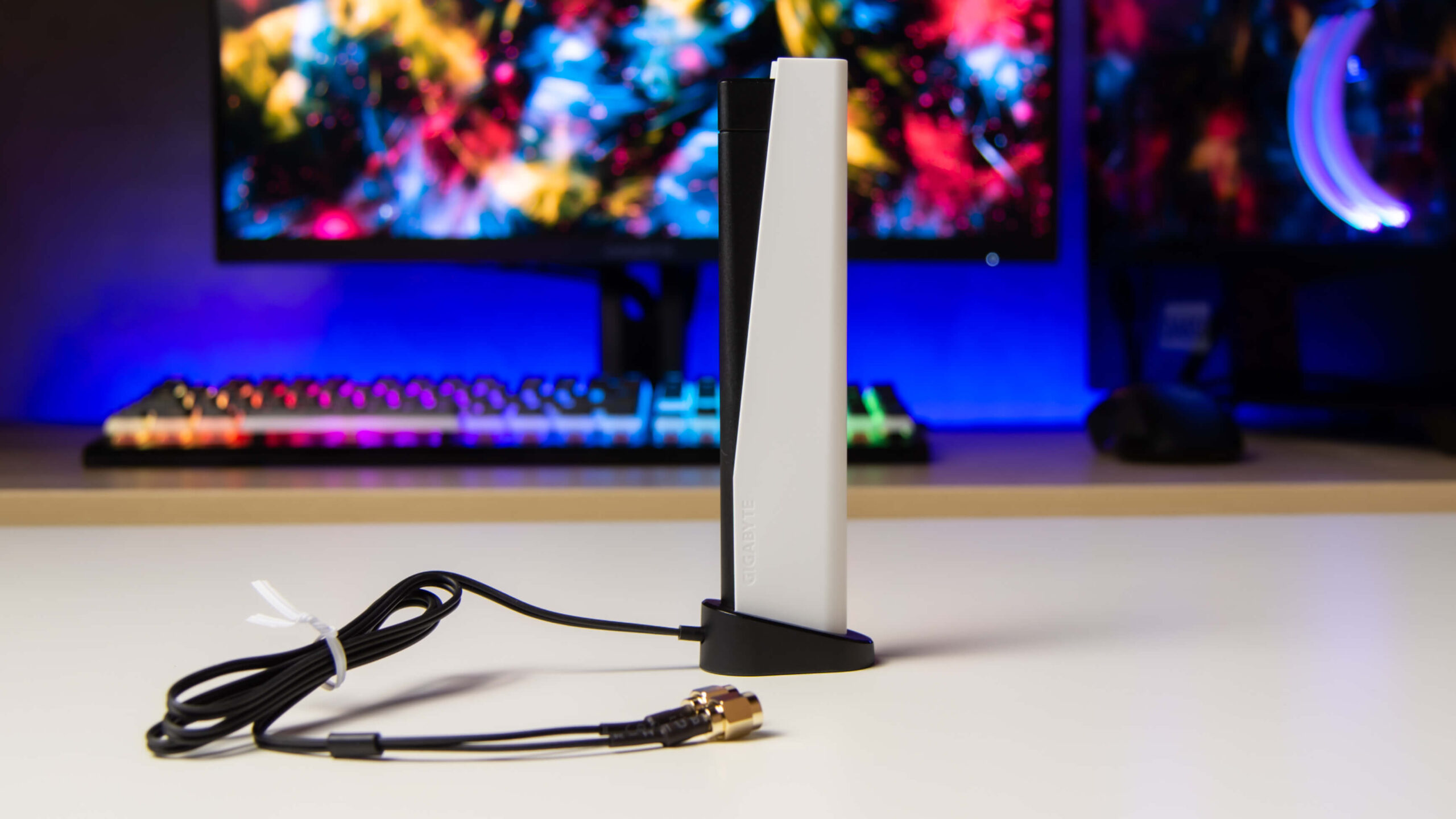

بعد ان تم اضافة اتصال هوائى فى لوحة Gigabyte Z690 Aero G ستجد انتنا اتصال WI FI بشكل رائع مرفقة مع اللوحة و هو كنا نفتقده فى الاصدارات السابقة من لوحات Vision G و كان يقتصر دعم WI FI على لوحات Vision D فقط

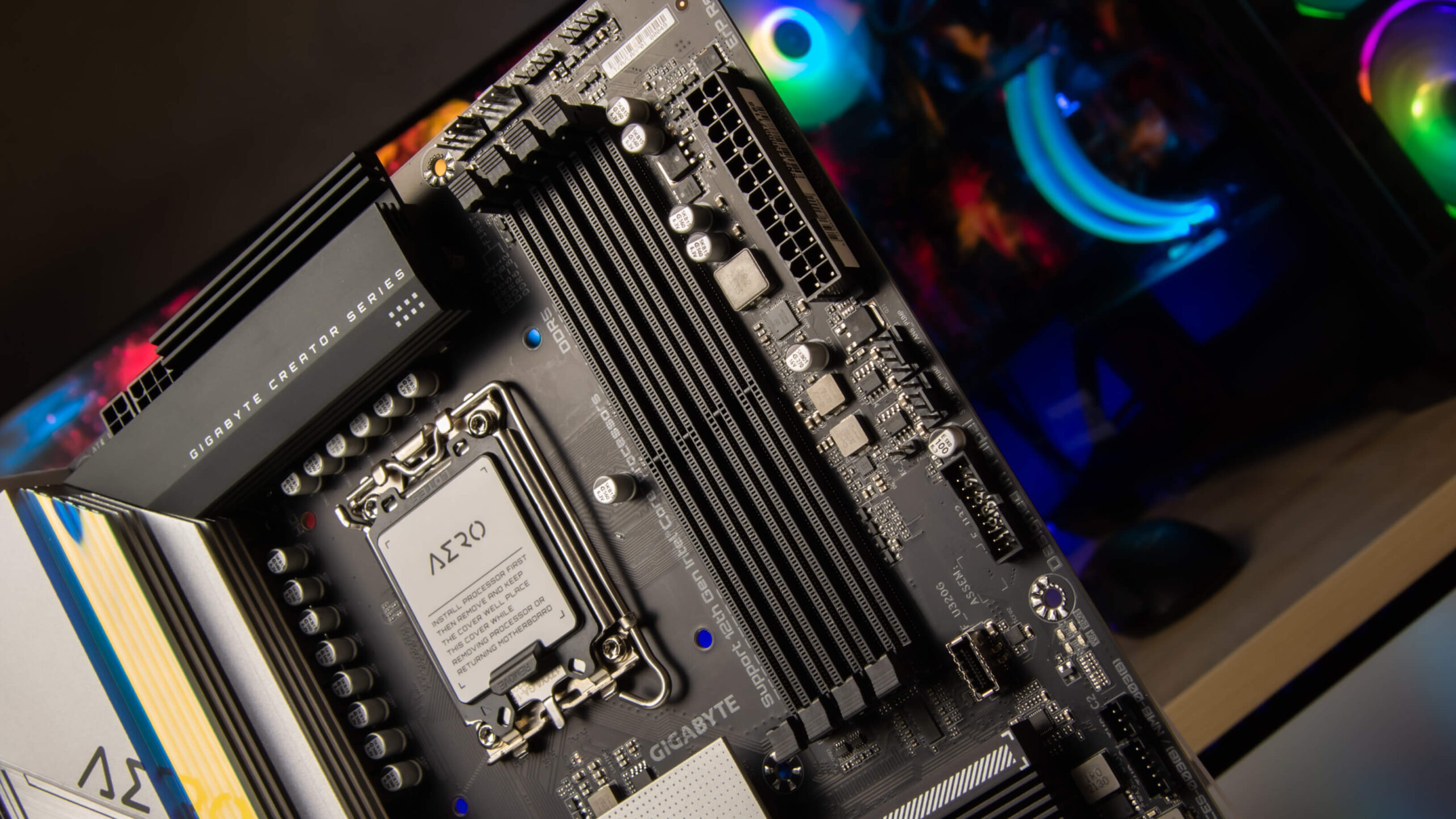

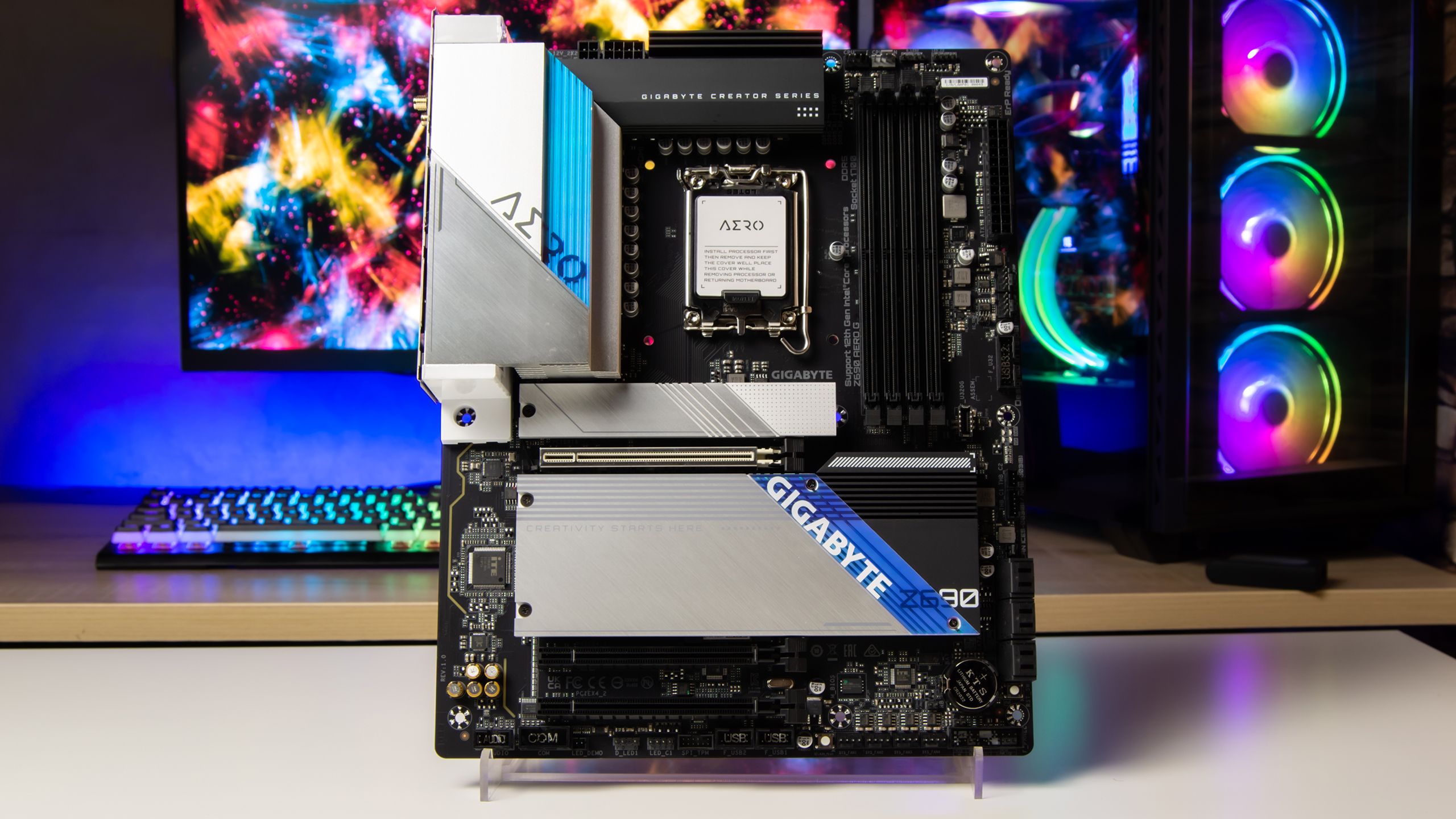

من خلال القاء نظرة أولية على لوحة Gigabyte Z690 Aero G يمكننا ان نرى ان Gigabyte قد ظهرت بنوع من المظهر الفضى الرائع مع الأبيض و لدينا لوحة PCB أسود و الأبيض و الفضى غالبا هم ألوان المبددات الحرارية لدوائر الطاقة و أغطية محركات التشغيل M.2 و بشكل عام اللوحة تبدو جيدة لمحبى بناء بتصميم مميز و بالتأكيد هى شىء مختلف عن لوحات اللاعبين من Gigabyte و Aorus
تستخدم Gigabyte Z690 AERO G مجموعة مكونة من 16 مرحلة Vcore + مرحلة واحدة VccGT + مرحلتين VccAUX و تعتمد 17 مرحلة على خوانق FDMF5062 بسعة 70 امبير الى جانب مرحلتين تعتمد على خوانق DrMOS طراز MPS2117 و هى أيضا بسعة 70 امبير و لا تعتمد Gigabyte على المضاعف فى دائرة الطاقة الخاصة بلوحة Z690 AERO G
و تعتمد على وحدة تحكم Renesas RAA229131 الرقمية PWM هي المسؤولة عن جهد المعالج مضاف اليها مكثفات ألكتروليتية و حزمة مكثفات خزفية MLCC ومكثف التنتالوم بوليمر للمقبس و هو الذى يظهر فى الجهة الخلفية للمعالج

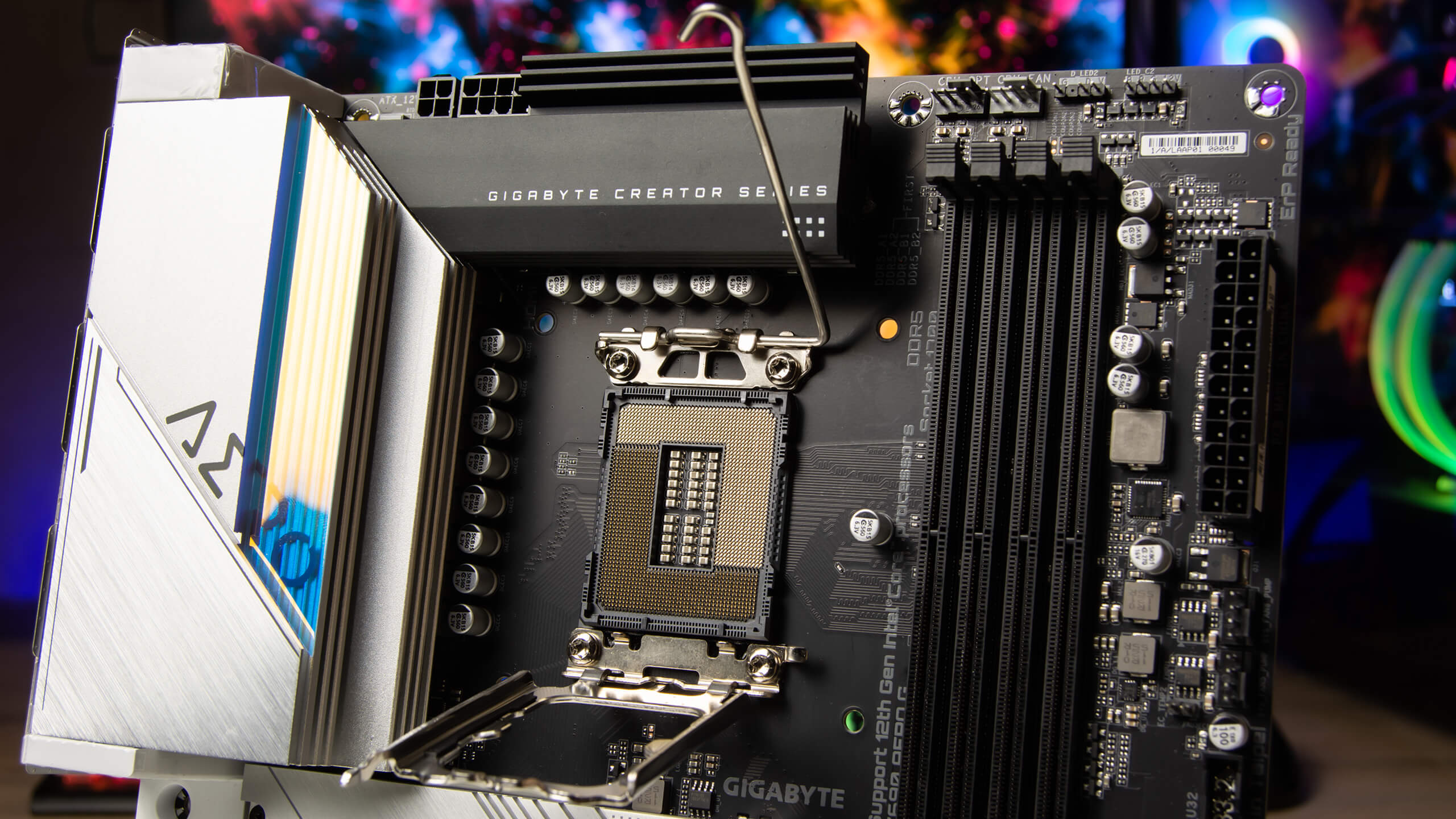

تدعم لوحة Gigabyte Z690 AERO G مقبس LGA 1700 الجديد الذى يأتى بتصميم جديد مشابه لمقبس LGA 2066 و يتوافق مع معالجات الجيل الثانى عشر Alder Lake و هناك توقع انه سيدعم الجيل الثالث عشر أيضا
و تمتاز شريحة Z690 بتحسينات جديدة أفضل من الأجيال السابقة فهى تدعم اجمالى 12 مسار PCIe 4.0 أضافية لمنافذ M.2 و 16 مسار PCIe 3.0 موزعين على الموصلات الاخرى فقد تم اضافة 4 منافذ USB 3.2 Gen2x2 بسرعة تصل الى 20 جيجابت في الثانية أيضا 10منافذ USB 3.2 Gen2 بسرعة 10 جيجابت في الثانية ودعم Thunderbolt 4 و Wi-Fi 6E وما يصل إلى 8 منافذ SATA
تدعم لوحة Gigabyte Z690 AERO G التى بين يدينا دعم أصلى لذاكرة DDR5 بسعة تصل الى 128 جيجابايت من بواقع اربعة شرائح غير مصفحة بغلاف فولازى مثل لوحات اللاعبين من Gigabyte و تدعم سرعات تصل الى 6000 ميجاهرتز مع دعم تقنية XMP 3.0 الجديدة من Intel مع خيارات كسر السرعة و تنتج Gigabyte اصدارين من نفس اللوحة Z690 AERO G واحدة منهم التى بين ايدينا الان و الأخرى تدعم ذاكرة من النوع القديم DDR4 و ستكون لوحة Z690 AERO G DDR أقل سعرا مع نفس الميزات الأخرى

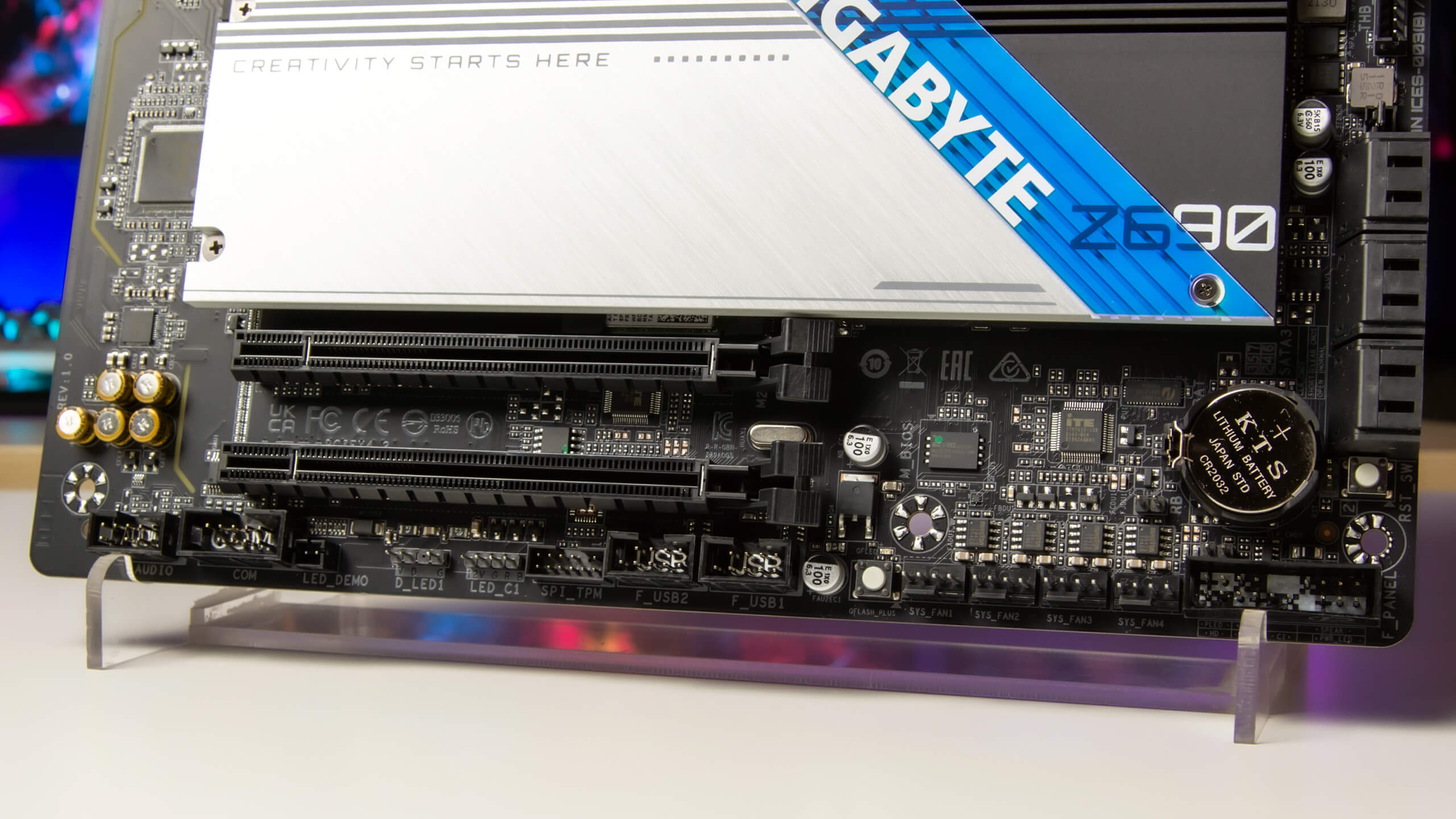

توجد فى الجزء السفلى ثلاثة فتحات PCI-Express x16 على اللوحة Gigabyte Z690 AERO G الفتحة العلوية متوافقة مع معيار PCIe 5 القادم و تستمد مسارتها من المعالج و هى مصفحة بالمعدن

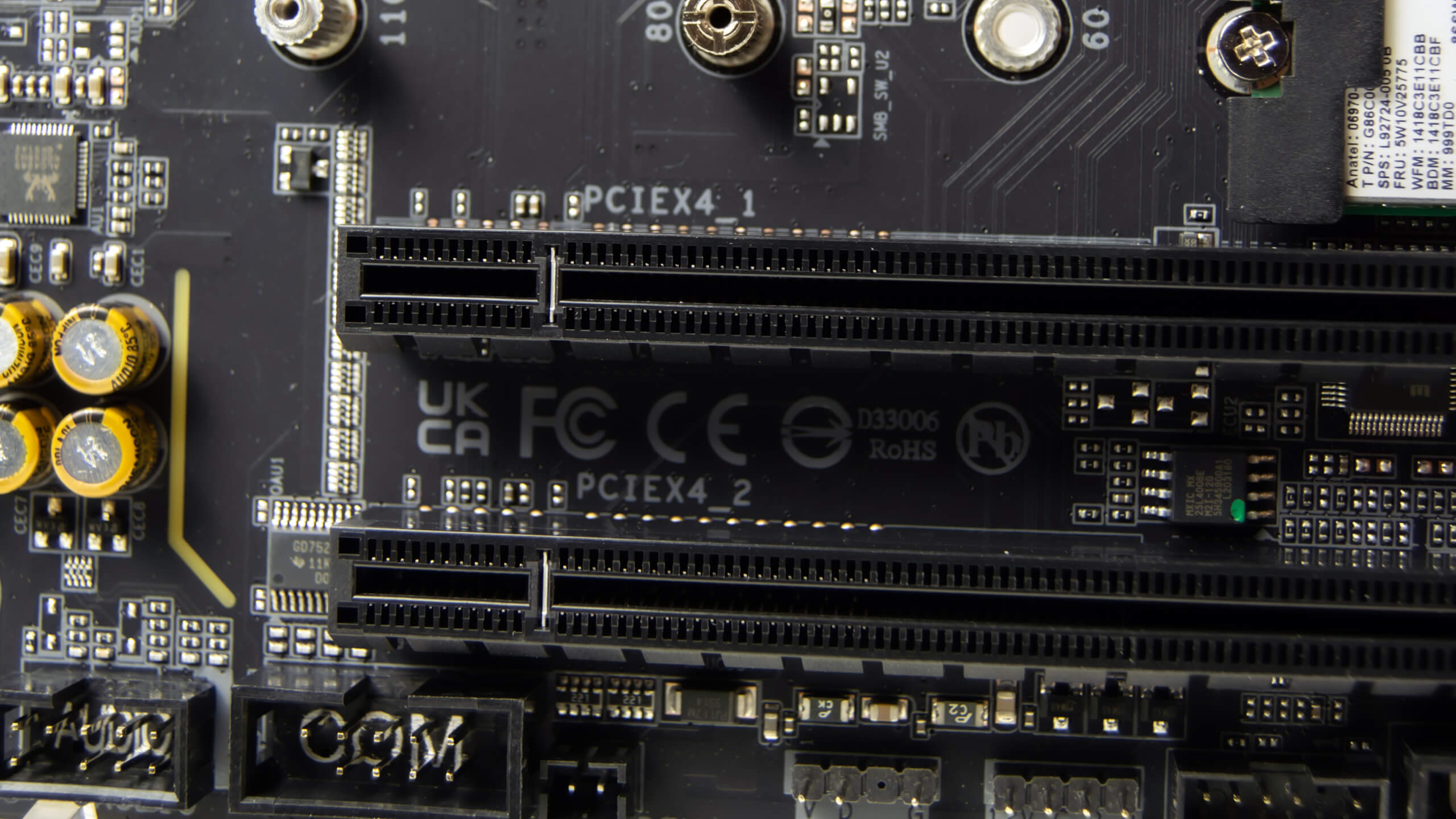

الفتحتان بالأسفل هم فتحات PCI-Express x16 غير مصفحتان بالمعدن و يتم تغذيتهم بالمسارات من مجموعة شرائح Z690 بحيث ينتهى بهما الأمر كونهم فتحات PCIE X4 متوافقة مع المعيار PCIe 3.0

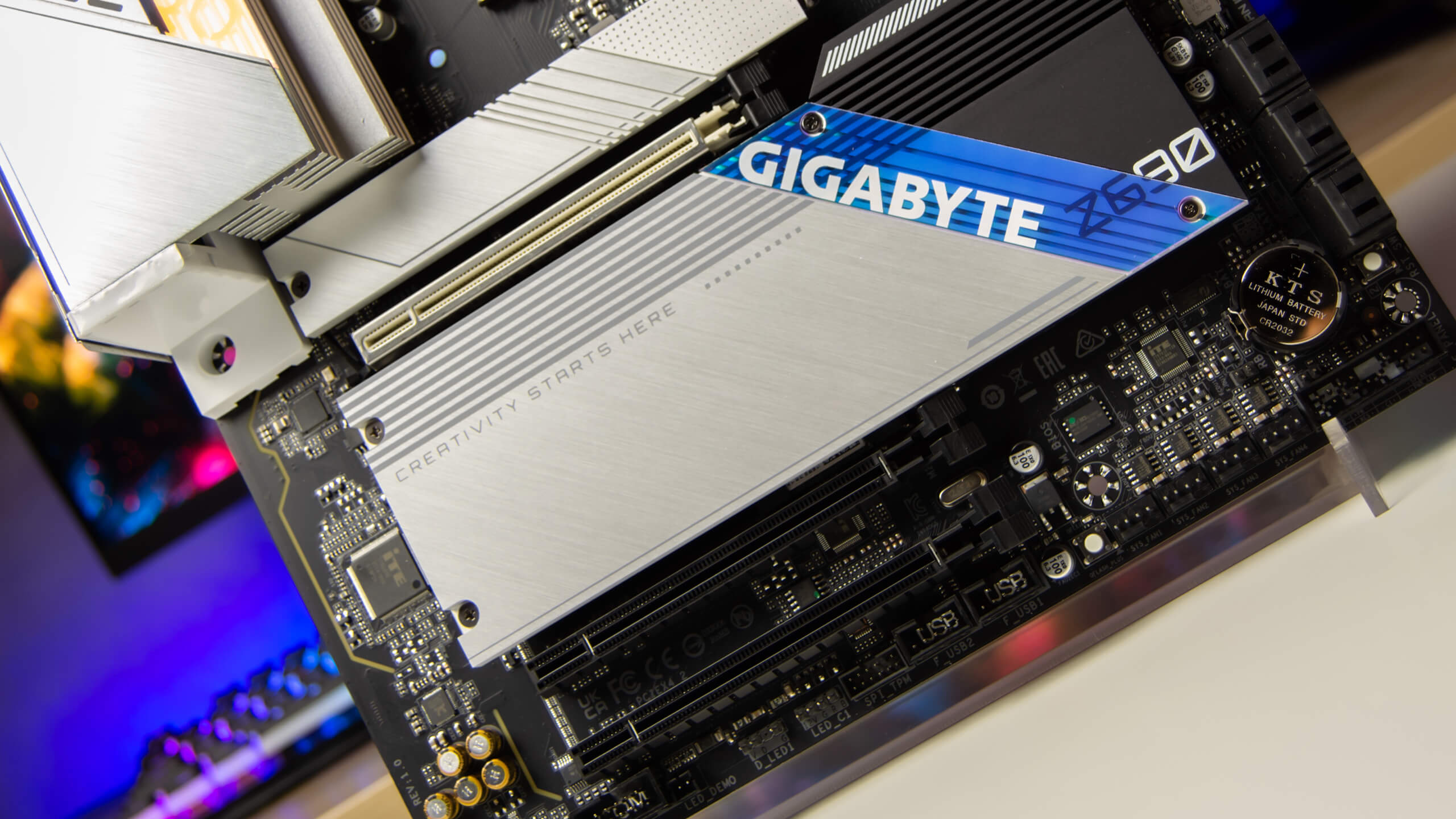

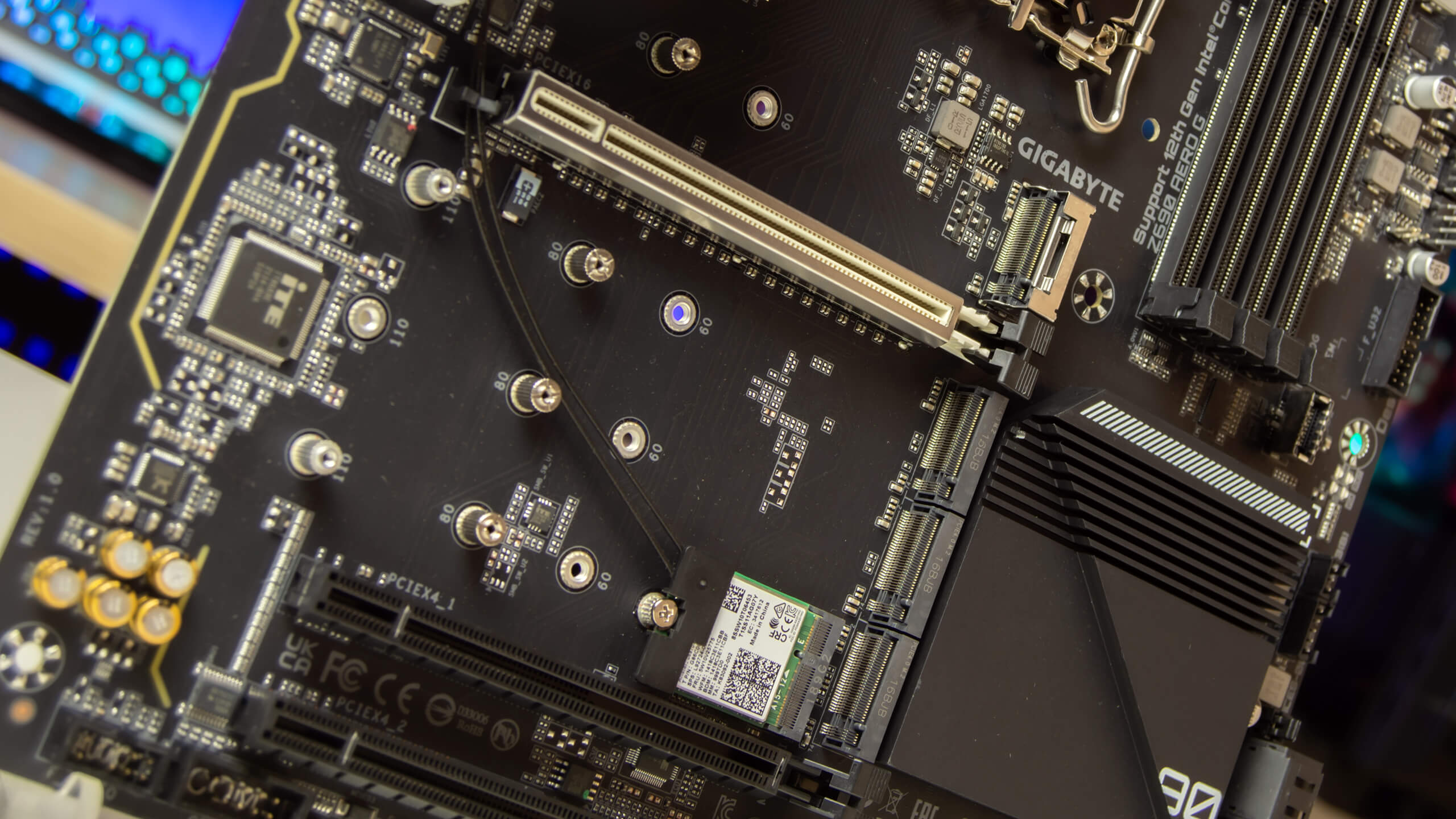

لننتقل الى الأجزاء المغطاه أسفل المببدات الحرارية فى لوحة Gigabyte Z690 AERO G لنجد أربعة فتحات M.2 جميعهم متوافق مع معيار PCIe Gen 4.0 و تستمد الفتحة الأولى أسفل الصفحة بالفولاذ مساراتها من المعالج أما الثلاثة فتحات بالاسفل فتستمد مساراتها من شريحة Z690 و لا تأتى مصفحة بالمعدن و كلا الفتحات متوافقة مع الأبعاد القياسية لمحركات التشغيل M.2 و تدعم القلاقة فتحات الأولى M.2 PCIe SSD فقط أما الفتحة الأخيرة يمكنها تشغيل M.2 SATA SSD بالاضافة الى ما سبق و تتشارك مسارتها مع منفذين ساتا اى انه عند تشغيل M.2 SSD على منفذ M2M_SB سيتوقف SATA3 2, 3 عن العمل

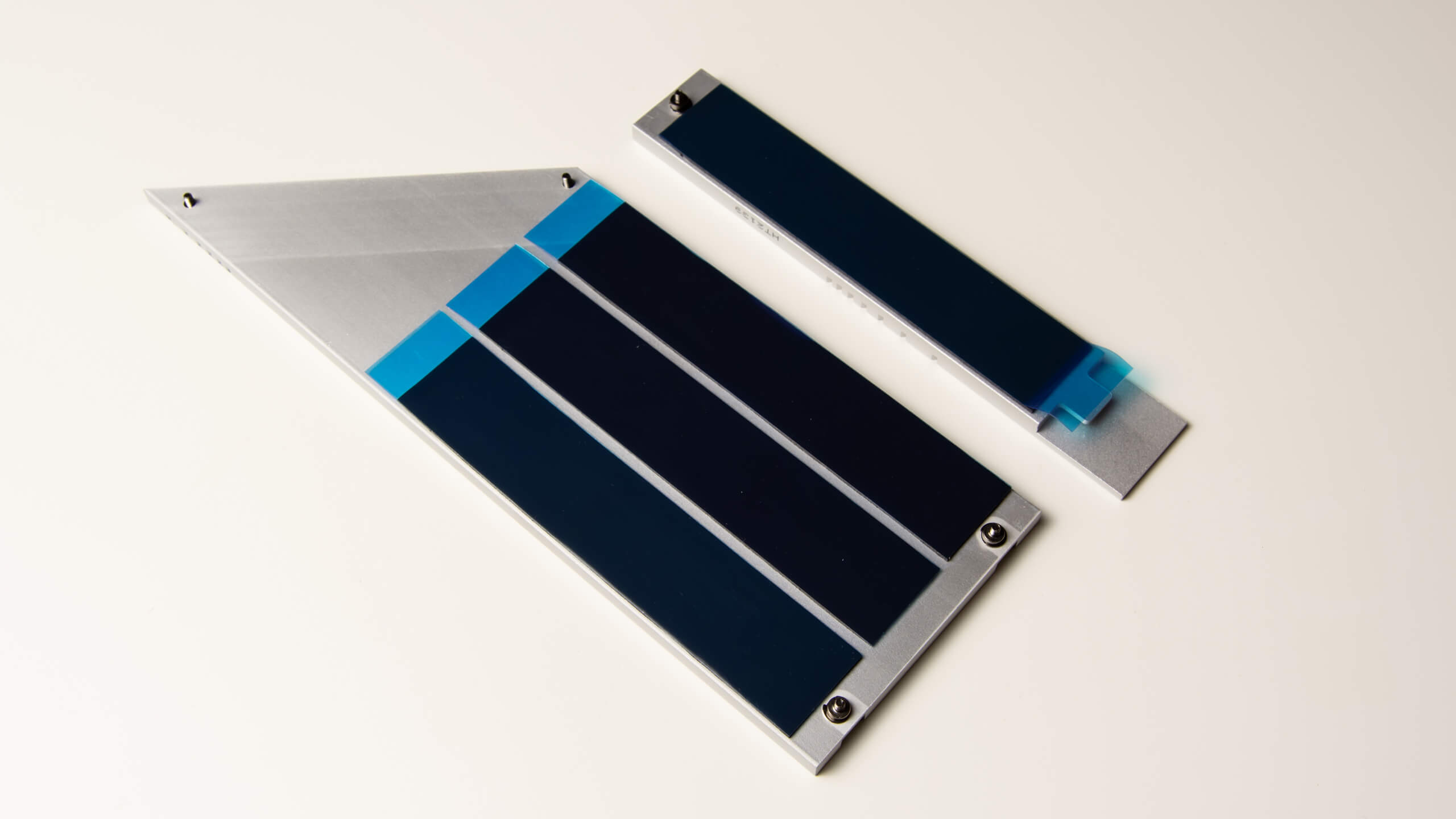

منفذ M.2 الأول يأتى بخافض حرارة منفصل خاص به أما الثلاثة منافذ الأخرى فهى تتشارك فى خافض حرارة واحد و خافضات الحرارة مصنوعة من الألومنيوم و مصقولة بشكل جيد و يمكنها التخلص من حرارة محركات التشغيل بسبب سماكتها الزائدة و ايضا تأتى مدعمة بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى

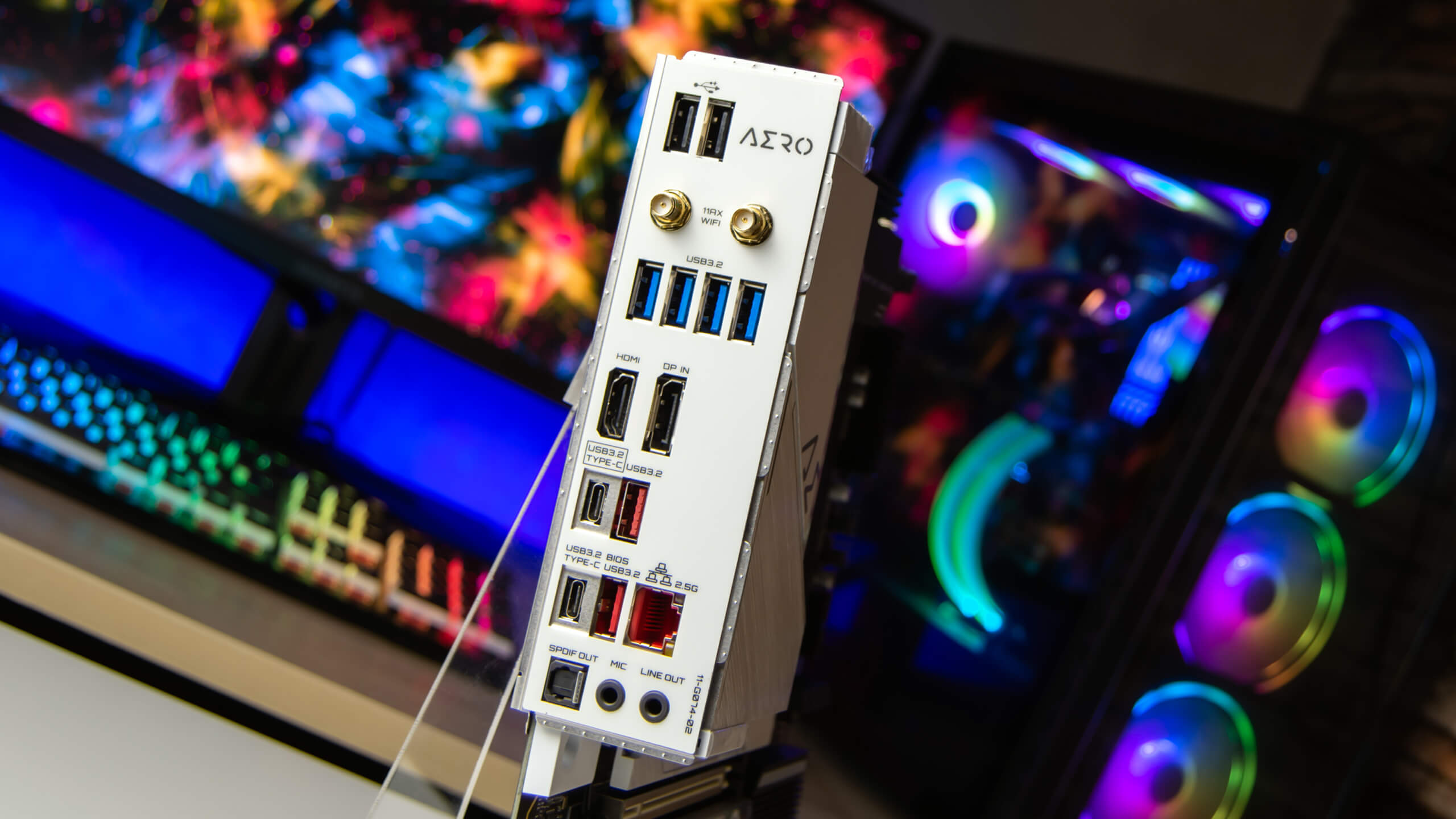

لنمر بشكل سريع على الموصلات الخارجية و الداخلية على اللوحة الرئيسية Gigabyte Z690 AERO G و نبدأ بلوحة المدخلات و المخرجات الخلفية و التى تأتى مدمجة فى اللوحة نفسها و هى تحتوى مخرجات 2x 2T2R لهوائي Wi-Fi و منفذين USB 2.0 و أربعة منافذ USB 3.2 Gen1 Type-A و اثنان USB 3.2 Gen2 Type-A و واحد USB 3.2 Gen1 Type-C و بجواره USB 3.2 Gen2x2 Type-C و لاتصال الشبكات RJ-45 بسرعة 2.5 جيجابت في الثانية ثم منفذ DisplayPort 1.2 و منفذ HDMI 2.0 و موصلين صوت فقط 3.5 مم و منفذ S / PDIF البصري للصوت الرقمي
و هناك قيود على موصلات الصوت نظرا لانها فقط تقوم بأخراج صوت تناظرى فقط و مدخل ميكروفون بالاضافة الى وجود منفذ S / PDIF الذى يمكننا الاستفادة منه لانظمة hi-fi التى تتضمن معالج رسومى داخلى DACs

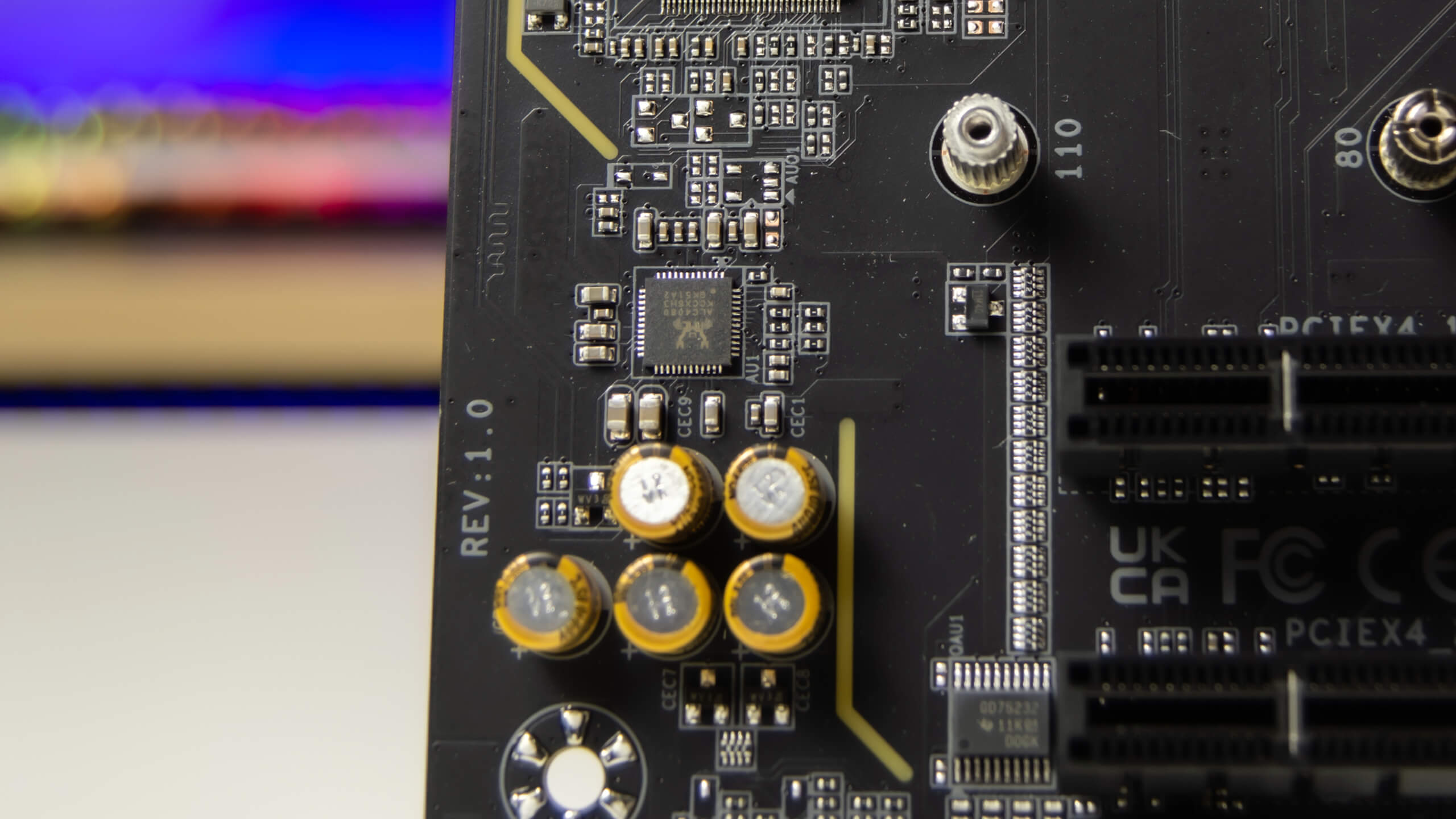

تم أختيار بطاقة الصوت Realtek ALC4080 مدمجة مع اللوحة Gigabyte Z690 AERO G و هى أحدث البطاقات الصوتية المدمجة و أفضلها اداء وو تدعم ما يصل الى 7.1 قناة صوت عالى الوضوح

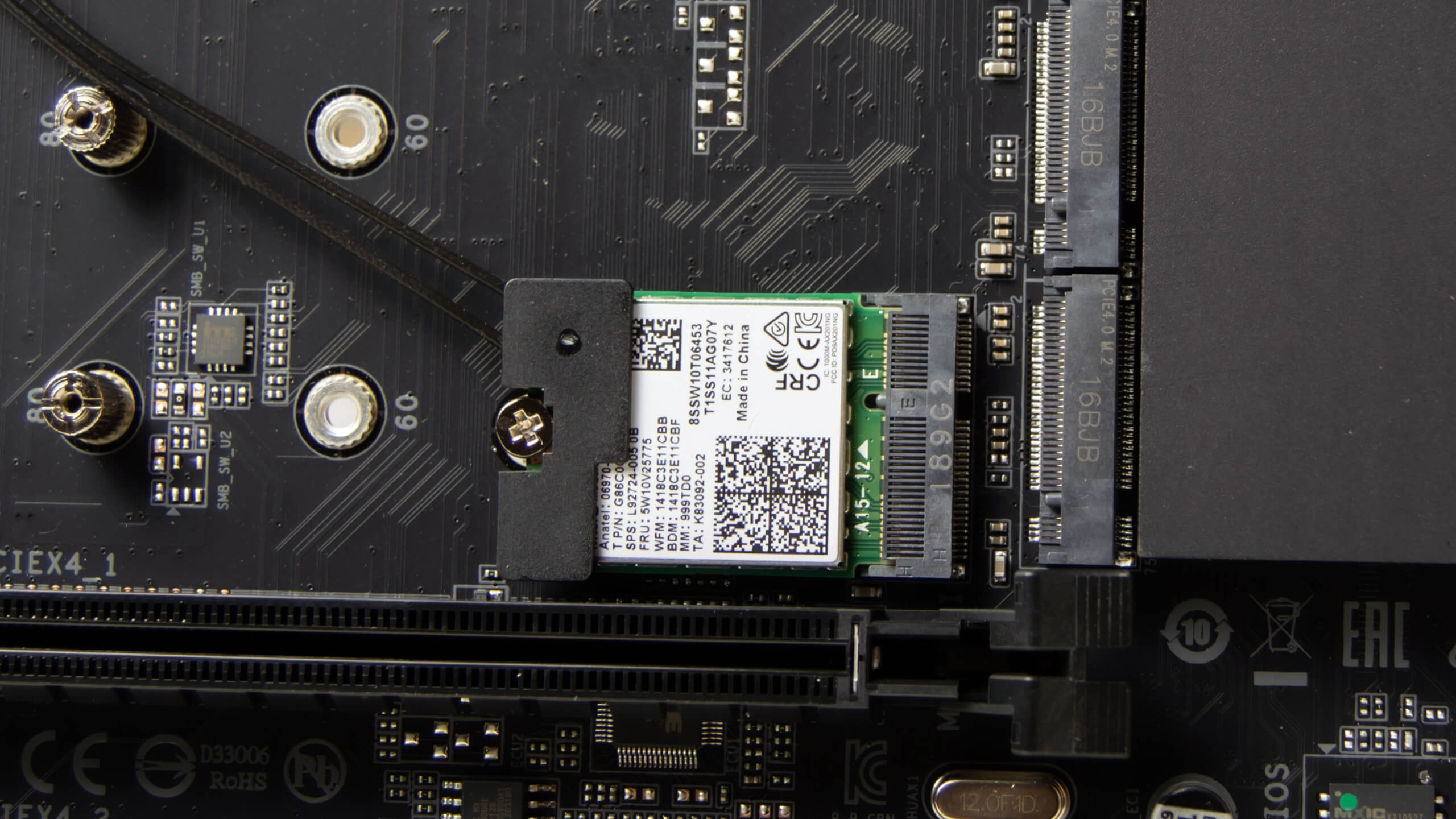

اللوحة الرئيسية Gigabyte Z690 AERO G تأتى بواجهة اتصال سلكية واحدة بسرعة 2.5 جيجابت في الثانية يتم التحكم بواسطة شريحة Intel I225-V بالاضافة الى ذلك نجد بطاقة شبكة لاسلكية Intel Wi-Fi 6 AX201 لكنها لا تدعم 6E و تدعم نطاق عرض 2.4 جيجابت في الثانية لـ 5 جيجاهرتز و 574 ميجابت في الثانية لـ 2.4 جيجاهرتز و MU-MIMO و OFDMA و BSS Color وغيرها من التقنيات.

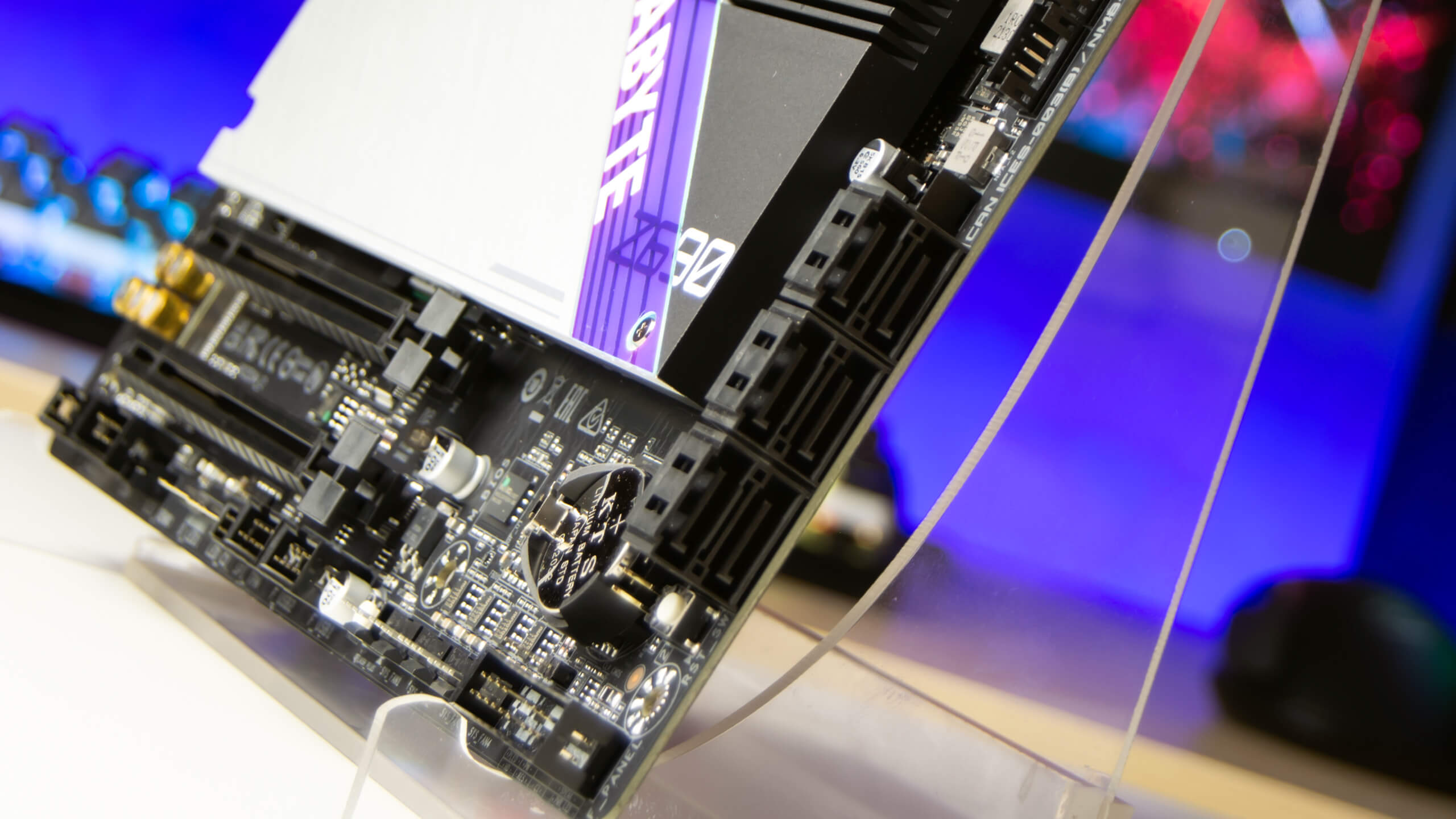

تأتى لوحة Gigabyte Z690 AERO G مدعمة بستة منافذ SATA للأقراص الميكانيكية

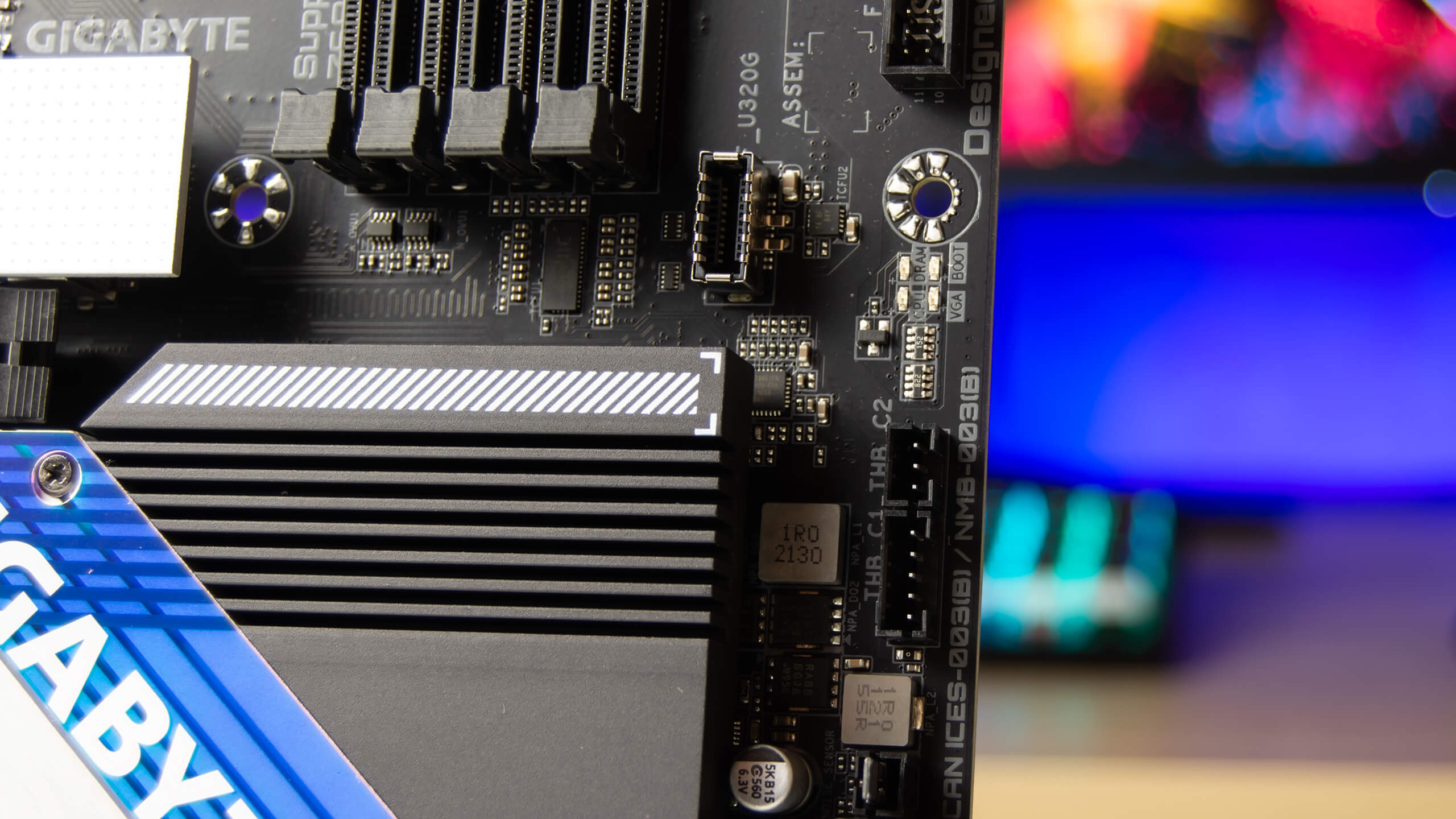

تدعم لوحة Gigabyte Z690 AERO G موصل USB 3.2 Gen2x2 Type-C لمقصورة الكيسة الأمامية بالاضافة الى منفذين لاضافة GIGABYTE Thunderbolt add-in card

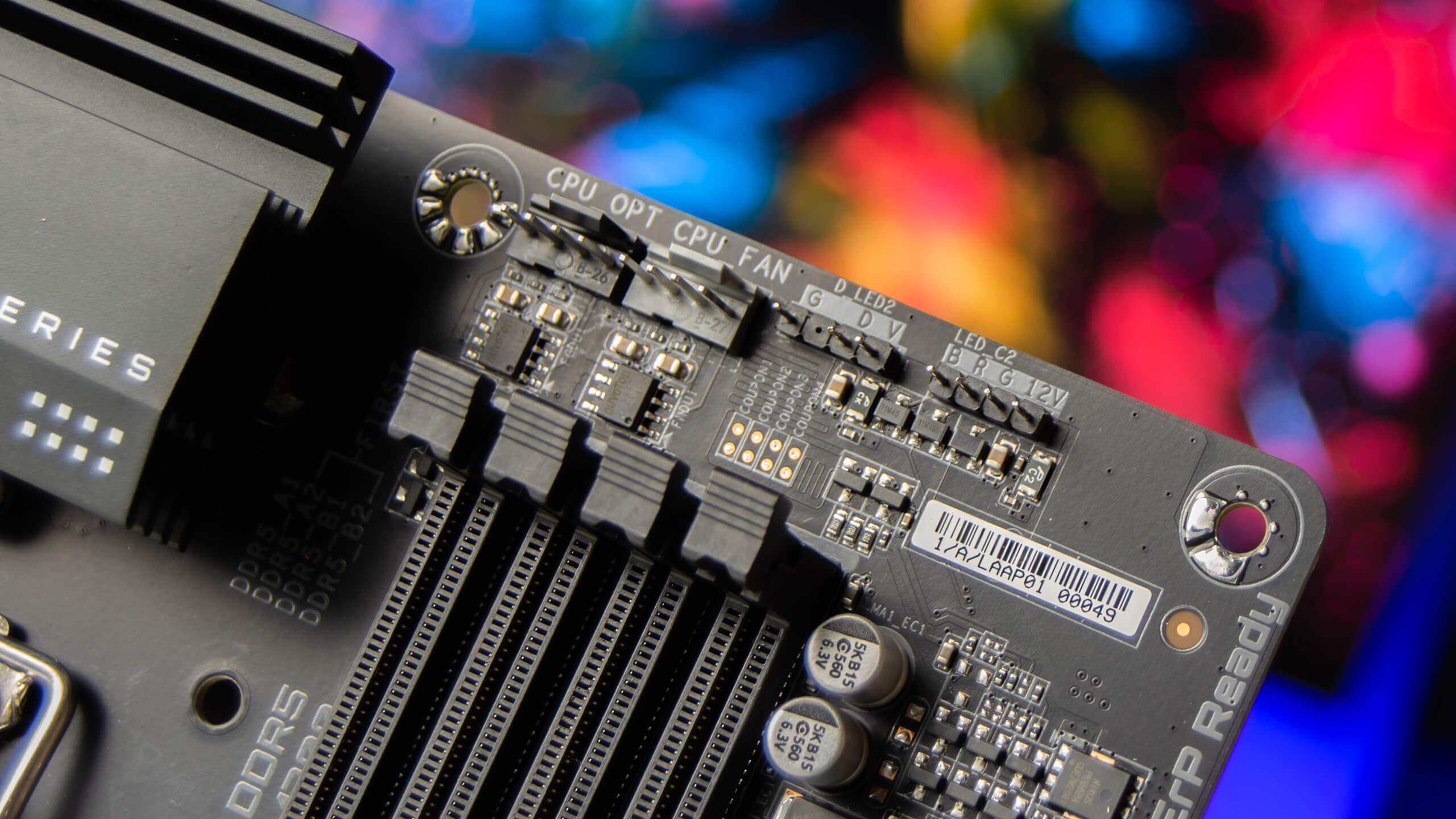

توفر لوحة Z690 Aero G عدد جيد من رؤوس مراوح التبريد و موصلات الاضاءة RGB على أطراف اللوحة من الجزء العلوى و الجزء الاسفل و تدعم جميع رؤوس المراوح التحكم فى سرعة المراوح و كذلك رؤوس توصيل الاضاءة RGB تدعم التخصيص و المزامنة من خلال تطبيق RGB Fusion
