استعراض لوحة Gigabyte B660 Gaming X DDR4
فى هذه الصفحة نستعرض اللوحة الرئيسية من خلال مجموعة صور قمنا بالتقاطها للوحة قبل بدء عملية الاختبار و تأتى لوحة B660 Gaming X DDR فى التغليف المعتاد من Gigabyte بالالوان الداكنة و يبرز اسم اللوحة الرئيسية فى المقدمة بخط كبير مع الاشارة لدعم ذواكر من نوع DDR4 و دعم معالجات الجيل الثانى عشر من Intel
الجهة الخلفية للتغليف و تحمل نفس العبارات السابقة مع صورة كبيرة للوحة B660 Gaming X DDR4 و جدول المواصفات الفنية بالاضافة الى شرح بعض التقنيات التى تتميز بها اللوحة
من خلال القاء نظرة أولية على لوحة Gigabyte B660 Gaming X DDR4 يمكننا ان نرى ان Gigabyte قد اعتمدت تصميم متميز يعتمد على المظهر الفضى الرائع مع الأسود و هو لون لوحة الدوائر المطبوعة PCB و الفضى هو لوان المبددات الحرارية لدوائر الطاقة و غطاء محرك التشغيل M.2 و لوح تبريد شريحة B660 و تعتبر اللوحة من اللوحات القياسية فى الحجم ATX Form Factor; 30.5cm x 24.4cm و التصميم القياسى يعتمد اربعة شقوق للذاكرة و ثلاثة فتحات لمحركات التشغيل M.2 و نظام تبريد من الألومنيوم لدوائر الطاقة

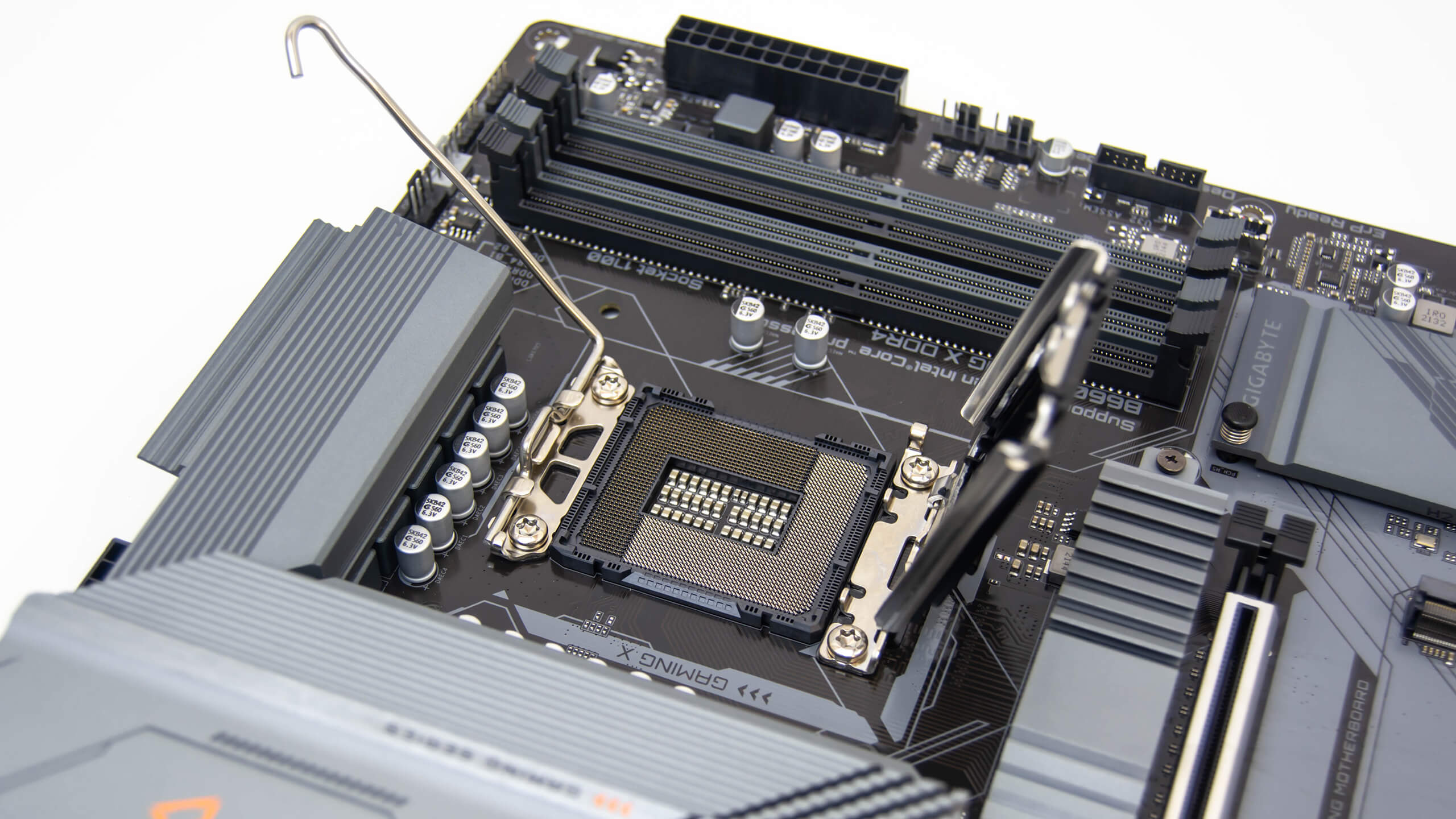

تدعم لوحة B660 Gaming X DDR4 معالجات الجيل الثانى عشر من Intel على مقبس LGA 1700 الجديد كليا من حيث عدد الثنون و ابعاد المقبس و ايضا فتحات تثبيت المبردات
النقطة المضيئة فى مجموعة شرائح Intel للجيل الثانى عشر هى دعم نوعين من الذاكرة DDR5 / DDR4 و هو ما يجعل للمستخدم حرية اختيار الذاكرة المناسبة لنظامه و نظرا لندرة توافر ذاكرة DDR5 فأن أفضل الحلول هى لوحة تدعم ذاكرة DDR4 التى ستوفر فى الميزانية بشكل كبير و اضافة الى ذلك فتدعم لوحات B660 كسر سرعة الذاكرة لترددات مرتفعة دون قيود و تدعم لوحة B660 Gaming X DDR ذاكرة من نوع DDR4 كما هو موضح من اسمها بترددات تصل الى 4400 MHz مكسورة السرعة و لكن تجربتنا كانت أفضل من ذلك بالتأكيد
يتعبر PCI Express 5.0 أمر رائع لكن لسوء الحظ ان جميع اللوحات الرئيسية على شريحة B660 تفتقر الى دعم PCIe 5.0 بالرغم من ان المعالجات تدعمها لكن الشريحة نفسها لا تدعم ذلك الاصدار و فى لوحة B660 Gaming X DDR4 نجد المنفذ الأول فى الأعلى مدعم ب 16 مسار PCIe 4.0 من المعالج و نرى ان المنفذ مصفح بالفولاذ للحماية من البطاقات الرسومية كبيرة الحجم أما المنفذين فى الأسفل فهم من شريحة B660 على اصدار PCIe 3.0 و كل منهم مدعم بمسار واحد فقط 1X
لوحة Gigabyte B660 Gaming X DDR4 تأتى محملة بثلاثة رؤوس لأقراص الحالة الصلبة من نوع M.2 الأول مدعم بأربعة مسارات PCIe 4.0 من المعالج و الثانى أيضا مدعم بأربعة مسارات PCIe 4.0 لكن من شريحة اللوحة الرئيسية أما الأخير فهو مدعم بأربعة مسارات PCIe 3.0 من الشريحة
رأس توصيل أقراص الحالة الصلبة M.2 الأساسية مصفحة بالفولاذ للحماية و قوة التحمل و تاتى مغطاه بخافض حرارة من الألومنيوم مع اضافة شريط من المعجون اللاصق لزيادة القدرة على تبريد وحدات M.2 SSD Gen 4.0 التى عادة ما تشتهر بأرتفاع فى درجة حرارتها
ما زلنا نتحدث عن موصلات وسائط التخزين و نرى ان عدد منافذ SATA أصبح أربعة فقط فى لوحات B660 مقابل ستة فى الشرائح الأعلى قيمة
استكشاف اللوحة الخلفية I/O من الأشياء المهمة لدى المستخدم لاحتياجه لبعض الموصلات الخارجية و تأتى لوحة B660 Gaming X DDR4 مزودة بمجموعة من الموصلات تبدأ بخمسة موصلات USB 2.0 و موصلات وسائل العرض HDMI و DP م موصلين USB 3.2 Gen 1 بالاضافة الى موصل USB 3.2 Gen 2 Type-A باللون الأحمر ثم موصل اتصال ايثرنيت 2.5 2.5 Gbps على شريحة Realtek و فى النهاية موصلات الوسائل السمعية ولقد تفاجئت من عدم وجود موصل USB Type-c فى الجهة الخلفية

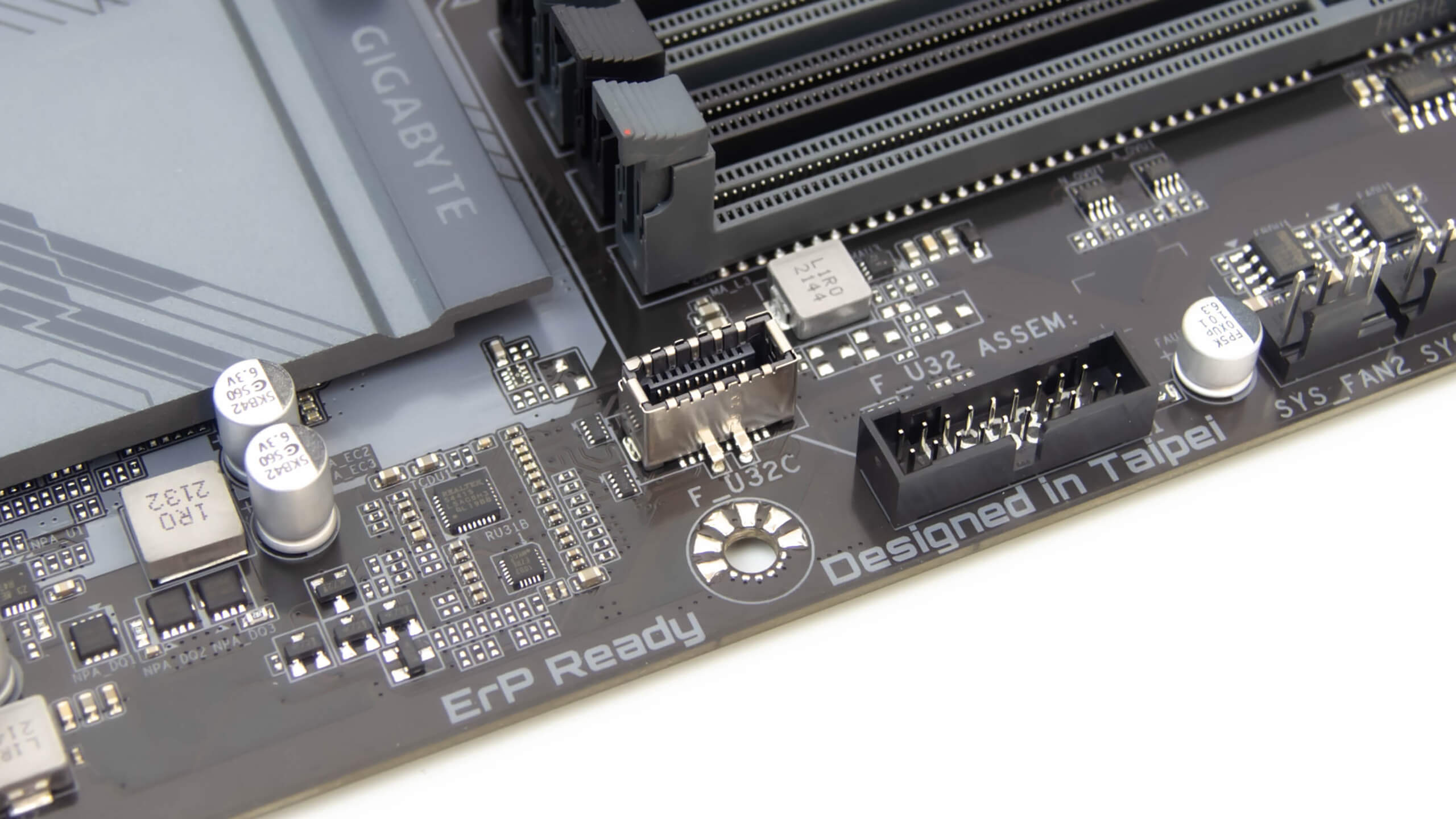

بالرغم من عدم وجود موصل USB Type-c فى الجهة الخلفية لكن توفر Gigabyte رأس توصيل USB Type-C تدعم USB 3.2 Gen 2 و هى رأس توصيل لمقصورة الكيسة الأمامية مما يستلزم ان تكون الكيسة لديك تحتوى على موصل USB 3.2 Gen 2 فى المقصورة الأمامية
اما شريحة الصوت المدمجة على لوحة B660 Gaming X DDR4 فهى ALC897 من Realtek الشهيرة التى توفر عشر قنوات DAC التي تدعم في نفس الوقت تشغيل صوت 7.1 بالإضافة إلى قناتين من إخراج صوت ستيريو مستقل من خلال مخرجات استريو اللوحة الأمامية. تم دمج اثنين من ADC الاستريو ومحول ميكروفون رقمي استريو واحد ويمكنهما دعم صفيف ميكروفون مع تقنيات إلغاء الصدى الصوتي (AEC) وتشكيل الحزمة (BF) وإلغاء الضوضاء (NS) و جميع منافذ الإدخال / الإخراج التناظرية قادرة على الإدخال والإخراج ، كما تم دمج مكبرات صوت سماعة الرأس في ثلاثة منافذ إخراج تناظرية (المنفذ- D / المنفذ- E / المنفذ- F). يمكن إعادة تكليف جميع عمليات الإدخال / الإخراج التناظرية وفقًا لتعريفات المستخدم و يدعم ALC892 الصوت المضيف من شرائح Intel وأيضًا من أي وحدة تحكم صوت أخرى متوافقة مع HDA. مع أدوات مساعدة برمجية متنوعة مثل مضاهاة صوت البيئة ومعادل البرامج متعدد النطاقات و المستقل وضاغط النطاق الديناميكي والموسع وبرنامج Dolby PCEE الاختياري و SRS TruSurround HD و SRS Premium Sound و Fortemedia SAM و Creative Host Audio و Synopsys Sonic Focus و DTS Surround Sensation | ترخيص UltraPC و DTS Connect ، يوفر ALC897 أعلى جودة صوت ، مما يوفر حزمة ترفيهية وتجربة ألعاب ممتازة لمستخدمي اجهزة الألعاب.

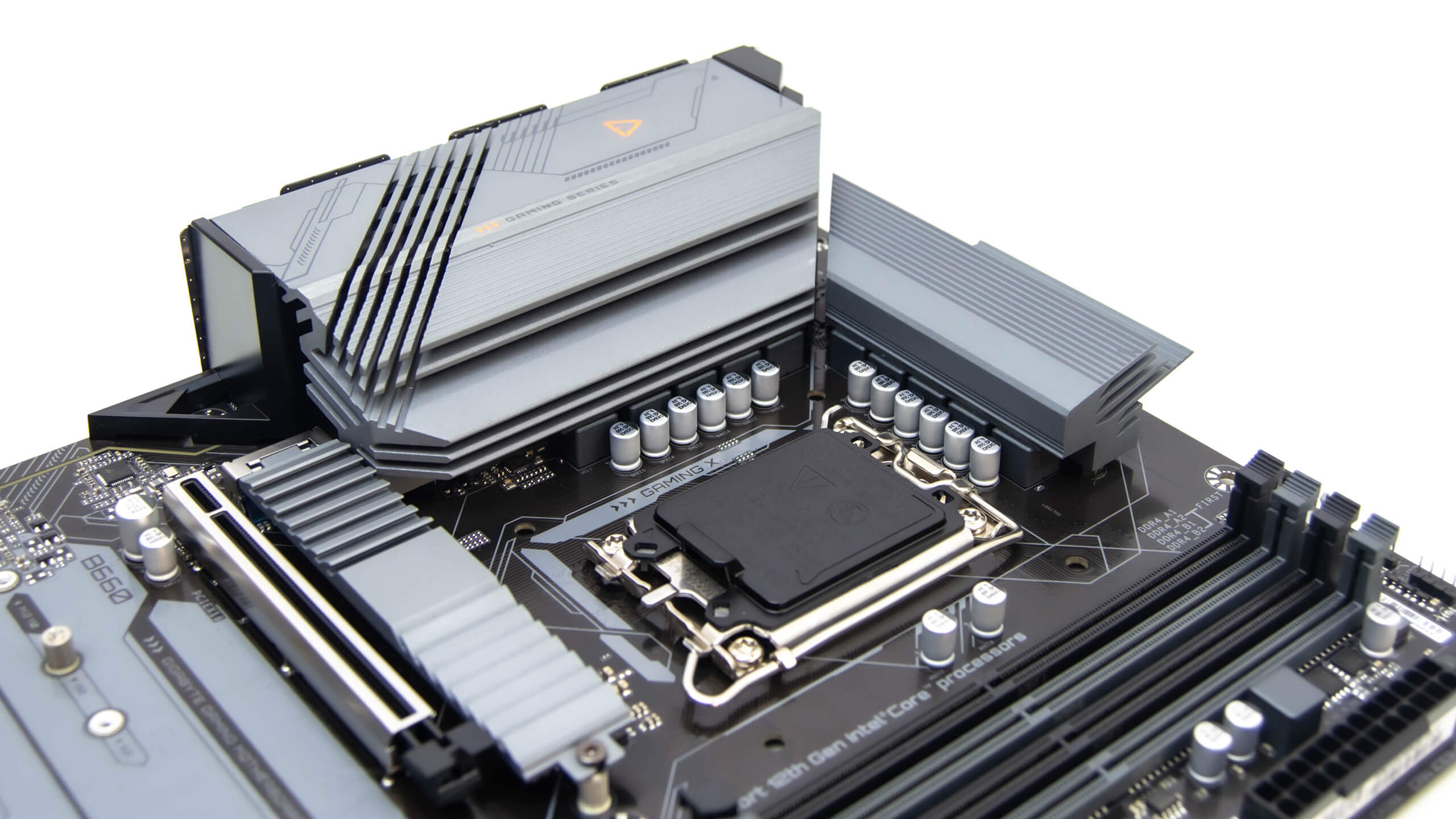

خافضات الحرارة الضخمة الحجم ذات تصميم الكتلة الواحدة مع تشكيل أخاديد تسمح بمرور الهواء لعمق كتلة الألومنيوم لزيادة كفاءة تبريد دوائر الطاقة
خافضات الحرارة الخاصة بدوائر الطاقة تأتى بلاص حرارى يقوم بدوره بنقل الحرارة من الخوانق لشرائح الألومنيوم فهل سيفى نظام التبريد بالغرض المطلوب منه سوف نرى ذلك فى اختباراتنا
