نظرة على اللوحة

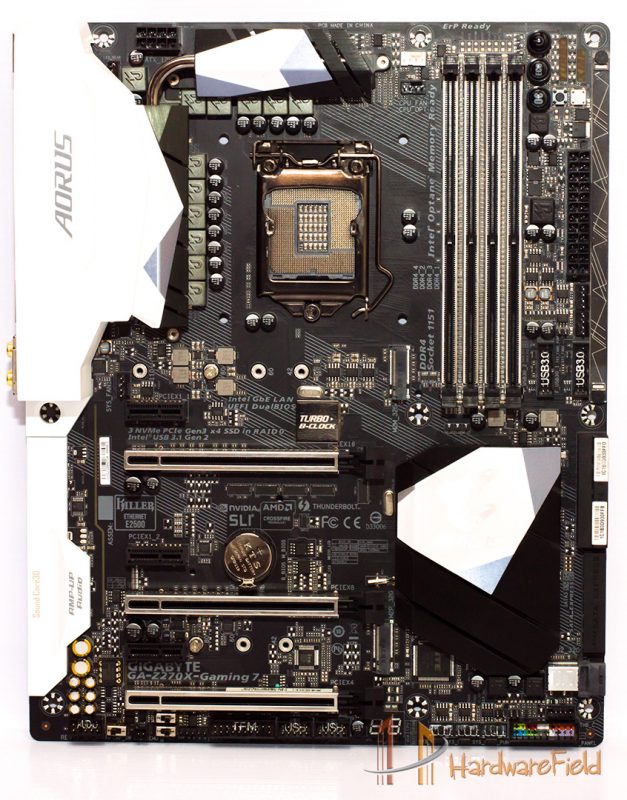

بعد فتح الصندوق و اخراج المحتويات كان اخر شىء فى الصندوق هو اللوحة الرئيسية Aorus Z270X-Gaming 7 و التى تأتى بحجم ITX باللون الاسود مع طباعة خطوط رمادية على جسم اللوحة فى بعض الاماكن ايضا لوحة المنافذ الخلفية مغطاه بغطاء ابيض مزين بكلمة ِِAorus ومشتت دوائر الطاقة باللون الابيض و ايضا مشتت شريحة Z270 و مزين بشعار Aorus باللون الفضى لكنه غير ظاهر بشكل جيد فى الصورة بسبب اضاءة الكاميرا .

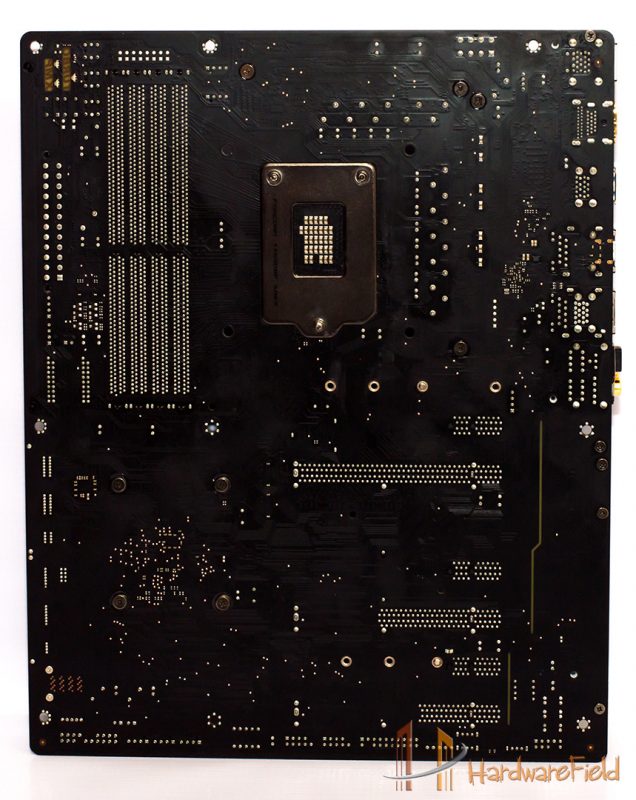

اللوحة من الخلف باللون الاسود لكن دون درع حماية من الخلف و يظهر عليها الكثير من اللحامات لمنافذ الملحقات و يظهر الخط العازل لقنوات الصوت

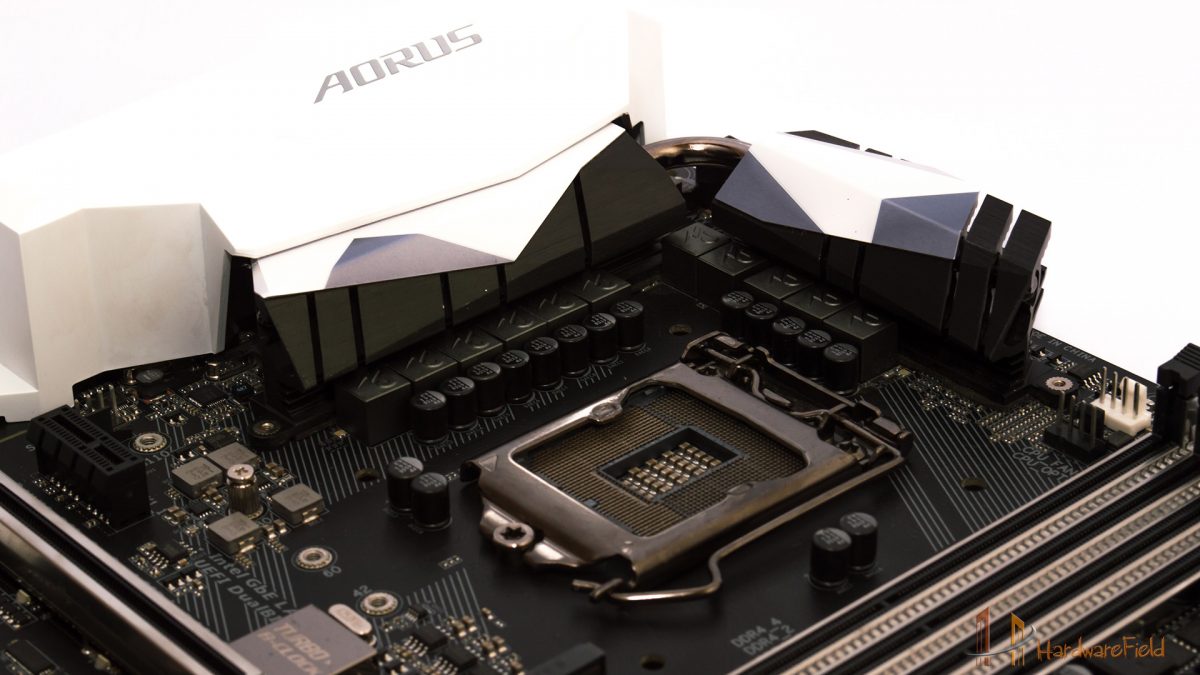

تدعم اللوحة معالجات Intel kabylake و Skylake على سوكيت LGA 1151

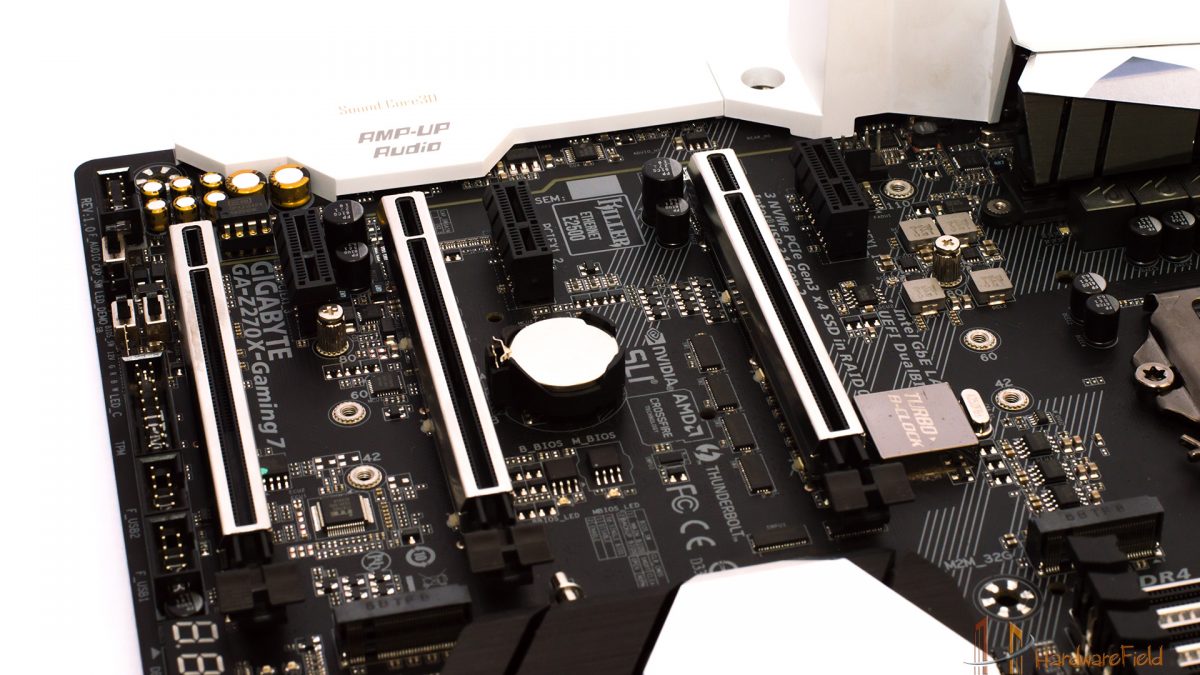

تستخدم Gigabyte دروع معدنية لحماية منافذ PCI-E بشقوقها الثلاث و هذا يحد من امالة البطاقات الرسومية الثقيلة و يقلل الخطر الذى من الممكن ان يحدث و يقوم بكسر منفذ PCI-E عند استخدام بطاقارت رسومية ثقيلة الوزن
كل منافذ PCI-e من الاصدار 3.0 و يمكن تركيب بطاقتين رسوميتين على وضعية SLI و CF من خلال المنفذ الاول و الثانى من جهة المعالج فيعمل كل منهم بسرعة 8 X فى حالة استخدام بطاقتين او يعمل الاول فقط بسرعة 16 X مدعمين ب 16 مسار من مسارات PCI-E من المعالج المستخدم اما المنفذ الثالث فيعمل بسرعة X 4 مدعم باربعة مسارات PCI-E من الشريحة نفسها و لكن يتقاسم السرعة من منافذ M.2 و هذا يعنى ان اللوحة تدعم ثلاثة ممرات PCI-E X16 ترتيبهم X8 X8 X4 و تستطيع تشغيل بطاقتين رسوميتين على اللوحة بارتياحية و ايضا قرص SSD M.2 بكامل سرعته
المسافة بين منافذ PCI-E جيدة جدا و تناسب تشغيل بطاقتين رسوميتين دون انا ترتفع درجة حرارتهم لان المسافة بينهم ستكون كبيرة و تسمح بوجود تيار هواء بين البطاقات .
كل منافذ PCI-E X1 الثلاث تعمل على الاصدار الثالث مدعمة من شريحة Z270
النقطة الاهم ان كل منافذ M.2 و U.2 الثلاثة تعمل من خلال مسارات PCI-E الاصدار الثالث يمكن تشغيلهم معا دون ان يتأثر معدل نقل البيانات فيهم و هذا امر جيد لمن يريد ان يقوم باستخدام تقنية RAID من خلال ثلاثة اقراص SSD.

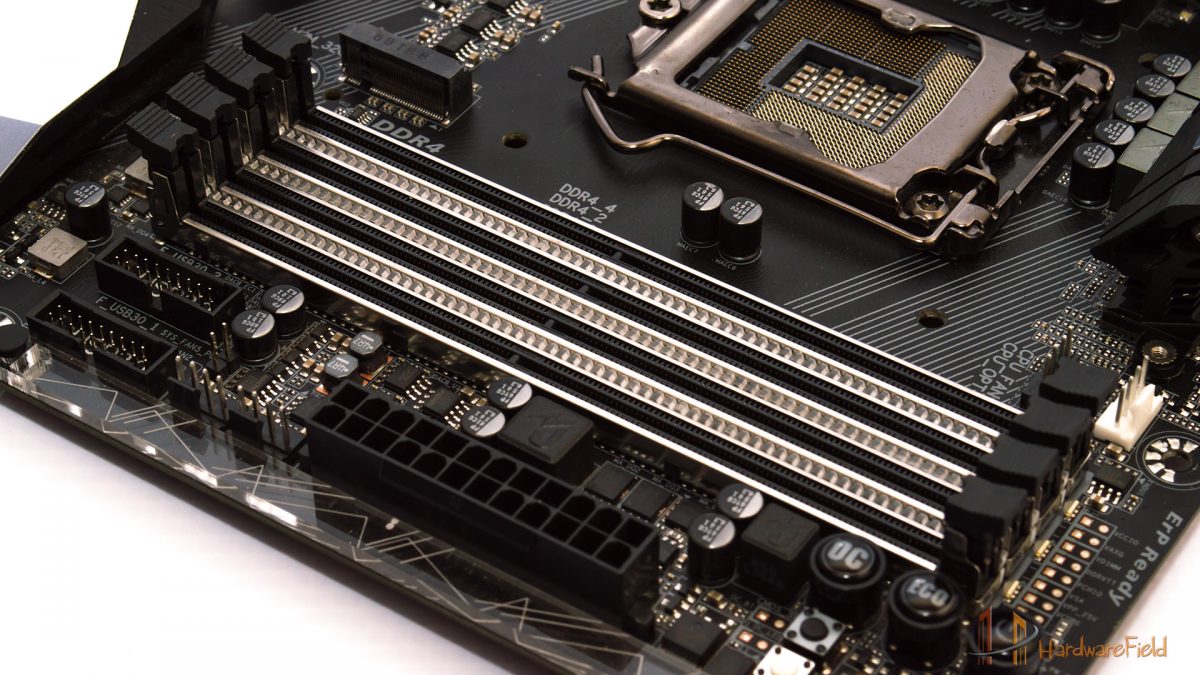

اللو حة بها 4 شقوق لشرائح مذدوجة DDR4 و تدعم سعة حتى 64 GB وكل شق يقبل 16 GB و تدعم القنوات المذدوجة بترددات تصل الى 4000 MHz مع كسر السرعة .
جيجابايت لديها تصميم فريد من نوعه على شقوق شرائح الذاكرة التى قامت بتدعيمه بدرع معدنى للحماية من الانكسار عن الضغط الشديد اثناء تركيب شرائح الذاكرة بالاضافة الى وجودة اشرطة اضاءة بين الشقوق تضىء بنظام الاضاءة الملونة RGB
