تصميم اللوحة الرئيسية Z590 Aorus Xtreme

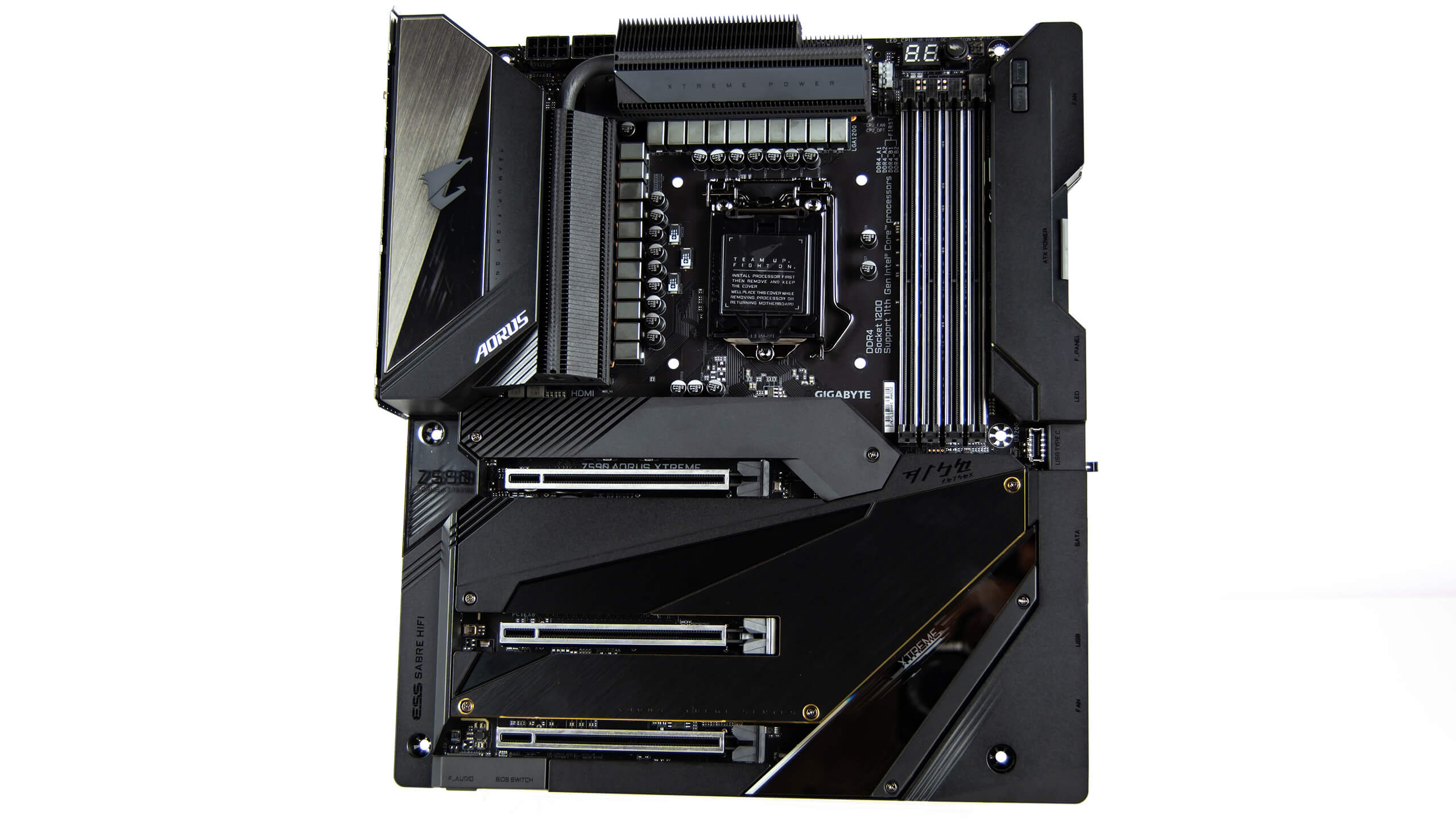

لدينا هنا أول صورة التقطتها للوحة Z590 Aorus Xtreme و أول ما لفت انتباهى هو روعة التصميم الذى يخفى كل شىء داخل جسد اللوحة فلن تكون الموصلات واضحة للعين فألاى ان توصيل الكابلات يأتى من الجانب بسبب تصميم الموصلات مائلة بزاوية 90 درجة خاصة عندما يتعلق الأمر بتوصيل اللوحة ببقية النظام لديك فلن ترى الكابلات بارزة حولها داخل صندوق جهازك و لدينا نظرى أيضا عن مكونات التبريد و أغطية مدخلات محركات M.2 و اجمالا فأن التصميم بالكامل رائع جدا و اللوحة تبدو أكبر حجما من اللوحات المألوفة لدبنا فهى أكبر حتى من Master أو Ultra بسبب انها تأتى بمعيار حجم E ATX

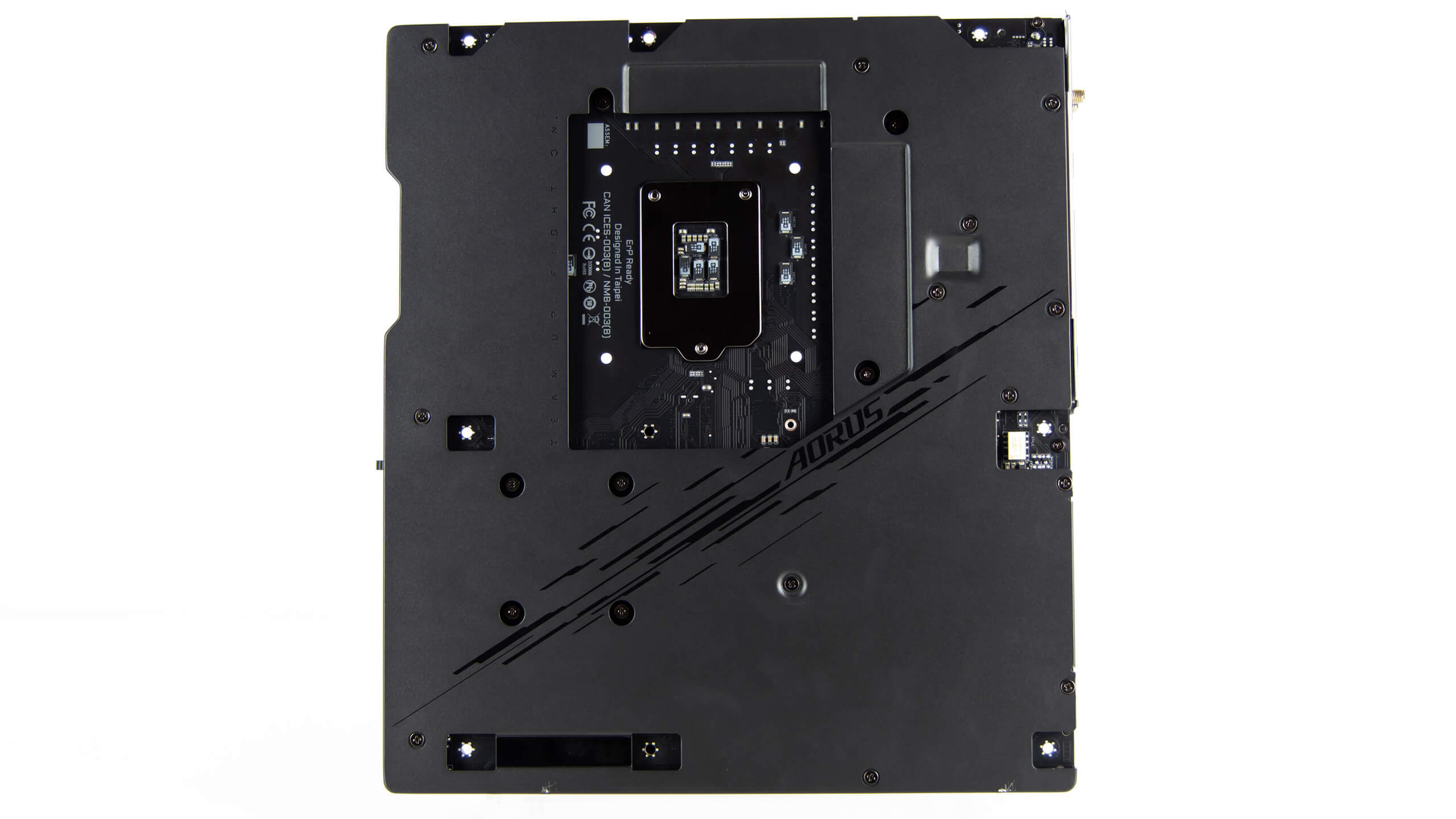

يوجد فى الجزء الخلفى لوحة معدنية كبيرة للمساعدة فى نشر الحرارة و تبديدها بالاضافة الى وجود فتحة فى اللوح الخلفى لتمرير قواعد تثبيت المبردات

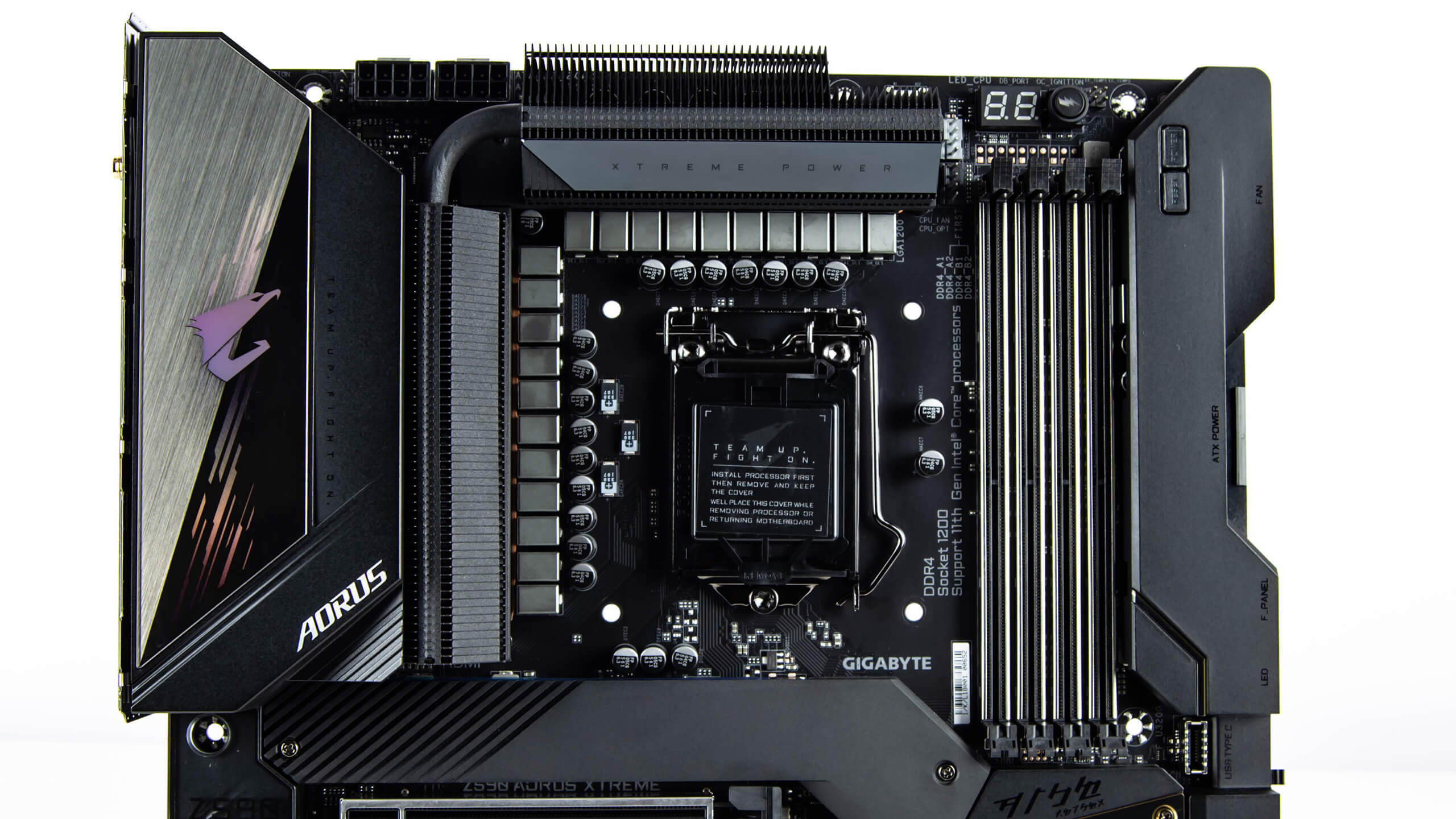

لوحة Z590 Aorus Xtreme لديها تصميم هادى فلن ترى الكثير من رؤوس توصيل المراوح أو رؤوس توصيل الاضاءة فهى ليست مزدحمة بالمكونات فى المناق المكشوفة بعيدا عن خافضات الحرارة حتى و سترى ان مساحة تثبيت المبردات ليست كبيرة اعتمادا على عدم وضع المكثفات بشكل عشوائى و من النظر اليها سترى انها هادئة حتى فى تركيبة الالوان المستخدمة مع الأجزاء اللامعة

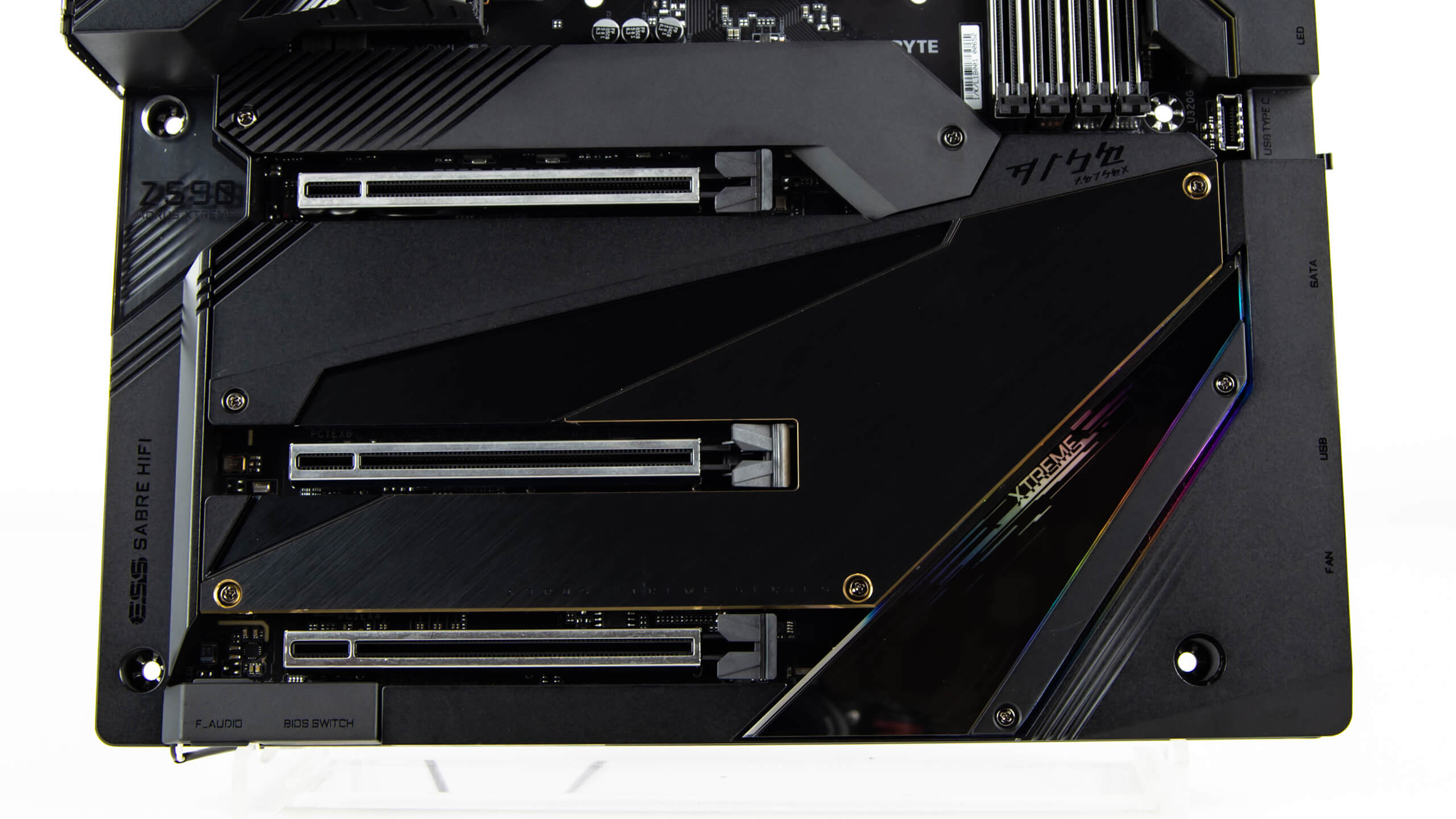

النصف الأسفل من اللوحة مغطى بالكامل بخافضات حرارة محركات التشغيل M.2 و لأعطاء اللمسة المالية للوحة نرى شعار Xtreme فى الجزء الأيمن يضىء بألوان رائعة و يمكن التحكم فى النمط المضىء من خلال تطبيق RGB Fusion و السؤال الأن اين توجد رؤوس المراوح و الموصلات عموما

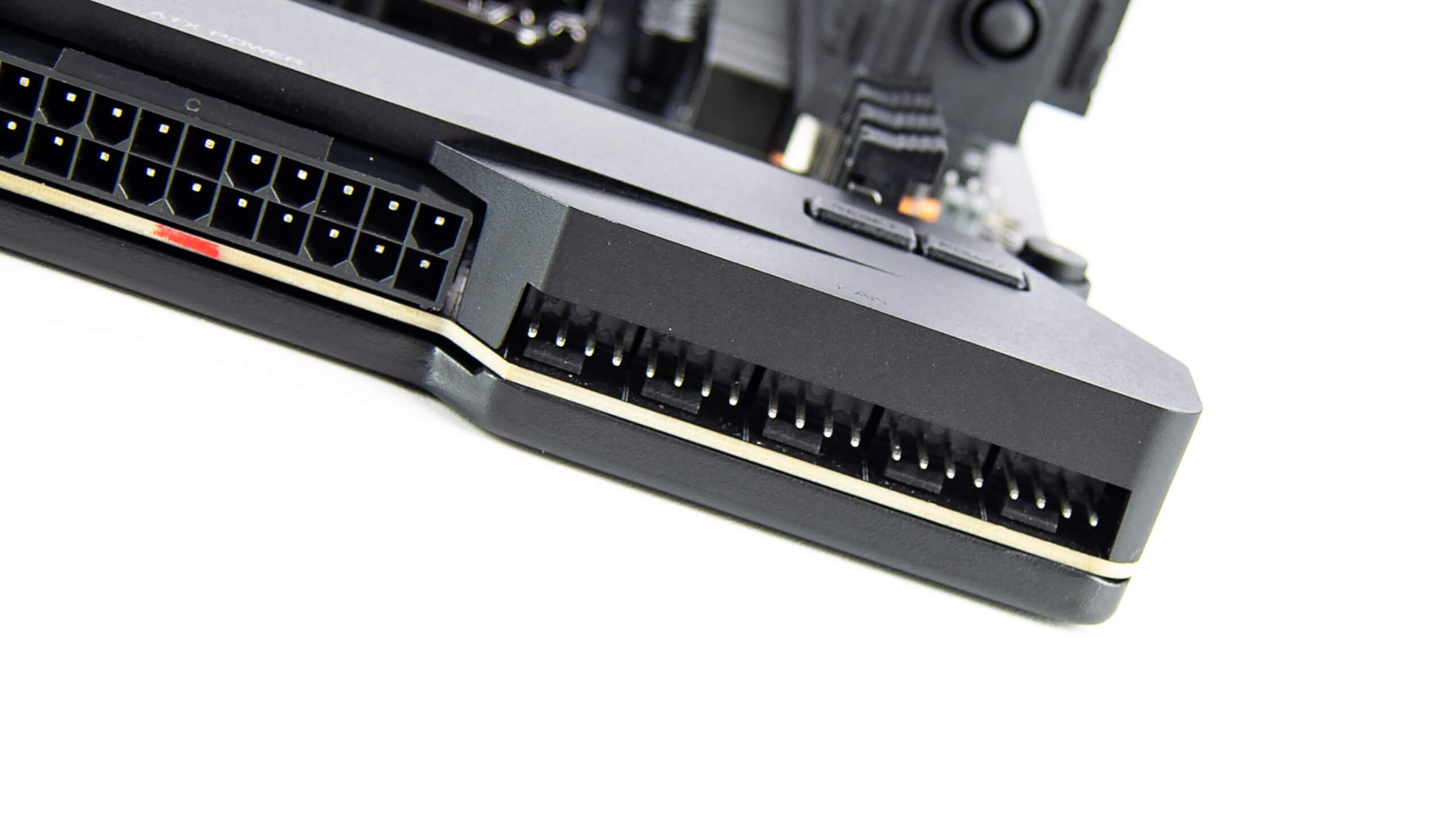

يكمن السر فى كيفية ظهور Aorus Xtreme بشكل رائع عندما يتعلق الأمر بكيفية تركيب الكابلات و رؤوس مراوح التبريد فهناك مجموعة كاملة من رؤوس التبريد فى مكان واحد تحتوى على خمسة رؤوس مراوح بالاضافة الى رأسين لتوصيل مبردات المعالجات و رأس توصيل مروحة الصندوق الخلفية و نرى بجانبهم كابل توصيل طاقة اللوحة الرئيسية 24 بن و كل هذه الموصلات تأتى أفقية أو مائلة بزاوية 90 درجة

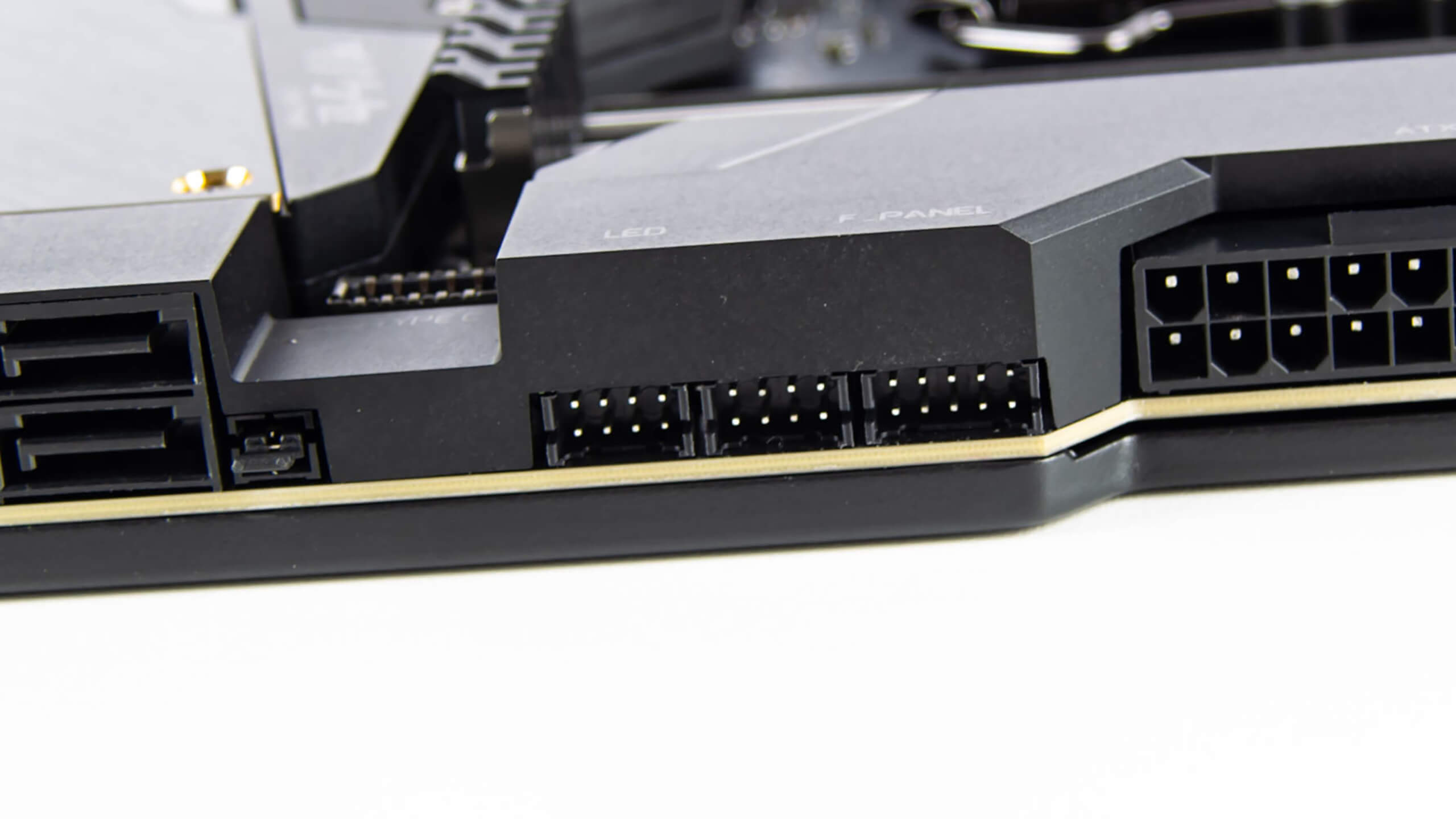

لن تنتهى أسرار اللوحة Xtreme بعد ففى منتصف الجانب الأيمن وجدت ثلاثة رؤوس توصيل منهم اثنان متشابهات و الرأس جهة اليمين هو لتوصيل كابلات مقصورة الكيسة الأمامية F Panil و أن كنت مررت فى صفحتنا الثانية ستجد اننى أوضحت كابل تحويل موصلات F Panil الى هذا المنفذ اما المنفذين بجواره فهم رؤوس توصيل ملحقات الأضاءة RGB و المميز هنا ان كملاهما يعمل بقدرة 12 فولت و 5 فولت فى نفس الوقت أى يمكنك توصيل ملحقات RGB أو ARGB فى نفس المقبس و بالرجوع الى صفحتنا الثانية التى بالتأكيد ممرت بها عند قراءة المراجعة سترى زوج من الكابلات للتحويل من مقابس RGB و ARGB الى هذا المقبس

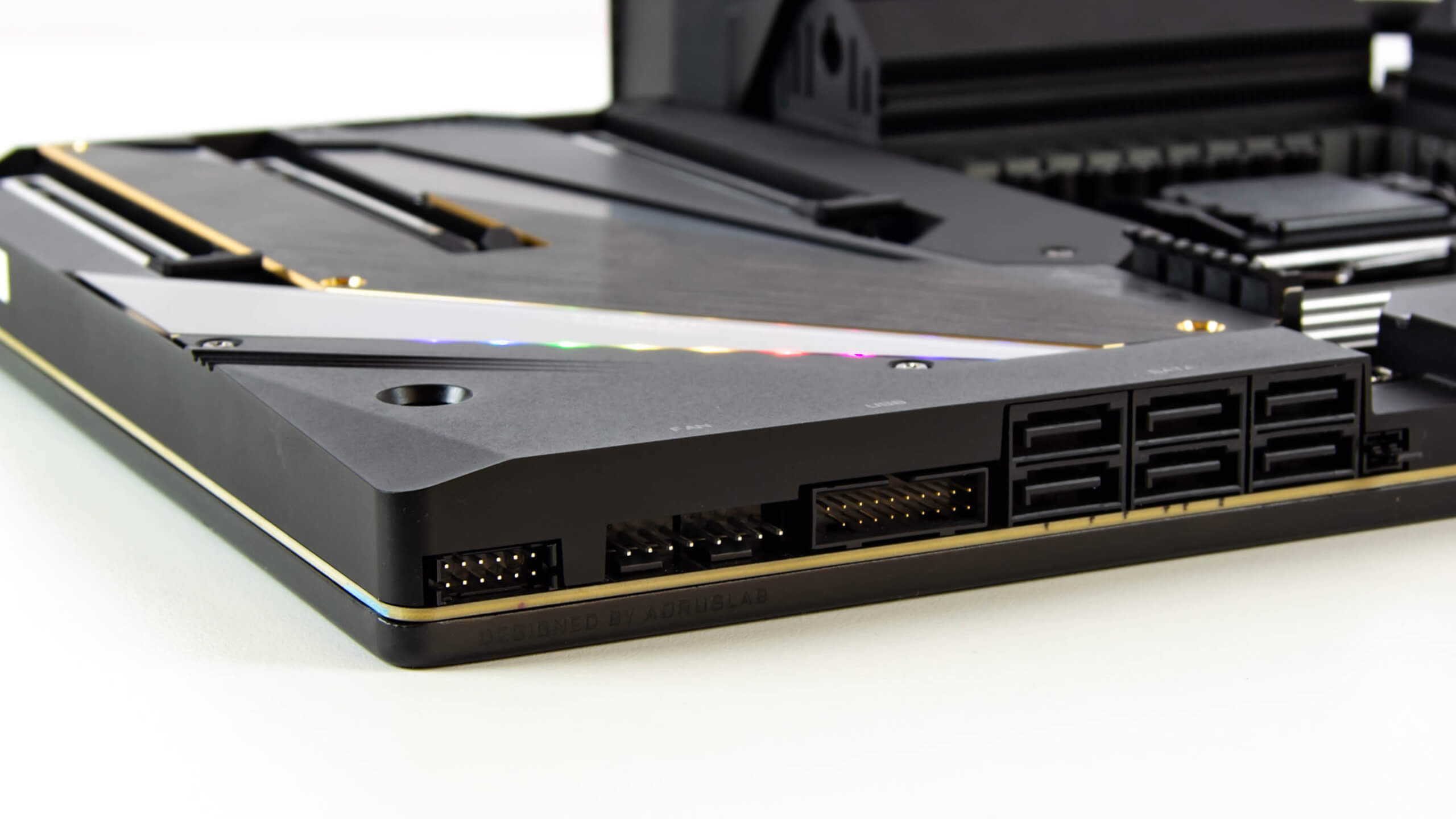

و بنفس التصميم السابق فأن موصلات SATA و موصلات USB تأتى مخبأة فى الجانب الأيمن للوحة Xtreme

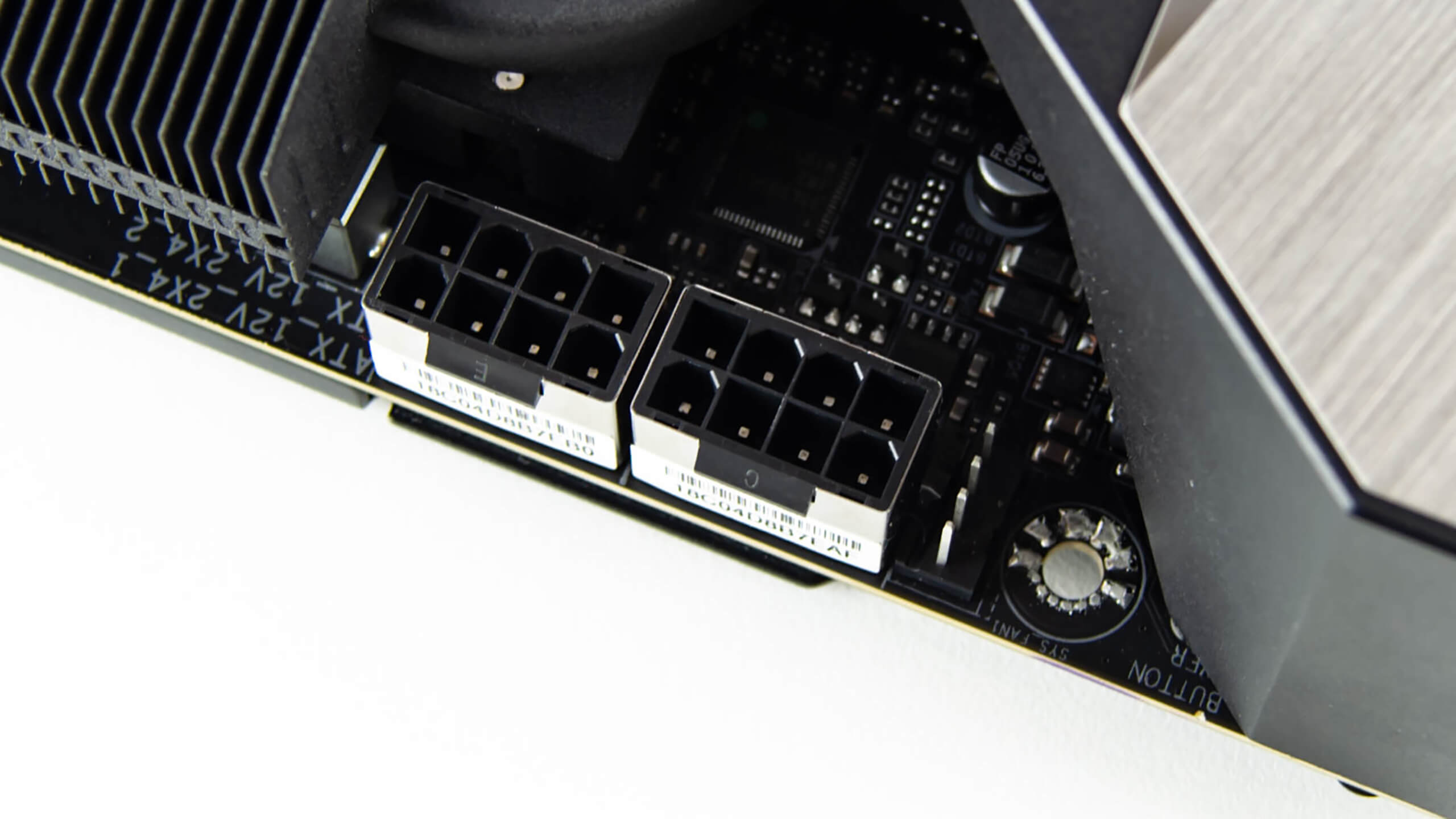

تقريبا هذا هو الموصل الوحيد المكشوف على اللوحة أن لم أكن مخطىء فهو موصل طاقة المعالجات و تأتى اللوحة Aorus Xtreme بموصلين 8 بن و كان من الممكن اضافته للجانب الأيمن مثلما تفعل EVGA فى لوحة DARK التى تأتى كافة المقابس أفقية

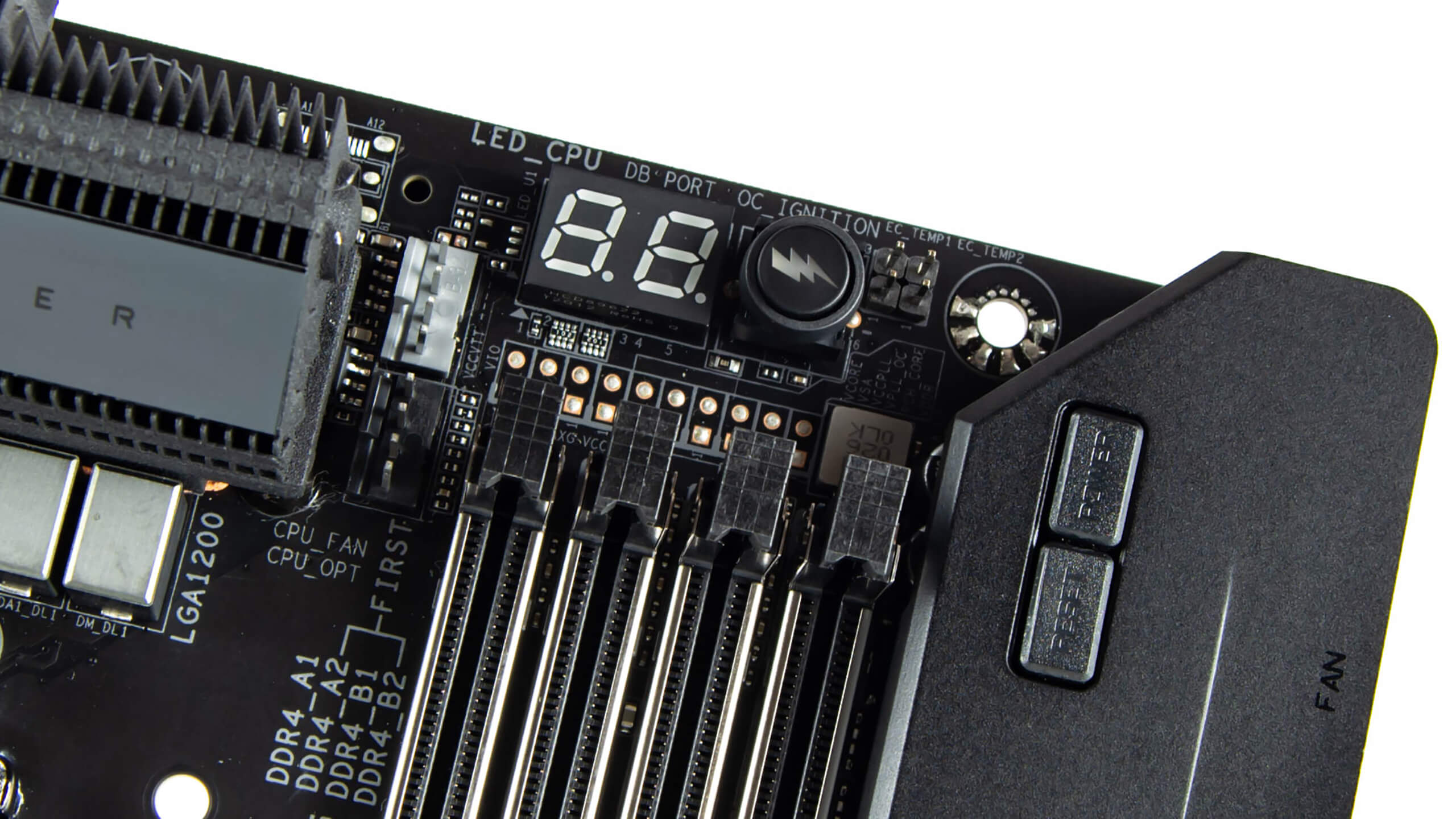

مثل أغلب اللوحات الرئيسية فى الفئة العليا ستجد مفاتيح تشغيل و أعادة التشغيل فى الجزء العلوى من اللوحة لأول اختبار بعد الشراء خارج الصندوق و نرى أيضا شاشة اظهار أخطاء الأقلاع و أن لم تكن محترف فى رفع تردد التشغيل فالمفتاح OC Ignition يقوم بعملية كسر سرعة تلقائية

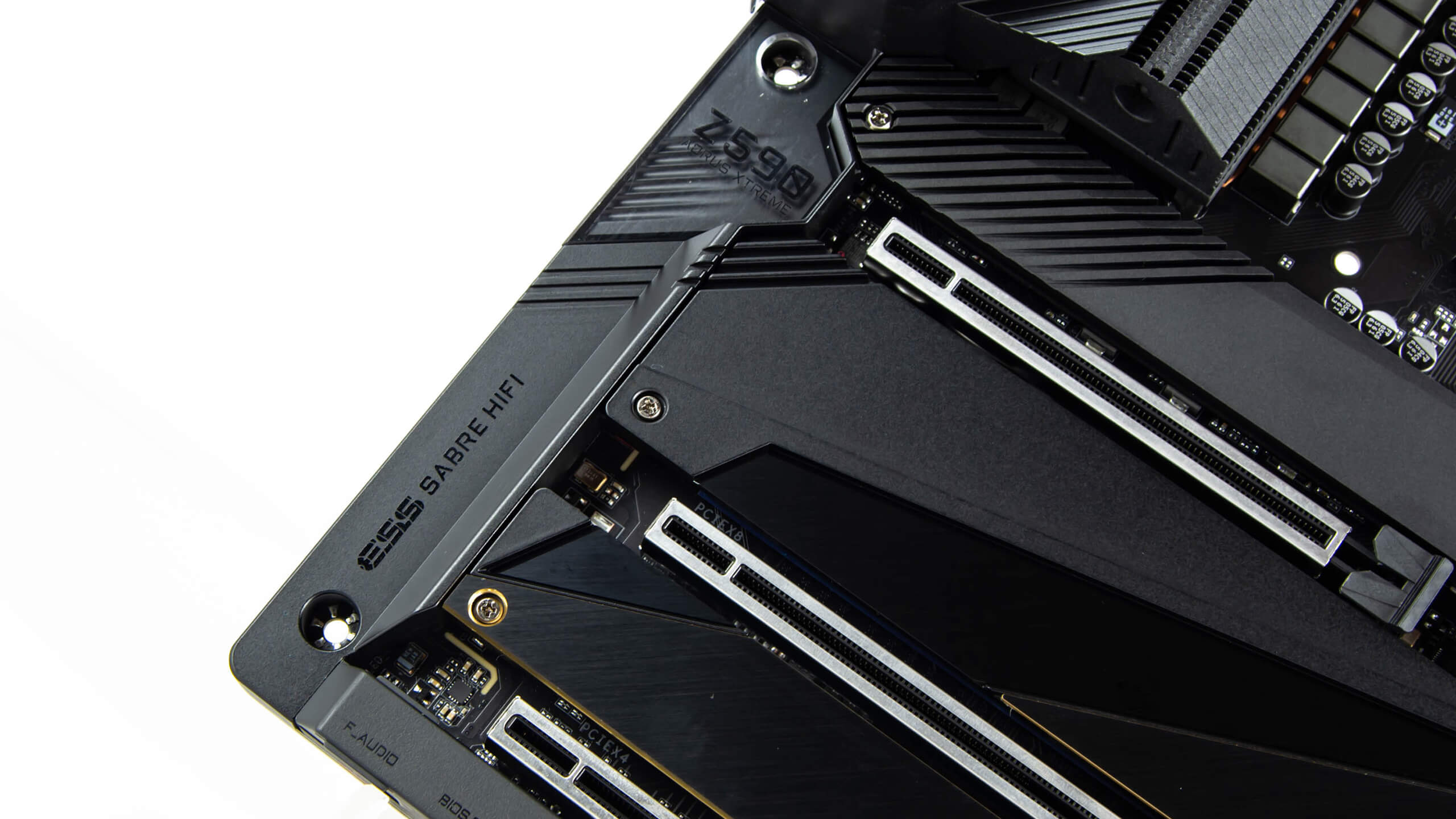

التقنيات الصوتية فى اللوحة الرئيسية عديدة فهى تحمل رقاقة Realtek ALC1220 التى توفر صوت عالى الوضوح 7.1 و قد تم تعزيزها مع بعض الكثفات عالية الجودة من شركة WIMA و مكثفات صوتية Fine Gold من شركة Nichicon لضمان الاستمتاع بجودة صوت تضاهى استديوهات الصوت المتخصصة مع مكبر صوت ذكى يقوم تلقائياً برصد مقاومة سماعات الرأس التى تستخدمها و ذلك لتقديم أفضل الآليات الصوتية المناسبة و هو ما يمنع العديد من المشاكل مثل انخفاض الصوت و تشتته هذا بالاضافة الى وجود محول الإشارات الصوتية ESS SABRE DAC ES9118 فكل هذه التقنيات تجعل تجربة الصوت على اللوحة الرئيسية تجربة رائعة و جودة صوت معتمدة من Hi-Res Audio ، مما يعني أن اللوحة قادرة على إعادة إنتاج ترددات تصل إلى 40 كيلو هرتز أو أعلى مما يضمن للمستخدم أفضل جودة صوت في جميع الأوقات.
اما DTS codecs يعيد إنشاء تجربة صوت ثلاثية الأبعاد أصلية ودقيقة من حيث المساحة للألعاب عبر أي سماعات رأس أو مكبرات صوت. يدعم الصوت القائم على القناة والصوت القائم على الكائن. يوفر معايرة شاملة لمجموعة من سماعات الرأس ومكبرات الصوت. يوفر تحسينات ما بعد المعالجة وضبط مستوى الجهاز

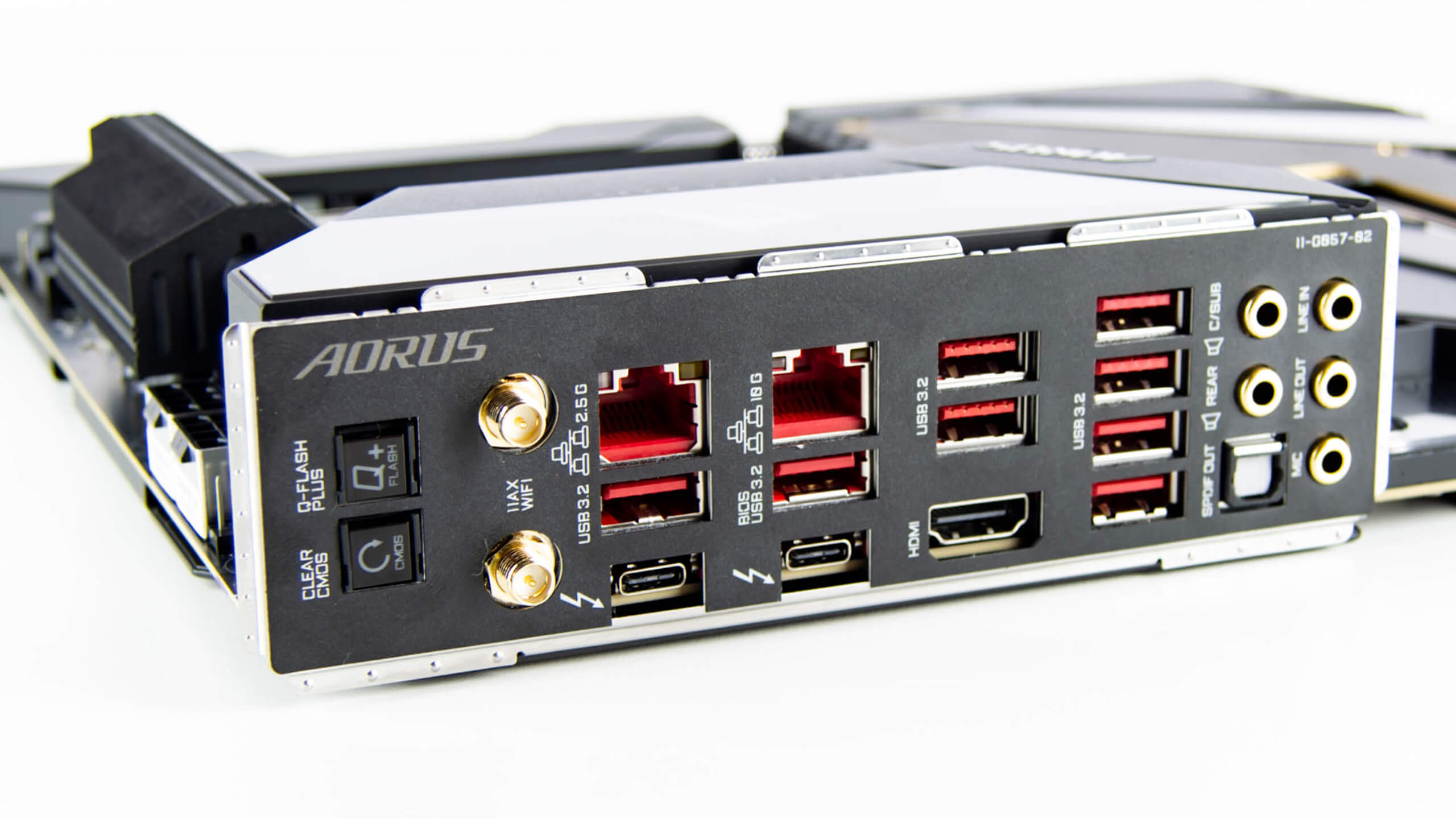

من القواعد الجيدة فى أى لوحة رئيسية عند النظر الى لوحة الإدخال / الإخراج الخلفية ، كلما زاد عدد الموصلات دل ذلك على جودة اللوحة و يبدو هنا صحيحا فى Aorus Xtreme فهي تأتي مع درع إدخال / إخراج خلفي مثبت مسبقًا من أجل الراحة. يوجد زر CMOS و Q-Flash + الواضح ان في الجزء الخلفي من I / O كالمعتاد ، ولكن الأمر الأكثر إثارة للاهتمام هنا هو أن تحديث BIOS يمكن القيام به دون الحاجة إلى وحدة معالجة مركزية وذاكرة وبطاقة رسومات.
إلى جانب ذلك ، ستجد موصلات هوائي 2T2R وموصلان من نوع Thunderbolt 4 Type-C يدعمان أيضًا USB 3.2 Gen2 بسرعة تصل الى 40 Gbit/s و يبدو أن Thunderbolt 4 هي تقنية كبيرة على مجموعة شرائح Z590 أيضًا مثل 8 منافذ USB بأشكال 3.2Gen1 و Gen2 و 2.0 العادي (2 و 4 و 2 على التوالي). علاوة على ذلك ، لدينا موصلا RJ-45 للشبكات المنزلية المتطورة 10G Aquantia و 2.5G Intel للاتصالات والمقبس الخاص بموصلات الأحهزة السمعية
