مراجعة البطاقة الرسومية Gigabyte RTX 3070 Gaming OC

Gigabyte RTX 3070 Gaming OC review

فتح صندوق Gigabyte RTX 3070 Gaming OC

بعد تقديم أكثر من مراجعة لبطاقات Gigabyte Gaming OC يبقى صندوق تغليف البطاقة الرسومية Gigabyte RTX 3070 Gaming OC صديق قديم لنا و يتميز بنفس نظرة عين التكنولوجيا التى تستخدمها Gigabyte على عبواتها و قد تعودنا عليه منذ سنوات مع تغيير بسيط فى ألوان الصندوق الى الألوان الداكنة Gigabyte RTX 3070 Gaming OC 2

خلفية الصندوق تحمل العديد من مميزات البطاقة الرسومية Gigabyte RTX 3070 Gaming OC و لا يوجد شىء اضافى يستحق الذكر داخل الصندوق

البطاقة الرسومية Gigabyte RTX 3070 Gaming OC تأتى بطول 286 مم و ارتفاع 115 مم و تعتمد على نظام التبريد المعروف Windforce 3X الذى يعتمد على ثلاثة مراوح تبريد

Gigabyte RTX 3070 Gaming OC 3

بعيد عن الصندوق و التغليف نتجه للبطاقة نفسها و التى تم تزويدها بالمعالج الرسومى Ampere على دقة تصنيع 8 نانوميتر و التى تعنى عملية انكماش و وضع عدد أكبر من الترانزستور فى مساحة اصغر مع 17.4 مليار ترانزيستور و 5888 نوى تظليل و 46 نواة RT و 184 نواة Tensor و تأتى البطاقة الرسومية Gigabyte RTX 3070 Gaming OC بذاكرة بسعة 8 GB من نوع GDDR6 بمعدل نقل بيانات 448.0 GB/s

Gigabyte RTX 3070 Gaming OC 4

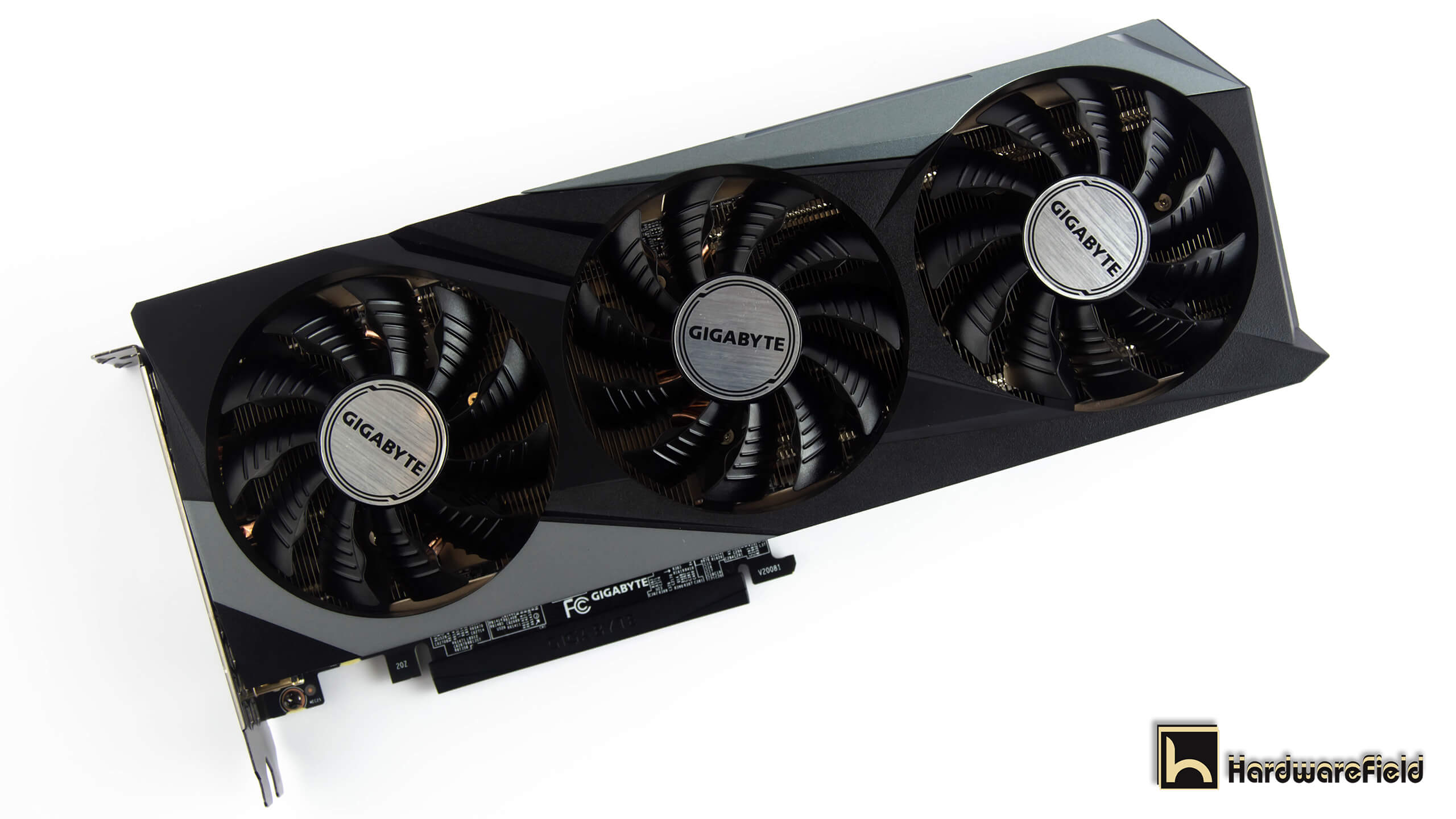

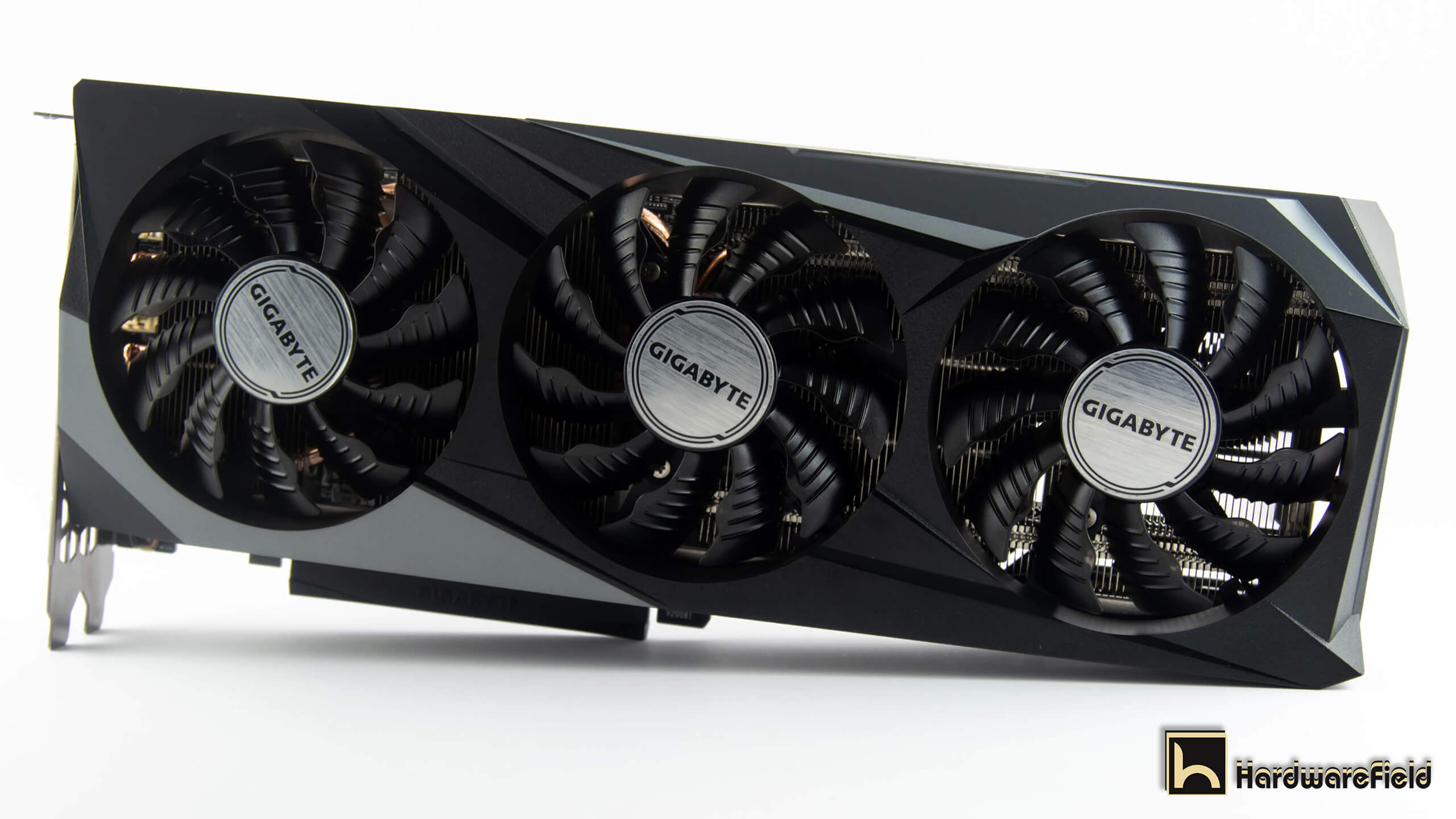

تصميم البطاقة لا يختلف كثيرا عن الجيل السابق و يبدو نفس الشكل تقريبا ونرى هنا البطاقة باللون الاسود مع قليل جدا من اللون الفاضى و لديها العديد من المميزات بخلاف الشكل فهى تأتى بثلاثة مراوح تبريد بقطر 80 ملليميتر لفاعلية تبريد قوية مع نظام التبريد الثورى Windforce 3X و تبقى المراوح متوقفة دون دوران حتى تصل درجة الحرارة الى 60 درجة ثم تعمل المراوح لتقوم بعملية التبريد اللازمة لخفض الحرارة بالفعل هذه التقنية Zero Fan موجودة من قبل و هى ايضا مستمرة مع تلك البطاقة لمضاعفة العمر الأفتراضى للمراوح التى تدور فى اتجاهات عكس بعضها لضمان توزيع الهواء على جميع النقاط الميتة على المشتت الحرارى

Gigabyte RTX 3070 Gaming OC 5

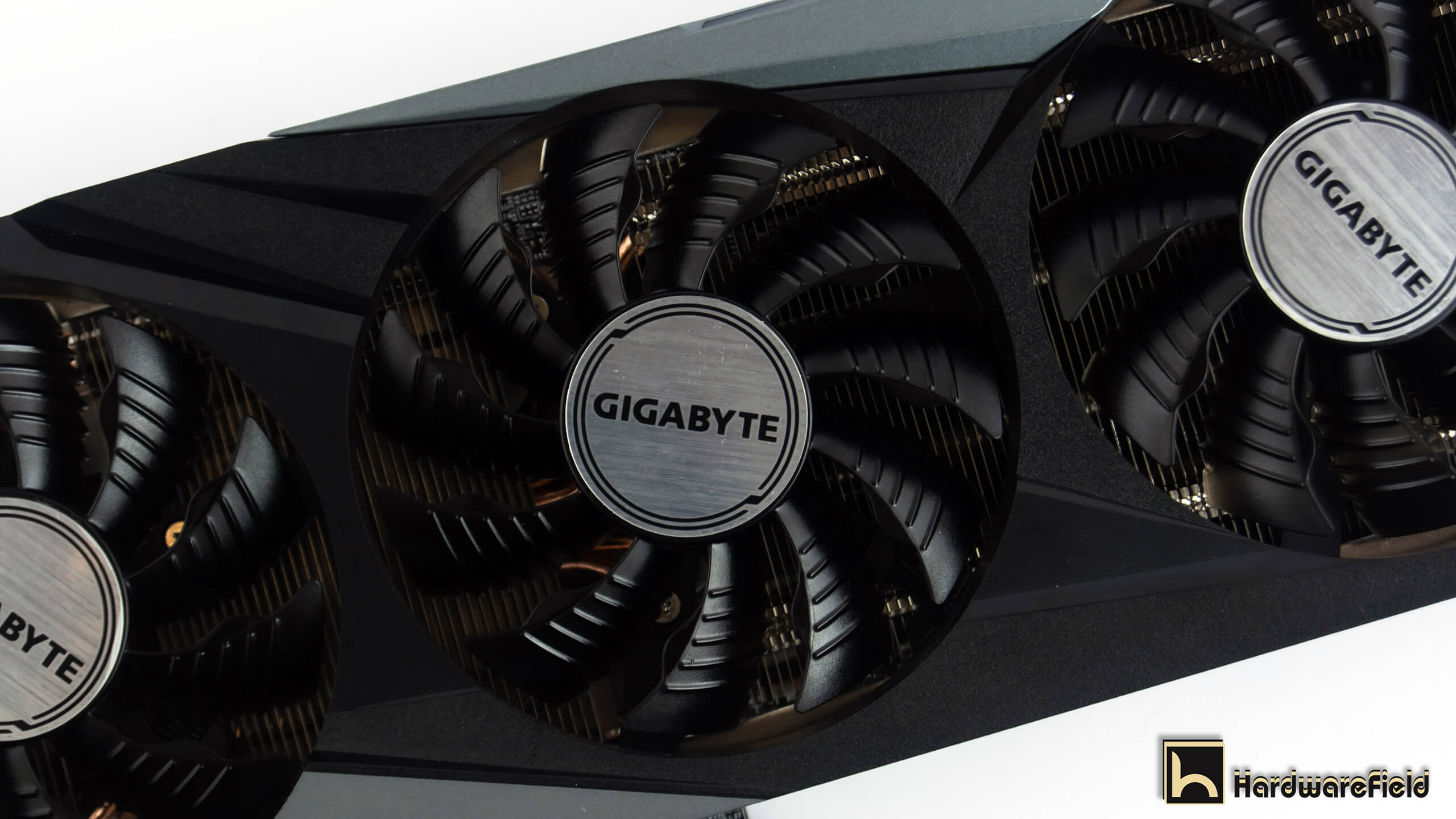

تتميز مراوح التبريد بتصميم ثلاثى الابعاد مع وجود أنحنائات فى ريشة المروحة لتقلل الأحتكاك بالهواء الذى يسبب الأزعاج لتصبح البطاقة الرسومية Gigabyte RTX 3070 Gaming OC هادئة و لفاعلية تبريد أكثر و الحفاظ على تدفق أكبر كمية هواء تعمل المروحتين فى الأطراف فى اتجاه و المروحة فى المنتصف تعمل فى اتجاه عكسى حتى لا يتم فقد أى كمية من الهواء المتدفق الى مشتت البطاقة الرسومية.

Gigabyte RTX 3070 Gaming OC 6

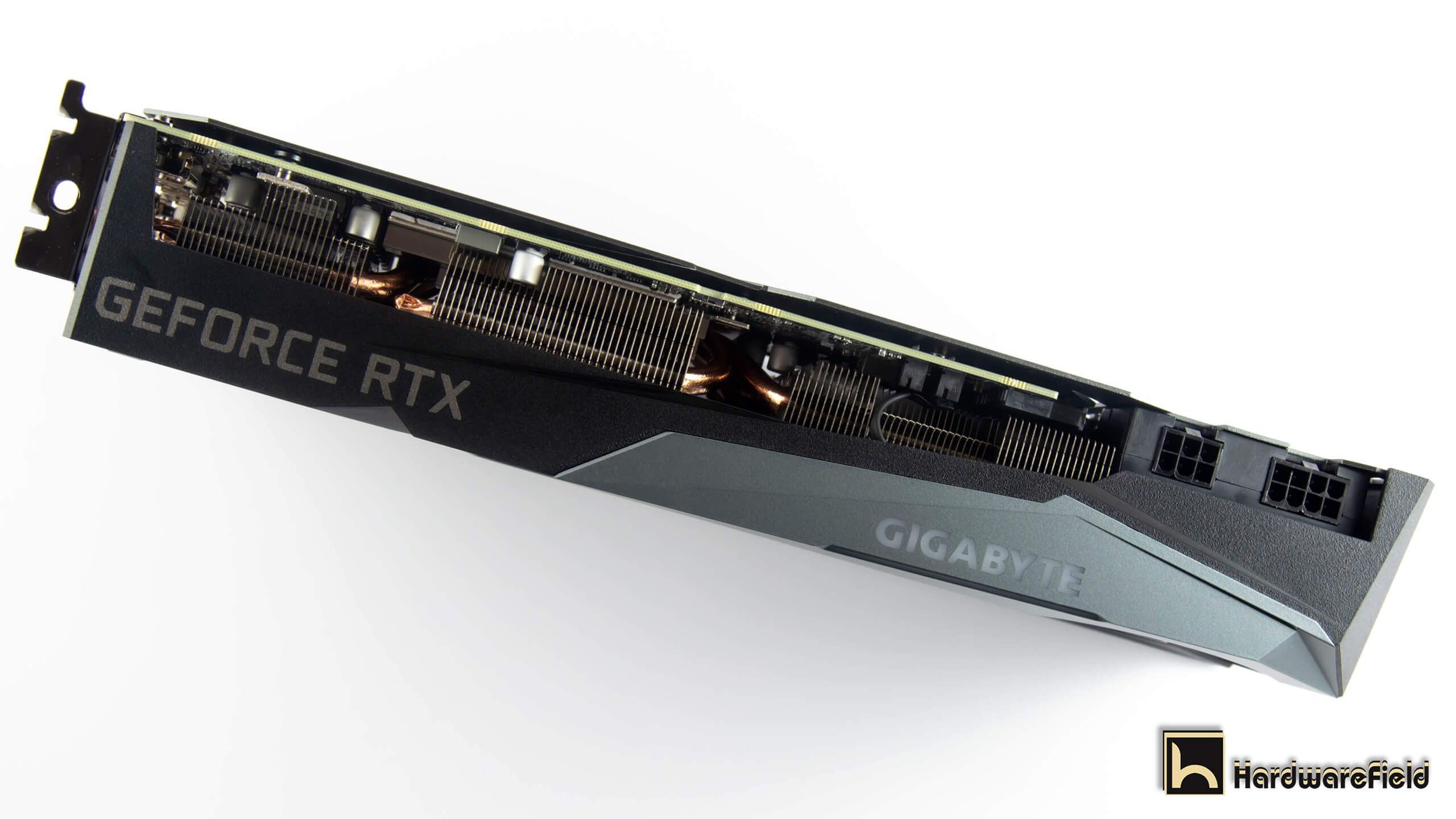

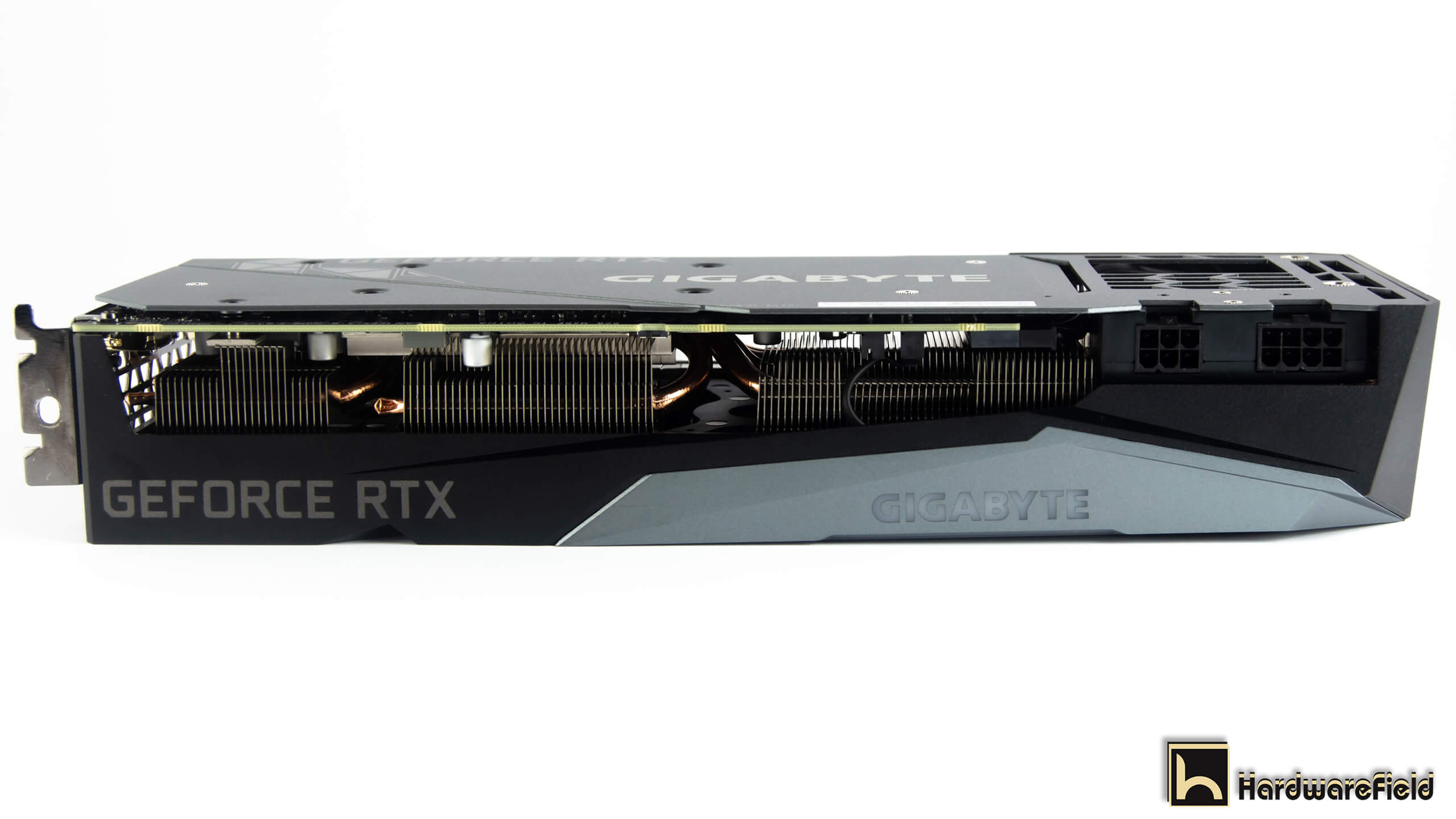

الجزء العلوى من البطاقة ميزن بشعار Gigabyte و الذى يضىء بالوان مختلفة و يمكن التحكم فى الاضاءة من خلال تطبيق RGB Fusion و عند نهاية البطاقة نرى شعار Geforce RTX و لكنه غير مضىء و يبدو ان الاضاءة فى هذه البطاقة تبدو قليلة و هو شىء جيد للمستخدمين الذين يفضلون الامور تبقى هادئة و نرى سمك البطاقة 51 مم و هو سمك أعتبره جيد عكس البطاقات الرسومية الضخمة التى تتطلب حيز أكبر داخل الصندوق و يسبب حجم زيادة فى وزنها و يتطلب كل ذلك مسند للبطاقة حتى لا تتسبب فى تلف منفذ PCIe

Gigabyte RTX 3070 Gaming OC 7

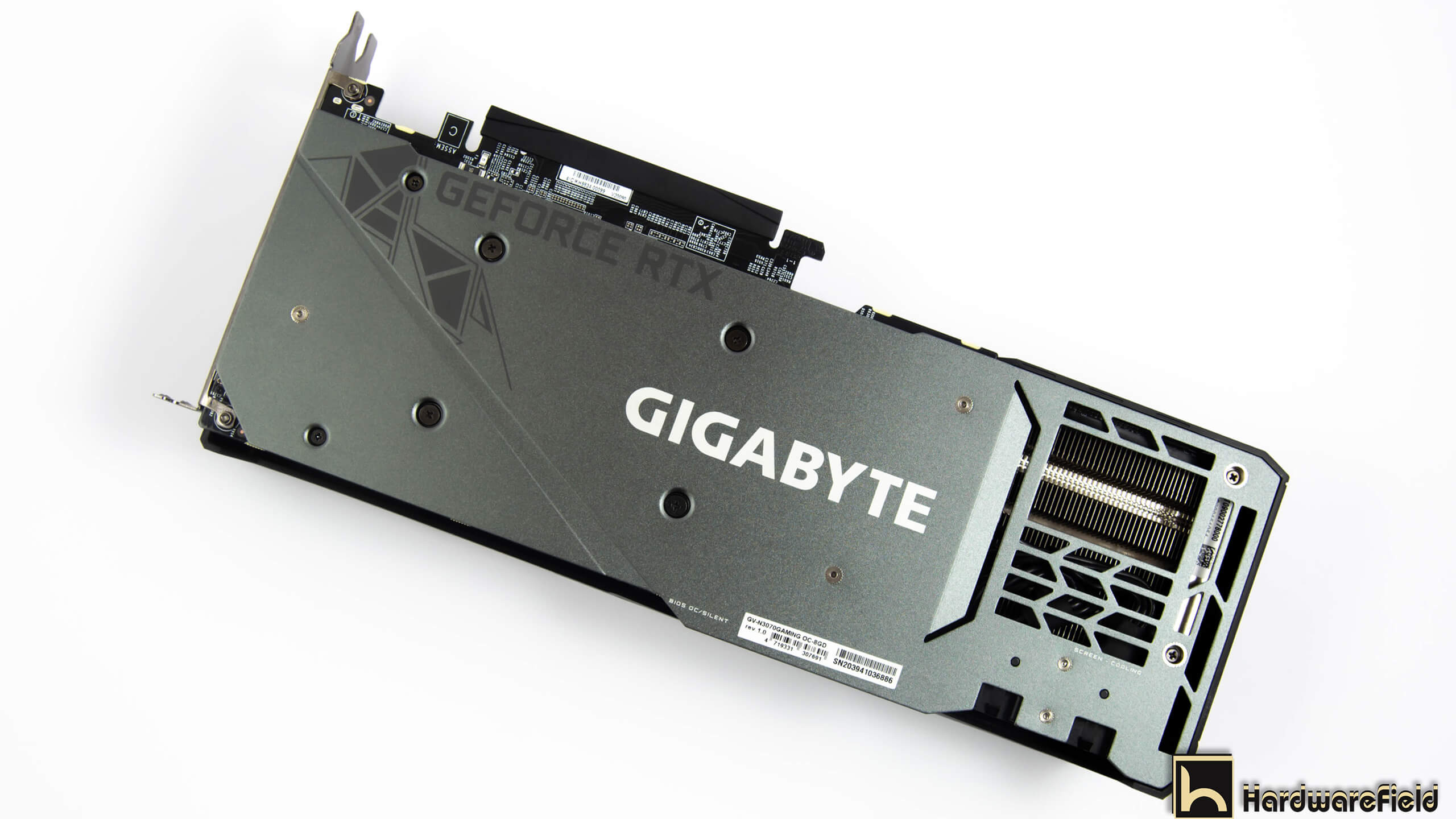

و بالنظر الى الجزء الخلفى تجد لوح من الالومنيوم مثل جميع بطاقات RTX 30 التى رأيناها و يعمل على تشتيت الحرارة و تبريد لوحة الدوائر من الجزء الخلفى و غير ذلك فهو يضيف مزيد من الصلابة للبطاقة الرسومية Gigabyte RTX 3070 Gaming OC و تحتوى نهاية البطاقة على جزء مفرغ يساعد فى سلاسة مرور الهواء عبر مشتت البطاقة

Gigabyte RTX 3070 Gaming OC 8

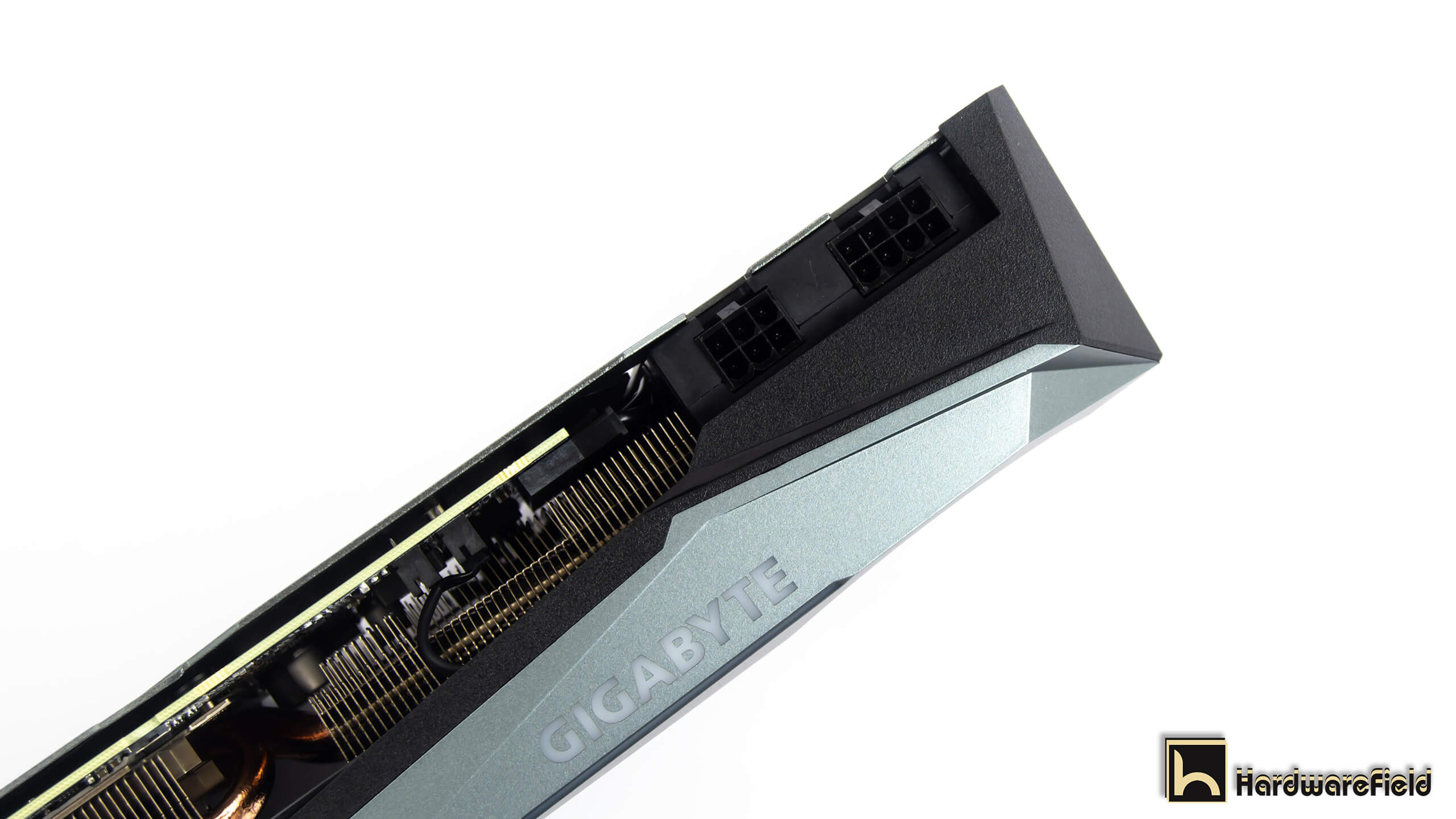

يتم امداد البطاقة الرسومية بالطاقة من خلال منفذين طاقة 8+6 تمتد الى محول داخلى لمنافذ لوحة الدوائر الأصلية للبطاقة و سوف يظهر ذلك فى السطور التالية و مزود الطاقة الموصى به مع هذه البطاقة يجب أن لا يقل عن 650 واط

Gigabyte RTX 3070 Gaming OC 9

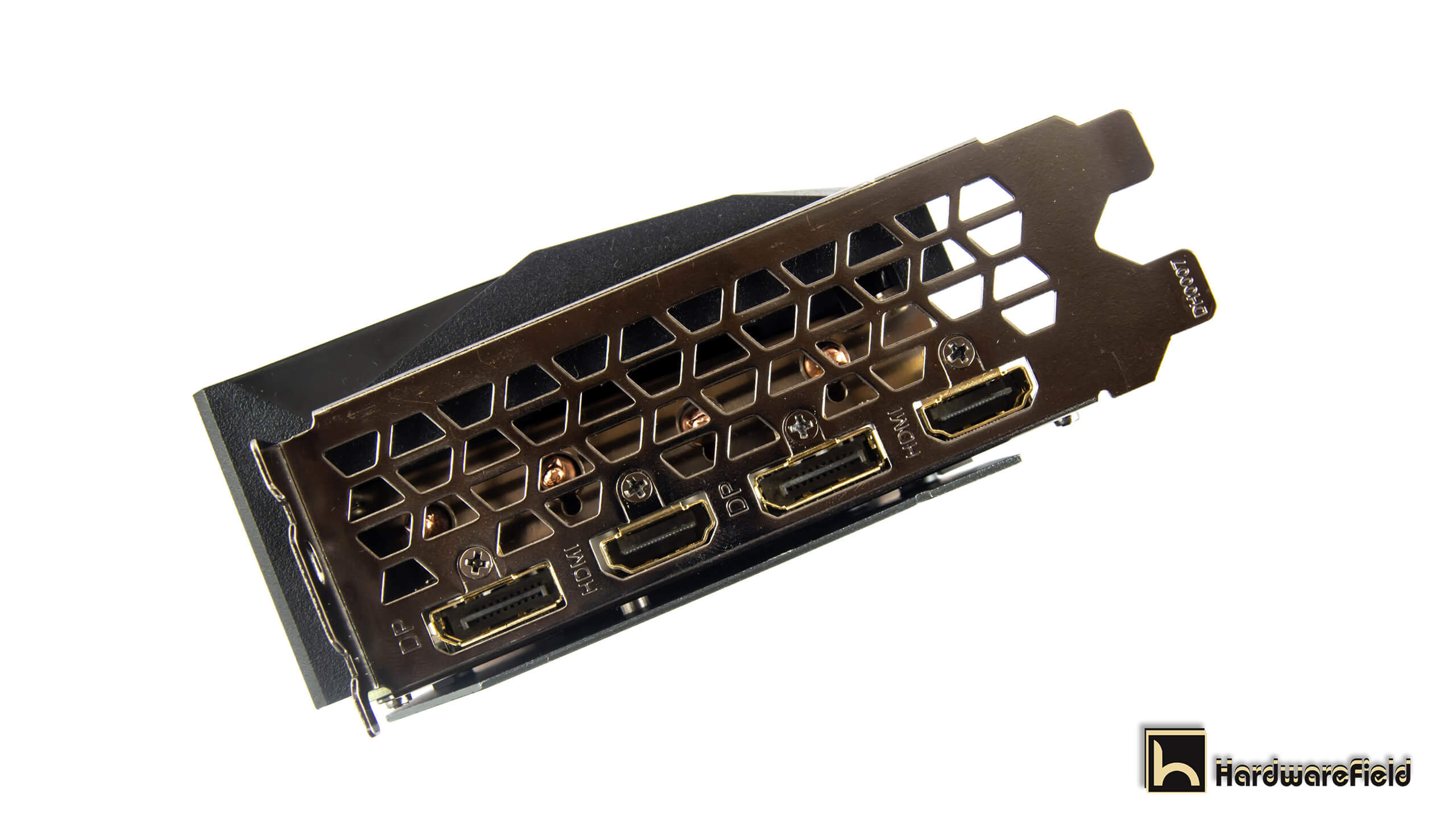

الموصلات هى أمر هام فقد كانت بعض بطاقات الجيل السابق تحتوى على موصل HDMI واحد فقط لكن الأن هناك تطور فى الموصلات حيث تحتوى بطاقة Gigabyte RTX 3070 Gaming OC على منفذين DisplayPort 1.4 ومنفذين HDMI 2.1. يُعد معدل نقل HDMI الضخم بمثابة نعمة لأولئك الذين لديهم لوحات عالية الدقة ومعدل تحديث عالي.

Gigabyte RTX 3070 Gaming OC 10

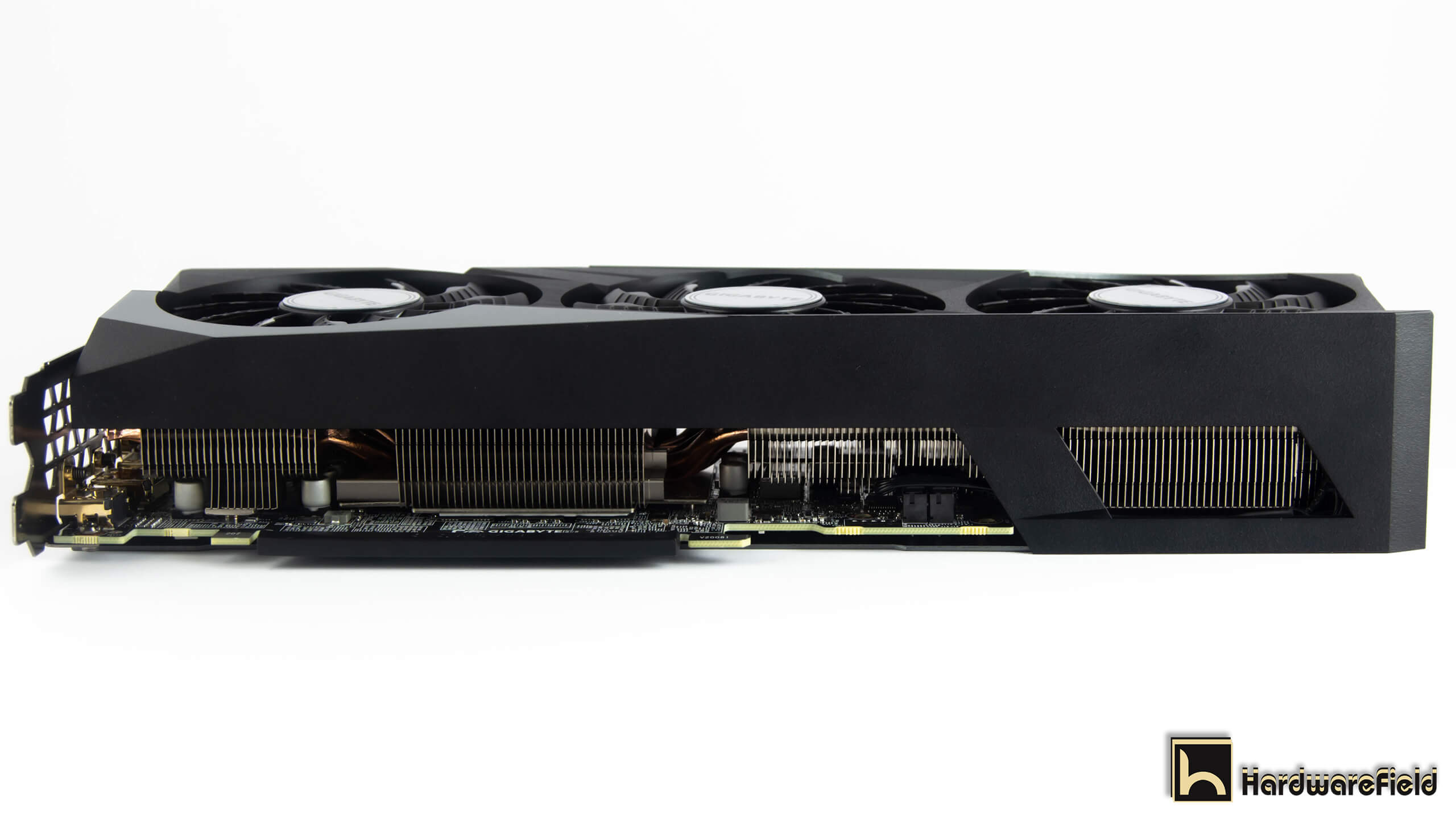

تحت الغطاء يوجد مشتت معدنى يتخلله خمسة أنابيب نحاسية متصلة مباشرة بالمعالج الرسومى للحفاظ على درجات حرارة البطاقة الرسومية منخفضة و لدينا بالفعل صور أخرى من الداخل فقط تابع قراءة المراجعة.

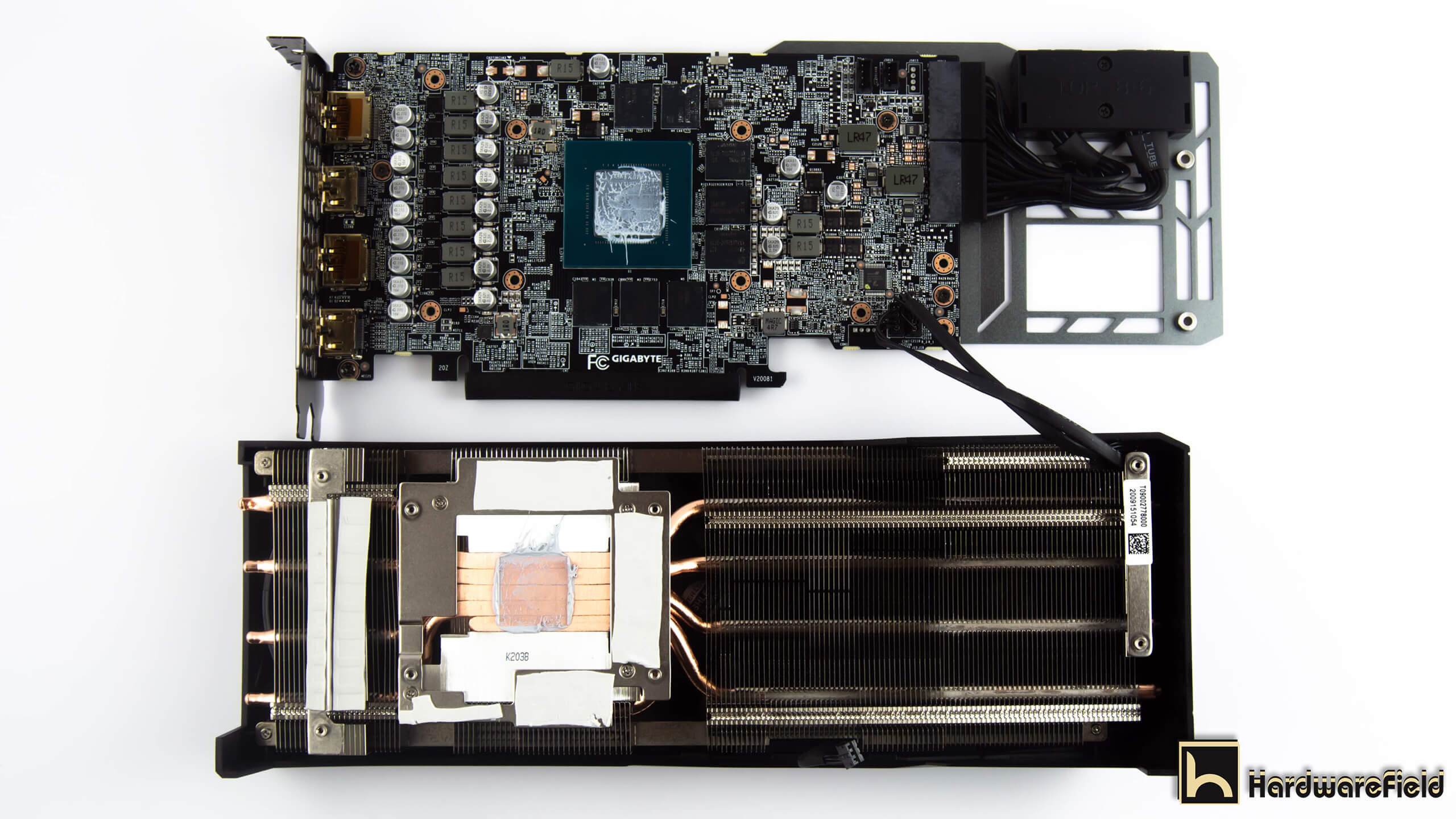

هنا يتم عرض البطاقة من الداخل و توضيح أقرب للمشتت المستخدم من Gigabyte الذى يحتوى على خمسة انابيب نحاسية للتبريد باتصال مباشر مع المعالج الرسومى و أيضا تبريد دوائر الطاقة و شرائح الذاكرة بشكل جيد و نلاحظ ان لوحة دوائر البطاقة أقل طول من المبرد نتيجة لوضع محول منافذ الطاقة بدلا من وجودها فى المنتصف

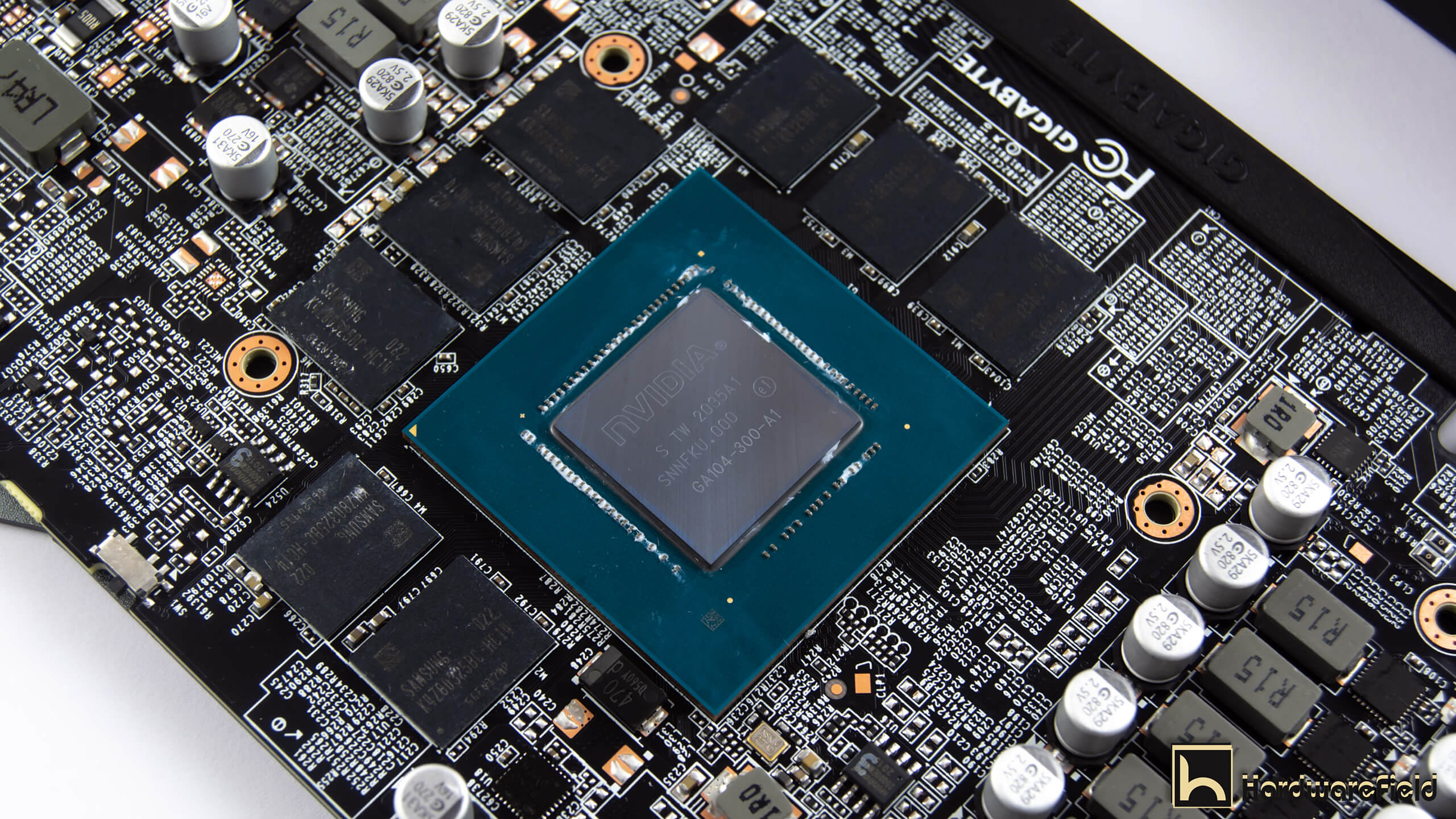

المعالج الرسومى GA104 من Nvidia و هو الثالث فى ترتيب المعالجات الرسومية التى تأتى مع معمارية Ampere و الذى تم انتاجه على دقة تصنيع 8 نانوميتر فى مسبك Samsung و يبلغ عدد الترانوستور فيه 17.4 مليا مع حجم قالب 392 مم².

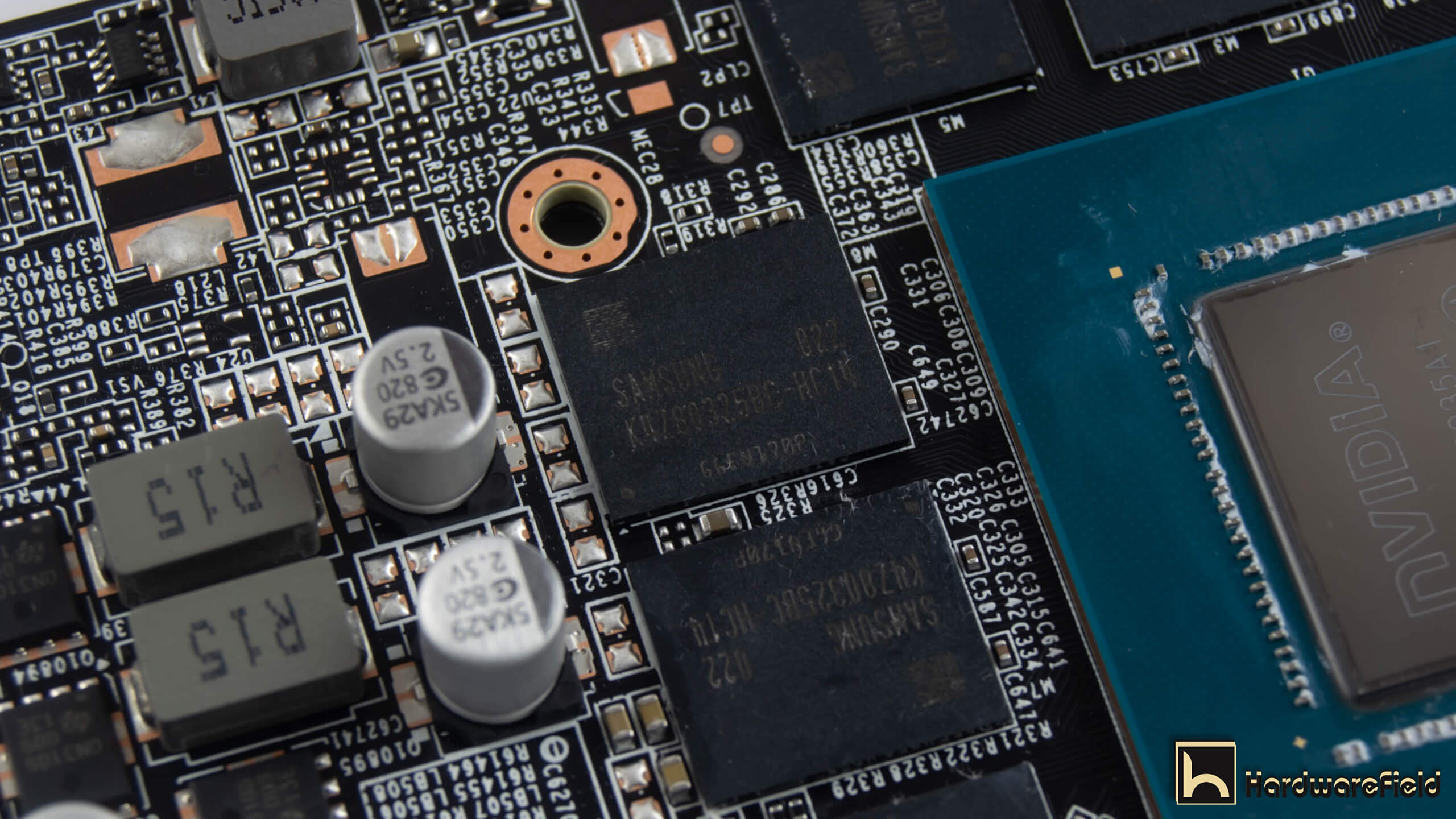

تم تصنيع شرائح الذاكرة GDDR6 بواسطة Samsung وتحمل رقم الموديل K4Z80325BC-HC14. تم تحديدها للعمل بسرعة 1750 ميجاهرتز (14 جيجابت في الثانية GDDR6 ).

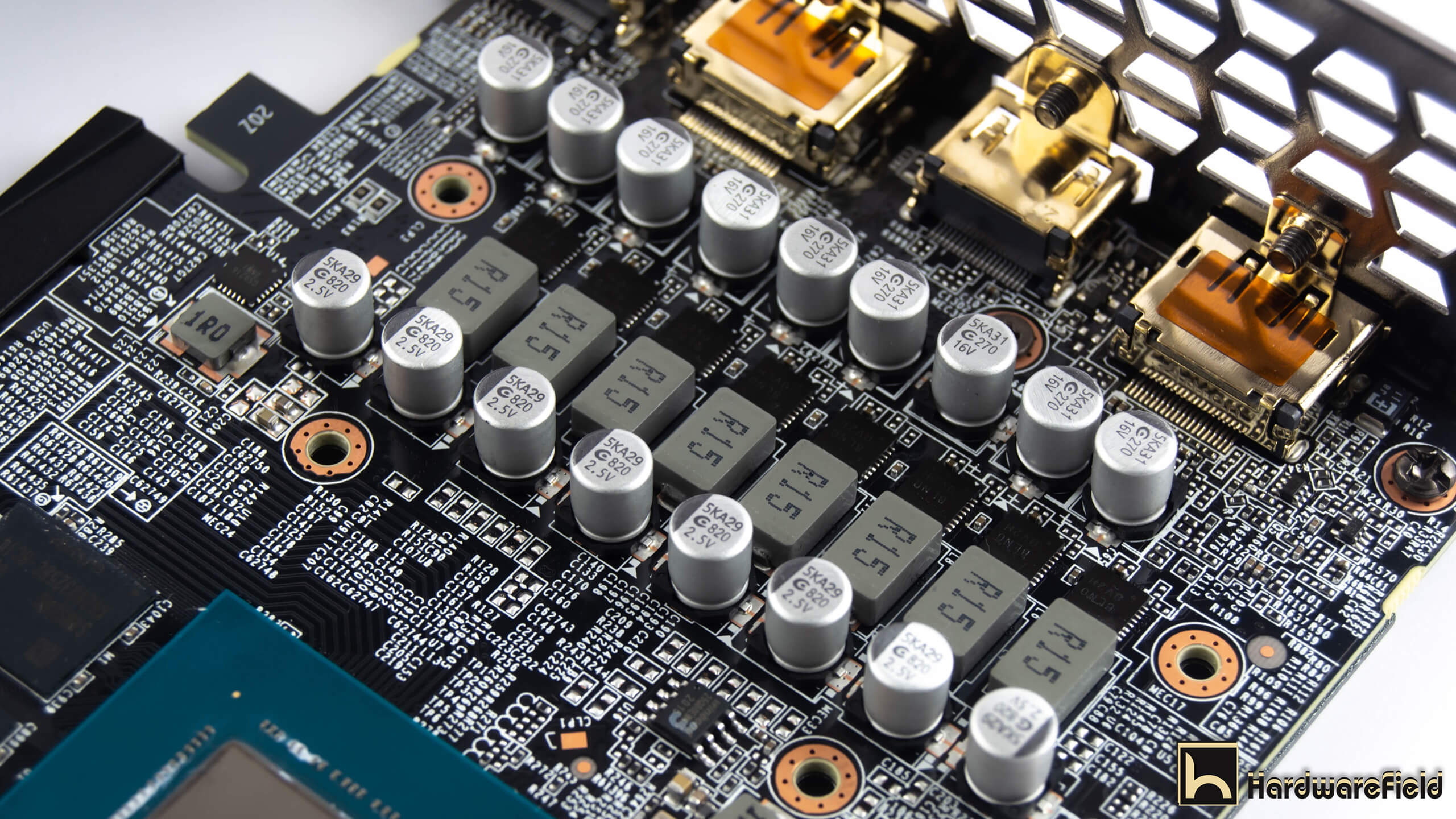

تتكون وحدة توزيع الجهد من 9 مراحل طاقة و يتم ادارتهم بواسطة وحدة تحكم UPI uP9512R مع الأعتماد على خوانق للمعالج الرسومى DrMOS من Alpha و Omega AOZ5311

بعد أستعراض البطاقة ننتقل للحديث عن الأختبارات فى صفحاتنا التالية
