البطاقة من الداخل
بعد فك اجزاء البطاقة للتعرف على مكونات لوحة الدوائر و مكونات التبريد امامكم صورة لتبريد البطاقة المكون من حمسة من الانابيب الحرارية الملامسة مباشرة لنواة المعالج الرسومى و تقوم هذه الانابيب بنقل الحرارة الى مجموعة من الزعانف الالومنيوم المتراصة بجوار بعضها و تقوم المراوح بدورها بتشتيت هذه الحرارة بعيدا عن البطاقة و يسمى هذا التبريد DirectCU III الحصرى لدى ASUS و يزيد كفاءة تبريد البطاقة بنسبة 30% عن النسخ القياسية.
مراوح بأجنحة ثلاثية الشفرات بمستوى ضوضاء 0dB حائزة على براءة إختراع، ويقدم التصميم الجديد للمراوح أقصى تدفق للهواء وضغط ساكن أفضل بنسبة 105% فوق خافض الحرارة، في حين تعمل بهدوء أكبر ثلات مرات من البطاقات المرجعية. كما تتيح لك المروحة ذات مستوى الضوضاء 0dB التمتع بالألعاب في صمت تام وتجعل هذه المميزت البطاقات المزودة بتكنولوجيا DirectCU III هي الأكثر برودة وهدوءاً في السوق.

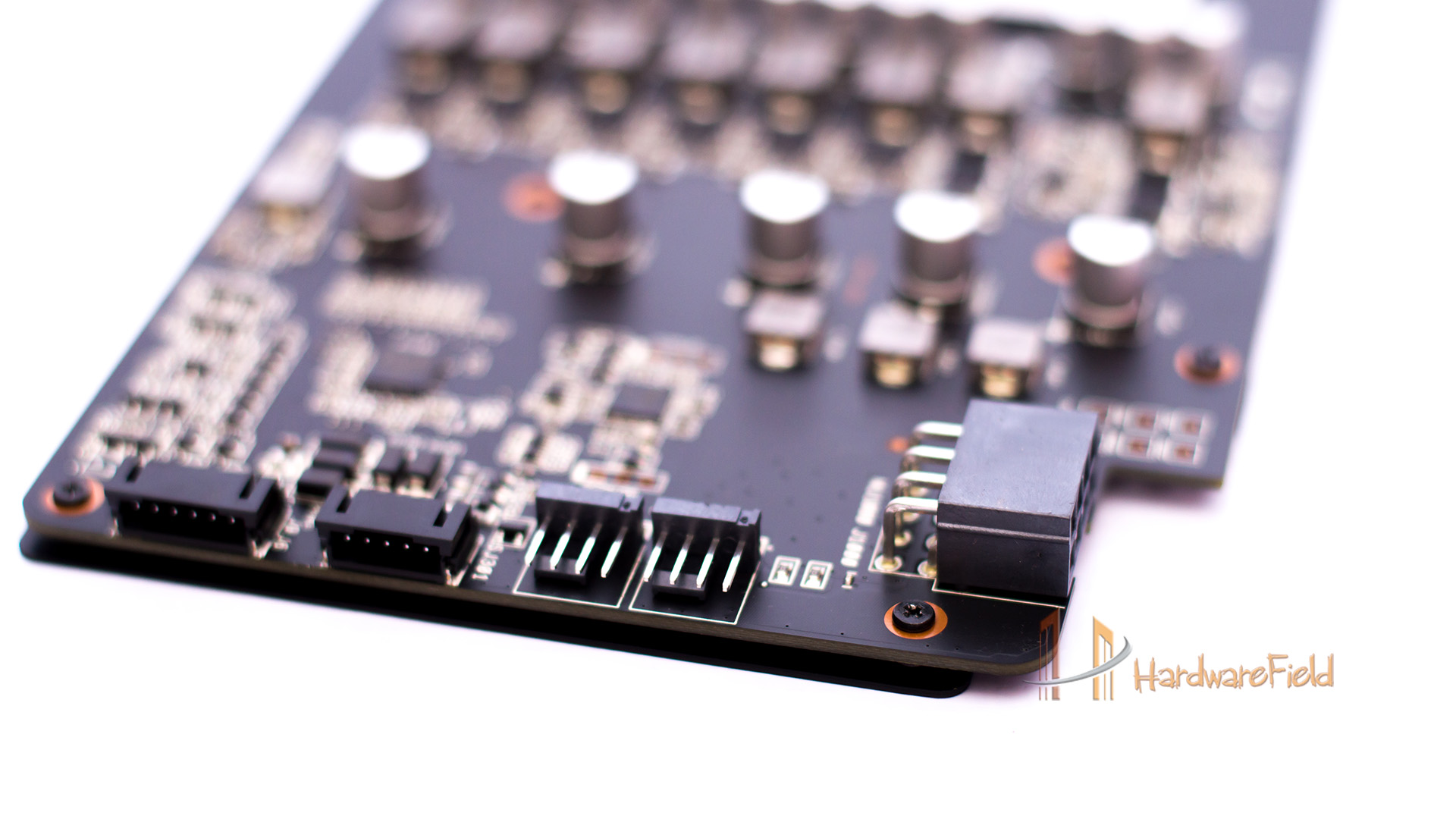

مازال الحديث عن التبريد و يمكن توصيل مراوح اضافية بالبطاقة نفسها حتى و ان كانت هذه المراوح مثبتة بصندوق الجهاز و يمكن التحكم فى سرعة هذه المراوح عن طريق البرنامج المسئول عن ادارة عمل البطاقة.

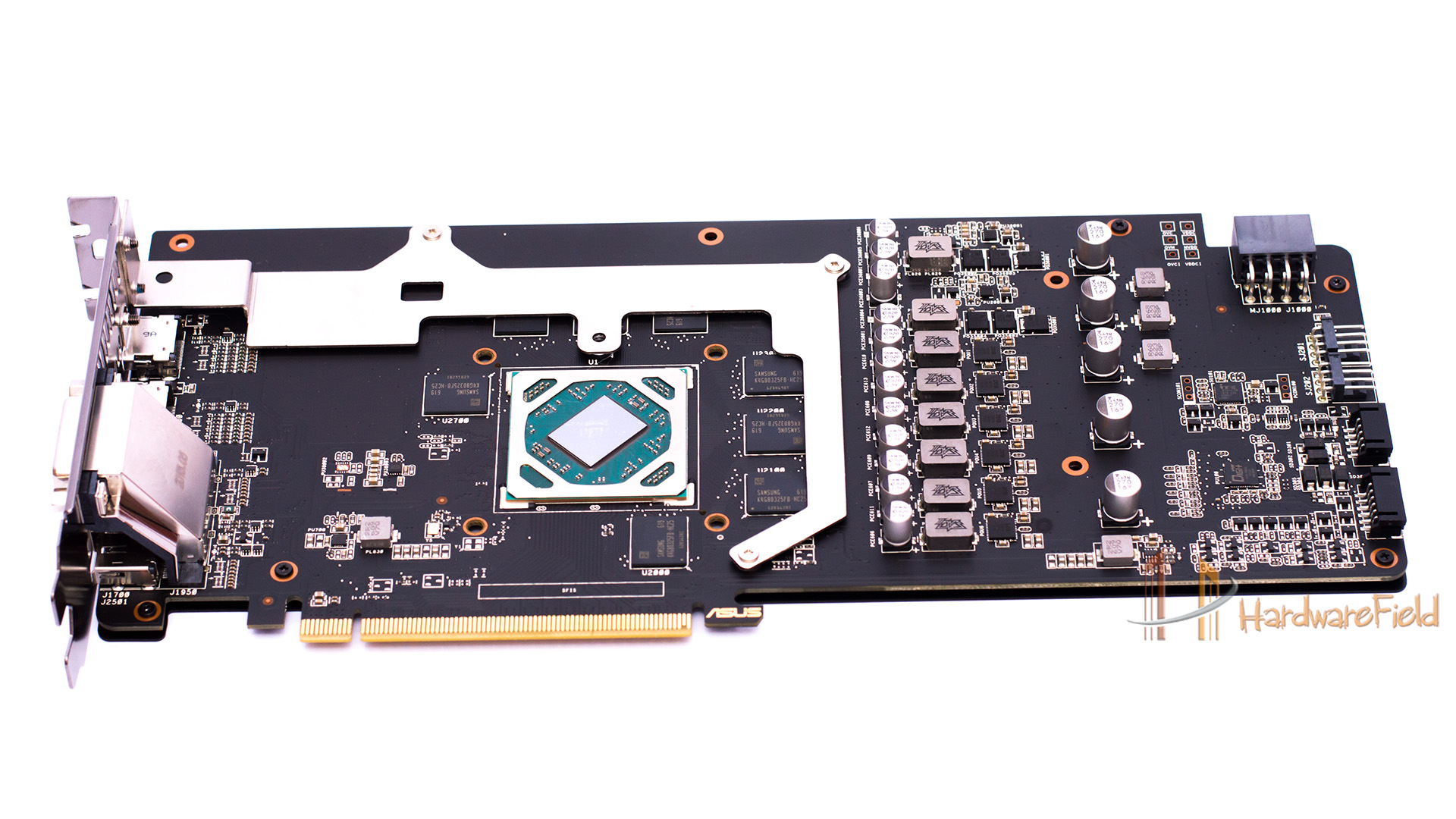

و هنا تظهر لوحة الدوائر المطبوعة و التى تتميز بعدم قابليتها للخدش و تحتوى على دوائر الطاقة و المعالج الرسومى و شرائح الذاكرة و سوف اذكرهم تفصيليا.
تستخدم البطاقة 6 + 1 مرحلة من مراحل الطاقة الفائقة لتضيف للبطاقة الجودة و العمر الاطول و الكفاءة

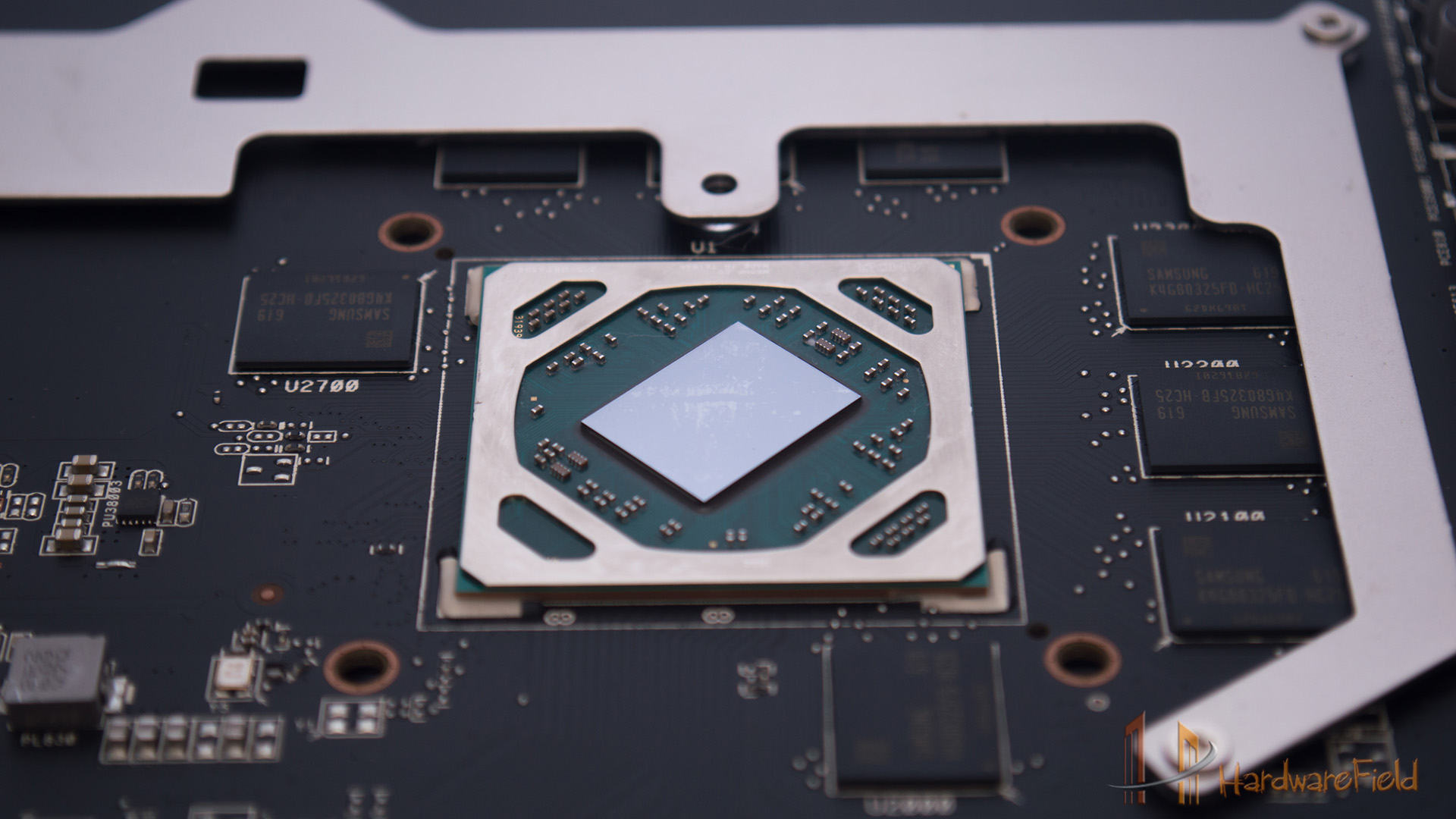

المعالج الرسومى الخاص بالبطاقة الرسومية Polaris
تستخدم Asus شرائح الذاكرة لخاصة بالبطاقة من انتاج شركة Samsung و المعروف عنها قدرتها العالية فى كسر السرعة و استقرار اداء البطاقة بشكل كبير.

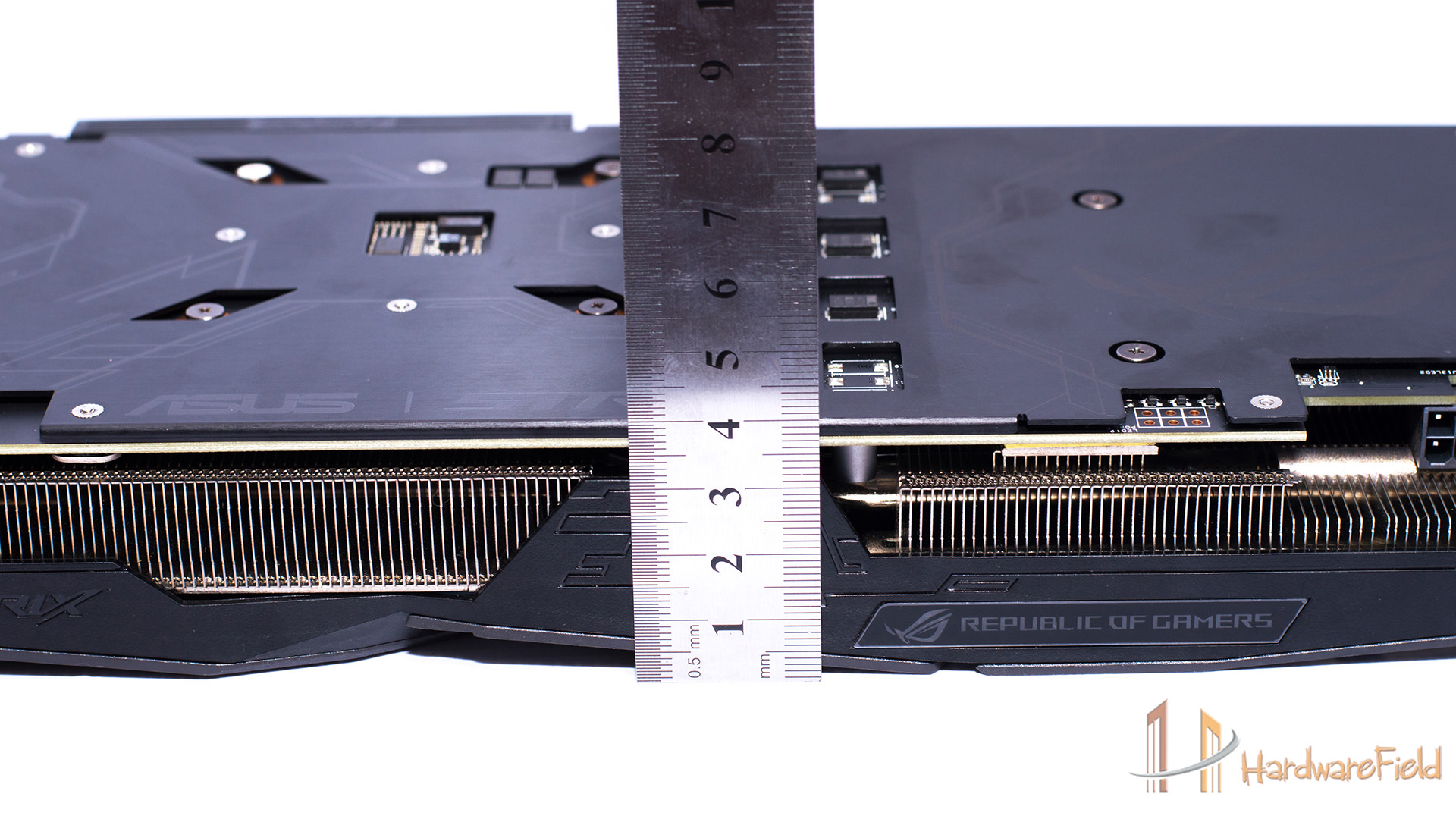

بعد فحص البطاقة ظاهريا و داخليا اعرض الان ابعاد البطاقة التى تأتى بطول يصل الى 30 سنتيميتر و ارتفاع 14.5 سنتيميتر و سمك 4 سنتيميتر
