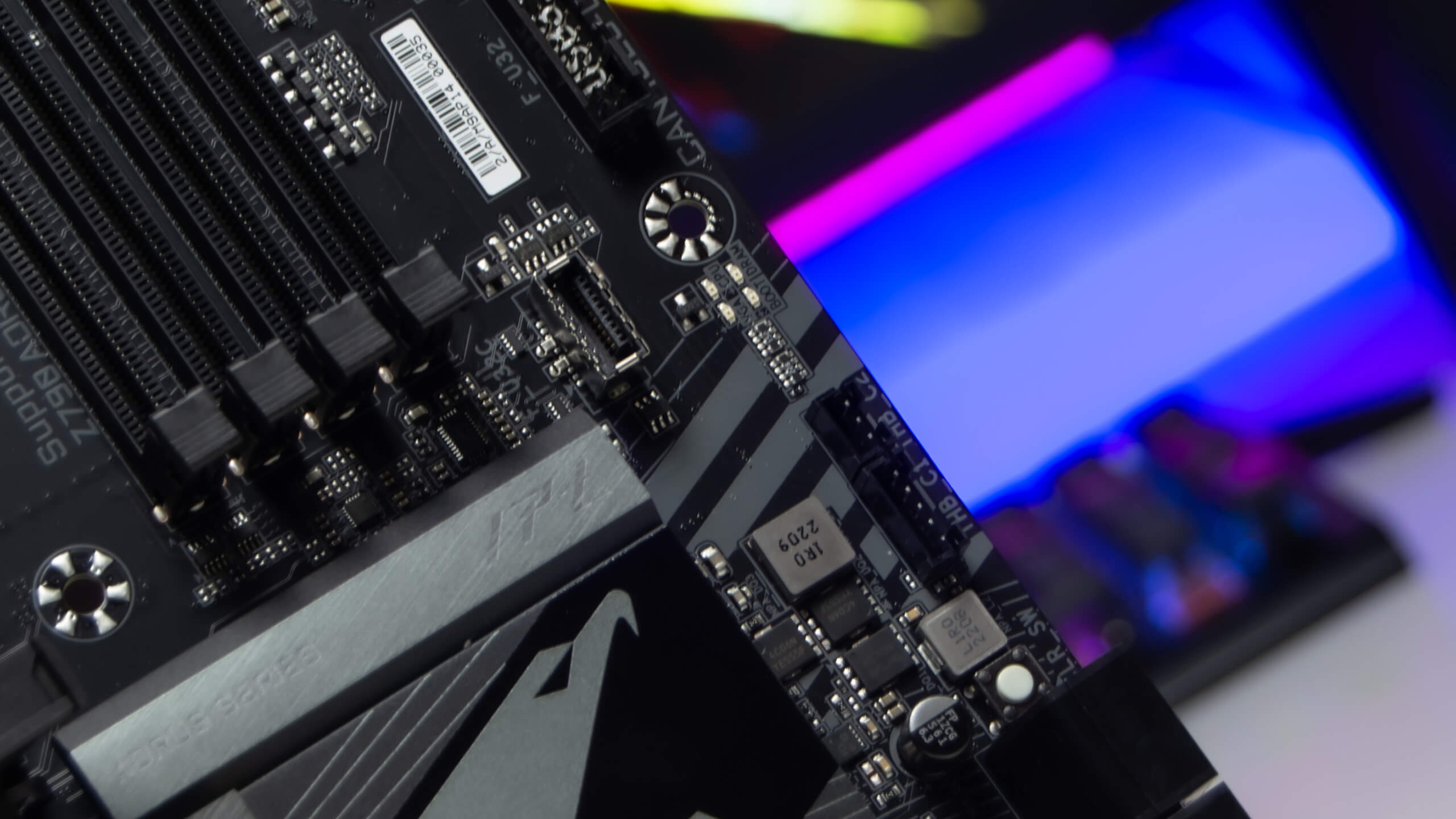

لوحة Z790 Aorus Elite AX رغم كونها من فئة اللوحة المتوسطة التكلفة لكنها لا تزال تتمتع بطابع علامة AORUS القوية من حيث التصميم و المظهر و نرى شعارهم متواجد فى أكثر من مكان على اللوحة و تعتبر اللوحة من اللوحات القياسية فى الحجم ATX Form Factor; 30.5cm x 24.4cm و التصميم القياسى يعتمد اربعة شقوق للذاكرة و أربعة فتحات لمحركات التشغيل M.2 و نظام تبريد من الألومنيوم لدوائر الطاقة و تعتمد اللون الأسود فى تصميمها و توفر ستة رؤوس لتوصيل مراوح التبريد و اربعة رؤوس لتوصيل كابلات المصابيح المضيئة
قد تكون قد سئمت من اللون الفضى لالواح تبريد دوائر الطاقة لذلك نرى لوحة Z790 Aorus Elite AX مدعومة بالواح تبريد من الألومنيوم مطلية باللون الاسود مع منطقة المعالج التى حافظت Gigabyte على ابعاد المكثفات قدر المستطاع عن مناطق تثبيت المبردات و تعتمد لوحة Z790 Aorus Elite AX على 16 مرحلة Vcore + مرحلة واحدة VccGT + مرحلتين VccAUX و تعتمد 17 مرحلة على خوانق Onsemi 5062 بسعة 60 امبير الى جانب مرحلتين تعتمد على خوانق DrMOS طراز Intersil 99390 و لا تعتمد Gigabyte على المضاعف فى دائرة الطاقة و تعتمد هنا على الاتصال المباشر بين الخوانق و وحدة التحكم و تعتمد على وحدة تحكم Renesas RAA229131 الرقمية PWM هي المسؤولة عن جهد المعالج مضاف اليها مكثفات ألكتروليتية

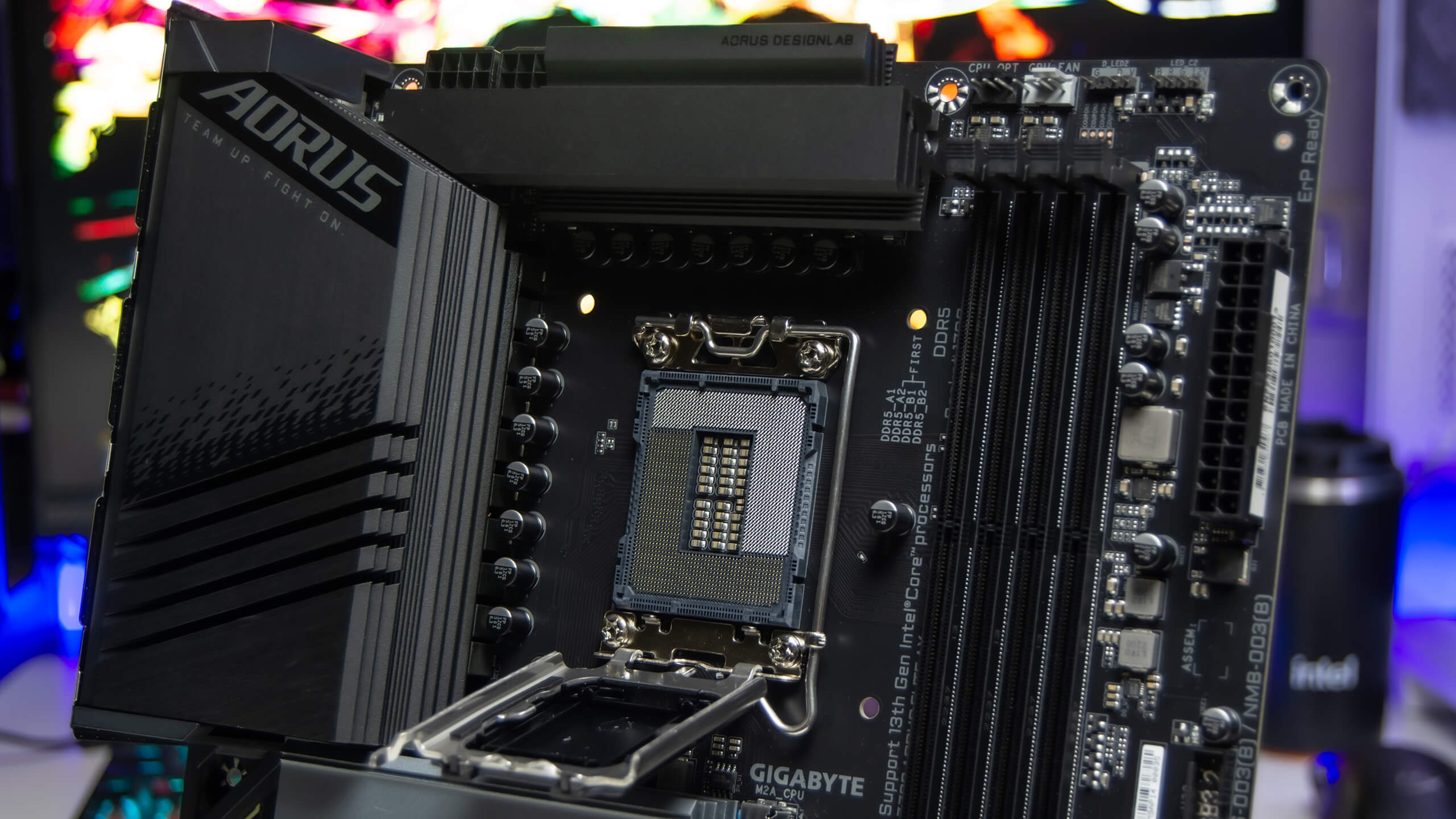

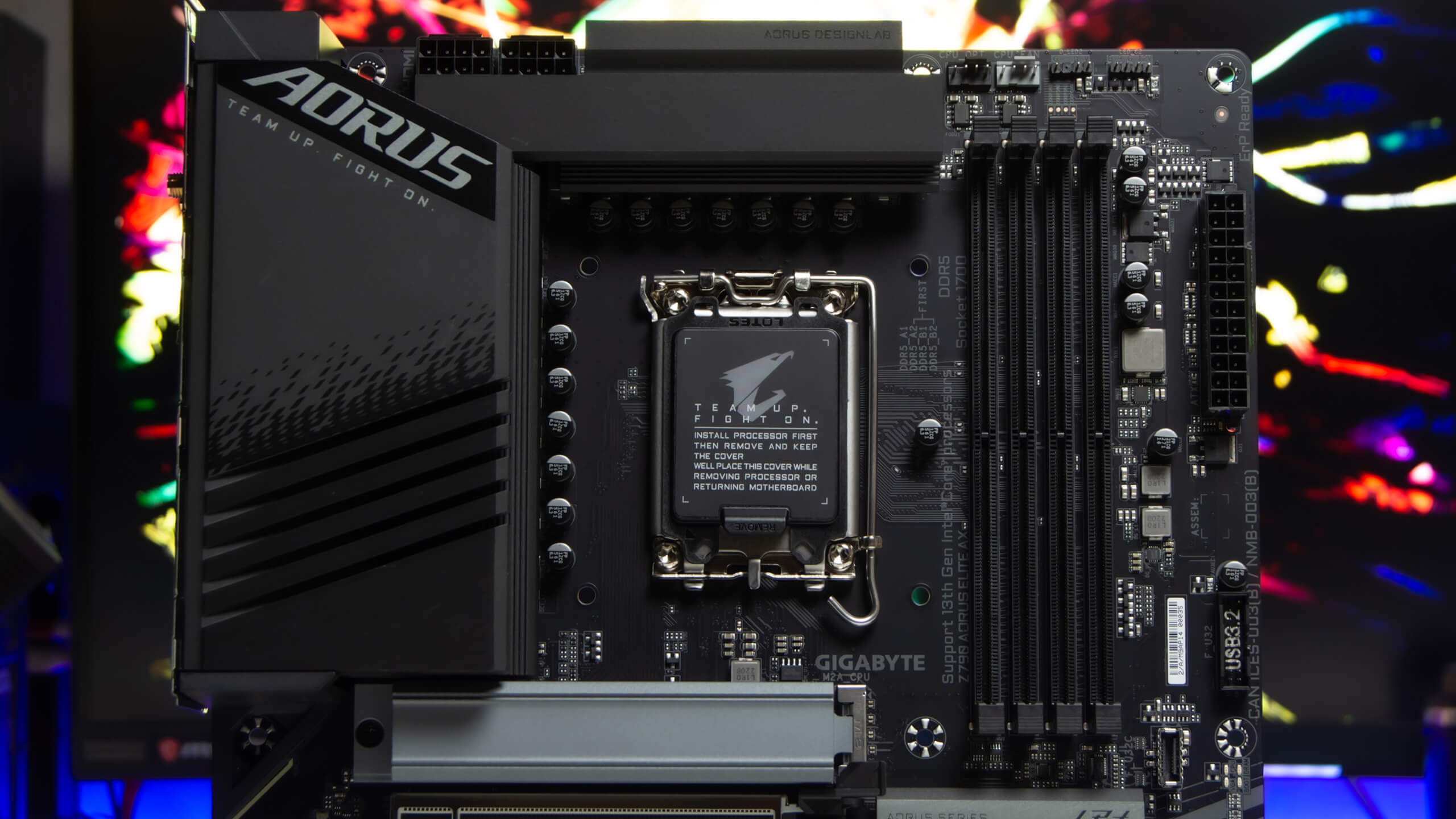

تدعم لوحة Gigabyte Z790 Aorus Elite AX مقبس LGA 1700 الجديد الذى يأتى بتصميم جديد مشابه لمقبس LGA 2066 و يتوافق مع معالجات الجيل الثانى عشر Alder Lake و أيضا الجيل الثالث عشر Raptoe Lake
و تمتاز شريحة Z790 بتحسينات جديدة أفضل من الأجيال السابقة فهى تدعم اجمالى 20 مسار PCIe 4.0 أضافية لمنافذ M.2 و 8 مسارات PCIe 3.0 موزعين على الموصلات الاخرى فقد تم اضافة 4 منافذ USB 3.2 Gen2x2 بسرعة تصل الى 20 جيجابت في الثانية أيضا 10منافذ USB 3.2 Gen2 بسرعة 10 جيجابت في الثانية ودعم Thunderbolt 4 و EWi-Fi 6 وما يصل إلى 8 منافذ SATA

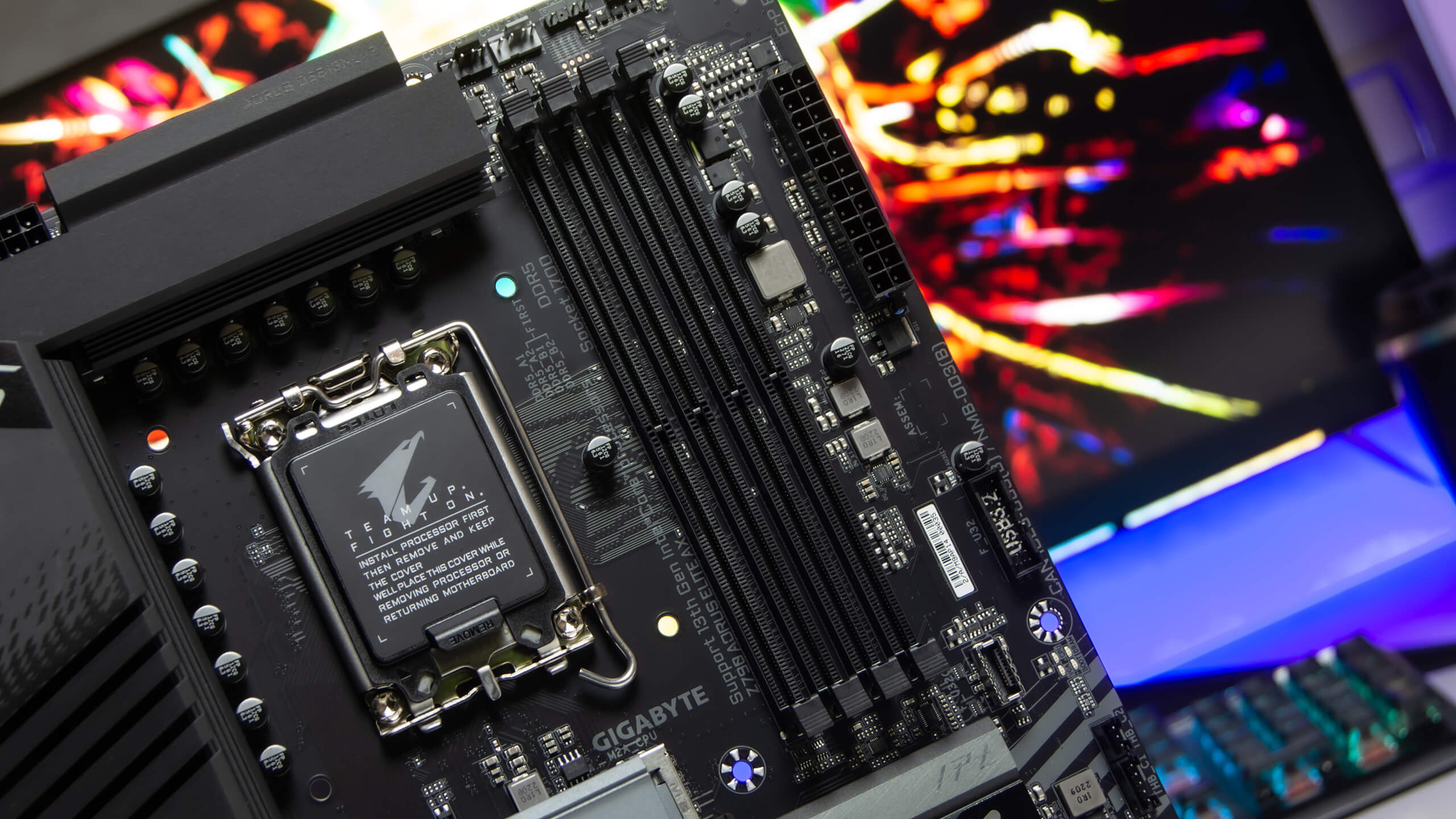

تدعم لوحة Gigabyte Z790 Aorus Elite AX دعم أصلى لذاكرة DDR5 بسعة تصل الى 128 جيجابايت بواقع اربعة شرائح و لكنها ليست مصفحة بغلاف فولازى و تدعم سرعات تصل الى 7600 ميجاهرتز مع دعم تقنية XMP 3.0 الجديدة من Intel مع خيارات كسر السرعة

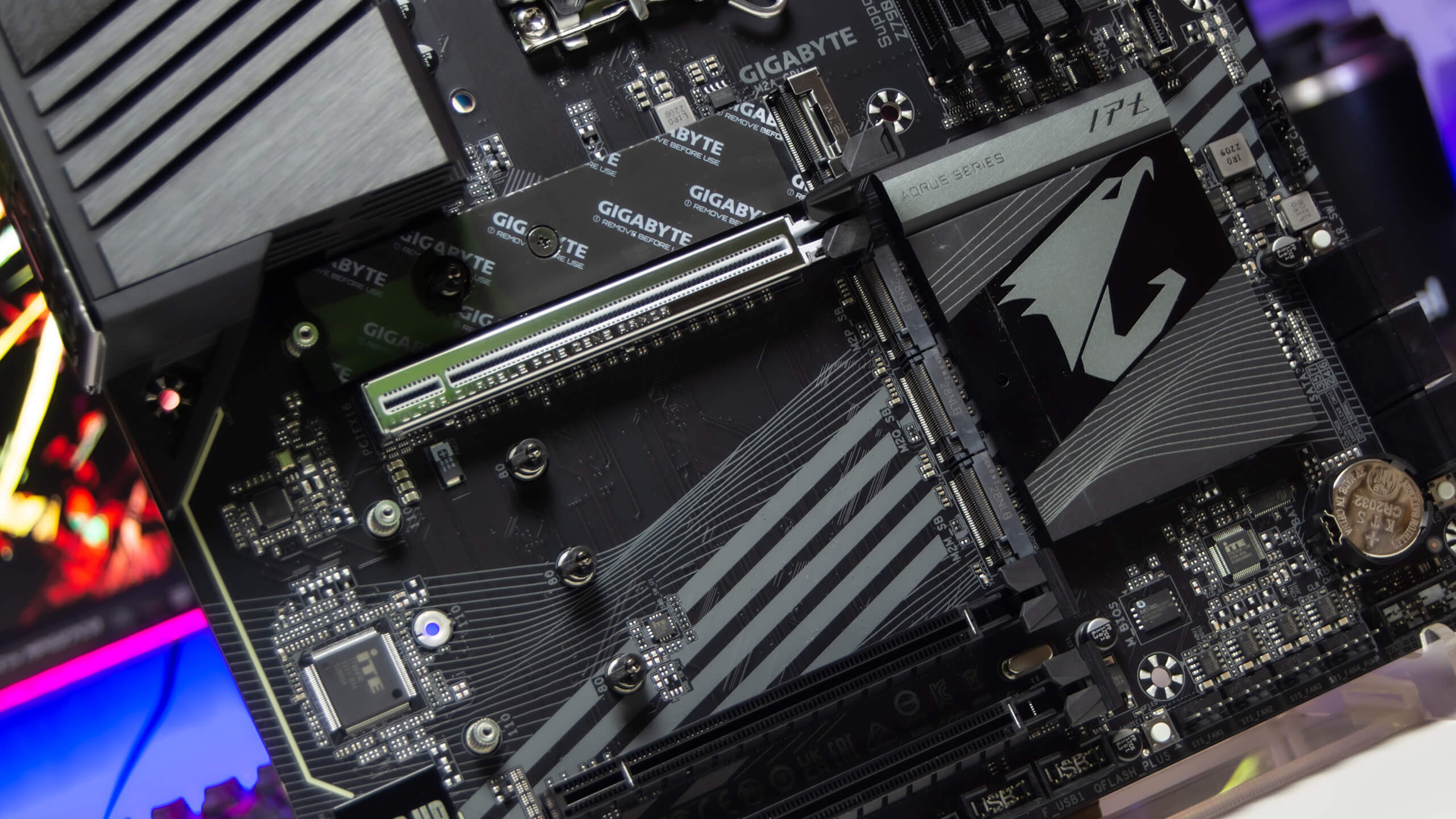

توجد فى الجزء السفلى ثلاثة فتحات PCI-Express x16 على اللوحة Z790 Aorus Elite AX الفتحة العلوية متوافقة مع معيار PCIe 5 القادم و تستمد مسارتها من المعالج و هى مصفحة بالمعدن و الفتحتان بالأسفل هم فتحات PCI-Express x16 غير مصفحتان بالمعدن و يتم تغذيتهم بالمسارات من مجموعة شرائح Z790 بحيث ينتهى بهما الأمر كونهم فتحات PCIE X4 متوافقة مع المعيار PCIe 4.0 للشق الأعلى و معيارPCIe 3.0 للشق الأسفل

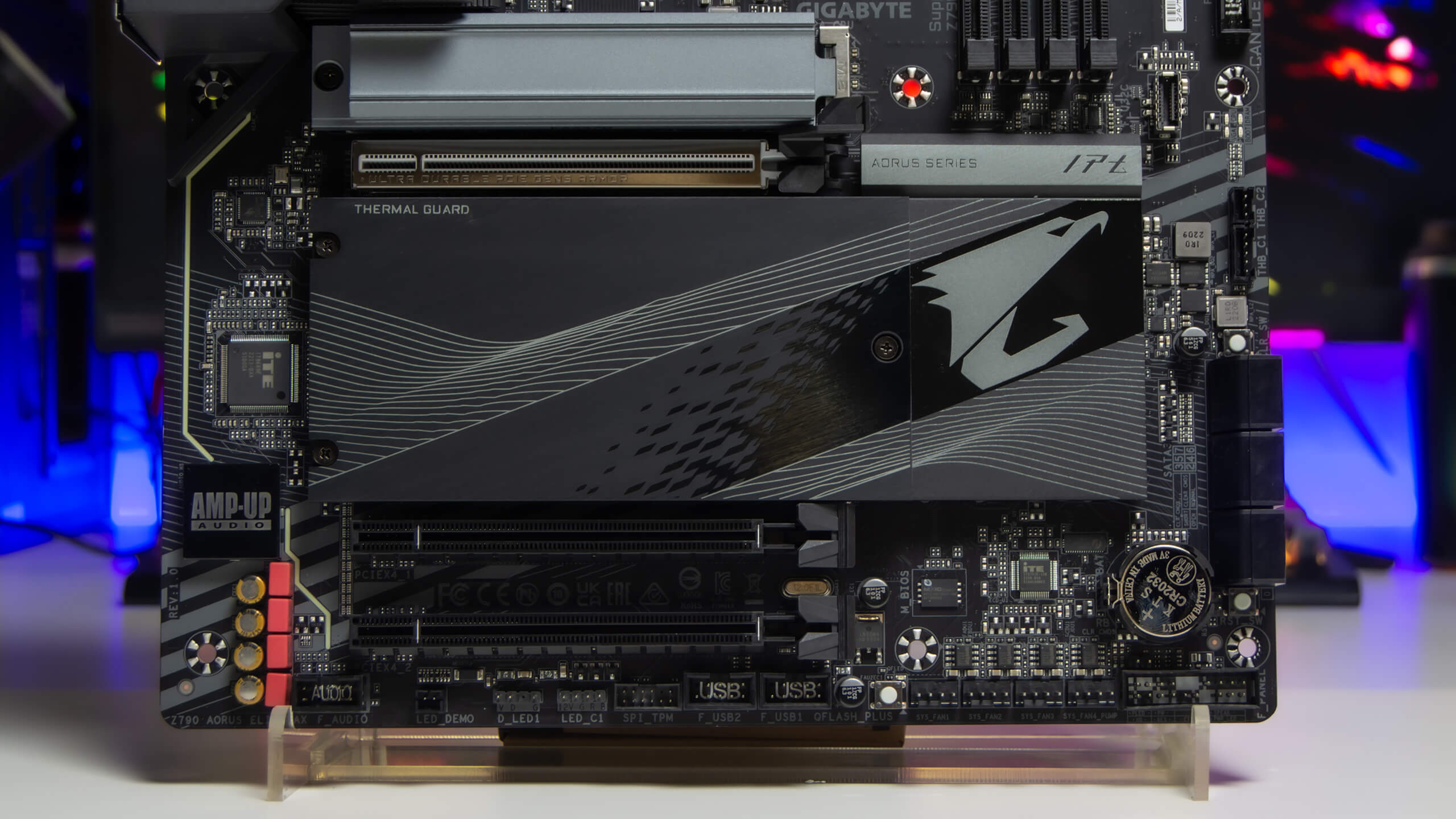

لننتقل الى الأجزاء المغطاه أسفل المببدات الحرارية فى لوحة Z790 Aorus Elite AX لنجد أربعة فتحات M.2 جميعهم متوافق مع معيار PCIe Gen 4.0 و تستمد الفتحة الأولى أسفل المعالج المصفحة بالفولاذ مساراتها من المعالج أما الثلاثة فتحات بالاسفل فتستمد مساراتها من شريحة Z790 و لا تأتى مصفحة بالمعدن و كلا الفتحات متوافقة مع الأبعاد القياسية لمحركات التشغيل M.2 و تدعم الثلاثة فتحات الأولى M.2 PCIe SSD فقط أما الفتحة الأخيرة يمكنها تشغيل M.2 SATA SSD بالاضافة الى ما سبق و تتشارك مسارتها مع منفذين ساتا اى انه عند تشغيل M.2 SSD على منفذ M2M_SB سيتوقف SATA3 2, 3 عن العمل

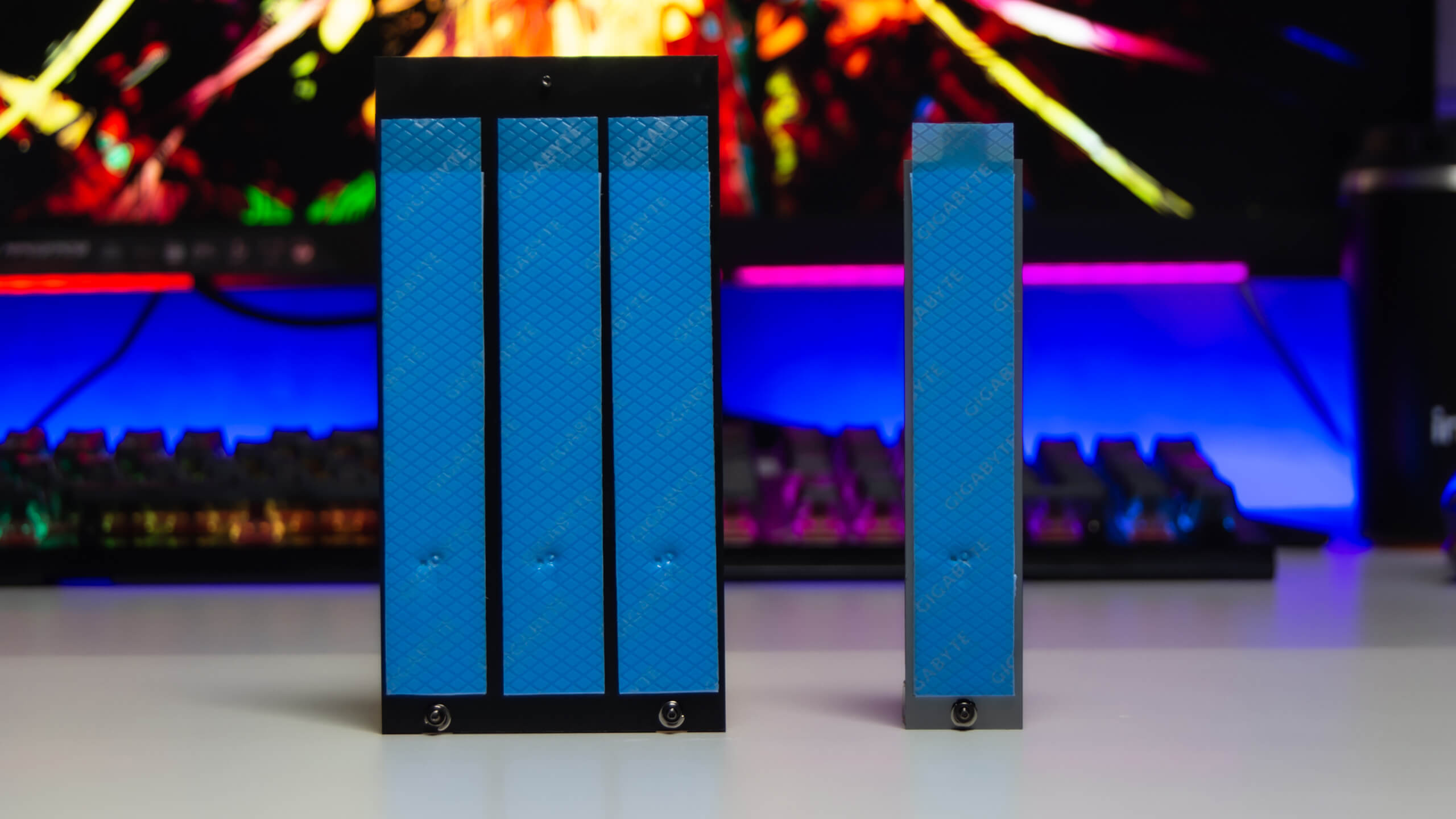

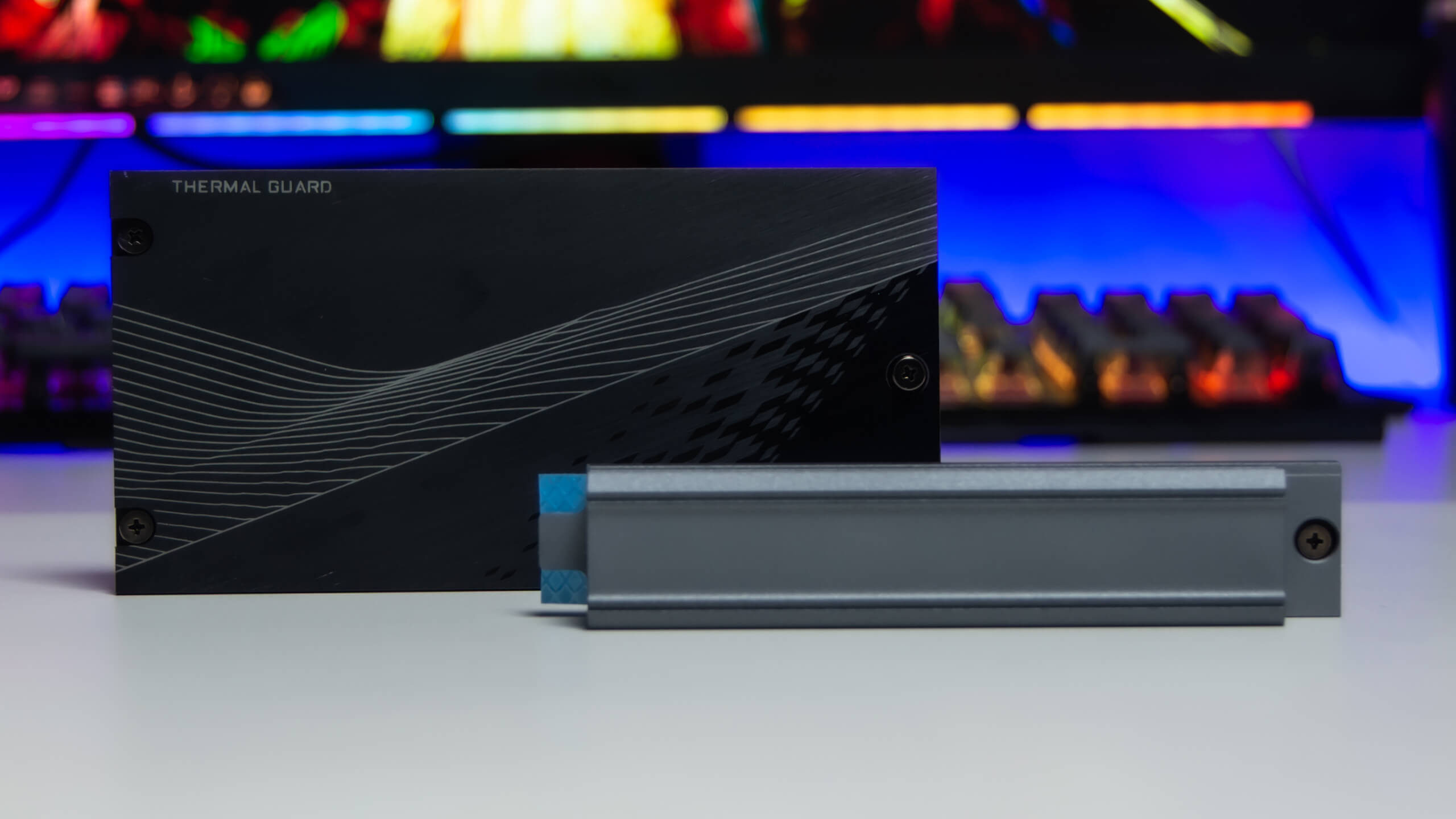

منفذ M.2 الأول يأتى بخافض حرارة منفصل خاص به أما الثلاثة منافذ الأخرى فهى تتشارك فى خافض حرارة واحد و خافضات الحرارة مصنوعة من الألومنيوم و مصقولة بشكل جيد و يمكنها التخلص من حرارة محركات التشغيل بسبب سماكتها الزائدة و ايضا تأتى مدعمة بطبقة Thermal Pad لزيادة كفاءة توصيل الحرارة للأعلى

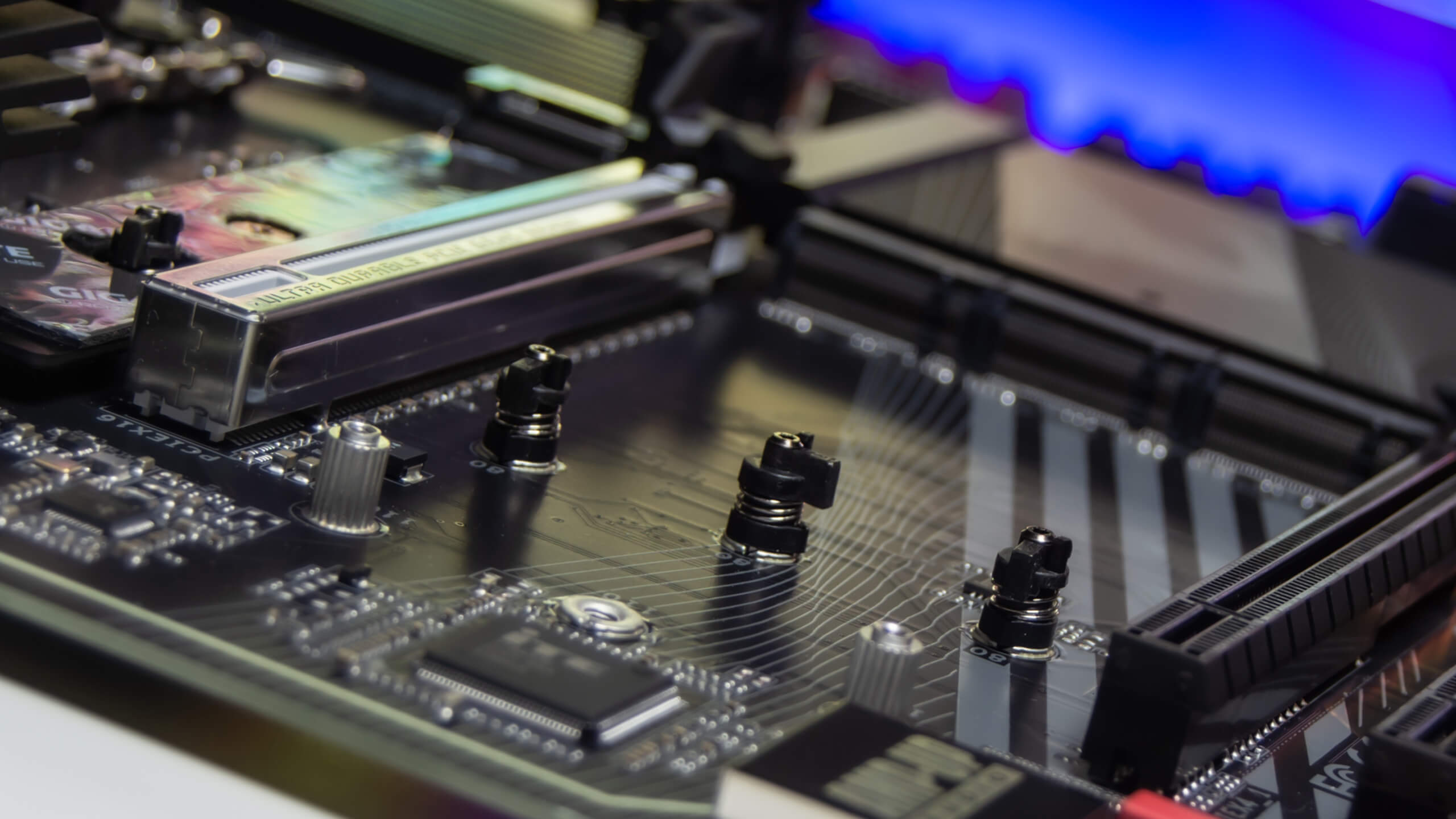

تغيير جديد على طريقة تثبيت محركات التشغيل من نوع M.2 SSD فبدلا من استخدام المسامير فى التثبيت على اللوحة الرئيسية فقد أضافت Gigabyte طريقة أخرى و هى تشبه مفتاح يتم ادارته نصف دائرة ثم وضع مرك التشغيل و ترك المفتاح ليقوم بتثبيت القرص فى مكانه

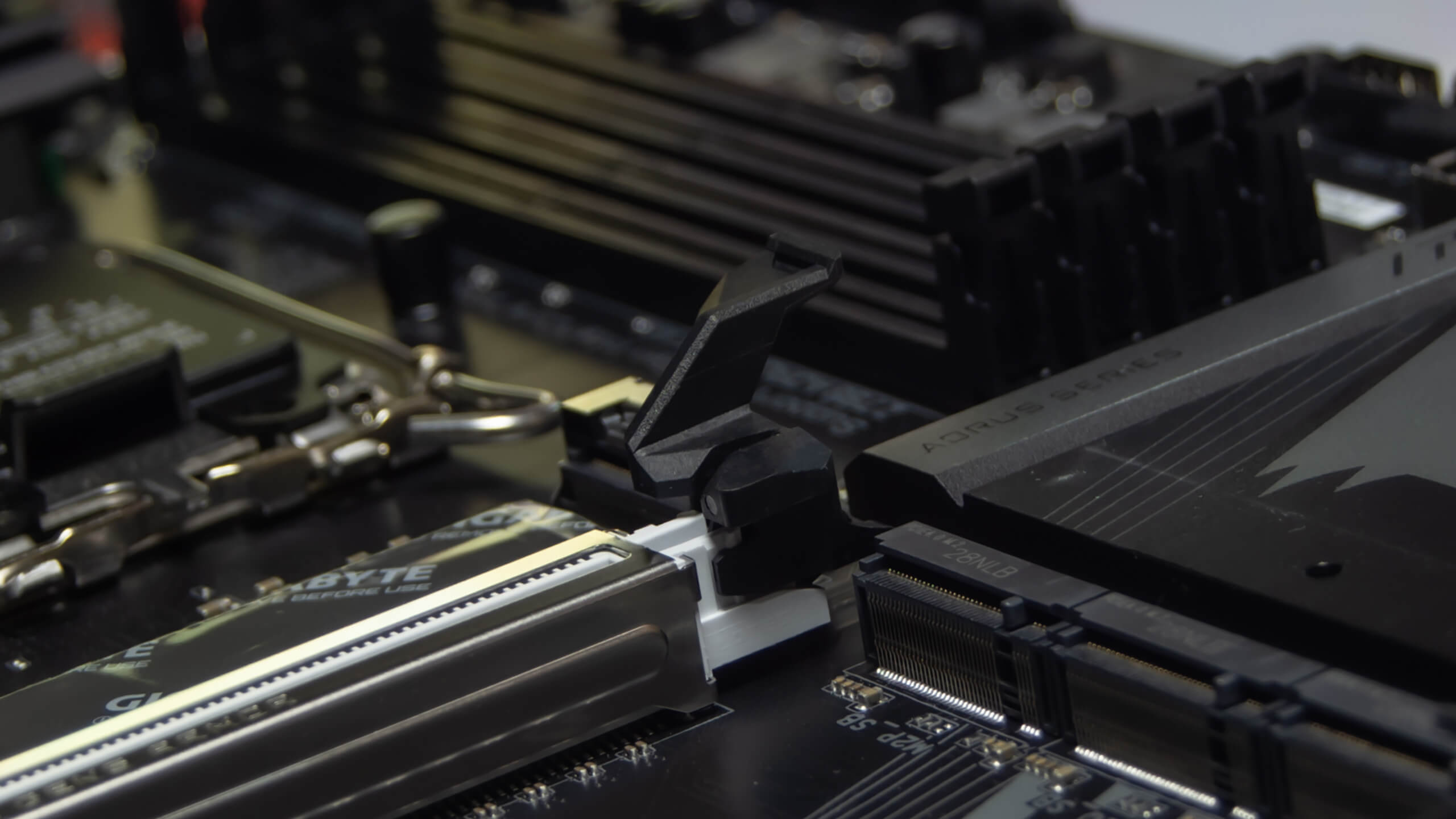

و أيضا لدى لوحة Z790 Aorus Elite AX طريقة جديدة لازالة البطاقة الرسومية من منفذ PCIe على اللوحة و نرى ذراع تم اضافته عند الضغط عليه يتم ازالة البطاقة الرسومية

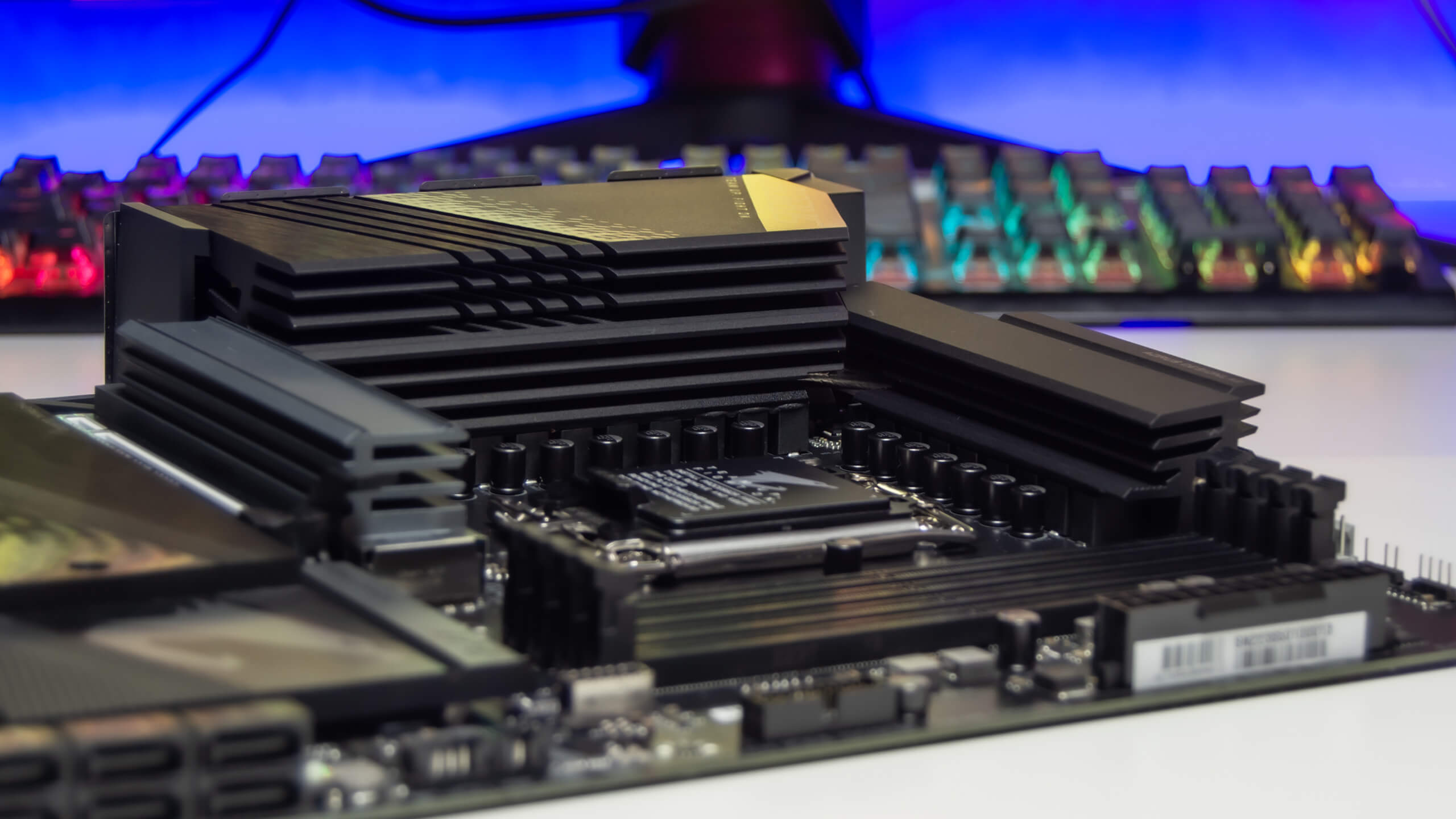

ليس فقط تبريد وحدة M.2 هو الأكبر انما أيضا لاحظنا ان تبريد دوائر الطاقة ضخم جدا و تستخدم Gigabyte كتلتين من الألومنيوم احداهما تأى بأرتفاع ضخم لضمان عملية تبريد ناجحة لدوائر الطاقة عند كسر سرعة المعالجات

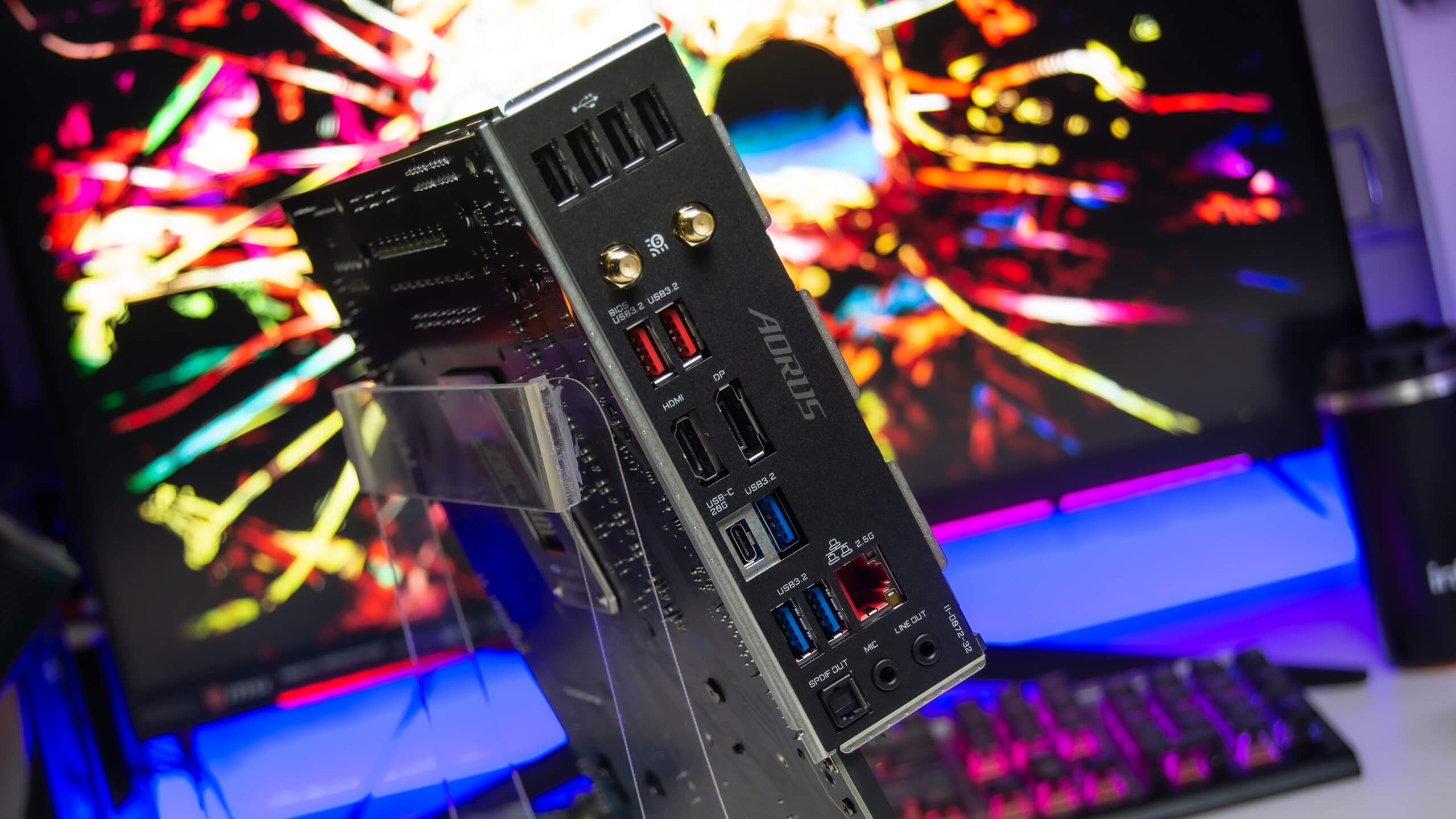

لنمر بشكل سريع على الموصلات الخارجية و الداخلية على اللوحة الرئيسية Z790 Aorus Elite AX و نبدأ بلوحة المدخلات و المخرجات الخلفية و التى تأتى مدمجة فى اللوحة نفسها و هى تحتوى على أربعة منافذ USB 3.2 Gen1 Type-A و مخرجات 2x 2T2R لهوائي Wi-Fi و منفذين USB 2.0 و ثلاثة منافذ USB 3.2 Gen1 Type-A بجواره USB 3.2 Gen2x2 Type-C و لاتصال الشبكات RJ-45 بسرعة 2.5 جيجابت في الثانية ثم منفذ DisplayPort 1.2 و منفذ HDMI 2.0 و موصلين صوت فقط 3.5 مم و منفذ S / PDIF البصري للصوت الرقمي
و هناك قيود على موصلات الصوت نظرا لانها فقط تقوم بأخراج صوت تناظرى فقط و مدخل ميكروفون بالاضافة الى وجود منفذ S / PDIF الذى يمكننا الاستفادة منه لانظمة hi-fi التى تتضمن معالج رسومى داخلى DACs

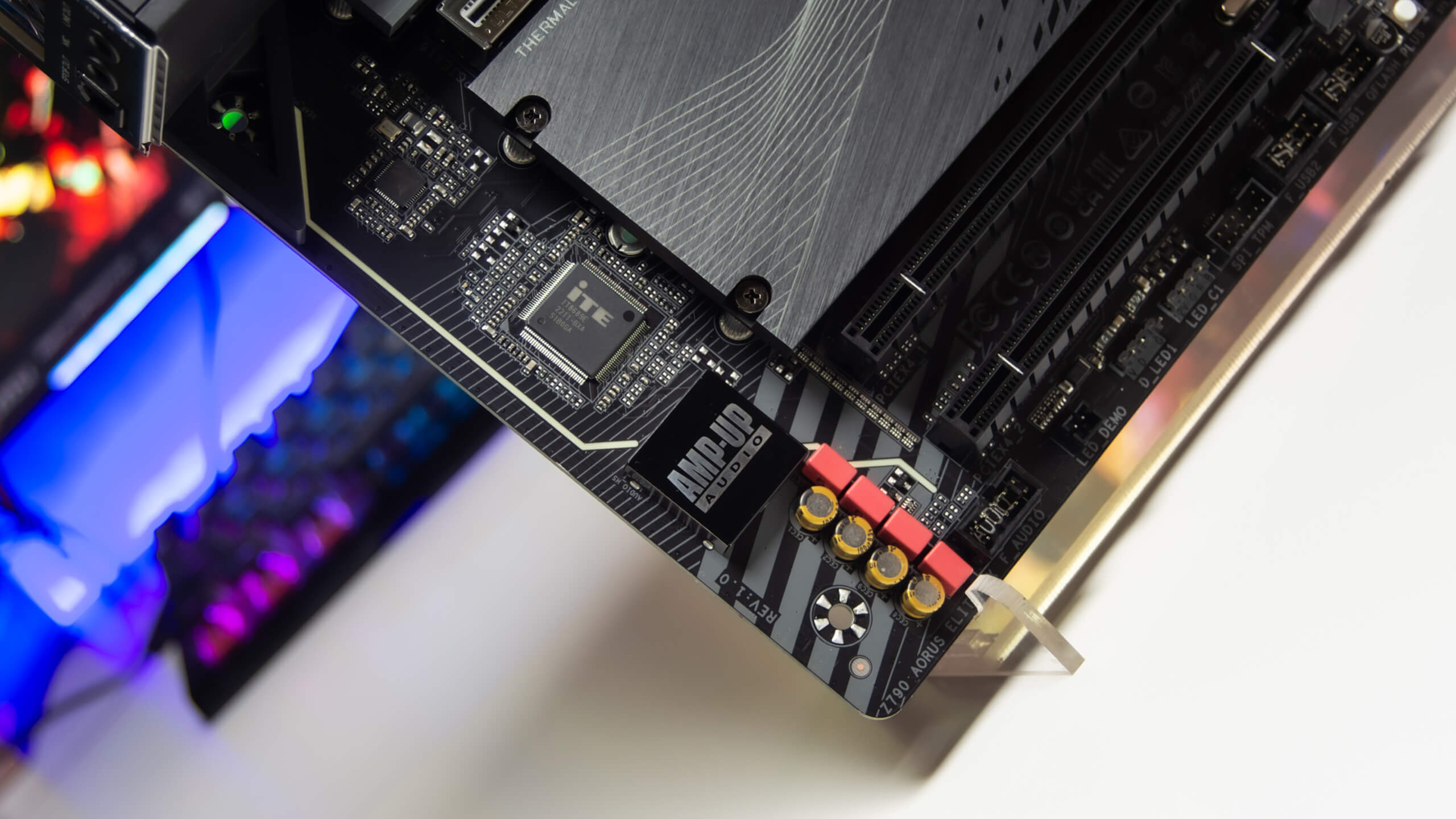

لسبب ما لا تكشف Gigabyte فى جدول المواصفات عن نوع بطاقة الصوت المستخدمة من Realtake الذى تأتى بها لوحدة Z790 Aorus Elite AX و بسبب ان شريحة الصوت مغطاه بدرع معدنى بشعار AMP-UP الذى يمنع تحديديها بالعين و لكن مع الفحص الدقيق نكتشف ان هذه اللوحة تأتى مع بطاقة الصوت Realtek ALC 897 مدمجة و هى بطاقة فى مستوى تكاليف منخفض و يرافقها مكثفات Chemicon و WIMA المتميزة التي يجب أن تساعد في تحسين تجربة الصوت مع هذه اللوحة

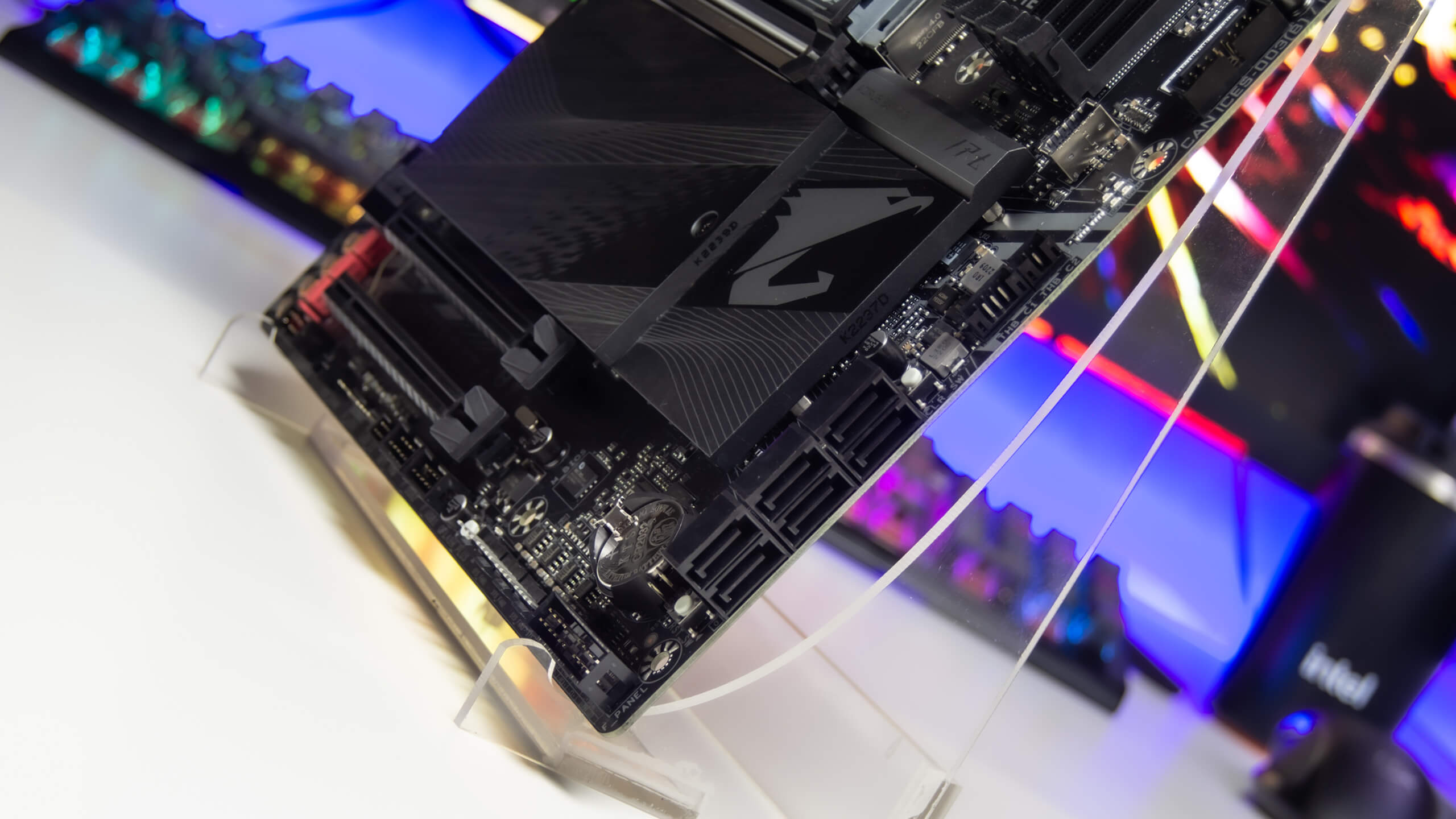

تأتى لوحة Z790 Aorus Elite AX مدعمة بستة منافذ SATA للأقراص الصلبة
تدعم لوحة Z790 Aorus Elite AX موصل USB 3.2 Gen2x2 Type-C لمقصورة الكيسة الأمامية بالاضافة الى منفذين لاضافة GIGABYTE Thunderbolt add-in card
انتهينا من أستعراض اللوحة الرئيسية Z790 Aorus Elite AX المليئة بالكثير من الميزات و ننتقل الى مرحلة الأختبارات و الحديث عن أداء لوحتنا
